2.2 Installation

Veuillez trouver la version PDF sur ce lien

BLAXTAIR CHECKLIST - INSTALLATION

La checklist Blaxtair peut être installée de deux manières :

• Autonome : Écran intelligent avec son support installé sur le véhicule. L'écran tactile permet de répondre aux questions.

• Intégré à BXTO : L'écran de BXTO est remplacé par l'écran intelligent de la checklist. Après avoir rempli la checklist, l'écran intelligent bascule vers la vue en direct de la détection d'origine BXT. La checklist peut être installée sur un BXTO existant. Une mise à jour logicielle pourrait être nécessaire.

La checklist Blaxtair nécessite une alimentation de 12-32VDC.

Étapes d'installation

La checklist Blaxtair nécessite des actions sur l'écran intelligent et sur le tableau de bord de la checklist pour être fonctionnelle. Ce paragraphe présente les étapes d'installation requises sur l'écran intelligent.

ÉTAPE 1 - Installation de l’ecran intelligent dans le véhicule

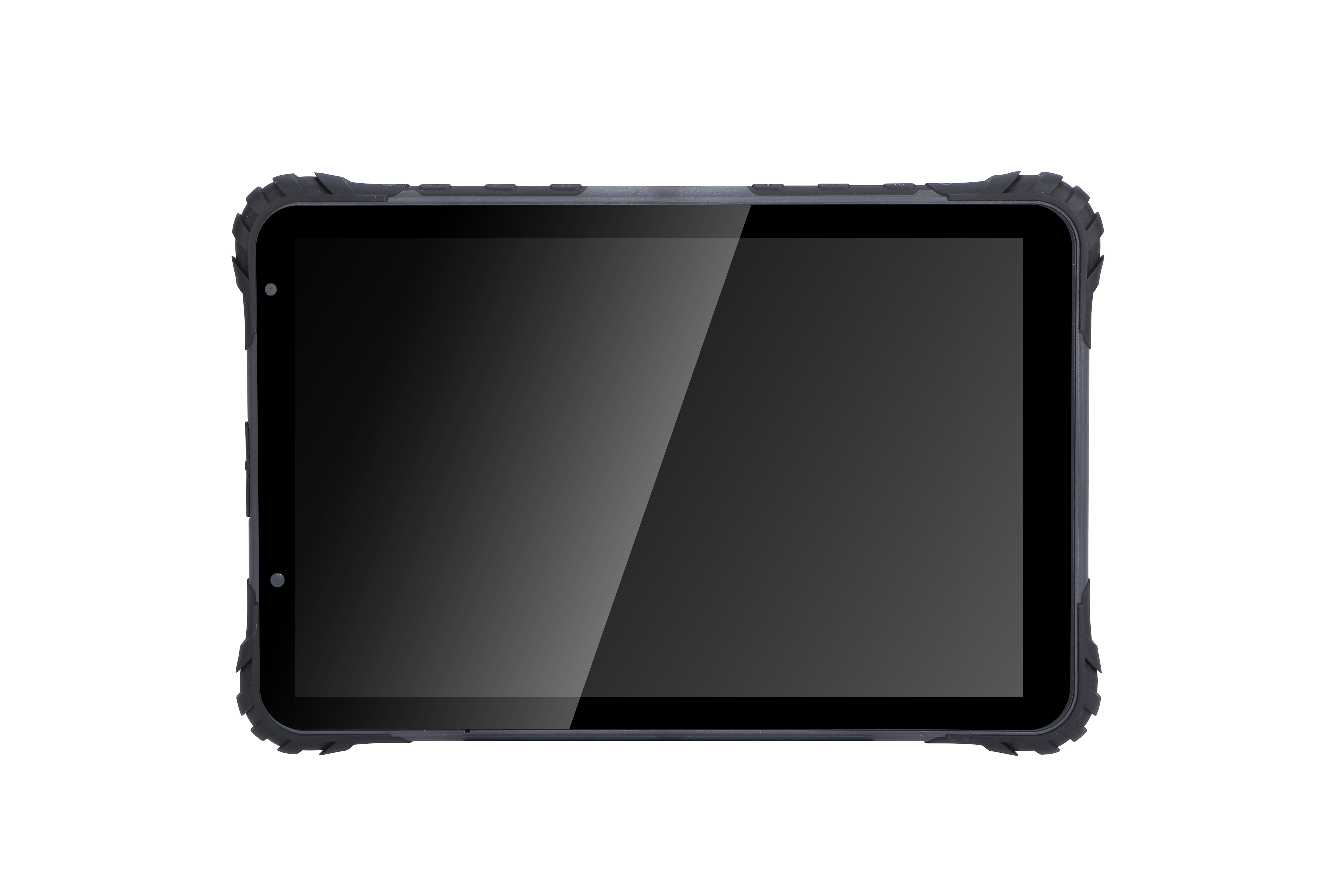

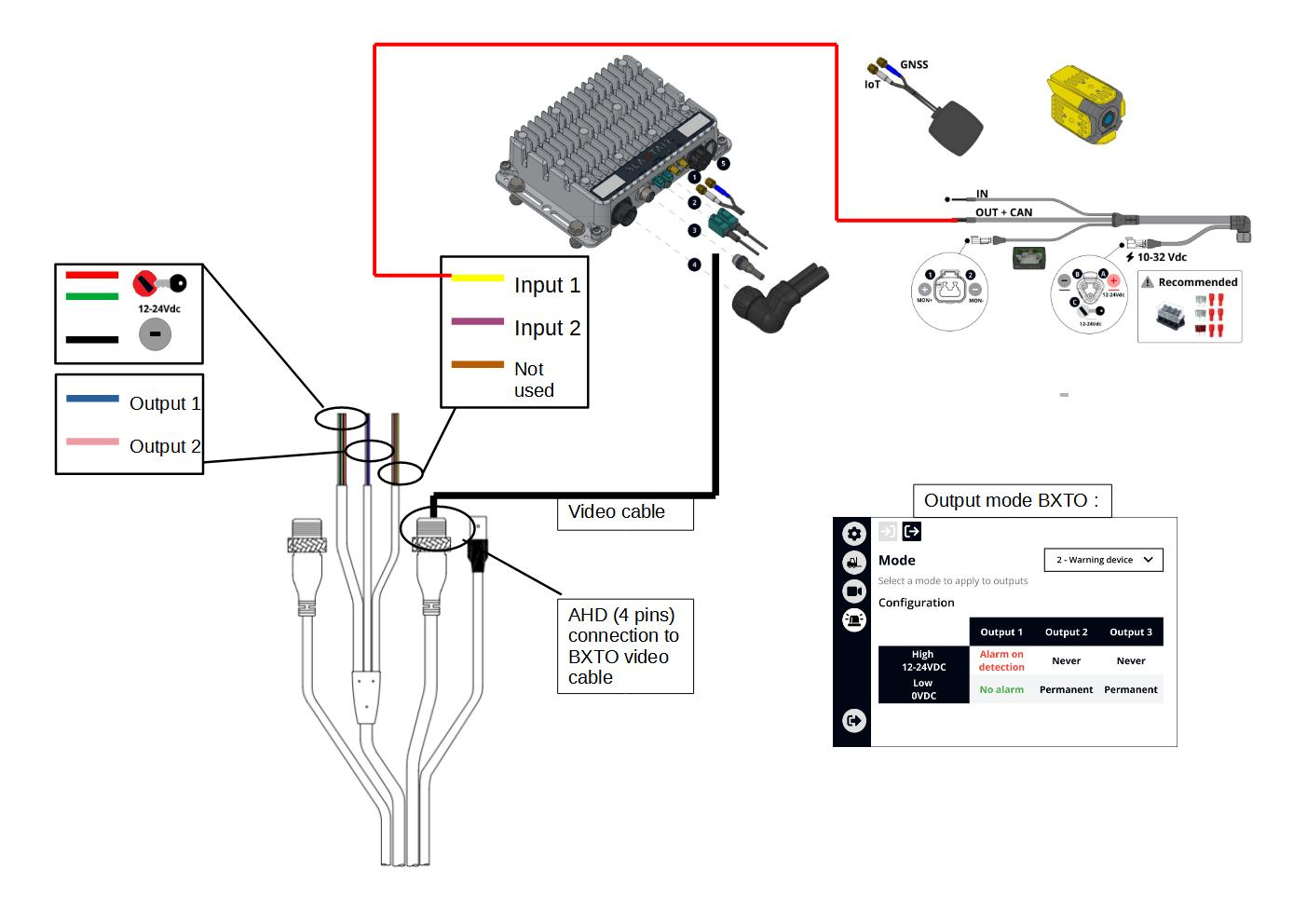

L’ecran intelligent présente les câbles suivants :

Alimentation/ IGN (Allumage) / Masse : l'alimentation de l'écran (fil rouge) et l'IGN (fil vert) doivent être connectés à la même source d'alimentation. Cette source doit être déconnectée lorsque le véhicule est éteint (clé/IGN OFF), sinon cela pourrait entraîner l'épuisement de la batterie du véhicule. La terre du berceau (câble noir) doit être connectée à la terre correspondant à la source d'alimentation. Cette étape est obligatoire pour la checklist et pour la checklist intégrées à BXT Origin.

Sortie discrète (optionnel) La sortie discrète 1 (fil bleu) peut être utilisée pour interagir avec le véhicule. Sera activée uniquement si : activée en mode maintenance (jusqu'à la coupure du contact et la sortie du mode maintenance + page des paramètres) OU activée dans le tableau de bord sur la page du véhicule liée à cette tablette ET La checklist est valide OU un segment interagissant avec le véhicule est en cours de réponse OU la checklist a été répondue avec seulement des questions "Non critiques" mal répondues (jusqu'à la coupure du contact)

Connexion à BXTO (facultatif) si BXTO est équipé sur le véhicule, les 2 connexions suivantes avec l'écran intelligent sont requises : le signal vidéo du connecteur CVBS doit être connecté au connecteur vidéo M12 de l'écran intelligent (4 broches) une sortie discrète de BXTO configurée pour être à un niveau élevé lorsque l'alarme est active doit être connectée à l'entrée discrète 1 de l'écran intelligent (fil jaune) => CETTE ÉTAPE EST Obligatoire POUR OBTENIR LE SON D'ALARME SUR LA TABLETTE EN CAS DE DÉTECTION AVEC BXTO Cette connexion est critique, si oubliée l’alarme ne sera pas audible.

L'écran intelligent doit être verrouillé dans son support. Nous conseillons de sécuriser le support avec la clé fournie pour éviter que l'écran intelligent ne soit démonté, car l'écran intelligent n'est pas conçu pour fonctionner sans son support.

ÉTAPE 2 - Configuration de l'écran intelligent

• L'écran intelligent doit être allumé en mettant le véhicule sous tension

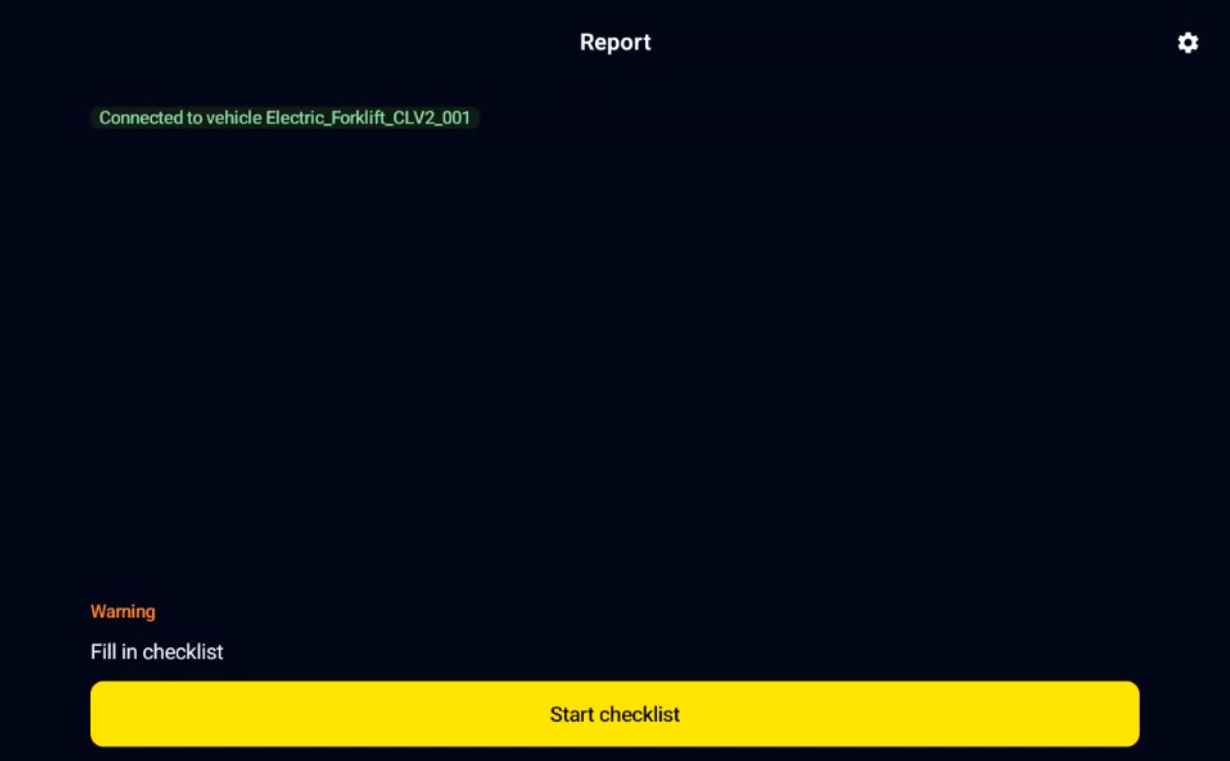

• Si le lien de l'écran intelligent a été effectué sur le tableau de bord, la page suivante s'affichera, demandant de remplir la checklist. Cette page permet de vérifier que le véhicule auquel l'écran intelligent est connecté est correct.

Après cette étape, pour un produit autonome de checklist, l'installation de la checklist sur le véhicule est terminée.

Si vous êtes dans le cas d'une checklist intégrée BXTO, des étapes supplémentaires sont nécessaires. Voir les paragraphes suivants.

Attention

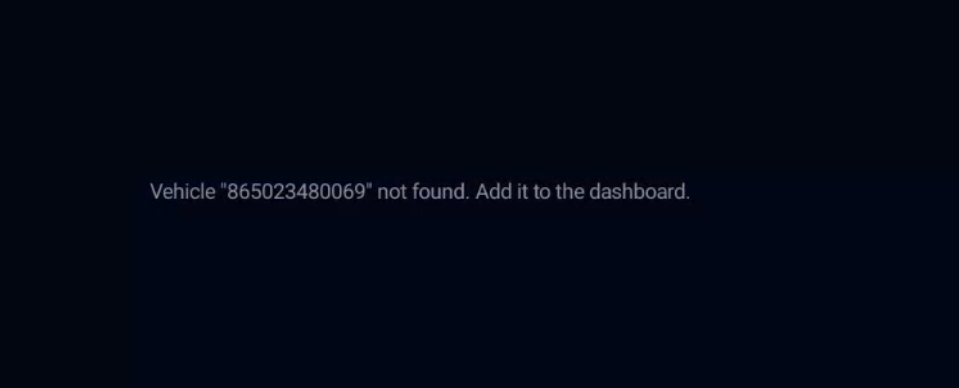

• Si l'affichage intelligent n'a pas été lié à un véhicule dans le tableau de bord de la checklist (voir 2.3.1 - configuration de la checklist => Étape de gestion des véhicules), un message d'erreur s'affichera indiquant que ce lien doit être effectué :
  (l'image ci-dessous est uniquement à titre d'illustration - le texte est incorrect et sera modifié dans une future version du logiciel)

Étape 3 (facultatif) - Configuration d'affichage intelligent - lien avec BXTO

Si BXTO est installé sur le véhicule (voir 1), la configuration suivante doit être effectuée

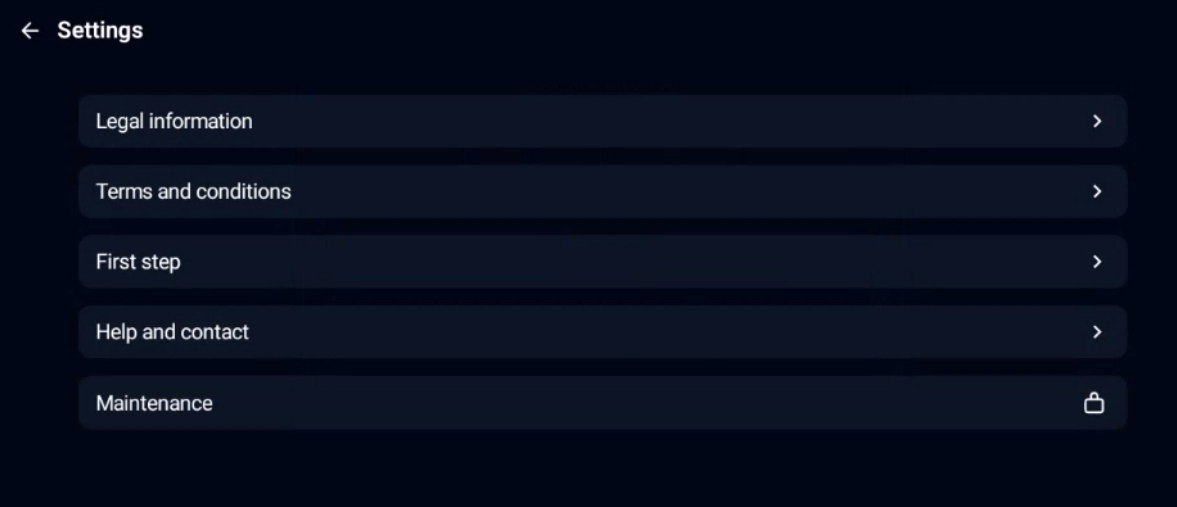

• cliquez sur le bouton des paramètres (coin supérieur droit) pour afficher l'écran suivant

‌

• cliquez sur "Maintenance"

• saisissez le mot de passe 5504 (mot de passe par défaut) pour accéder à l'écran suivant :

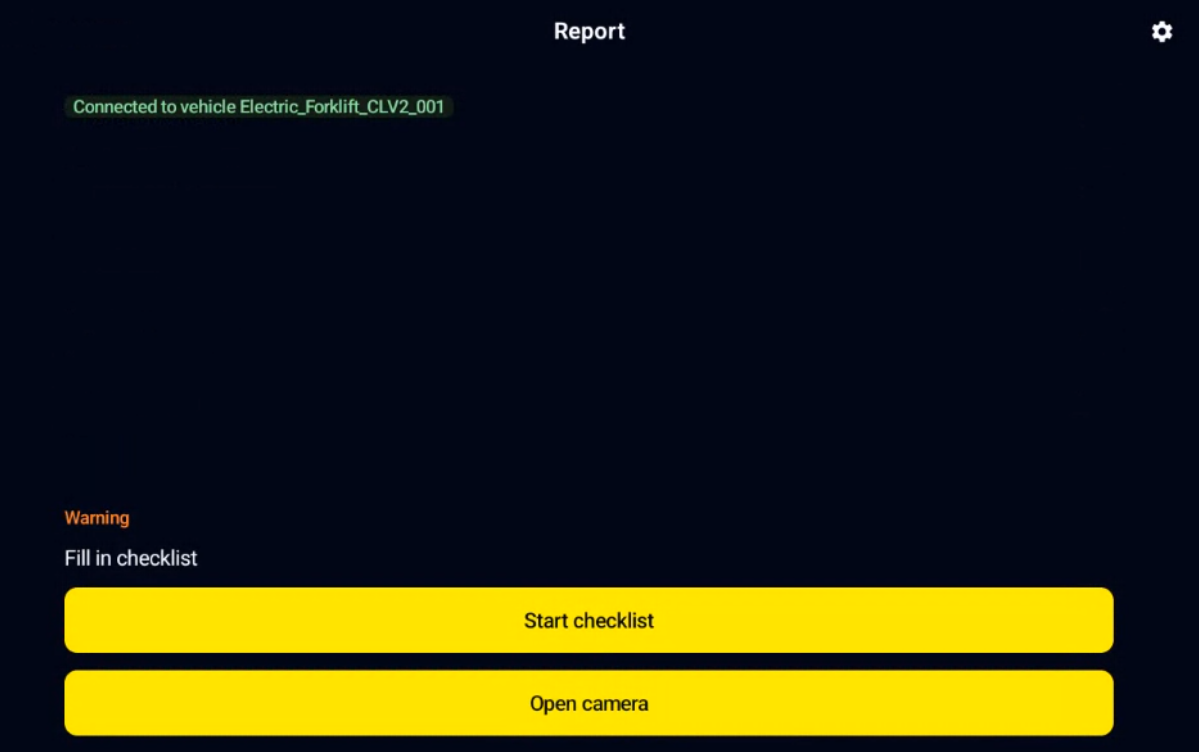

Pour activer le lancement de BXTO une fois que la checklist est validée, cliquez sur "Activer le lancement de la caméra Blaxtair". En cochant cette option :

• La vidéo BXTO sera automatiquement affichée 10 secondes après que la checklist a été remplie avec succès.

• La vidéo BXTO peut être affichée 10 secondes après avoir appuyé sur le bouton "ouvrir la caméra" sur la page d'accueil de l'écran intelligent.

Ce bouton "ouvrir la caméra" peut être utilisé par exemple sur un véhicule défectueux pour bénéficier de la protection BXTO.

La page de maintenance doit être quittée avant d'éteindre le système/le véhicule.

Sinon, la page de maintenance restera ouverte / accessible lors de la remise en marche du système.

Après cette étape, la checklist est prête à être utilisée sur le véhicule.

Étape 4 - Options proposées en mode maintenance

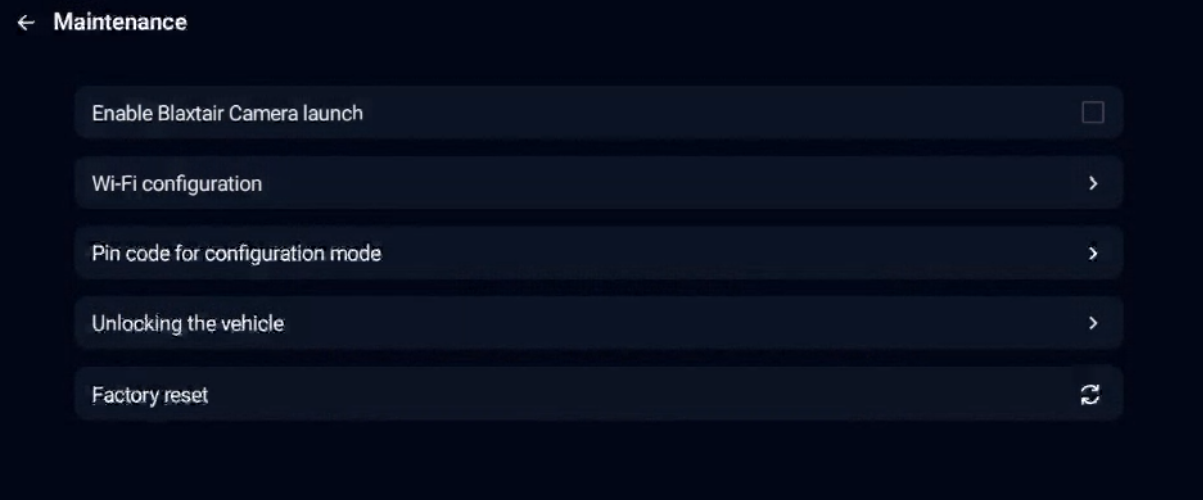

Rappel : la page suivante peut être consultée après avoir cliqué sur "Maintenance" dans la page des paramètres et en saisissant le mot de passe associé.

• Accès au numéro de série de l'écran intelligent (affiché en bas de la page)

• "Activer le lancement de la caméra Blaxtair" : voir Étape 3

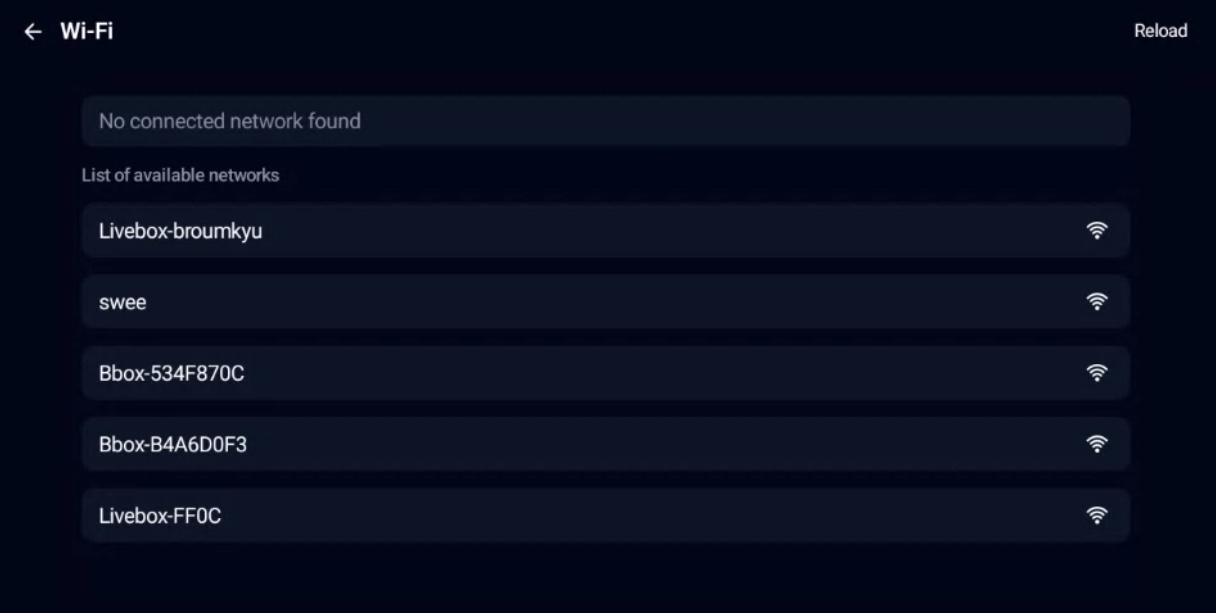

• Configuration Wi-Fi - permet de sélectionner un réseau Wi-Fi auquel se connecter - utile pour les zones avec une faible couverture 4G ou pour la mise à jour du logiciel système

• Code PIN pour le mode de configuration : permet de changer le mot de passe standard pour entrer en mode Maintenance

• Changer l'état de sortie : force la sortie discrète à l'état haut (pour désactiver les limitations du véhicule, le cas échéant). Cela permet de changer manuellement l'état de la sortie discrète de bas en haut.

• Réinitialisation d'usine : vide la mémoire de l'affichage intelligent - rapports stockés en mémoire.

  Cela peut être utilisé pour forcer la connexion avec le tableau de bord à prendre en compte les modifications (par exemple après l'activation de la fonction code PIN)

La page de maintenance doit être quittée avant d'éteindre le système/ le véhicule

Sinon, la page de maintenance restera ouverte / accessible lors de la remise en marche du système
