3.1 Datasheet Détecteur de chocs

Veuillez trouver la version PDF sur ce lien

Détecteur de chocs

Description

Le détecteur de chocs est une solution Blaxtair conçue pour améliorer la sécurité et la fiabilité des véhicules grâce à des capacités avancées de détection et de communication. Cet appareil, s'intégrant parfaitement au système Blaxtair Origin, utilise un capteur inertiel pour détecter en temps réel les impacts ou collisions impliquant le véhicule. Lorsqu'un choc est détecté, il transmet de manière autonome des données critiques à la plateforme "Blaxtair Connect", une solution Internet des objets (IoT) riche en fonctionnalités, incluant les détails de l'incident, les coordonnées géographiques de l'événement et une preuve visuelle (photographie). De plus, il archive un segment vidéo de 30 secondes sur le disque SSD du système pour une analyse approfondie.

L'objectif principal de cette technologie est d'augmenter la fiabilité des véhicules, de fournir une notification immédiate des incidents aux parties concernées et d’offrir des documents photo et vidéo tangibles sur les scénarios potentiels d'accident.

Description du kit

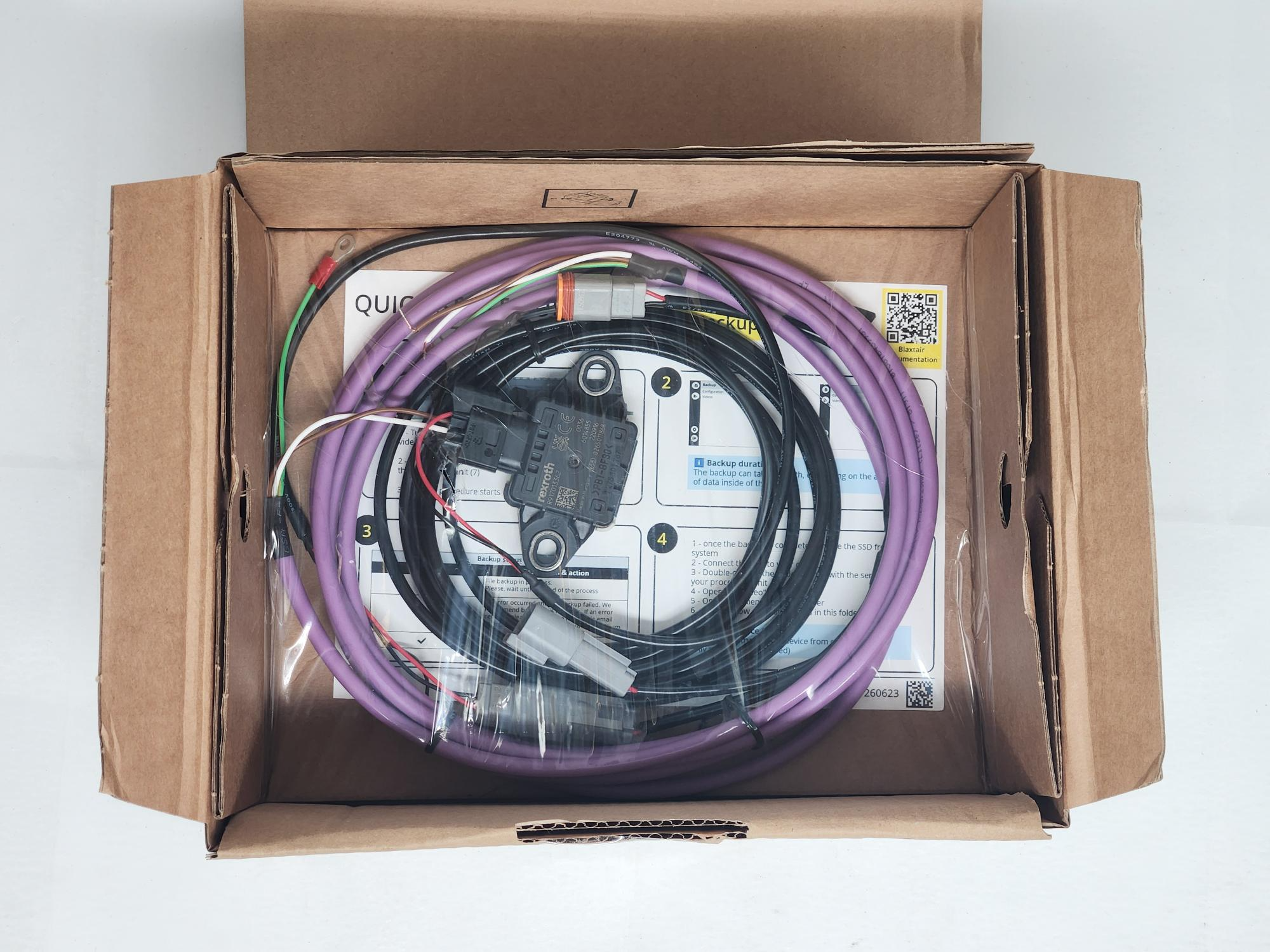

Le kit du détecteur de chocs comprend :

Capteur inertiel
Câble principal
Câble d'adaptation d'alimentation en Y

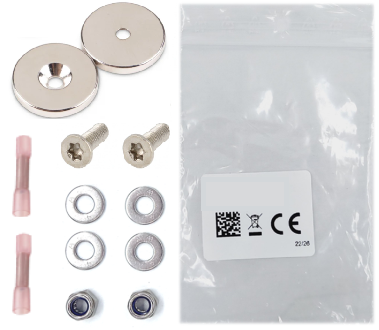

Support magnétique du capteur

Non inclus dans le kit

Collier de serrage
Outils (clé Allen, clé, tournevis, pince à sertir, ...)

Spécification technique

Electrique

Tension nominale	8 to 16 V (dc)
Tension sans défaut	-18... +18V (t<5min)
Courant d'alimentation maximal à 7V	100mA
Courant d'alimentation maximal à 14V	50mA
Protection contre les courts-circuits en sortie	0... 18V

Décharge électrostatique	Décharge par contact direct	ISO 10605: 2008	+/- 8kV (sous tension et hors tension)
			+/- 15kV (sous tension et hors tension)
	Décharge par air direct	IEC 61000-4-2	+/- 8kV (sous tension)
			+/- 15kV (sous tension)

Signal

Sortie de signal CAN	ISO 11898-2 et ISO 11898-5
Filtre EMI	51μH
Débit en bauds	500 kBaud

Mechanique

Capteur de chocs
Dimensions (L x l x P)	80 x 56 x 23.3 mm (3.15 x 2.2 x 0.92 in)
Poids	35g
Support
Aimant	2x aimants de 270 mm (vis M4 de 25 mm)

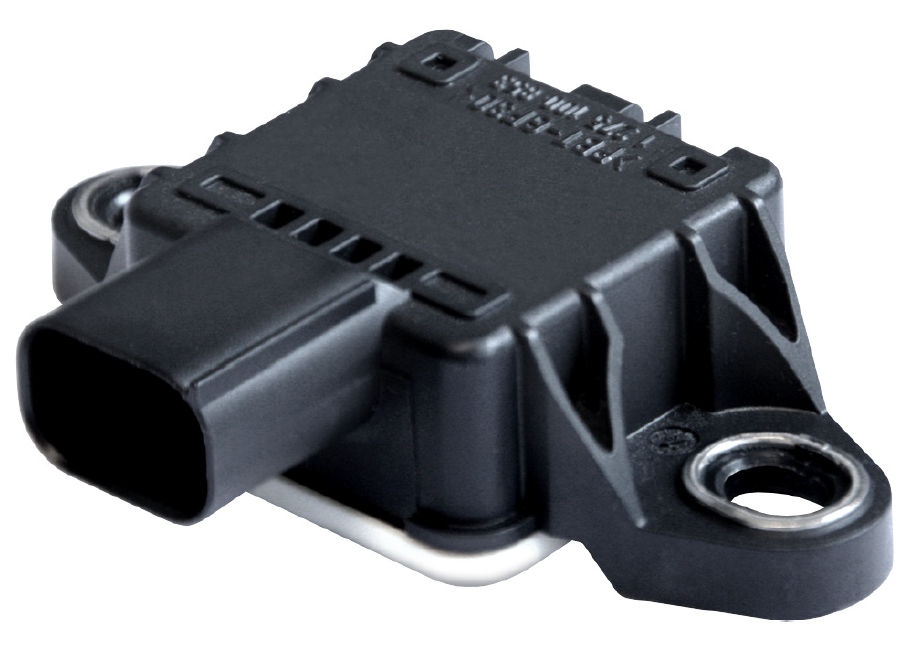

Capteur de chocs

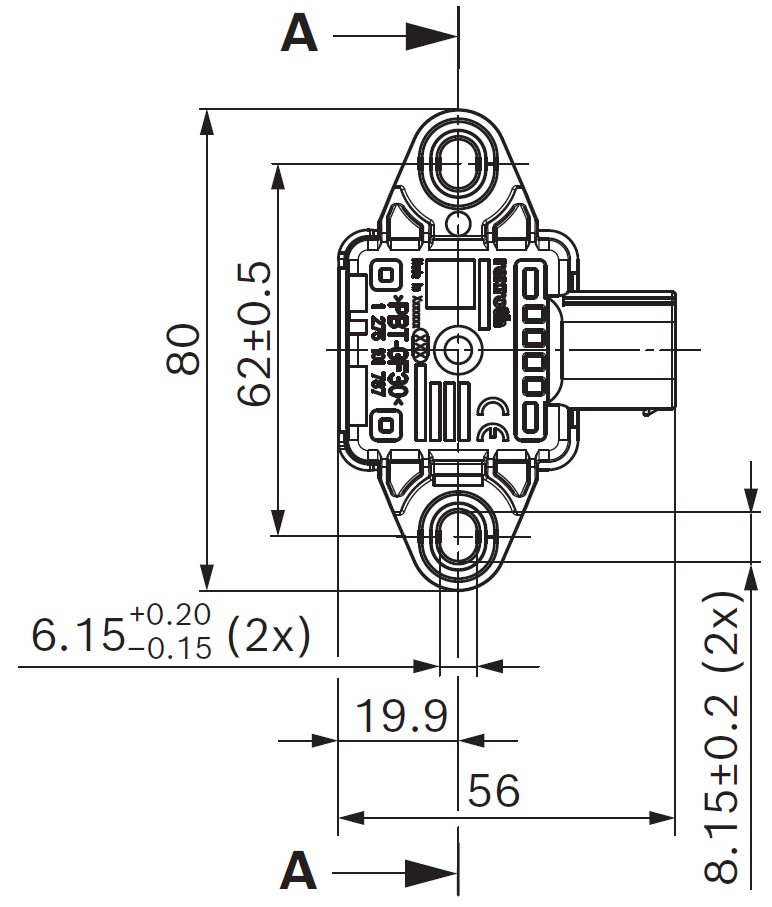

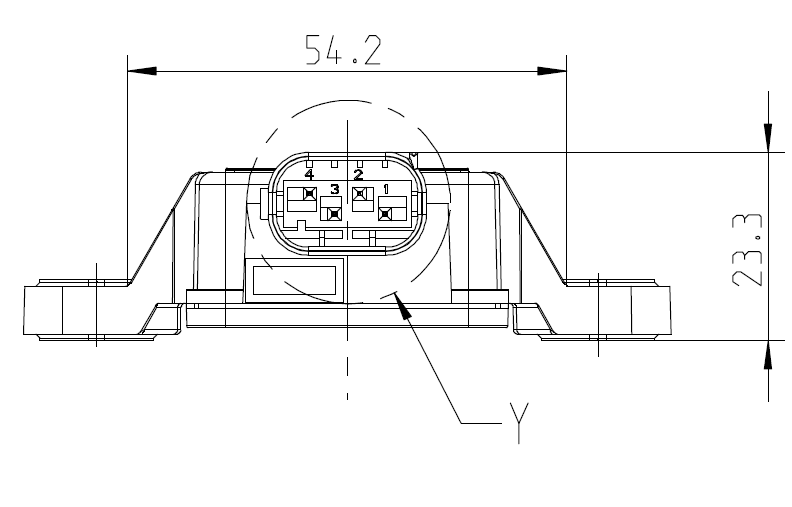

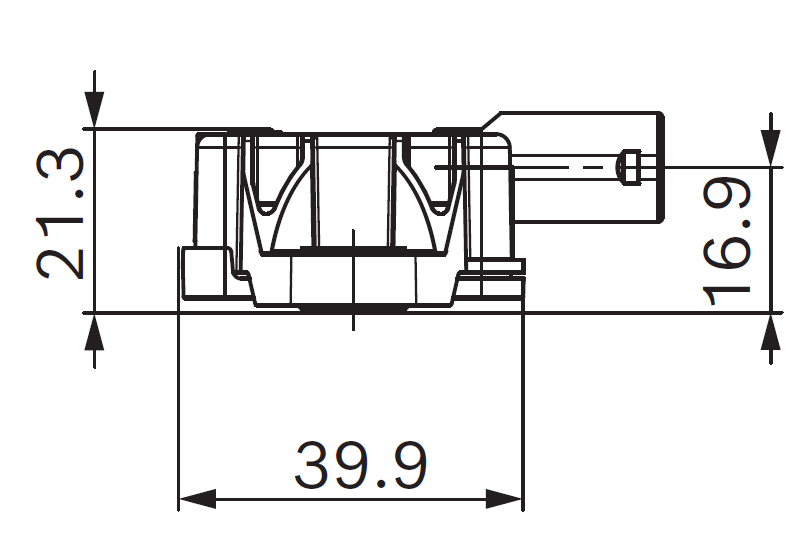

Vue arrière	Vue latérale

Vue de dessus

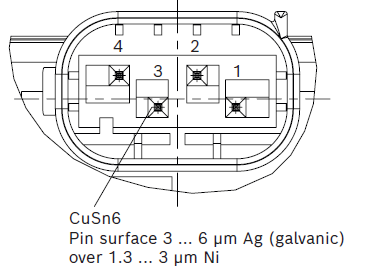

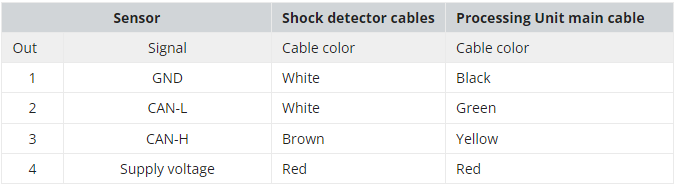

Connexion/Broche

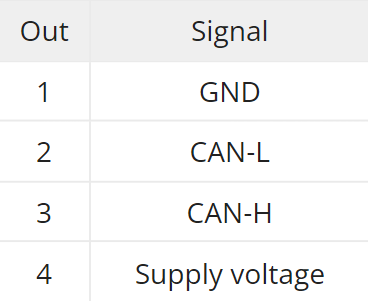

Capteur

Capteur

Câble principal

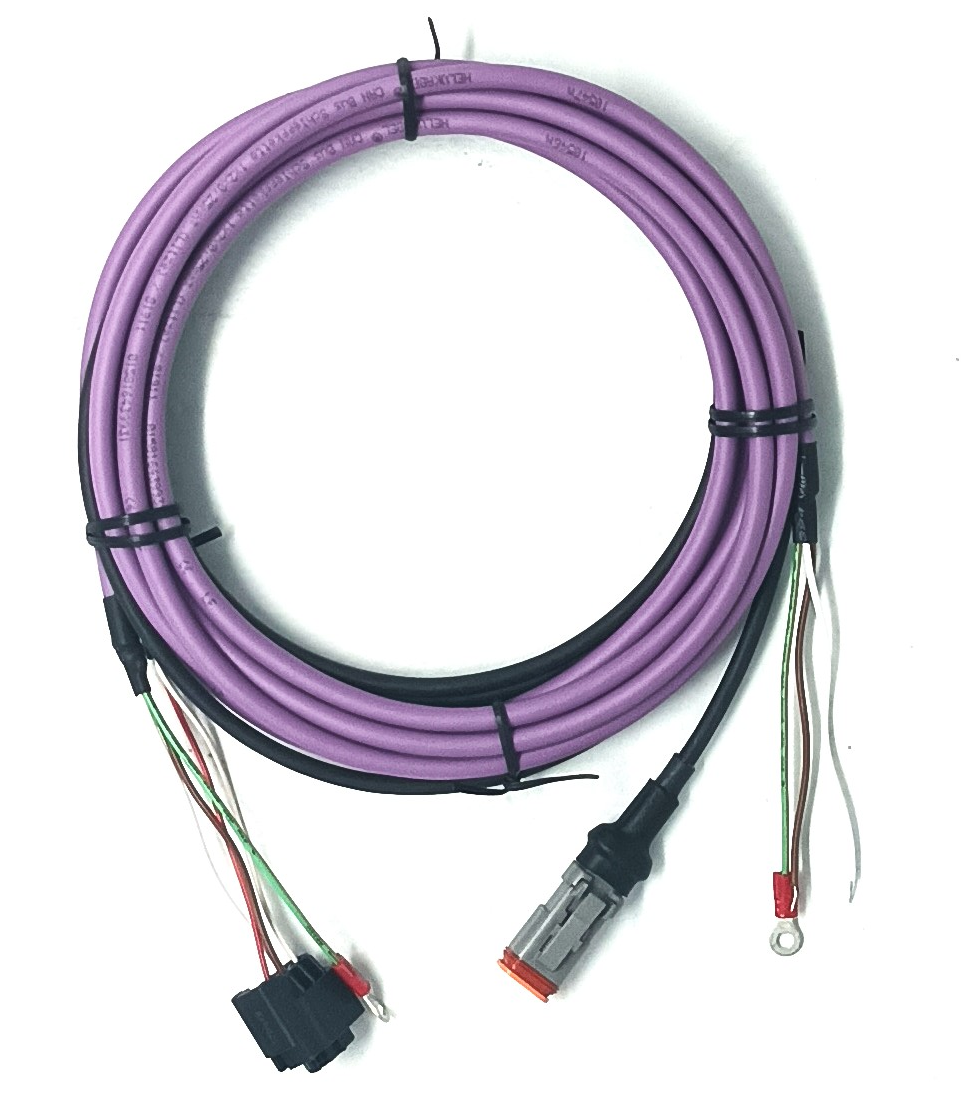

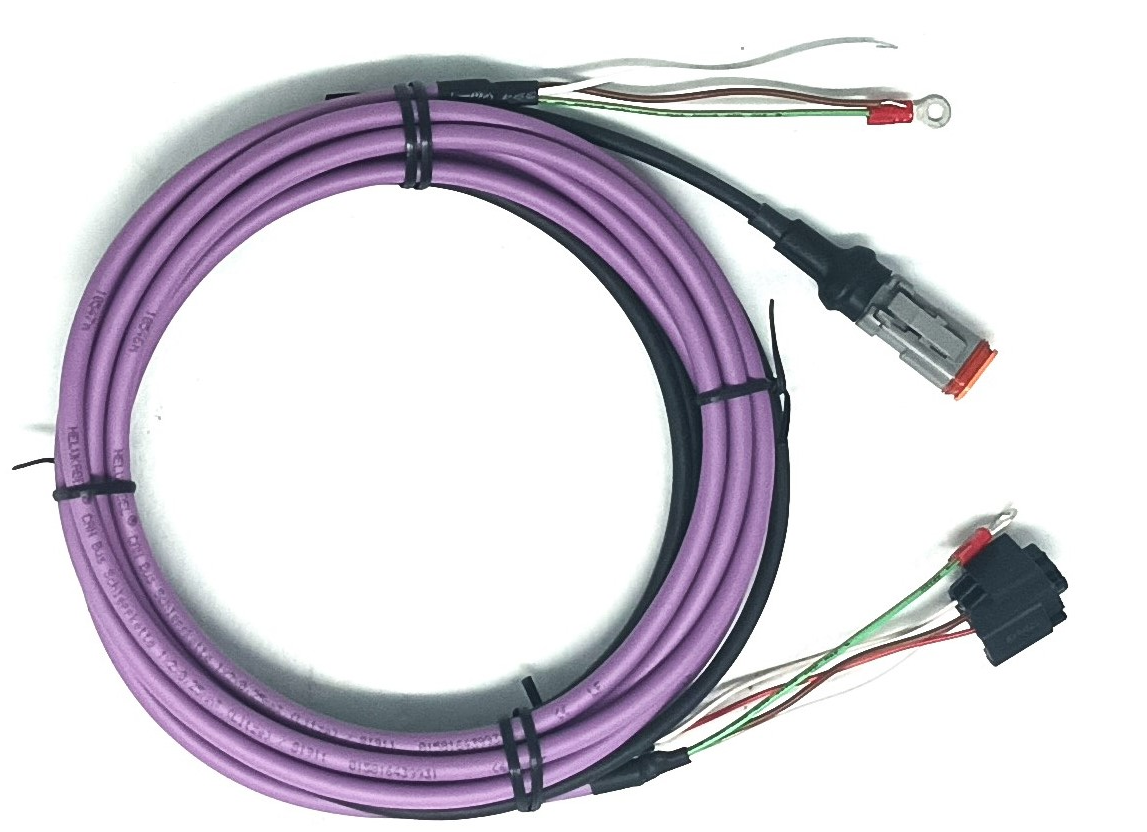

Câble principal du détecteur de chocs (3 mètres)

L'ancienne version du câble principal de l'unité de traitement a des câbles CAN-H et CAN-Low qui ne sont pas jaunes et verts, mais deux câbles blancs marqués tous les 100 mm avec l'indication "CAN H" ou "CAN L" en bleu.

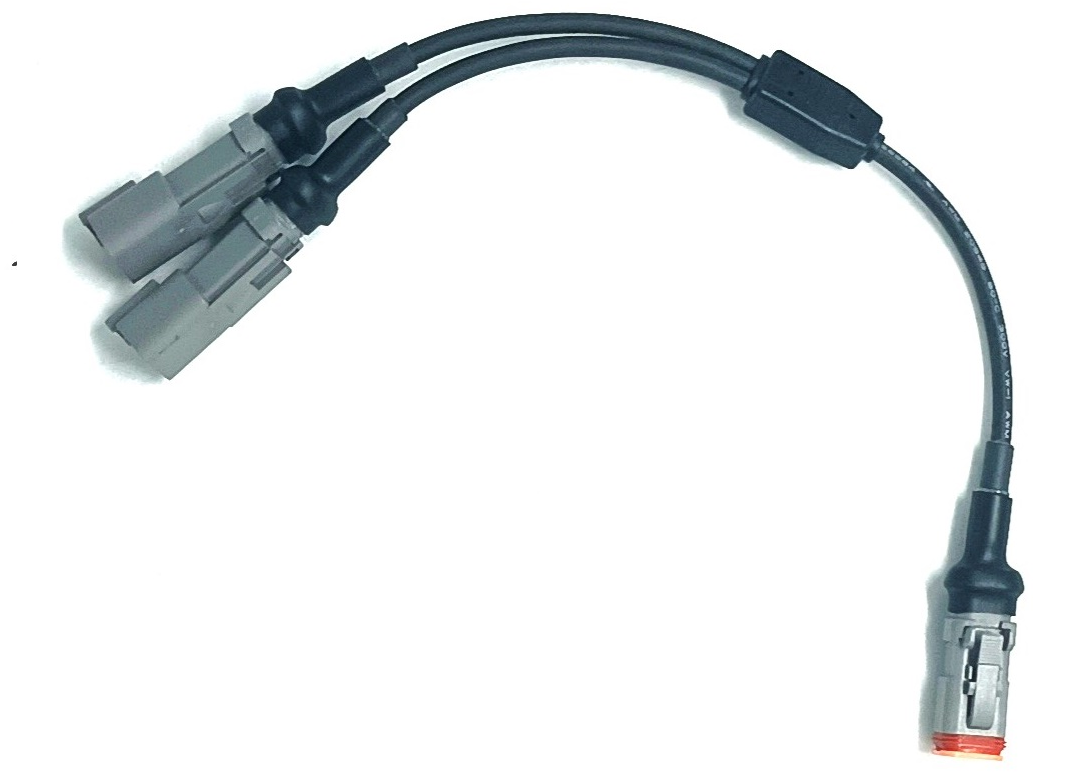

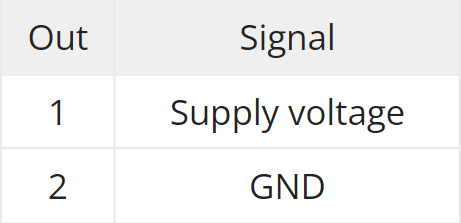

Câble d'extension en Y pour l'alimentation

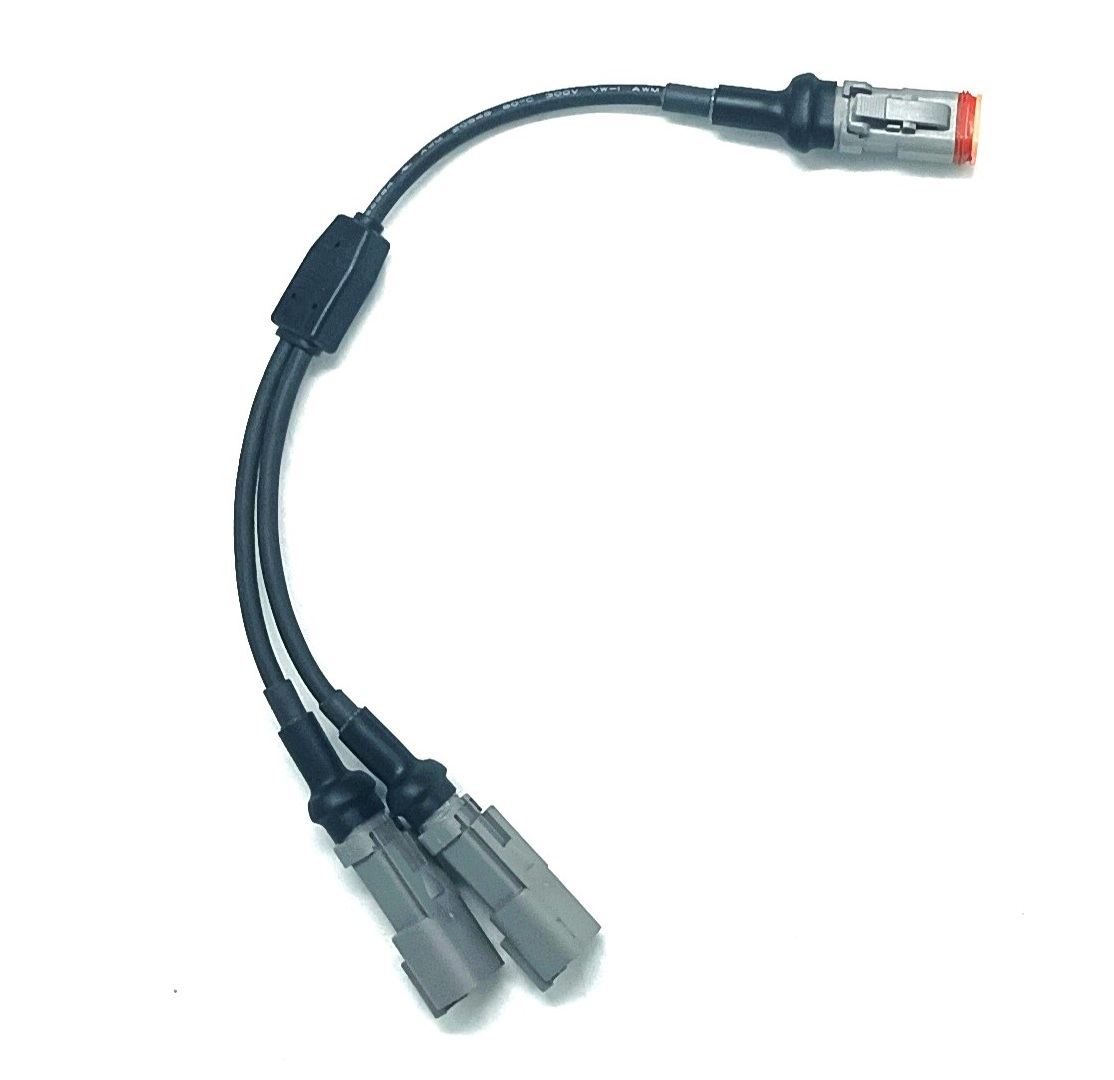

Câble d'extension d'alimentation pour le détecteur de chocs (300 mm)

Environnemental

Protection contre l'eau/poussière	EN 60529 - IP67 (capteur IP6K, IPX9K)*
Température de fonctionnement	-40°C à +80°C (-40 °F à 176 °F)
Température de stockage	-40°C à +85°C (-40 °F à 185 °F)
Gradient de température	5 K/min

Certifications et homologations

Normes	Type
Protection contre l'eau/poussière (Code de protection contre les intrusions)	EN 60529 - IP67 (capteur IP6K, IPX9K)*
Exigences environnementales et exigences de test pour les engins de chantier	DIN EN ISO 19014- 3:2018
Compatibilité électromagnétique (CEM)	EN ISO 14982:2009, EN 12895:2015, ISO 13766-1:2018, ISO 13766-2:2018
Décharge électrostatique (ESD)	ISO 10605: 2008 IEC 61000-4-2
Signal CAN	ISO 11898-2 and ISO 11898-5
Substances dangereuses	RoHS directive 2011/65/EU & REACH

: le câble est IP67, donc totalement étanche à la poussière et protégé contre l'immersion pendant 30 minutes jusqu'à une profondeur de 1 m. Seul le capteur est protégé contre les effets des jets d'eau à haute pression (IP6K, IPX9K).

Region	Conformité réglementaire / Marquages de qualité
Europe	CE
UK	CE* *: UK Government announces extension of CE mark recognition for businesses - GOV.UK (www.gov.uk)

Notes d'installation / configuration

Reportez-vous aux articles dédiés :

Résumé des fonctionnalités

Pour une vue détaillée de la fonctionnalité, consultez la section 4.2.1 chocs DETECTOR features. Globalement, le système de détecteur de chocs permet :

Pour chaque choc :

Les données sont envoyées à la plateforme connect (événement de choc, localisation, choc sur le plan horizontal ou vertical, niveau du choc, niveau du seuil).
Une capture d'écran (=image) est envoyée à Connect.
Une vidéo de 30 secondes est enregistrée sur le SSD de l'unité de traitement.

Options (configurables) :

L'écran affiche pour le conducteur un "cadre rouge" et une "icône de choc".
Activation d'une sortie à 12V.

Informations de commande

Détecteur de chocs BXTO
100-220-001	HS code 90319000
Kit de détecteur de chocs Blaxtair Origin
