3.4 Manuel Utilisateur du Détecteur de chocs

Veuillez trouver la version PDF sur ce lien

L'interface utilisateur de Blaxtair Origin comprend plusieurs modes disponibles pour l'utilisateur :

• Configuration

• Mode conducteur (fonctionnalités optionnelles)

• Sauvegarde / Mise à jour

• Informations Blaxtair

Conducteur

Le mode conducteur est le mode de fonctionnement. C'est le mode sur lequel le système se connecte après un démarrage pour être prêt à l'utilisation. La détection des piétons est la fonctionnalité principale du système, mais des options existent.

La détection des chocs est une fonctionnalité optionnelle que vous pouvez ajouter à votre système pour détecter les chocs sur votre véhicule, agir sur celui-ci en cas d'incident, et récupérer des informations (comme des vidéos et des photos).

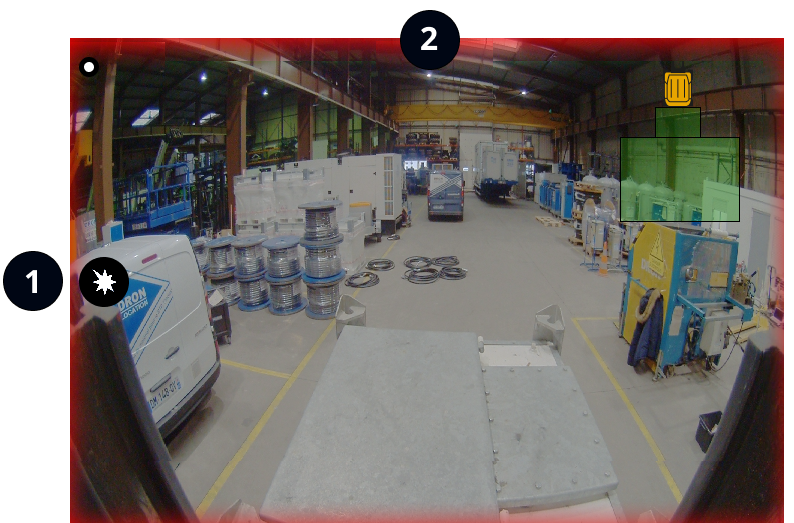

Aperçu

1		Le système Blaxtair Origin affiche le type d'alarme (par exemple, détection de piéton) avec une icône clignotante.
2		Le système Blaxtair Origin affiche une superposition rouge en cas d'alarme et une superposition verte lorsqu'il n'y a pas besoin d'alerter le conducteur. La superposition verte indique également au conducteur que l'analyse d'image est en cours.

Fonctionnalité d'avertissement

Cette fonctionnalité est une option et peut être activée dans le configurateur (voir 3.1.4 SHOCK DETECTOR CONFIGURATION)

Cas d'utilisation	Avertissement visuel	Avertissement sonore	Icône

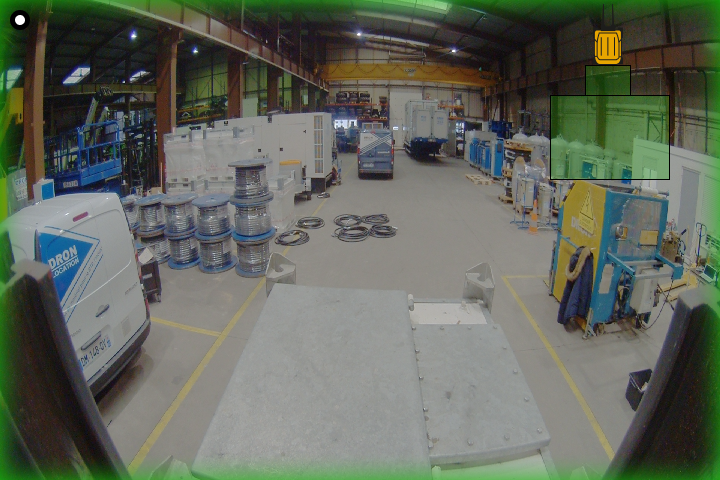

Aucune détection de choc (et aucune détection de piéton)		Aucun	Aucun

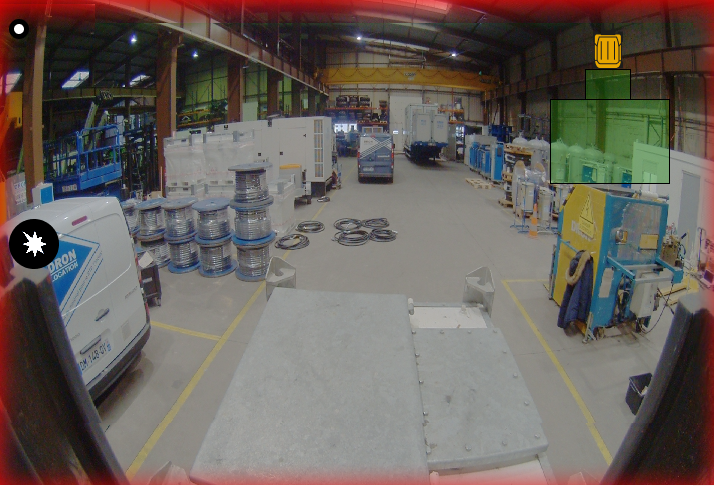

Détection de choc

Fonctionnalité de sortie

L'état de détection de chocs peut être lié à une sortie pour fournir un signal au véhicule permettant de réagir à un choc. Par exemple, le système peut envoyer un signal de 12V en cas de choc pour activer/désactiver un relais qui verrouille le véhicule ou active un système d'éclairage.

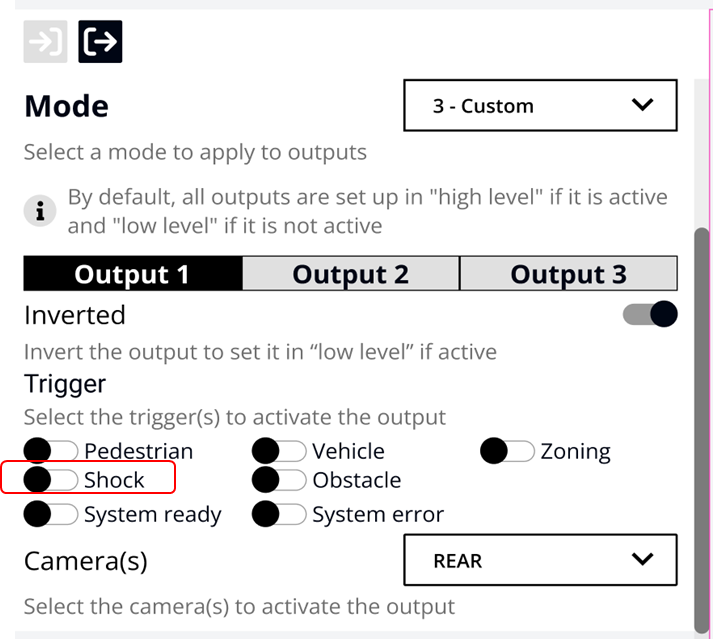

Pour activer la sortie, allez sur la page de gestion des sorties dans le configurateur (voir 3.2.3 OUTPUT MANAGEMENT) < TO BE MODIFIED

Gestion de flotte sur la plateforme Dashboard BXT Connect

L'outil principal pour gérer et suivre les chocs sur les véhicules est le tableau de bord BXT Connect. Il permet de suivre en temps réel :

• La capture d'écran (photo) de la caméra lorsqu'un choc se produit,

• Le lieu où un choc se produit grâce à la fonction GPS,

• Divers indicateurs de performance (KPI) : nombre de chocs par véhicule, niveaux de seuils, fréquence des chocs par heure pour un véhicule, etc.,
