6.4 Configuration
Configuration zone
Zone de configuration
Si c'est la première fois que votre système est configuré, veuillez suivre les premières étapes :
Vous êtes maintenant prêt à configurer votre zone de détection de véhicule(s).
En lisant ce paragraphe, vous serez en mesure de :
Sélectionner la caméra à configurer,
Créer une zone de détection de véhicule,
Configurer la taille, la position, l'orientation de la zone de détection,
Supprimer une zone de détection de véhicule,
Sélectionner différentes options pour une zone de détection telles que la sensibilité de détection et le déclenchement des sorties en cas de détection.
Étape par étape pour la configuration de la zone de détection
1️⃣ SÉLECTIONNEZ LA CAMÉRA À CONFIGURER

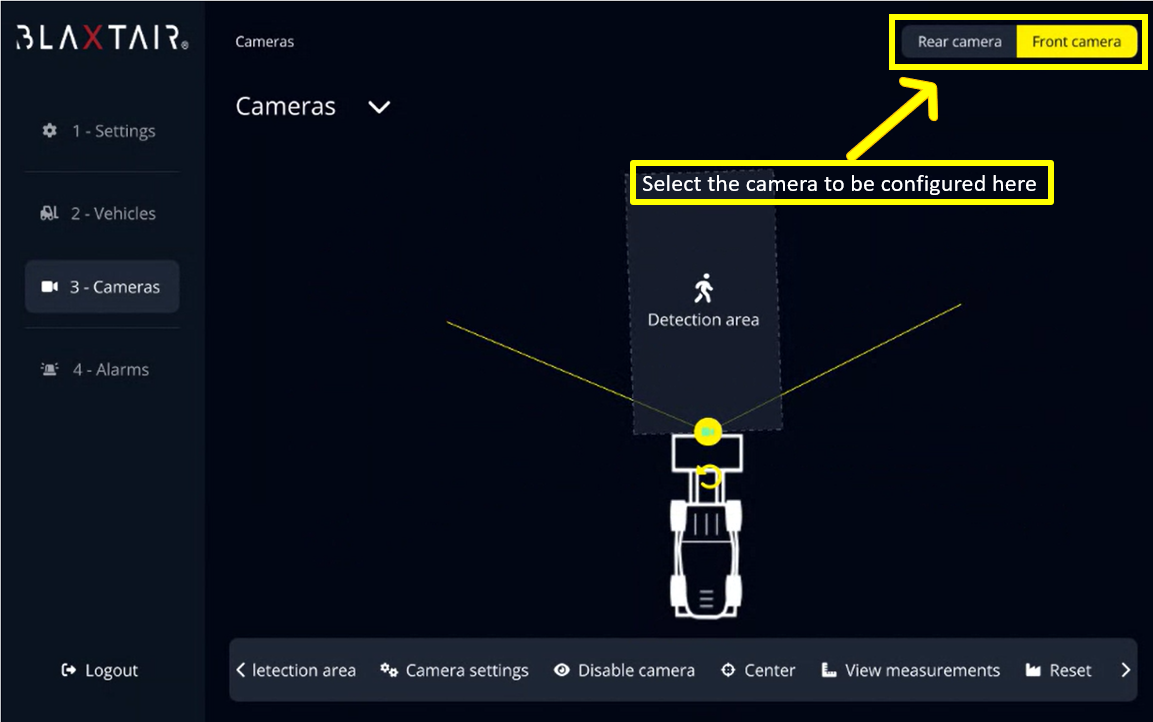

Sélectionnez la caméra à configurer en cliquant sur les boutons en haut à droite :
"Caméra arrière" correspond à la caméra installée à l'arrière du véhicule
"Caméra avant" correspond à la caméra installée à l'avant du véhicule
AVERTISSEMENT
Un message "Caméra désactivée" peut apparaître à l'écran si la caméra sélectionnée n'est pas connectée au véhicule ou non reconnue par l'affichage intelligent.
Dans ce cas, revenez au MODE DIRECT et accédez au mode [PARAMÈTRES DE LA CAMÉRA] pour définir la caméra AVANT ou ARRIÈRE. Plus de détails dans le paragraphe [PARAMÈTRES DE LA CAMÉRA].
2️⃣ CONFIGURATION DES PARAMÈTRES DE LA CAMÉRA

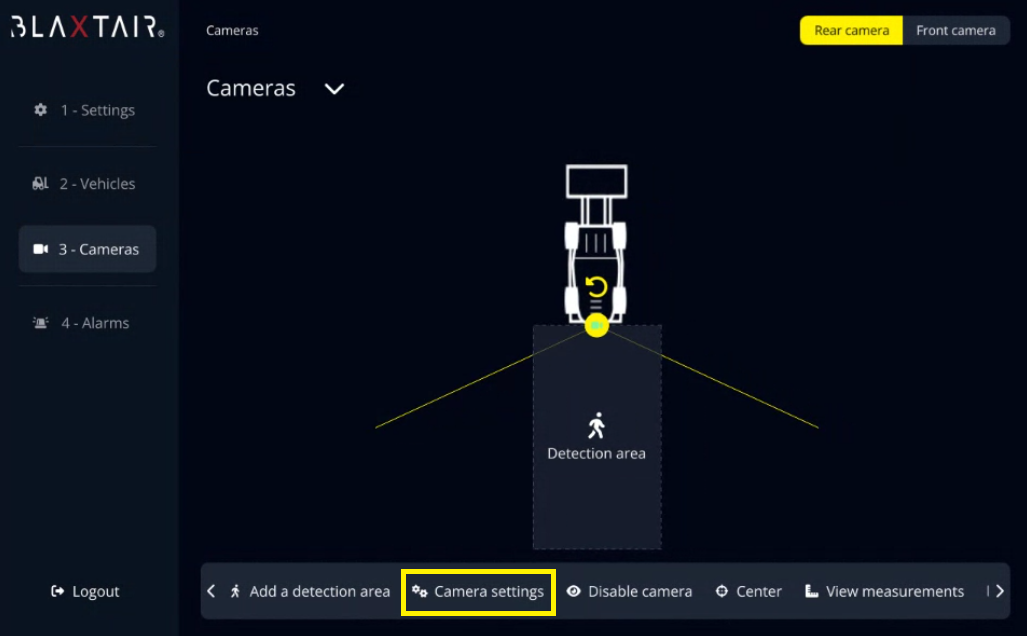

Sélectionnez l'onglet “Paramètres de la caméra” pour configurer les paramètres d'installation de la caméra

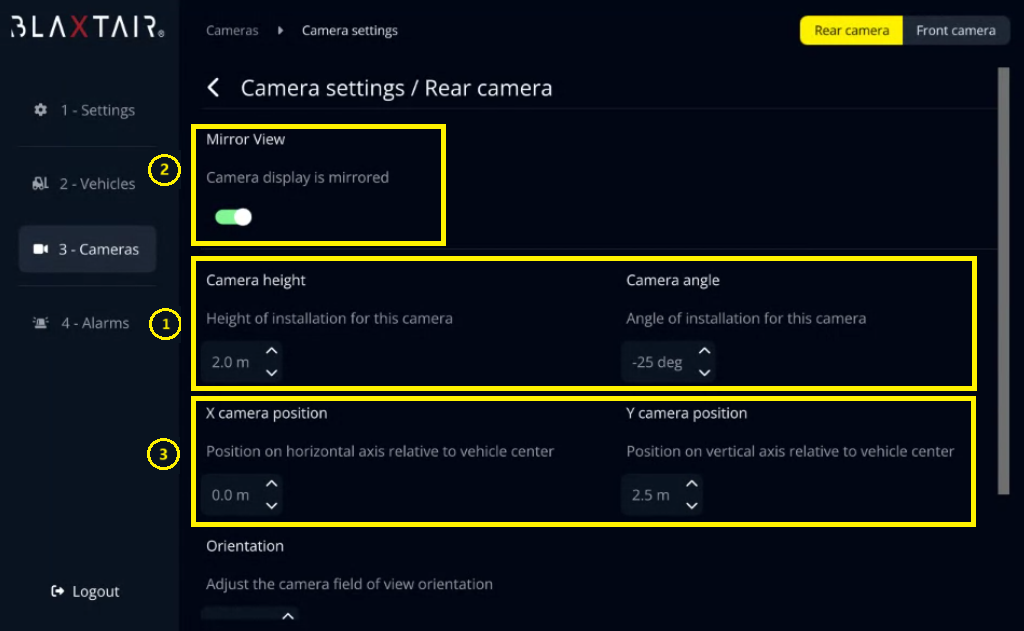

Une fois que vous êtes dans les paramètres de la caméra :
vous devez mesurer soigneusement les paramètres de hauteur de la caméra et d'angle de tangage de la caméra
IL EST OBLIGATOIRE de respecter autant que possible la hauteur réelle et l'angle pour avoir de bonnes performances :
Cas A : taux d'alarme inférieur à la réalité
Si l'angle de tangage réel de la caméra est supérieur à l'angle de tangage configuré
le véhicule sera localisé plus loin que la réalité
le système pourrait manquer certaines alarmes en raison de la surestimation de la localisation
Cas B : taux d'alarme supérieur à la réalité
Si l'angle de tangage réel de la caméra est inférieur à l'angle de tangage configuré
le véhicule sera localisé plus près que la réalité
le système pourrait déclencher certaines alarmes pour des véhicules éloignés en raison de la sous-estimation de la localisation
vous pouvez choisir de mirroiter la vue de la caméra → la plupart du temps pour la vue de la caméra arrière
vous pouvez choisir de déplacer la position de la caméra par rapport au centre du véhicule (également faisable manuellement, voir la vidéo ci-dessous)
vous pouvez choisir de déplacer l'angle de lacet de la caméra par rapport au centre du véhicule (également faisable manuellement, voir la vidéo ci-dessous)
Le champ de vision de la caméra est de 130°. Il est représenté par les deux lignes jaunes droites commençant à l'image de la caméra sur l'affichage.
Ce paramètre n'est PAS ajustable.
Une fois cela fait et que vous êtes sûr que la hauteur de la caméra et l'angle de tangage sont conformes à l'installation, vous pouvez revenir à “3-Caméras”.
3️⃣ CRÉER ET SUPPRIMER UNE ZONE DE DÉTECTION
La vidéo ci-dessous explique comment créer et supprimer une zone de détection
Utilisez le menu à glissière en bas de l'écran pour créer ou supprimer une zone de détection.
Ajouter une zone de détection → Cliquez sur "Ajouter une zone de détection"

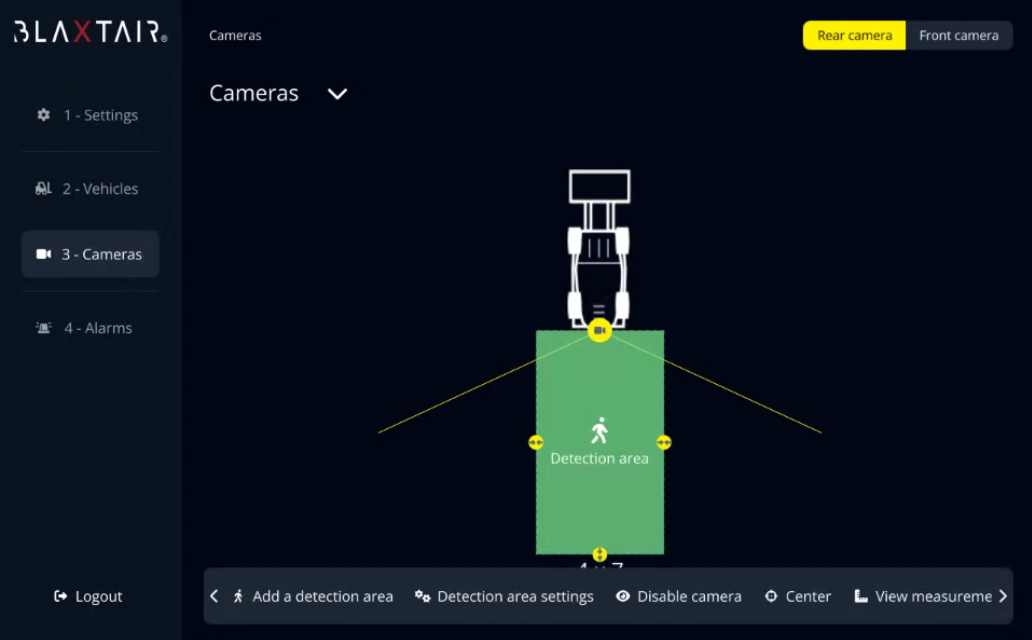

Une zone de détection apparaît à l'écran. La zone est en vert. Cela signifie que cette zone est sélectionnée et prête à être configurée.
Supprimer la zone de détection
Cliquez sur la zone de détection à supprimer
Cliquez sur "Supprimer la zone de détection"
La zone de détection sélectionnée disparaît de l'écran.
4️⃣ CONFIGURATION DES PARAMÈTRES DE LA ZONE “VÉHICULE”
Pour définir une zone en mode détection de véhicule, il suffit de cliquer sur la zone que vous souhaitez configurer.
Une fois la zone sélectionnée, la “Zone de détection” devient verte comme illustré ci-dessus.
Pour continuer dans les paramètres de la zone, vous devez cliquer sur “Paramètres de la zone de détection”.

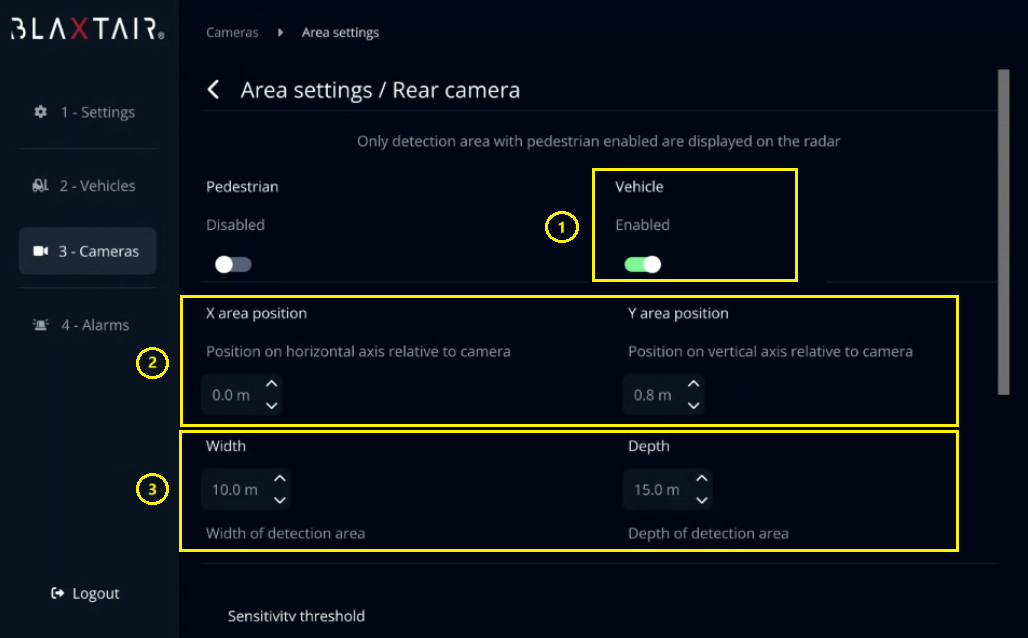

Vous atteindrez la page de paramètres et pourrez configurer :
Le(s) type(s) de détection que vous souhaitez sur la zone sélectionnée (uniquement véhicule, uniquement piéton ou les deux)
La position de la zone de détection par rapport à la caméra (également faisable manuellement, voir la vidéo ci-dessous “Ajuster la taille et la position”)
La taille (largeur et profondeur) de la zone (également faisable manuellement, voir la vidéo ci-dessous “Ajuster la taille et la position”)

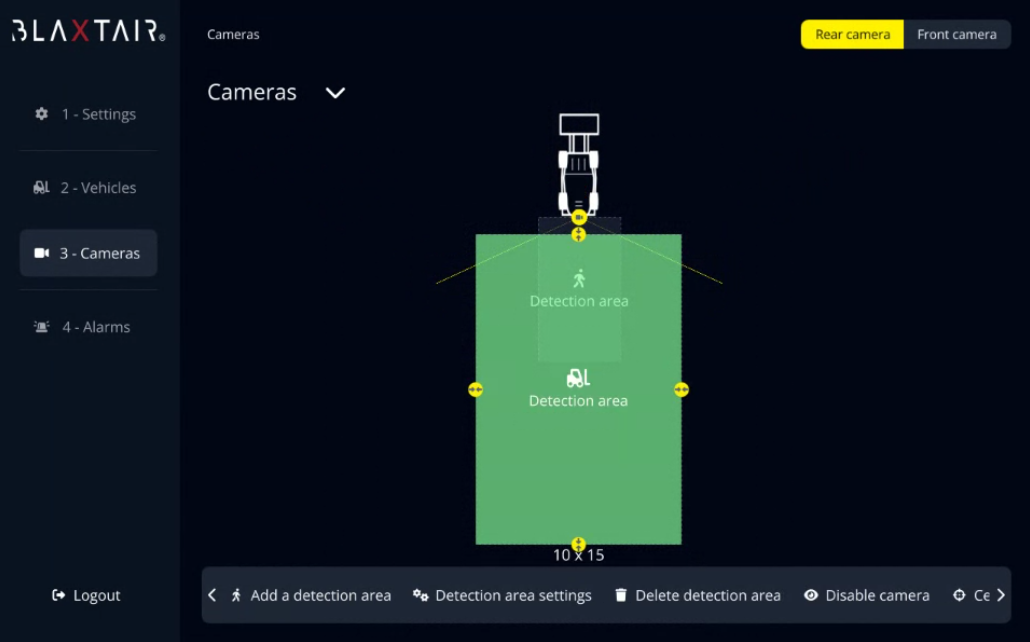

Une fois cela fait et que vous avez créé une zone de détection de véhicule, vous pouvez revenir à “3-Caméras”. Vous aurez, comme illustré ci-dessous, une “Zone de détection” de véhicule.
5️⃣ AJUSTER LA SENSIBILITÉ ET LES SORTIES
La fonctionnalité de sensibilité permet d'adapter la sensibilité de détection au type de chantier et aux événements. Par exemple, sur un site où le nombre d'"alarms non pertinentes" est élevé, une sensibilité moyenne ou faible pourrait donner un meilleur taux de détection.
La fonctionnalité de sortie permet de définir quelle sortie doit être déclenchée lorsqu'il y a une détection dans la zone sélectionnée. Cette fonctionnalité est nécessaire pour l'installation d'une option telle qu'un buzzer LED, un phare clignotant ou un ralentissement.
Cliquez sur le bouton "paramètres de la zone de détection" dans le menu en bas.
Sélectionnez la sensibilité désirée
Faible pourrait entraîner des événements manqués
Élevée pourrait entraîner des alarmes non pertinentes
Activez/désactivez le déclenchement de la sortie à l'aide du curseur. Si la fonctionnalité est ACTIVÉE, sélectionnez la SORTIE à déclencher en fonction de votre installation. Pour plus de détails, voir le paragraphe 3.6 GESTION DES SORTIES, paragraphe 5 - Zones.
Il est recommandé de conserver une sensibilité "Moyenne" comme approche initiale.
Pour enregistrer tous les changements, cliquez sur Enregistrer/Quitter.
