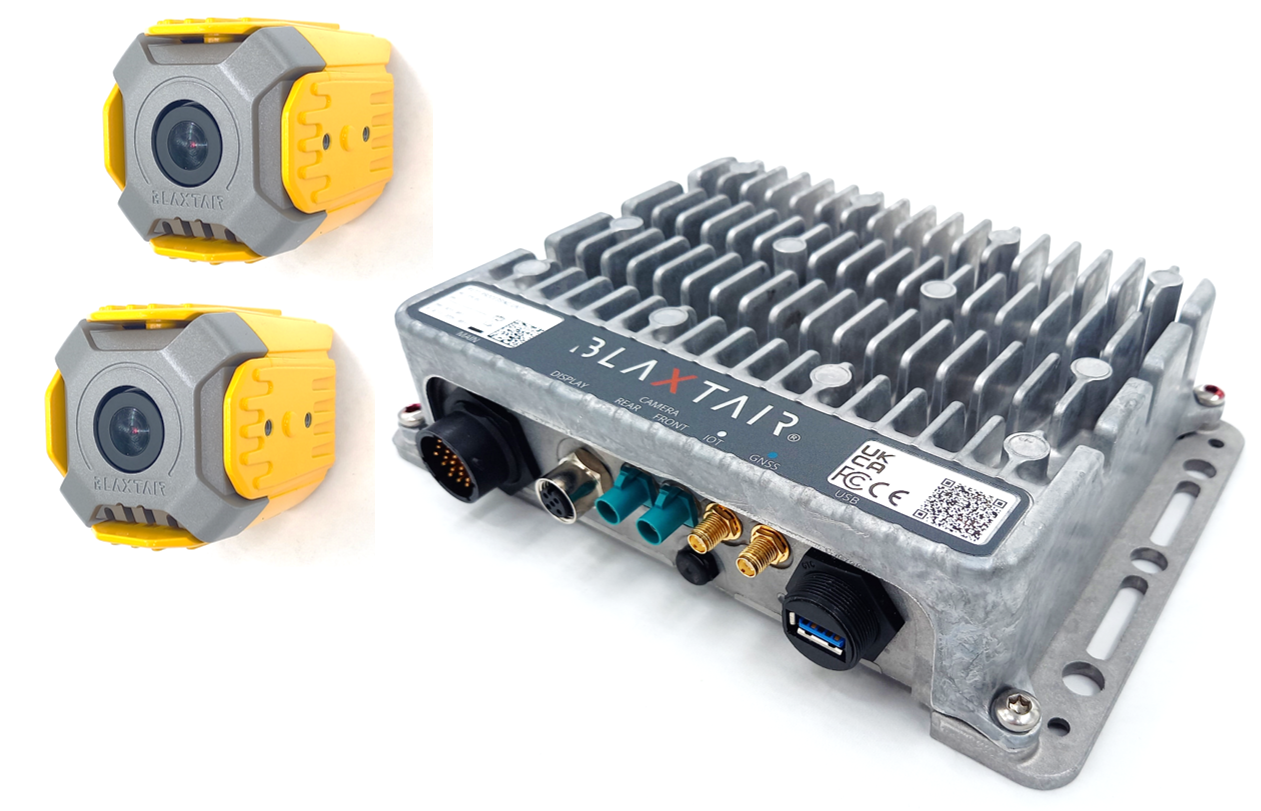

1.1.4 DATASHEET BLAXTAIR ORIGIN MR120 & MR120A

Normes

Type

Protection contre l’eau et la poussière

Caméra

ISO 20653 - IP6K9K*

* IP67 pour le connecteur

Unité de traitement

CEI 60529 - IP67

Test climatique

Unité de traitement

ISO 16750-4
CEI 60068-2-14

Vibrations et chocs

Caméra

ISO 16750-3
IEC 60068-2-64 - Vibrations aléatoires
IEC 60068-2-27 - Chocs / chocs

Unité de traitement

ISO 16750-3*
IEC 60068-2-64 - Vibrations aléatoires
IEC 60068-2-27 - Chocs / chocs

* Connecteurs PU - SAE/USCAR-2 Rev.6 5.4.6.3 V1

Compatibilité électromagnétique (CEM/ESD)

Caméra

ISO 10605
ISO 11452-2
ISO 11452-4
EN 12895
ISO 13766-1
ISO 14982-1

Unité de traitement

Directive 2014/30/UE
EN 12895
ISO 13766-1
ISO 14982-1
NMB-003 Numéro 05
FCC 47 Partie 15

Charges électriques

Unité de traitement

ISO 7637-2
ISO 16750-2

Radiofréquence

Unité de traitement

RED - Directive 2014/53/UE sur les équipements radioélectriques
UKSI 2017 N°2016
FCC

Dispositifs de détection d'objets et d'aide visuelle

Engins de terrassement

Norme ISO 16001

Camion industriel

VDI 4482

Marques

Système Blaxtair Origin

CE, FCC, Reach, RoHS

Région

Conformité réglementaire/marques de qualité

Europe

CE

Great Britain

UKCA

Région

Pays

Europe

France, Allemagne, Autriche, Espagne, Pologne, Royaume-Uni, République tchèque, Italie, Belgique, Suisse, Roumanie, Danemark, Portugal, Irlande, Ukraine, République slovaque, Hongrie, Norvège, Luxembourg, Suède, Grèce, Pays-Bas, Finlande, Slovénie, Lettonie, Estonie, Serbie, Monaco, Lituanie

Moyen-Orient et Afrique

La Réunion

Amérique du Nord

États-Unis d'Amérique, Canada

Amérique Latine

Mexique, Urugay, Martinique, Guadeloupe

Asie-Pacifique

Australie, Indonésie, Nouvelle-Caledonie, Tahiti

Vue de face

Vue de côté

Vue de face

Vue de dessus

Vue de face

Vue de dessus

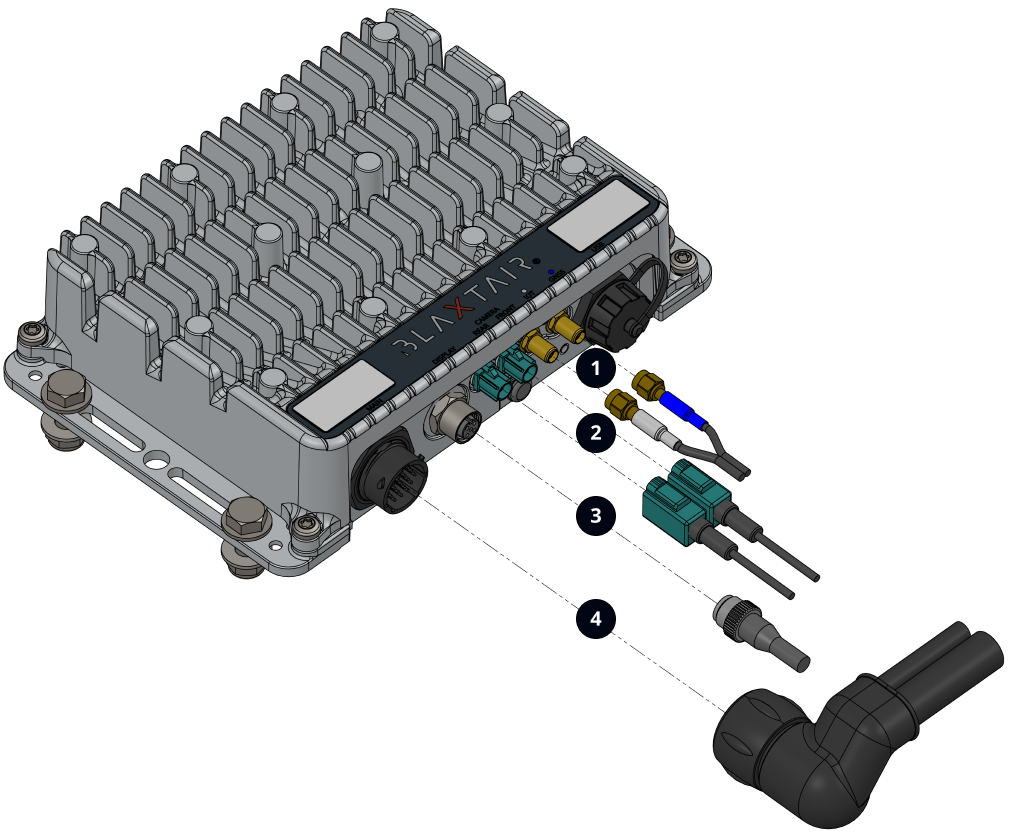

Ordre de connexion des câbles

1

Câble d'antenne - connecteurs GNSS (bleu) & ; IoT (blanc)

2

Câble pour caméras - Connecteurs avant (Front) et arrière (Rear)

3

Câble d'extension de l'écran

4

Câble principal

Tension nominale

12-24 VDC

Pour une tension de véhicule >24 VDC, nous recommandons d'utiliser un convertisseur de puissance.

Tension d'entrée

~10-32 VDC

Consommation électrique (typique)

24 W-30W @12V (2A-2.5A)

Dépend de l'utilisation et de la configuration du système

Consommation électrique (maximum)

Unité de traitement avec une caméra (MR120) et aucune sortie connectée

29W@12V (2.4A) / 29W@24V (1.2A)

Unité de traitement avec deux caméras (MR120A) et aucune sortie connectée

33W@12V (2.7A) / 33W@24V (1.4A)

Unité de traitement avec une caméra (MR120), un écran et aucune autre sortie connectée

41W@12V (3.4A) / 41W@24V (1.7A)

Unité de traitement avec deux caméras (MR120A), un écran et aucune autre sortie connectée.

45W@12V (3.7A) / 45W@24V (1.9A)

Toutes les fonctions et interfaces utilisées

55W@12V (4,6A) / 62W@24V (2,6A)

Courant consommé IGN OFF

< 10mA

Protection contre les surtensions

Utilisez le kit de fusibles fourni

Protection

Protégé contre l'inversion de polarité

1

Connecteur du câble de la caméra

Coax AMPSEAL

1

Connecteur principal

Souriau 19 Pins

• 1 x Alimentation électrique

• 1 x CAN HS

• 3 x Sorties numériques - 200mA max.

• 2 x Entrées numériques - 12/24V

• 1 x Sortie alimentée - max. 1A - pour l'écran

2

Écran

Male M12 5 Pin A-coded

3

Caméra arrière (Rear)

Fakra SMBA Code Z Male

4

Caméra avant (Front)

Fakra SMABA Code Z Male

5

IoT

SMA Female

6

GNNS (GPS)

SMA Female

7

USB

USB-A 3.0

Pour la mise à jour du logiciel et la sauvegarde des données

Format

PAL

Résolution

576i

Durée de démarrage

~ 30 s

Temporisation de l'arrêt (soft Off)

~ 10 s

Temps de latence de la détection

latence moyenne ~ 200ms
latence< 250 ms - 95%
latence maximale < 300 ms (selon la norme ISO 16001)

ℹ️ Selon les tests effectués en laboratoire (de la présence du piéton dans le champ de vision à l'activation de la sortie discrète)

Luminosité de la scéne

>300 Lux (recommandé pour des performances optimales)
De 100 Lux à 80000 Lux

Détection des piétons - Champ de vision

Horizontal - 139°
Vertical - 74°

Position du piéton détectée

Debout
Accroupi
Occulté/tronquè *
Allongé *

ℹ️ * Les performances dépendent de la scène

Capacité

128 GB

Mode d'enregistrement vidéo

Les 5 dernières heures de fonctionnement - séquences vidéo de 600 x 30s (~10 GB) et les 5 dernières heures d'alarmes avant ces 5 dernières heures de fonctionnement  - séquences vidéo de 600 x 30s (~10 GB)

Sauvegarde

Les données stockées peuvent être récupérées en branchant un disque dur sur l'interface USB

ℹ️ Nécessite un hub USB et une souris pour accéder au configurateur

Modem

SIMCom SIM7600G-H R2 LTE Cat-4 mPCIe

Antenne

2J6941MGF

Technologie

LTE

Bande de fréquence

B1 (FDD 2100)
B2 (FDD 1900)
B3 (FDD 1800)
B4 (FDD 1700 / AWS)
B5 (FDD 850)
B7 (FDD 2600)
B8 (FDD 900)
B12 (FDD 700ac)
B13 (FDD 700c)
B18 (FDD 800)
B19 (FDD 800)
B20 (FDD 800DD)
B25 (FDD 1900)
B26 (FDD 850)
B28 (FDD 700)
B34 (ATS 2000)
B38 (ATS 2600)
B39 (ATS 1900)
B40 (ATS 2300)
B41 (TDD 2500)
B66 (FDD 1700 / AWS-3)

Nombre de canaux

16

Modulation

QPSK/16QAM/64QAM

Puissance de sortie maximale

0.25W

Gain d’antenne

-3dBi

PIRE mesurée à la puissance maximale

18dBm

Bande opérationnelle E-UTRA

Bande de fonctionnement de la liaison montante (UL)

Bande d’exploitation de la liaison descendante (DL)

Mode duplex

1

1920~1980 MHz

2110~2170 MHz

FDD

2

11850~1910 MHz

1930~1990 MHz

FDD

3

1710~1785 MHz

1805~1880 MHz

FDD

4

1710~1755 MHz

2110~2155 MHz

FDD

5

824 ~ 849 MHz

869 ~ 894 MHz

FDD

7

2500 ~ 2570 MHz

2620 ~ 2690 MHz

FDD

8

880 ~ 915 MHz

925 ~ 960 MHz

FDD

12

699~716M Hz

728~746 MHz

FDD

13

777 ~ 787 MHz

746~757 MHz

FDD

18

815~830 MHz

860 ~ 875 MHz

FDD

19

830 ~ 845 MHz

875~890 MHz

FDD

20

832 ~ 862 MHz

791 ~ 821 MHz

FDD

25

1850~1915 MHz

1930~1995 MHz

FDD

26

814~849 MHz

859~894 MHz

FDD

28

703 ~ 748 MHz

758~803 MHz

FDD

66

1710~1780 MHz

2110~2200 MHz

FDD

34

2010~2025 MHz

2010~2025 MHz

Ats

38

2570 ~ 2620 MHz

2570 ~ 2620 MHz

Ats

39

1880~1920 MHz

1880~1920 MHz

Ats

40

2300~2400 MHz

2300~2400 MHz

Ats

41

2496 ~ 2696 MHz

2496 ~ 2696 MHz

Ats

Langues prises en charge

Anglais, français, allemand, espagnol

Diagnostics

Les différentes conditions d'état sont suivies dans le journal de diagnostic interne. Les conditions de défaillance critiques sont également affichées à l'écran.

Dimensions (L x l x P)

55 x 55 x 73 mm (2.2 x 2.2 x 2.9 in)

Poids

182 g

Construction

Boîtier de la caméra

Aluminum alloy ADC12

Couleur

Jaune Ral 1003
Gris Ral 9007

Dimensions (L x l x P)

94.5 x 67.6 x 73 mm (3.7 x 2.6 x 2.9 in)

Poids

272 g

Construction

Support de montage

Stainless steel 304L

Longueur

5 m or 15 m (196.8 or 590.5 in)

Rayon de courbure

28mm

Dimensions (L x l x H)

217 x 157 x 51 mm (8.5 x 6.2 x 2 in)

Poids

1,5 kg

Construction

Boitier

Aluminum alloy - EN AC-43400 avec membrane de déshumidification et zone de raccordement étanche

Couleur du boitier

Aluminium naturel

Matière

Polyurethane

Couleur

Noir mat

Longueur

Alimentation de l'unité de traitement

1 m

Alimentation de l'écran

5 m

Entrées

1 m

Sorties + Can

1 m

Protection contre l'eau et la poussière

Caméra

IP6K9K*

* IP67 pour le connecteur

Unité de traitement

IP67

Le niveau d'étanchéité est assuré dans les conditions suivantes

• Le boîtier du produit ne doit pas être ouvert pendant son cycle de vie global

• Toutes les vis, tous les connecteurs, tous les guides de lumière et tous les évents doivent rester dans leur configuration de livraison d'usine

• Les capuchons d'étanchéité doivent rester sur les connecteurs s'ils ne sont pas connectés

Température de fonctionnement

Caméra

-40°C à +85°C (-40 °F à 185 °F)

Unité de traitement

-20°C à +60°C (-4 °F à 140 °F)

Ces seuils peuvent être dépassés lorsque la ventilation est suffisante

Température de stockage

Caméra

-40°C à +95°C (-40 °F à 203 °F)

Unité de traitement

-20°C à +60°C (-4 °F à 140 °F)

Démarrage à froid

Unité de traitement

-20°C (-4 °F)

100-950-001

Code HS

Système de détection des piétons Blaxtair Origin - MR120 - Configuration pour chariots élévateurs et camions de petite taille - Application avant ou arrière - 5 m
1 x caméra couleur avec support en U, 1 x câble de 5 m pour la caméra, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS et une antenne, et un kit de fusibles, 1 x câble d'alimentation comprenant les entrées, les sorties et le bus Can, 1 x écran avec kit de montage, câble d'extension de 3 m pour l'écran

100-950-002

Code HS

Système de détection des piétons Blaxtair Origin - MR120A - Configuration pour chariots élévateurs et camions de petite taille - Application alternée avant et arrière - 5 m
2 x caméra couleur avec support en U, 2 x câble de 5 m pour la caméra, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS et une antenne, et un kit de fusibles, 1 x câble d'alimentation comprenant les entrées, les sorties et le bus Can, 1 x écran avec kit de montage, câble d'extension de 3 m pour l'écran

100-950-003

Code HS

Système de détection des piétons Blaxtair Origin - MR120 - Configuration pour chariots élévateur de grande taille, chariots à mât rétractable ou une chargeuse sur roues - Application avant ou arrière - 15 m
1 x caméra couleur avec un support en U, 1 x câble de 15 m pour la caméra, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module et une antenne IOT/GPS, et un kit de fusibles, 1 x câble d'alimentation comprenant les entrées, les sorties et le bus Can (avec câbles d'extension de 4 m pour les entrées et les sorties), 1 x écran avec un kit de montage, un câble d'extension de 3 m pour l'écran

100-950-004

Code HS

Système de détection des piétons Blaxtair Origin - MR120A - Configuration pour chariots élévateur de grande taille, chariots à mât rétractable ou une chargeuse sur roues - Application alternée avant et arrière - 15 m
2 x caméra couleur avec un support en U, 2 x câble de 15 m pour la caméra, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module et une antenne IOT/GPS, et un kit de fusibles, 1 x câble d'alimentation comprenant les entrées, les sorties et le bus Can (avec câbles d'extension de 4 m pour les entrées et les sorties), 1 x écran avec un kit de montage, un câble d'extension de 3 m pour l'écran

100-950-005

HS code

Système de détection des piétons Blaxtair Origin - Double MR120 - Configuration pelleteuse - 5m
2 x caméra couleur avec un support en U, 2 x câble de 5m pour la caméra, 2 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS & une antenne, et un kit de fusibles, 2 x câble d'alimentation comprenant les entrées, les sorties, et le bus Can (avec un câble d'extension de 4m pour les entrées et les sorties), 1 x écran avec un kit de montage, 2 x câble d'extension de 5m pour l'écran - Produit industrialisé à partir de mars 2023

100-950-006

HS code

Système de détection des piétons Blaxtair Origin - Double MR120 - Engin de manutention avec configuration d'élévation de la cabine - 15m
2 x caméra couleur avec support en U, 2 x câble de 15m pour la caméra, 2 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS & antenne, et kit de fusibles, 2 x câble d'alimentation incluant entrées, sorties, et bus Can (avec câbles d'extension de 4 m pour les entrées et les sorties), 1 x écran avec kit de montage, 10m de câble d'extension pour l'écran - Produit industrialisable à partir de mars 2023

100-950-007

HS code

Système de détection des piétons Blaxtair Origin - MR120A - Configuration pour chariots élévateur de grande taille, chariots à mât rétractable ou une chargeuse sur roues - Application alternée avant et arrière
2 x caméra couleur avec un support en U, 1 x câble de 5 m et 1 x câble de 15 m pour la caméra, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS et une antenne, et un kit de fusibles, 1 x câble d'alimentation comprenant des entrées, des sorties et un bus Can (avec câbles d'extension de 4 m pour les entrées et les sorties), 1 x écran avec un kit de montage, un câble d'extension de 3 m pour l'écran

100-999-005

Code HS

Blaxtair Origin - Pack de démarrage avec une (x1) caméra - MR120 - Système de détection des piétons
1 x caméra couleur avec un support en U, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS et un kit de fusibles, 1 x câble d'alimentation comprenant des entrées, des sorties et un bus Can

100-950-002

Code HS

Blaxtair Origin - Pack de démarrage avec une (x2) caméra - MR120A - Système de détection des piétons
2 x caméra couleur avec un support en U, 1 x unité de traitement - 12-24VDC - comprenant un SSD de 128 Go, un module IOT/GPS et un kit de fusibles, 1 x câble d'alimentation comprenant des entrées, des sorties et un bus Can

200-311-002

Code HS

5 m de câble caméra Blaxtair Origin

200-311-004

Code HS

15 m de câble caméra Blaxtair Origin

200-514-002

Code HS

Écran Blaxtair Origin - Mono-entrée pour configuration MR120 et MR120A - Étanche

200-514-001

Code HS

Écran Blaxtair Origin - Multi-entrées (x3) - Étanche

200-312-001

Code HS

3 m de câble d'extension pour écran Blaxtair Origin

200-312-002

Code HS

5 m de câble d'extension pour écran Blaxtair Origin

200-714-001

Code HS

Blaxtair Origin IOT/GNNS (GPS) antenna

100-212-001

Code HS

Balise flash Blaxtair Origin avec câble de 5 m (connecteur Deutsch) et kit de connexion pour le câble principal de l'unité de traitement

100-313-001

Code HS

Kit pour le câble principal d'extension d'entrées-sorties, comprenant 4 m de câble pour les entrées (4 voies), 4 m de câble pour les sorties (6 voies) et 10 x prolongateur rouge avec gaine thermorétractable
