6.3 Einrichtung

Wichtiger Installationshinweis Die Installation der KI-Kamera ist ein entscheidender Schritt, da die Fahrzeugerkennung und -lokalisierung direkt von den Installationsparametern beeinflusst werden: Wenn der Neigungswinkel der Kamera größer ist als der konfigurierte Winkel → löst das System keinen Alarm für Fahrzeuge am Ende der Erfassungszone aus (Risiko der Nichterkennung). Wenn der Neigungswinkel der Kamera kleiner ist als der konfigurierte Winkel → löst das System einen Alarm für Fahrzeuge aus, die sich hinter dem Ende der Erfassungszone befinden (Risiko eines Falschalarms). Die Installation der Kamera ist ein entscheidender Schritt. Die Kamera muss: sauber sein (kein Staub oder Fingerabdrücke auf der Linse), fest an der Fahrzeugstruktur befestigt sein, ein freies Sichtfeld haben: bewegliche und statische Fahrzeugteile (z. B. Gabeln, Ketten, Mast, Kabel) dürfen das Sichtfeld nicht verdecken, den horizontalen Sichtwinkel von 130° und den vertikalen Sichtwinkel von 70° berücksichtigen, die Höhe beim Einstellen des Neigungswinkels berücksichtigen (außer wenn ein Hindernis die Sicht der Kamera blockiert), keinen Rollwinkel aufweisen. Montagesatz Zur Installation Ihrer Kamera können Sie verwenden: den mitgelieferten Standard-Montagesatz, den optionalen „Pro-Installationssatz“.

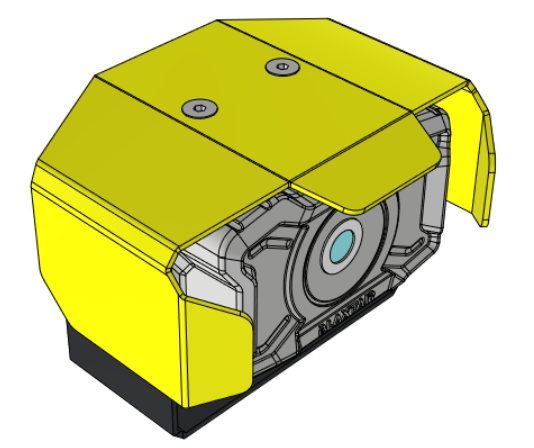

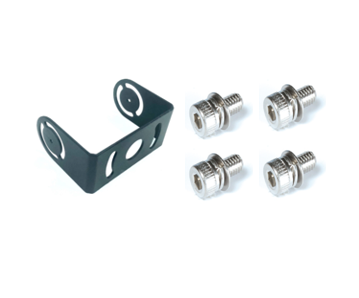

Standard-Montagesatz		Montagesatz Kurzer U-Bügel Montagesatz mit U-Bügel 2x M6-Schraube 2x M6-Sicherungsmutter 2x M6-Unterlegscheibe Kameramontage 4x M4-Schraube

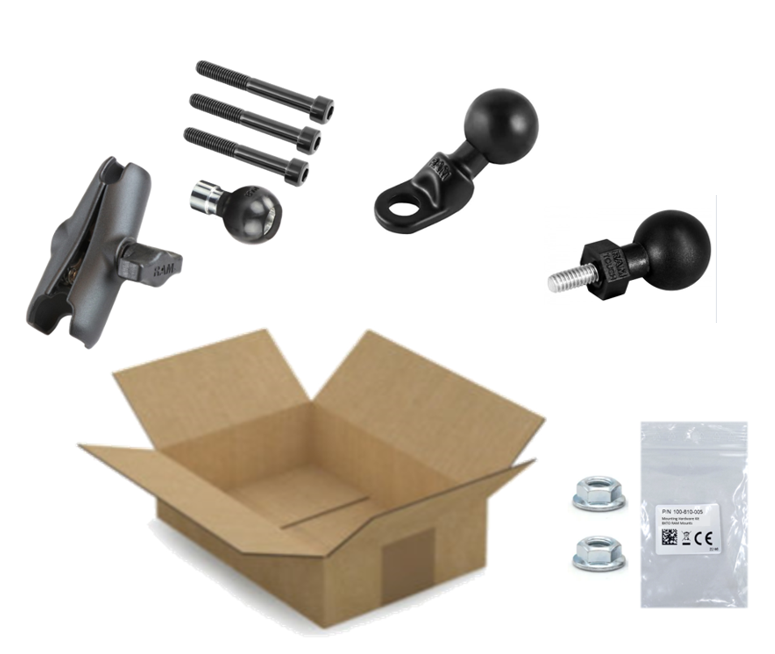

Optionaler "Profi-Einbausatz"		Montagesatz 6-Achsen-Arm M6-10 Kugelkopf mit Gewinde für Kamera Fahrzeugschnittstellen (x2) Ersatzmuttern 1/4 Zoll M8-Schraube, Unterlegscheibe und Mutter

Installationsschritte

Welche Position am Fahrzeug?

Die Kamera muss an einem unbeweglichen Teil des Fahrzeugs befestigt werden.
Idealerweise ist die Kamera mittig am Fahrzeug angebracht, doch am wichtigsten ist, dass das Sichtfeld frei bleibt.

Befindet sich ein Hindernis im Sichtfeld (z. B. Mast, Gegengewicht bei einem Gabelstapler), muss die Kamera an einer anderen Stelle montiert werden.

Wie hoch am Fahrzeug?

Kamera

Höhe Einbau

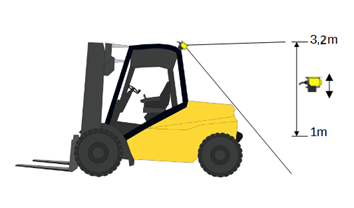

ℹ️ Für eine optimale Erkennungsleistung sollte die Kamera in einer Höhe zwischen 1 m und 3,2 m installiert werden.

Was passiert bei einer Höhe über 3,2 Metern?

Installationen über 3,2 m sind möglich, da das System grundsätzlich korrekt funktioniert, jedoch ist die Systemleistung nicht vollständig charakterisiert.
Daher kann die Installation nicht allgemein, sondern nur im Einzelfall charakterisiert werden.

Sie können das Blaxtair-Team kontaktieren, um sicherzustellen, dass die Installation die vorgesehenen Nennleistungen erbringt.

📧hotline@blaxtair.com

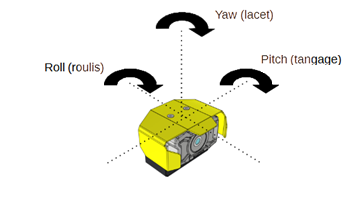

Welcher Kamerawinkel?

An diesem Punkt müssen Sie die Ausrichtung der Kamera anpassen.

Welcher Rollwinkel?

Der Rollwinkel muss 0° bleiben.

Welcher Gierwinkel?

In den meisten Fällen muss der Gierwinkel bei 0° bleiben, aber wenn die Position zu außermittig ist, kann der Gierwinkel es ermöglichen, das Sichtfeld der Kamera auf den zu überwachenden Bereich zu konzentrieren.

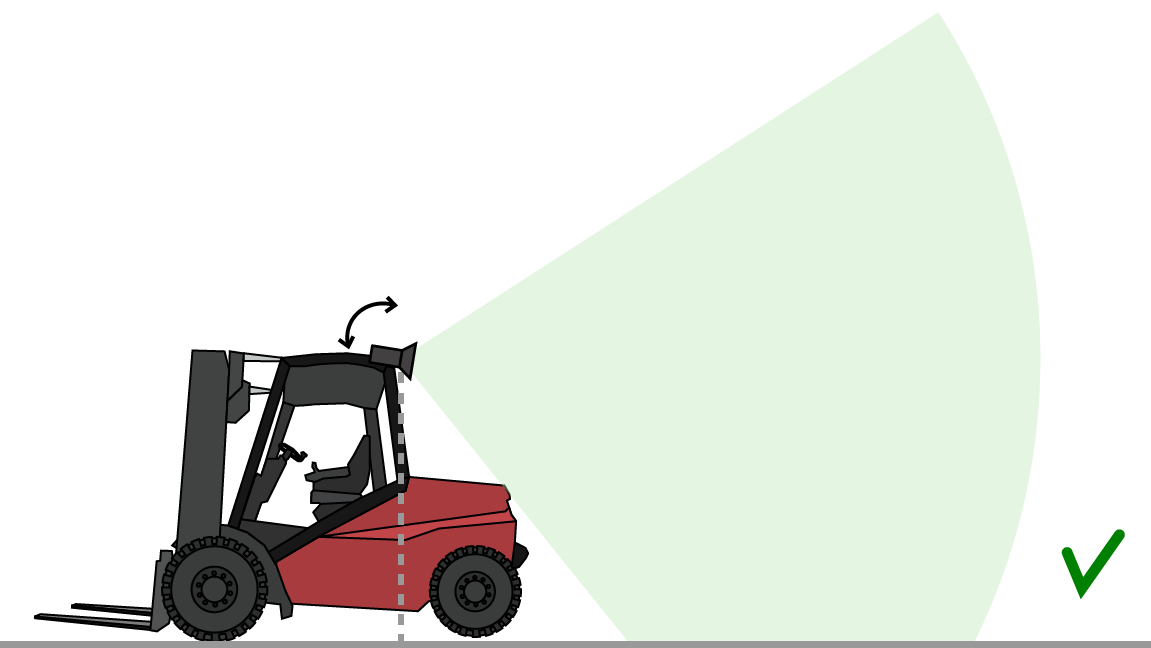

Welcher Neigungswinkel?

Der Neigungswinkel hängt von der Höhe und dem Sichtfeld ab.

• Wenn das Sichtfeld frei ist, wird der Winkel der Kamera, der die Leistung der Fußgängererkennung maximiert, unten dargestellt.

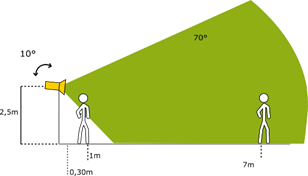

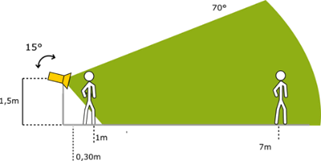

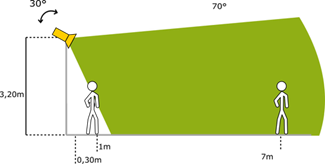

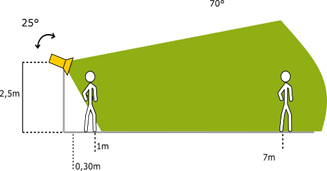

Höhe (m)	Entfernungswinkel (°)	Niedriger Winkel	Hoher Winkel	Leistung der Fahrzeugerkennung
1m (3,2ft)	[5° +5°] Achten Sie darauf, dass Sie die Kamera nicht mit einem Winkel von 0° installieren.			Zone: Min : 30cm Max. charakterisiert: 20m Max: > 20m (Sonderauswertung 📧hotline@blaxtair.com)
1.50m (4,9ft)	[10° +/-5° ]			Zone: Min : 30cm Max. charakterisiert: 20m Max: > 20m (Sonderauswertung 📧hotline@blaxtair.com)
2m (6,5ft)	[15° +/-5° ]			Zone: Min : 0,5m Max. charakterisiert: 20m Max: > 20m (Sonderauswertung 📧hotline@blaxtair.com)
2.5m (8,2ft)	[17.5° +/- 7.5°]			Zone: Min : 1m Max. charakterisiert: 20m Max: > 20m (Sonderauswertung 📧hotline@blaxtair.com)
3.2m (10,5ft)	[25° +/-5° ]			Zone: Min : 1,5m Max. charakterisiert: 20m Max: > 20m (Sonderauswertung 📧hotline@blaxtair.com)

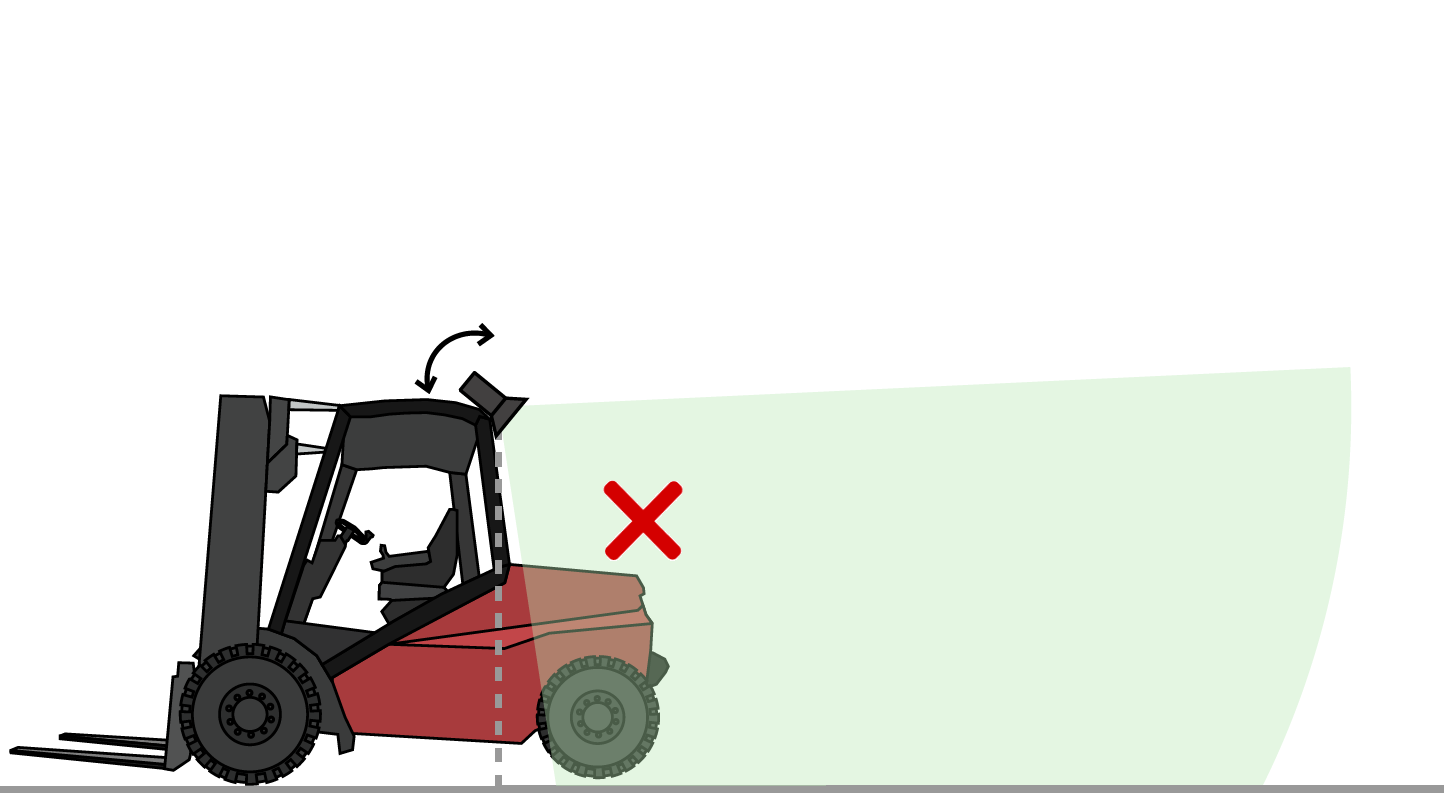

• Befindet sich nach der obigen Winkelempfehlung ein Hindernis im Blickfeld der Kamera, muss der Kamerawinkel so nah wie möglich an den Bereich auf dem Tisch heranreichen, ohne das Hindernis zu berühren:

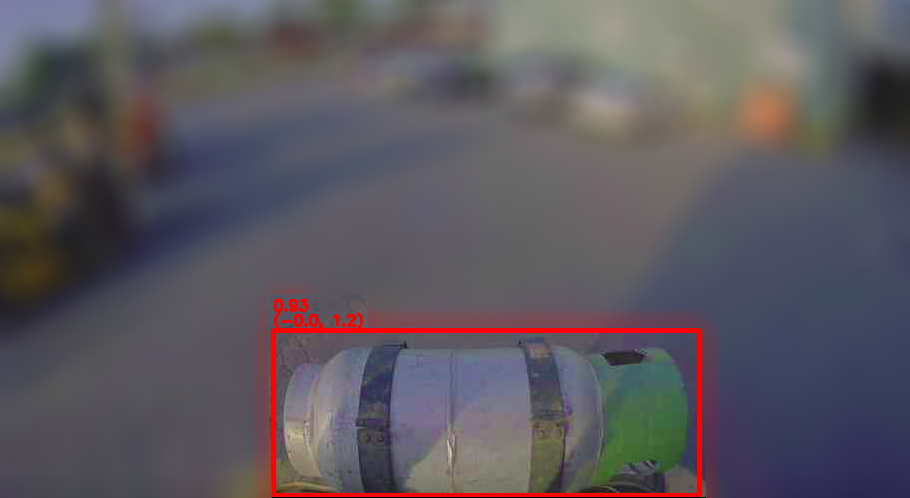

Hindernisse im Sichtfeld der Kamera sollten so weit wie möglich vermieden werden, insbesondere an den Teilen des Fahrzeugs, an denen der Blaxtair installiert ist:

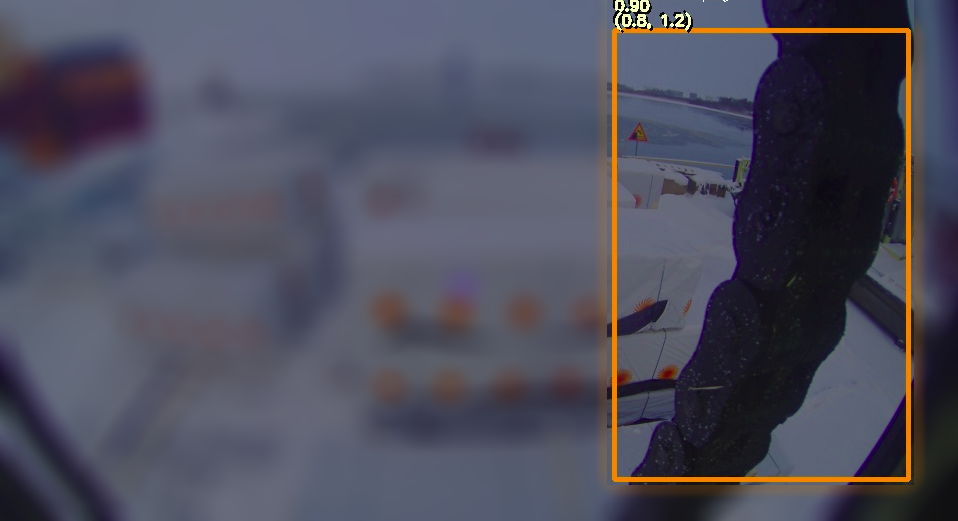

Mast
Kraftstofftank

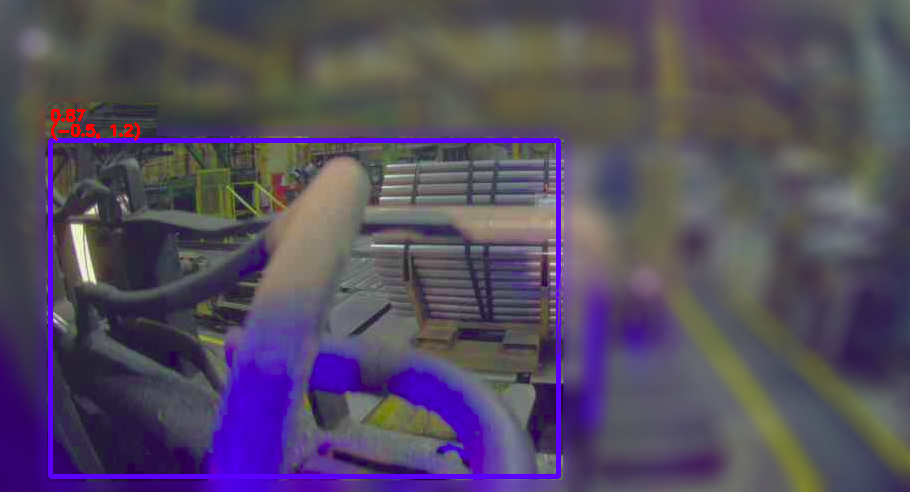

Kabel und Schläuche

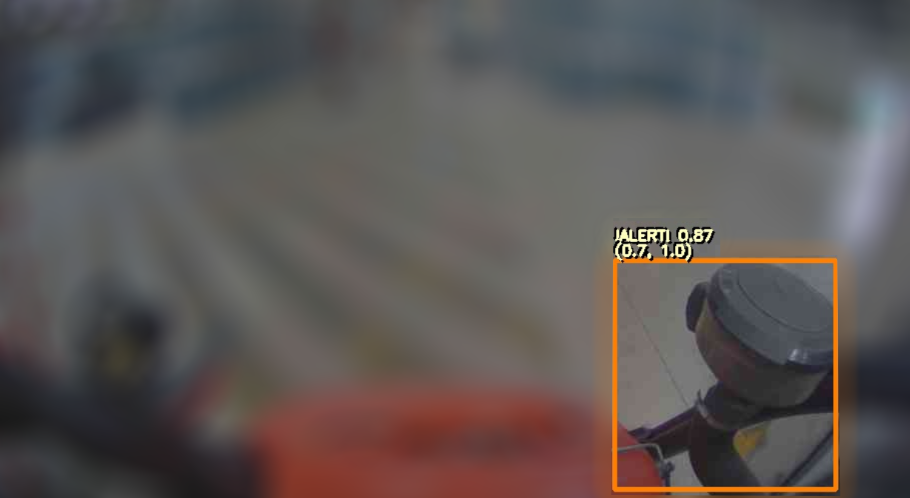

Auspufftopf

Was passiert, wenn der Kunde über 20 m (60,6 ft) hinaus erkennen möchte?

Die Leistungen sind nicht garantiert.

Erkennungen über 20 m hinaus sind zwar möglich, jedoch ist die Systemleistung nicht vollständig charakterisiert.
Die Installation muss vom Blaxtair-Team überprüft werden, um die vorgesehenen Nennleistungen sicherzustellen.

Konfigurieren Sie die Zonen

Die Konfiguration muss entsprechend der Installation vorgenommen werden. Ein passender Artikel über die Zonenkonfiguration: 6.4 Configuration
