1 - Pinout

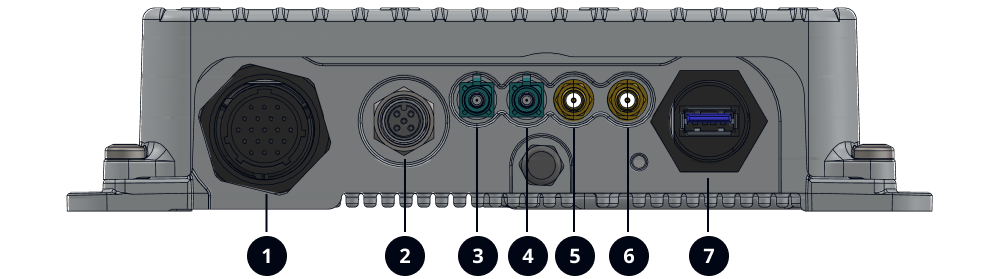

Der Hauptanschluss ist Anschluss 1 in der folgenden Abbildung
|
Verarbeitungseinheit - Hauptanschluss - 1 |
Stecker des Hauptkabels |
||
|---|---|---|---|
|
|
||
|
Pinout |
Funktion |
Beschreibung |
Empfohlener Kabelquerschnitt |
|
L |
B+ |
Batteriebetrieb (+12/+24V) * |
AWG20 |
|
K |
B+ |
Batteriebetrieb (+12/+24V) * |
AWG20 |
|
N |
B- |
Batterie Masse * |
AWG20 |
|
U |
B- |
Batterie Masse * |
AWG20 |
|
M |
Zündung |
Diskreter Eingang Zündsignal
|
AWG20 |
|
B |
Disc_In1_GND |
Diskreter Eingang 1 Masse |
AWG22 |
|
A |
Disc_In1 |
Diskreter Eingang 1 Signal
|
AWG22 |
|
C |
Disc_In2_GND |
Diskreter Eingang 2 Masse |
AWG22 |
|
P |
Disc_In2 |
Diskreter Eingang 2 Signal
|
AWG22 |
|
R |
Disc_Out1 |
Diskretes Ausgangssignal 1
|
AWG22 |
|
V |
Disc_Out1_GND |
Diskreter Ausgang 1 Masse |
AWG22 |
|
S |
Disc_Out2 |
Diskretes Ausgangssignal 2
|
AWG22 |
|
T |
Disc_Out2_GND |
Diskreter Ausgang 2 Masse |
AWG22 |
|
J |
Disc_Out3 |
Diskretes Ausgangssignal 3
|
AWG22 |
|
H |
Disc_Out3_GND |
Diskreter Ausgang 3 Masse |
AWG22 |
|
F |
CAN_H |
CAN - 500kbits bei Rload=120R |
AWG22 |
|
G |
CAN_L |
CAN - 500kbits bei Rload=120R |
AWG22 |
|
D |
Power_Disc_Out4 |
Leistung Diskreter Ausgang
|
AWG20 |
|
E |
Disc_Out4_GND |
Leistung Diskrete Masse |
AWG20 |
*Es ist zwingend erforderlich, die beiden (2) B+ (Pin L & K) mit der Batteriespannung und die beiden (2) B- (Pin N & U) mit der Batteriemasse zu verbinden.
2 - Stecker - Artikelnummern
Steckverbinder
|
Abschnitt |
Teilnummer |
Beschreibung |
|---|---|---|
|
A-B |
UTS71419P |
Verarbeitungseinheit Hauptstecker - Souriau-Stecker 19 Pin |
|
UTS6JC1419S |
Hauptkabel - Souriau-Stecker 19 Pin |
|
|
SC20W3S25 |
Hauptkabel - 19 x Souriau-Buchse Kontakt |
|
|
A |
Deutsch 3pin |
Stromversorgung der Verarbeitungseinheit |
|
C |
Deutsch 3pin |
Verlängerung der Stromversorgung |
|
3 wires |
Batterie und Erde (12-24VDC) + Motor/Anlasser (12-24VDC) |
|
|
D |
Deutsch 2pin |
Display-Stromversorgung |
|
E |
8 wires |
Diskrete Ausgänge + CAN |
|
F |
4 wires |
Diskreter Eingang |
