6.3 Installation

Avis d'installation important L'installation de la caméra IA est une étape cruciale de l'installation, car la détection et la localisation du véhicule seront directement influencées par les paramètres d'installation : Si l'angle de pitch de la caméra est plus élevé que l'angle configuré → le système ne déclenchera pas d'alarme pour un véhicule à la fin de la zone de détection (risque de non-détection). Si l'angle de pitch de la caméra est plus bas que l'angle configuré → le système déclenchera une alarme pour un véhicule situé plus loin que la fin de la zone de détection (risque de fausse alarme). L'installation de la caméra est une étape décisive. La caméra doit : Être propre (sans poussière ni empreintes sur la lentille de la caméra), Être solidement fixée à la structure du véhicule, Avoir un champ de vision dégagé : les parties mobiles et statiques du véhicule (comme les fourches, chaînes, mâts, câbles) peuvent obstruer le champ de vision, Prendre en compte le champ de vision de 130° horizontal et 70° vertical, Prendre en compte la hauteur lors de la définition de l'angle de pitch (sauf s'il y a un obstacle bloquant la vue de la caméra), Ne pas avoir d'angle de roulis. Kit de montage Pour installer votre caméra, vous pouvez utiliser : Le kit de montage standard fourni avec votre caméra, Le kit d'installation "pro" en option.

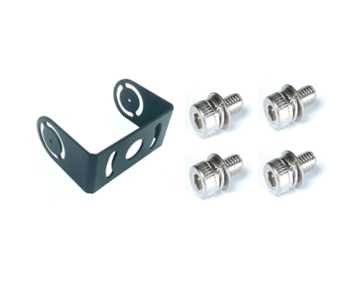

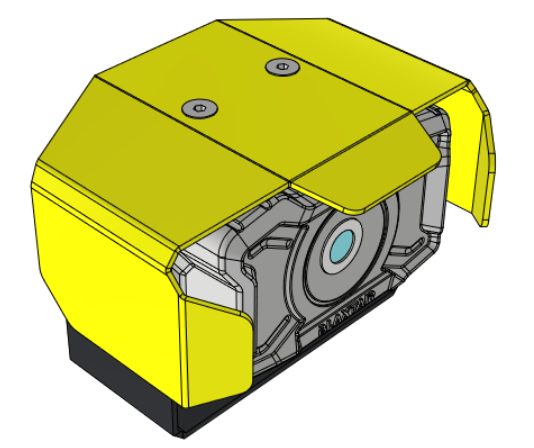

Kit de montage standard		Kit de montage : Support en U court Kit de montage avec support en U 2x vis M6 2x écrous de frein M6 2x rondelles plates M6 Montage de la caméra 4x vis M4

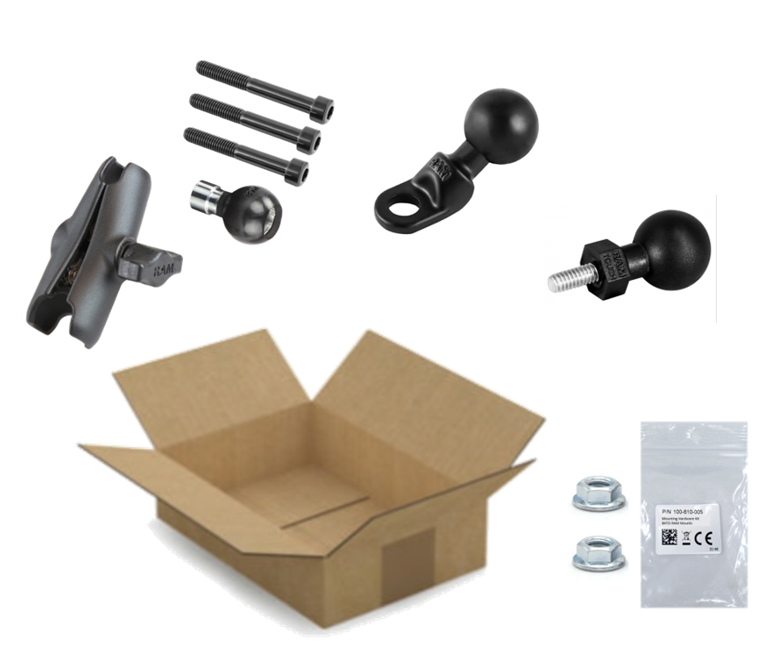

Kit d' "installation pro" en option		Kit de montage : Bras à 6 axes Boule filetée M6-10 pour la caméra Interfaces véhicule (x2) Remplacement des écrous 1/4 de pouce Vis, rondelle et écrou M8

Étapes d'installation

Quelle position sur le véhicule ?

La caméra doit être fixée sur une partie immobile du véhicule. Idéalement, la caméra est centrée sur le véhicule, mais l’essentiel est que le champ de vision reste dégagé.

En cas d’obstacle dans le champ de vision (mât, contrepoids sur un chariot élévateur), la caméra doit être positionnée ailleurs.

À quelle hauteur sur le véhicule ?

Caméra

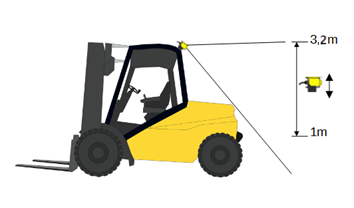

Hauteur d'installation

ℹ️ Pour une détection optimale, installez la caméra à une hauteur comprise entre 1 m et 3,2 m.

Que se passe-t-il au-delà de 3,2 mètres ?

Des installations supérieures à 3,2 mètres sont possibles, car le système fonctionne correctement, mais ses performances ne sont pas entièrement caractérisées. Par conséquent, l'installation ne peut pas être caractérisée de manière générale, mais de manière spécifique.

Vous pouvez contacter l'équipe Blaxtair pour vous assurer que l'installation fournit des performances nominales.

📧hotline@blaxtair.com

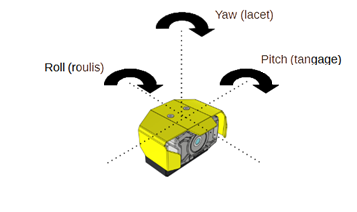

Quel angle pour la caméra ?

À ce stade, vous devez ajuster l'orientation de l'appareil photo.

Quel angle de roulis (Angle de roulis) ?

L'angle de roulis doit rester à 0°.

Quel angle de lacet (Angle de lacet) ?

La plupart du temps, l'angle de lacet doit rester à 0°, mais si la position est trop décentrée, l'angle de lacet peut permettre au champ de vision de la caméra de se concentrer sur la zone à surveiller.

Quel angle de tangage (Angle de tangage) ?

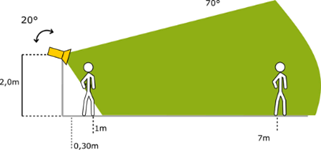

L'angle de tangage dépend de la hauteur et du champ de vision.

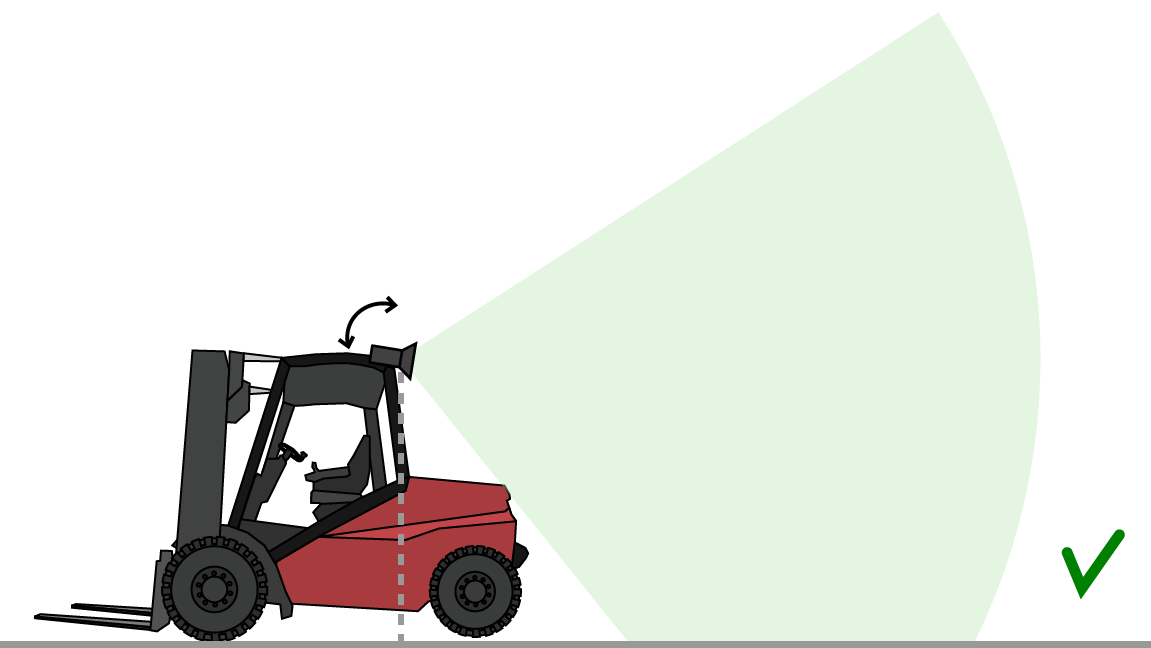

• Si le champ de vision est dégagé, l'angle de la caméra maximisant les performances pour la détection des piétons est présenté ci-dessous.

Performance de la détection des véhicules	Performance de la détection des véhicules	Performance de la détection des véhicules	Performance de la détection des véhicules	Performance de la détection des véhicules
1m (3,2ft)	[5° +5°] Attention à ne pas installer la caméra avec un angle de 0°.			Zone: Min : 30cm Max caractérisé: 20m Max: > 20m (analyse spéciale 📧hotline@blaxtair.com)
1.50m (4,9ft)	[10° +/-5° ]			Zone: Min : 30cm Max caractérisé: 20m Max: > 20m (analyse spéciale 📧hotline@blaxtair.com)
2m (6,5ft)	[15° +/-5° ]			Zone: Min : 0,5m Max caractérisé: 20m Max: > 20m (analyse spéciale 📧hotline@blaxtair.com)
2.5m (8,2ft)	[17.5° +/- 7.5°]			Zone: Min : 1m Max caractérisé: 20m Max: > 20m (analyse spéciale 📧hotline@blaxtair.com)
3.2m (10,5ft)	[25° +/-5° ]			Zone: Min : 1,5m Max caractérisé: 20m Max: > 20m (analyse spéciale 📧hotline@blaxtair.com)

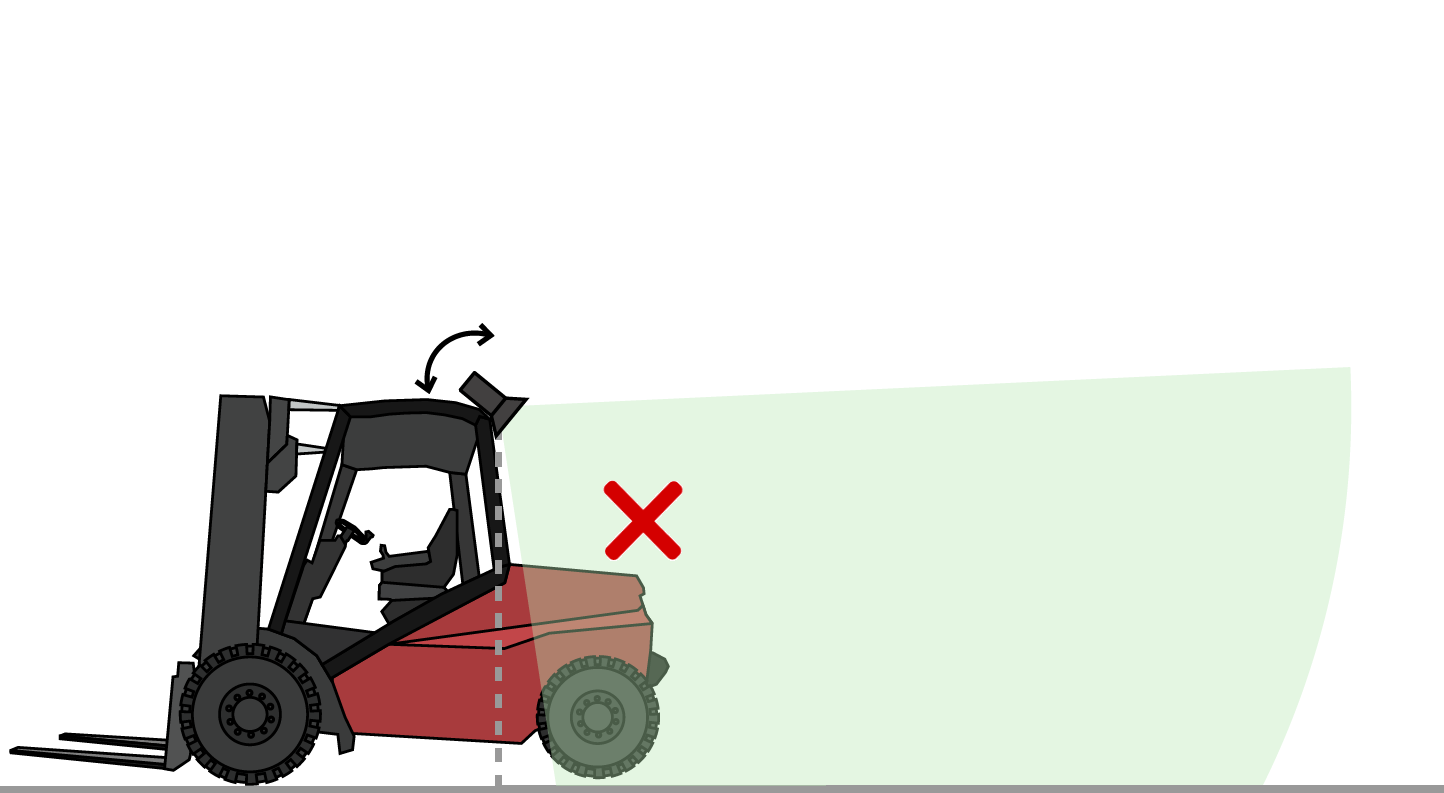

• Si, en suivant la recommandation d'angle ci-dessus, un obstacle se trouve dans le champ de vision de la caméra, l'angle de la caméra doit être aussi proche que possible de la portée sur la table, tout en évitant l'obstacle :

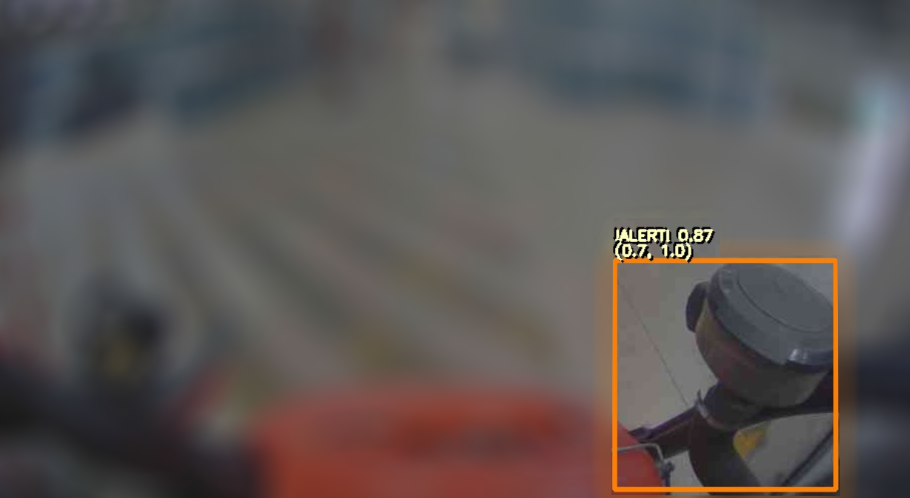

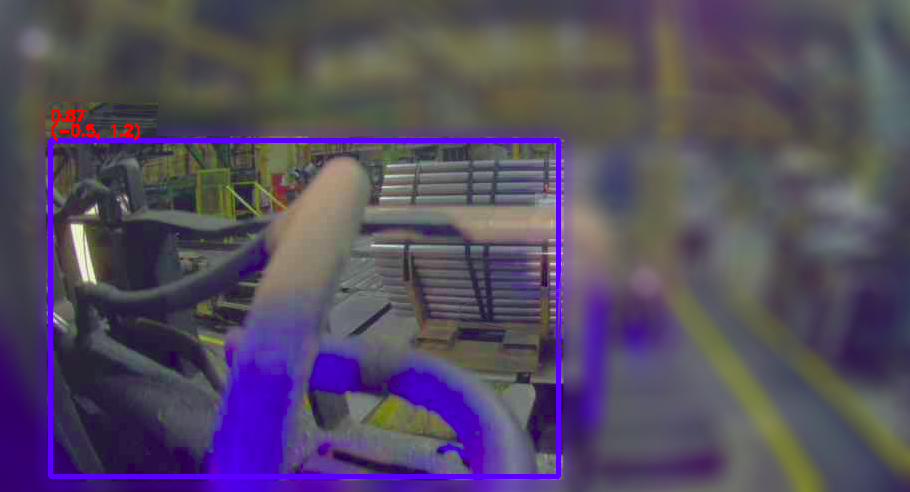

Les obstacles dans le champ de vision de la caméra doivent être évités autant que possible, en particulier les parties du véhicule où le blaxtair est installé :

Mât

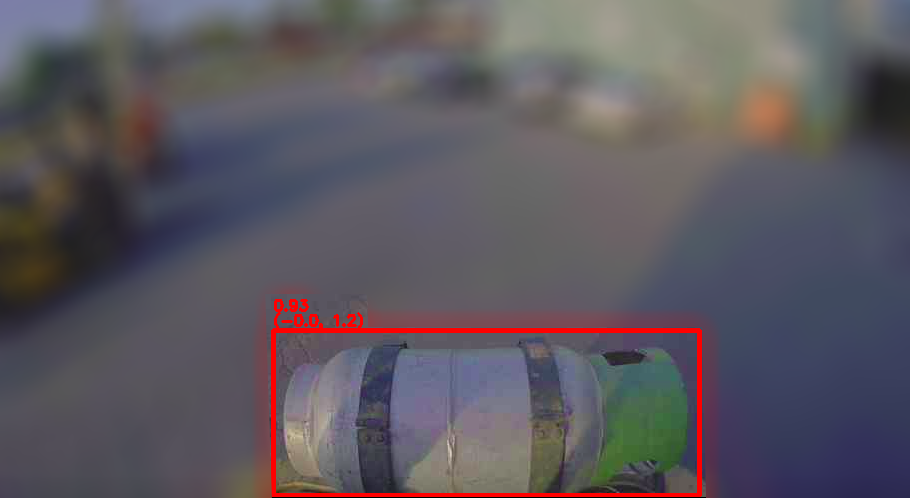

Réservoir de carburant

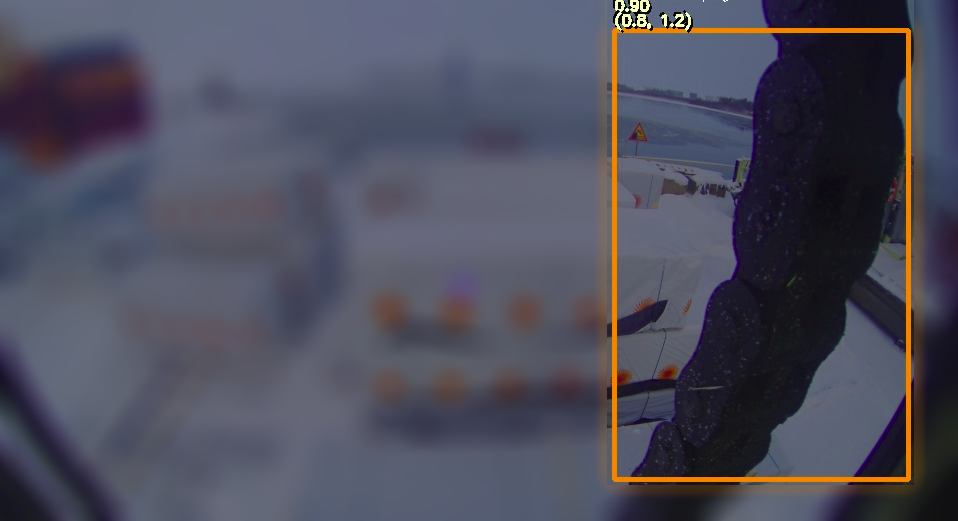

Câbles et tuyaux
Silencieux

Que se passe-t-il si le client souhaite détecter au-delà de 20 m ?

Les performances ne sont pas garanties

Des détections au-delà de 20m sont possibles mais les performances du système ne sont pas entièrement caractérisées. L'installation doit être vérifiée par l'équipe Blaxtair afin de s'assurer des performances nominales.

Configurer les zones

La configuration doit être effectuée en fonction de l'installation. Un article sur la configuration des zones : 6.4 Configuration
