4.5. HMI (Bildschirm, Maus, Fernbedienung)

Der Blaxtair Origin hat auch einige IHM, um den Bildschirmton, die Bildschirmaufteilung,... zu steuern.

1 - Welche Referenzen sind betroffen?

Produktfoto

Beschreibung

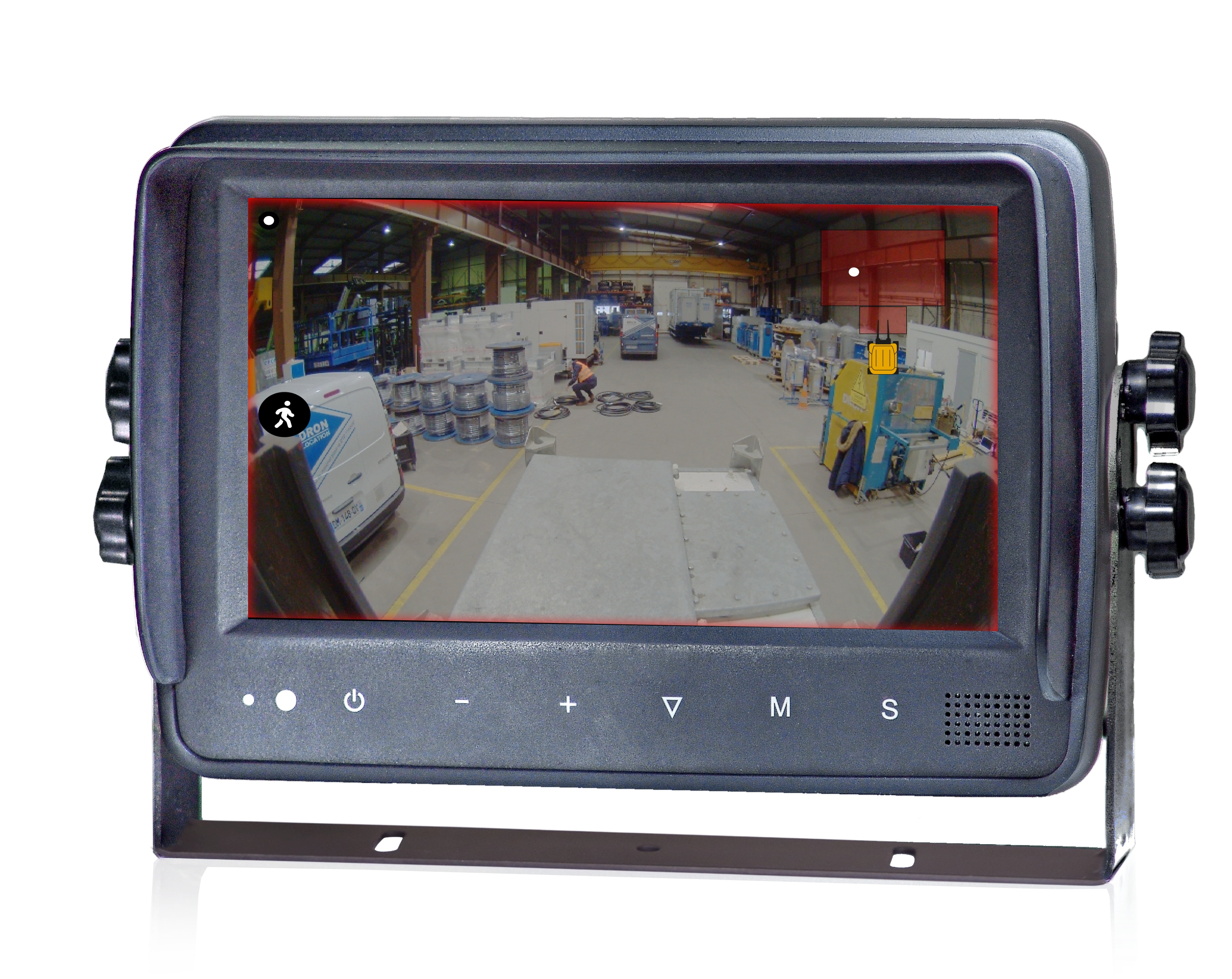

Blaxtair Origin Standard-Monito
Aktenzeichen: 200-514-002

2 - Einstellen des Display-Tons

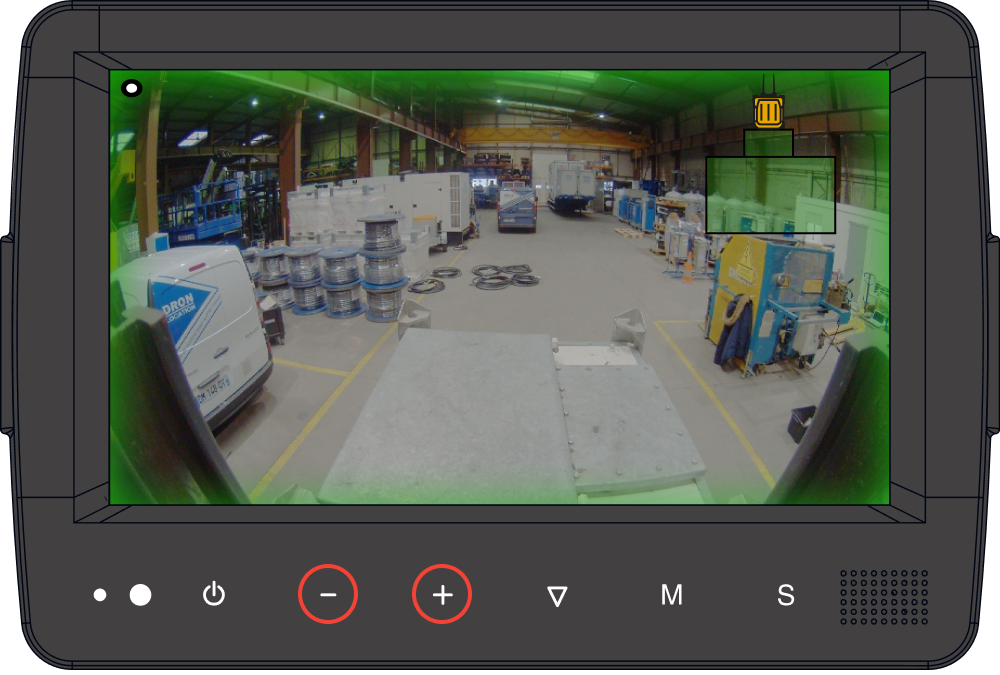

Mit der Lautstärketaste auf dem Bildschirm ( image-20240704-124419.png oder image-20240704-124426.png ) können Sie die Lautstärke zwischen einem vom Installateur oder Bauleiter festgelegten Mindestpegel und einem Höchstpegel einstellen.


3 - Wie stellt man die Lautstärke des Monitors ein?

Die Lautstärke kann über die Fernbedienung auf einen bestimmten Wert oder einen bestimmten Wertebereich festgelegt werden.

  • Der Benutzer kann die Lautstärke nur direkt mit den Tasten auf dem Monitor ändern.

  • Der Bereich der Lautstärke, der vom Benutzer verändert werden kann, kann in den Einstellungen des Monitors festgelegt werden.

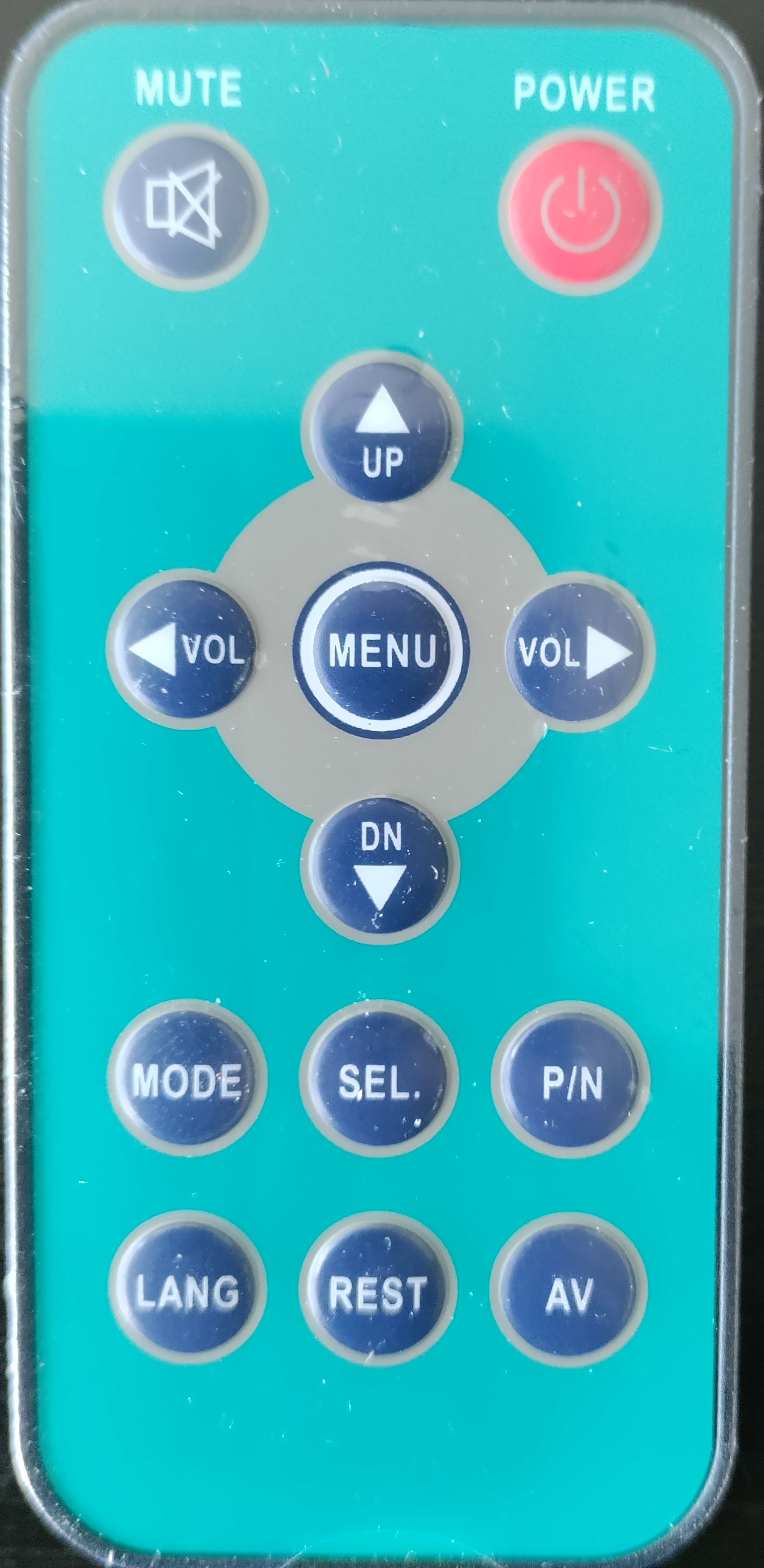

  • Die Verwendung der im Lieferumfang des Monitors enthaltenen Fernbedienung ist obligatorisch. Die Batterie ist aufgrund der Liefervorschriften nicht mehr im Lieferumfang enthalten. (Batterietyp: CR2025 3Volt)


  • "Menü" für den Zugriff auf die Einstellungen

  • "VOL." rechts und links, oben und unten zum Navigieren

  • "SEL." zur Auswahl/Bestätigung einer Einstellung

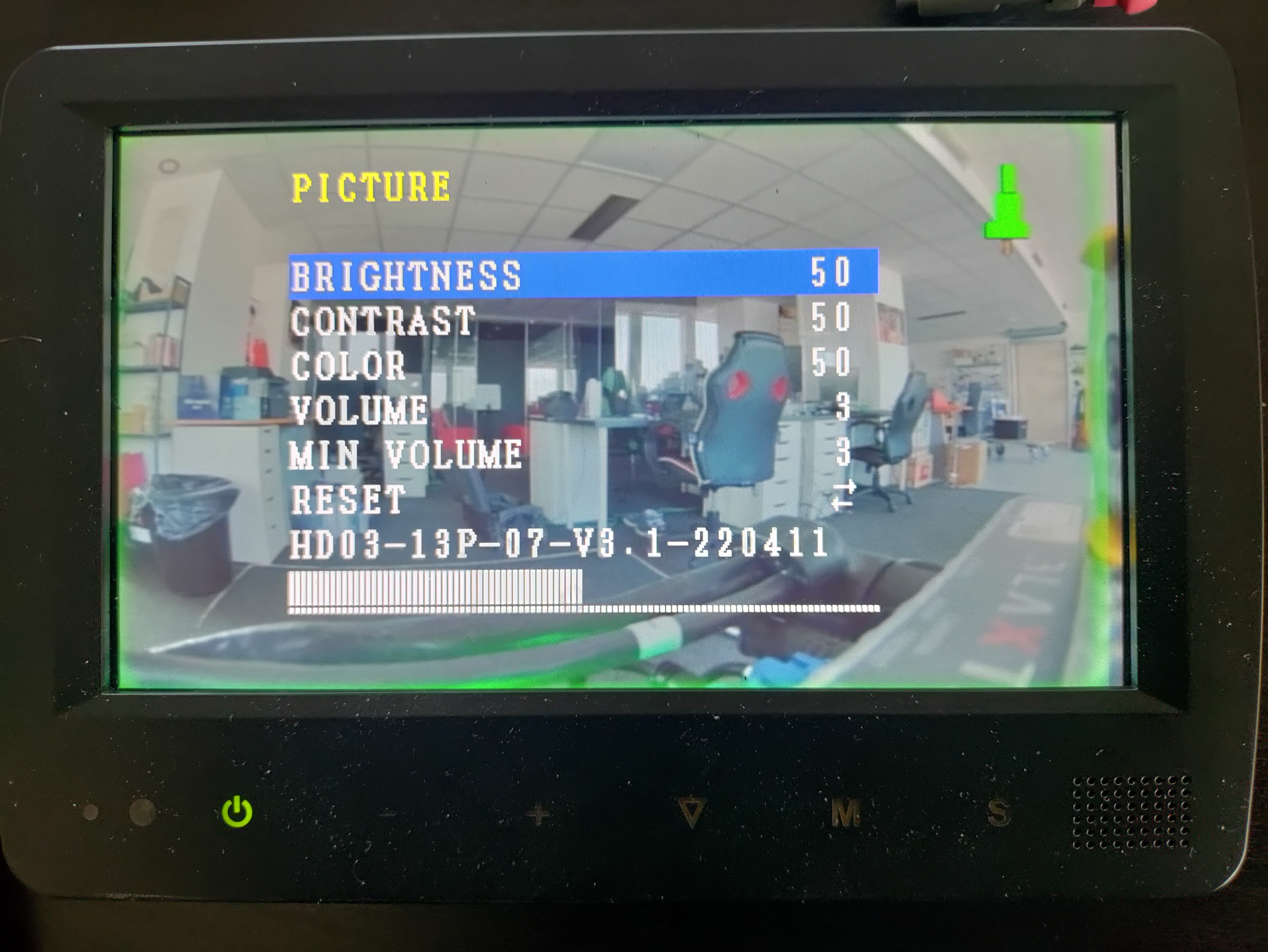

  • Drücken Sie "Menu", um die Einstellungen anzuzeigen


  • Die Zeile "MIN VOLUME" kann so eingestellt werden, dass der minimale Schallpegel, der mit den physischen Tasten verfügbar ist, gesperrt wird.

  • Min/Max-Pegel: 3 bis 15, 3 entspricht 10%, 15 entspricht 100%.

  • Wenn "MIN VOLUME" auf 15 (100%) eingestellt ist, bedeutet dies, dass der Benutzer nicht in der Lage ist, den Tonpegel auf dem Bildschirm zu reduzieren.
