6.3 Instalación
|
Aviso importante de instalación La instalación de la cámara de IA es un paso crítico, ya que la detección y la localización de los vehículos estarán directamente afectadas por los parámetros de instalación:
La instalación de la cámara es un paso decisivo. La cámara debe:
Kit de montajePara instalar su cámara puede utilizar el:
|

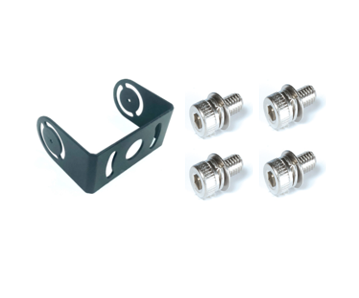

Kit de montaje estándar |   | Kit de montaje:
|

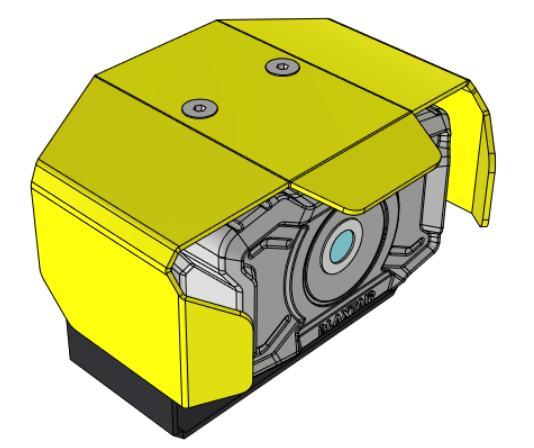

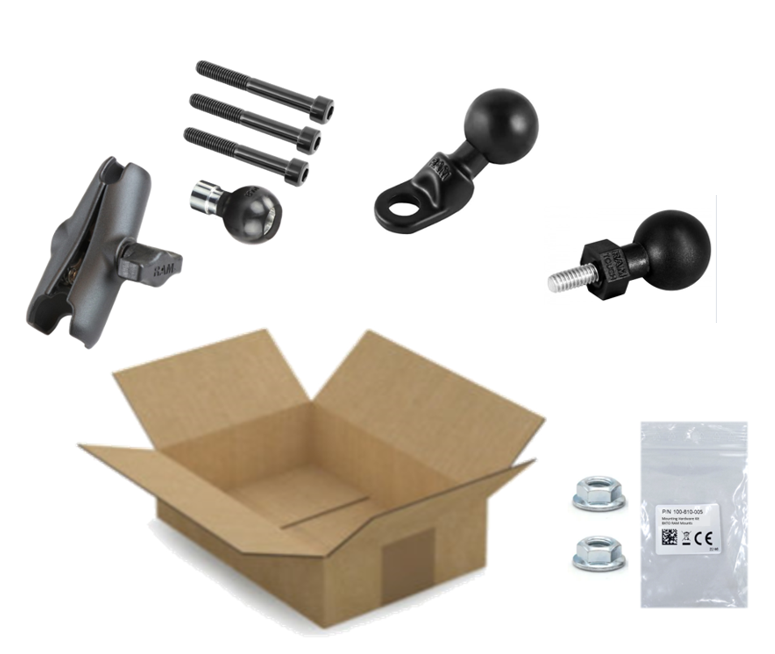

Kit de instalación profesional opcional |  | Kit de montaje:
|
Pasos de la instalación

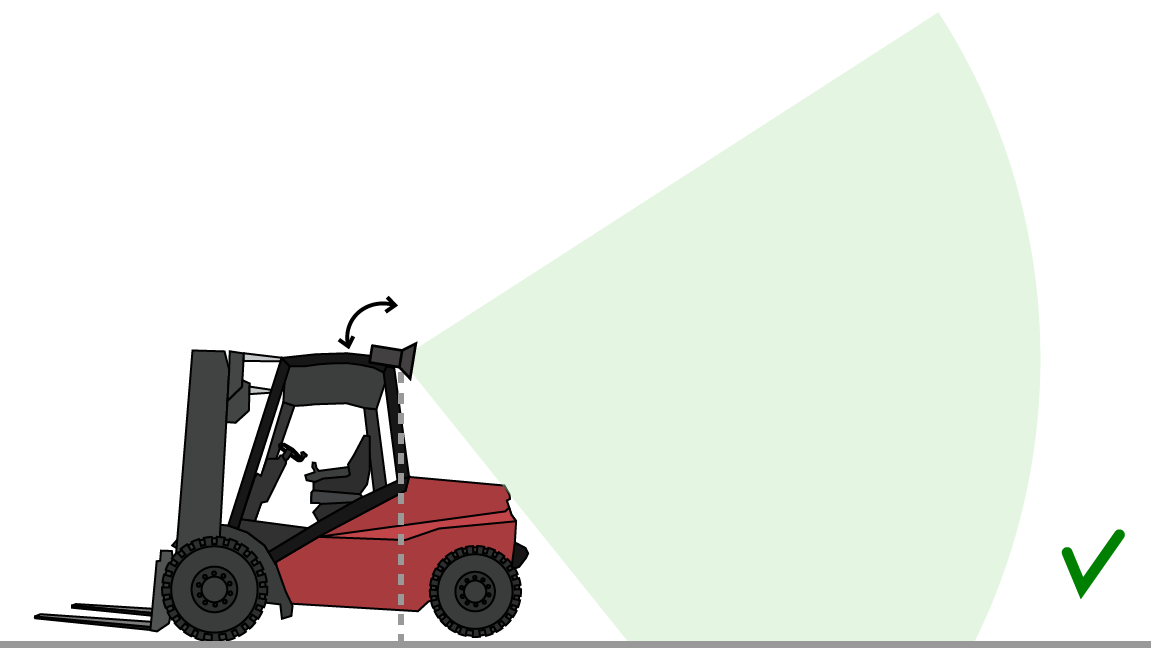

¿En qué posición del vehículo?
La cámara debe fijarse en una parte inmóvil del vehículo. Lo ideal es que la cámara esté centrada en el vehículo, pero lo más importante es que el campo de visión sea claro.

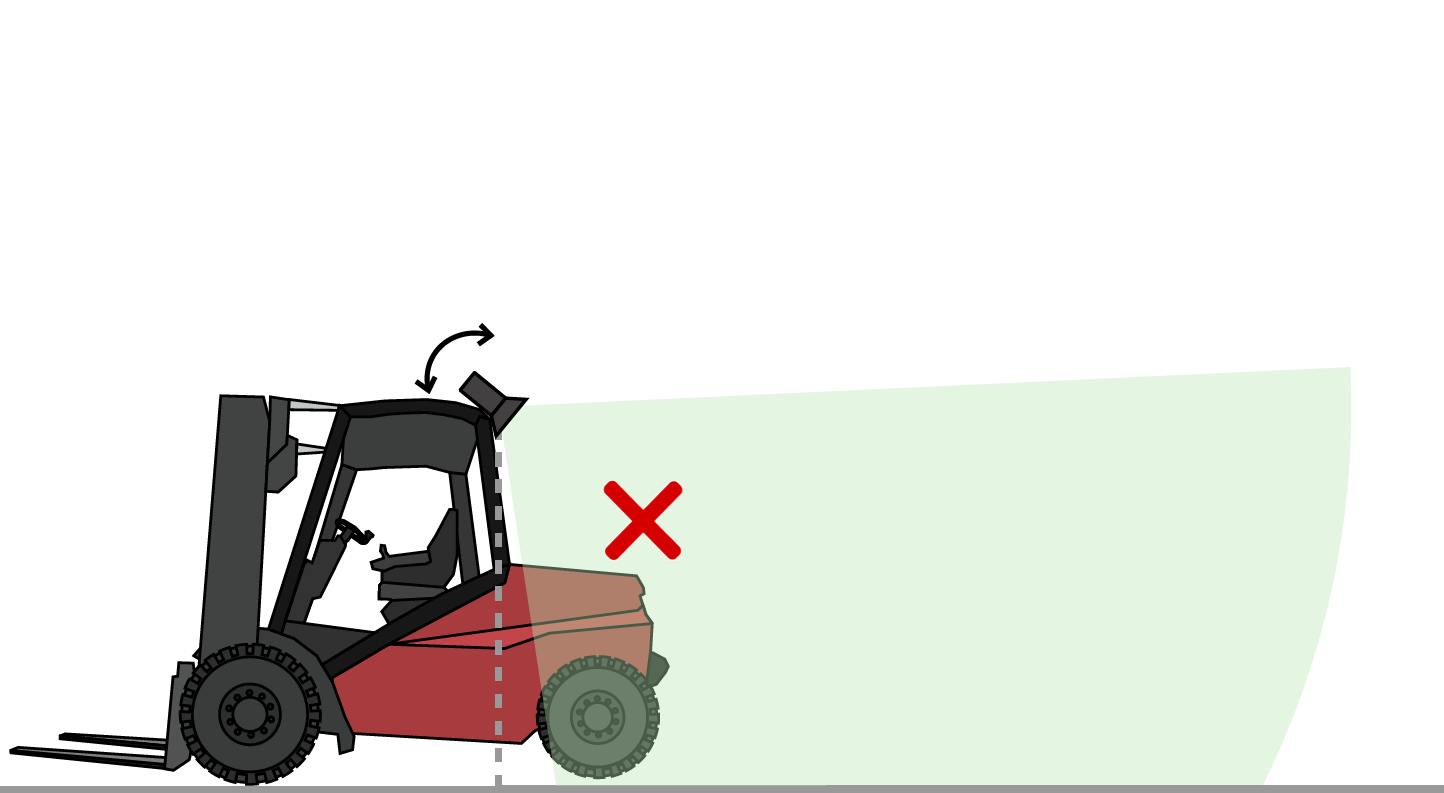

En caso de obstáculo en el campo de visión (mástil, contrapeso de una carretilla elevadora), la cámara debe colocarse en otro lugar .
¿A qué altura del vehículo?
Cámara |
Instalación en altura |
 |

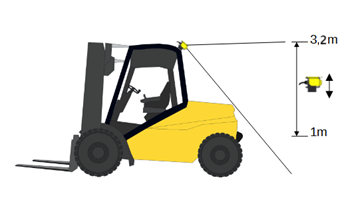

ℹ️ Para una detección óptima, instale la cámara a una altura comprendida entre 1 m y 3,2 m. |
¿Qué ocurre por encima de los 3,2 metros?
Las instalaciones de más de 3,2 metros son posibles, ya que el sistema funciona correctamente, pero el rendimiento del sistema no está totalmente caracterizado. En consecuencia, la instalación no puede caracterizarse de forma general, sino específica.
Puede ponerse en contacto con el equipo Blaxtair para asegurarse de que la instalación proporcione las prestaciones nominales

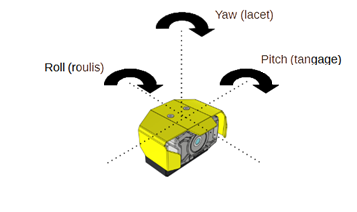

¿Qué ángulo de cámara?
En este punto, tendrá que ajustar la orientación de la cámara.
¿Qué ángulo de balanceo?
El ángulo de balanceo debe permanecer en 0°.
¿Qué ángulo de guiñada?
La mayoría de las veces, el ángulo de guiñada debe permanecer a 0°, pero si la posición está muy descentrada, el ángulo de guiñada puede permitir que el campo de visión de la cámara se centre en la zona a vigilar.
¿Qué ángulo de inclinación?

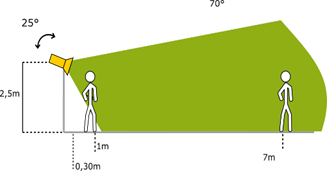

El ángulo de inclinación depende de la altura y del campo de visión.
Si el campo de visión está despejado, a continuación se presenta el ángulo de la cámara que maximiza las prestaciones para la detección de peatones.

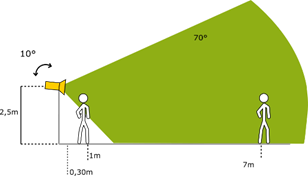

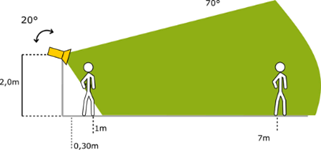

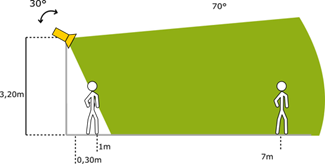

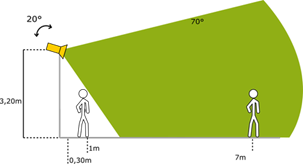

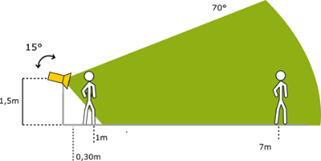

Altura (m) | Ángulo de alcance (°) | Ángulo bajo | Ángulo alto | Detección de vehículos |
1m (3,2ft) | [5° +5°] tenga cuidado de no instalar la cámara con un ángulo de 0° | Zona:
| ||
1.50m (4,9ft) | [10° +/-5° ] | Zona:
| ||
2m (6,5ft) | [15° +/-5° ] | Zona:
| ||
2.5m (8,2ft) | [17.5° +/- 7.5°] | Zona:
| ||
3.2m (10,5ft) | [25° +/-5° ] | Zona:
|
Si siguiendo la recomendación de ángulo anterior, un obstáculo se encuentra en el campo de visión de la cámara, el ángulo de la cámara tiene que estar lo más cerca posible del alcance sobre la mesa pero evitando el obstáculo:
 |  |
Los obstáculos en el campo de visión de la cámara deben evitarse en la medida de lo posible, especialmente en las partes del vehículo en las que está instalado el blaxtair:

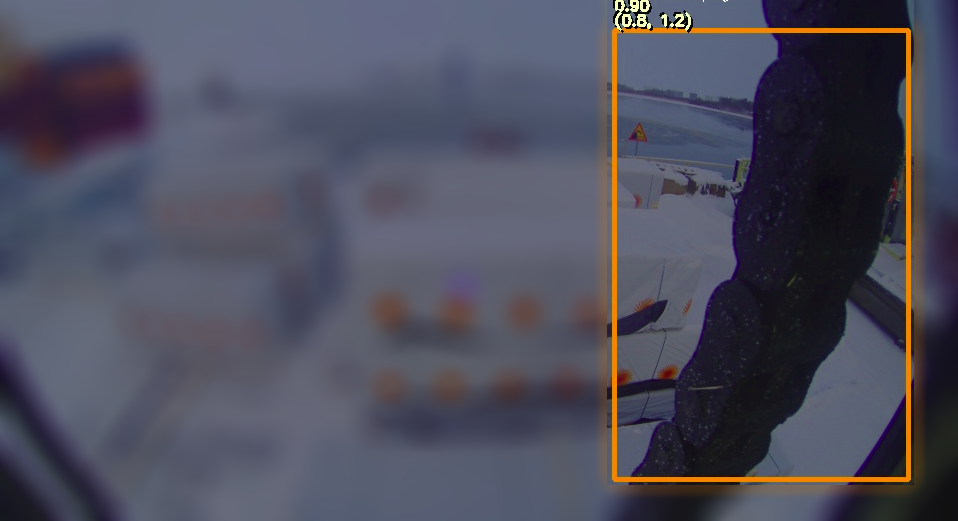

Mástil |  |

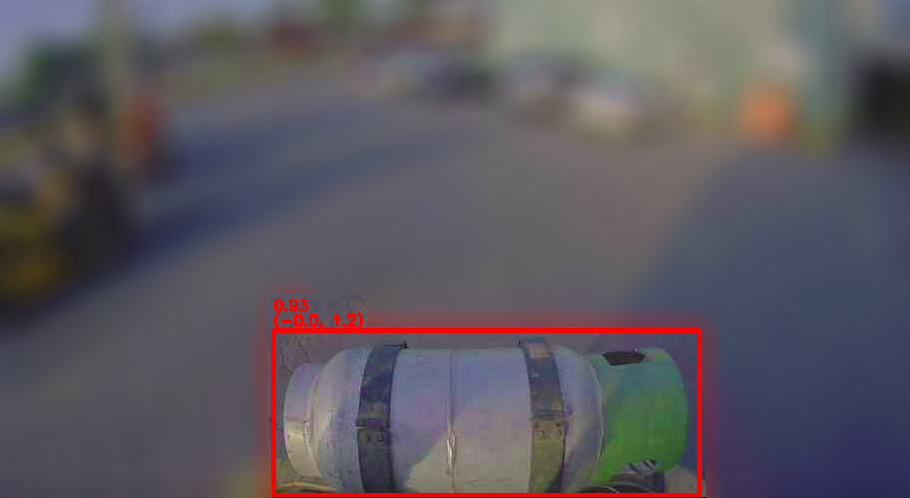

Depósito de combustible |  |

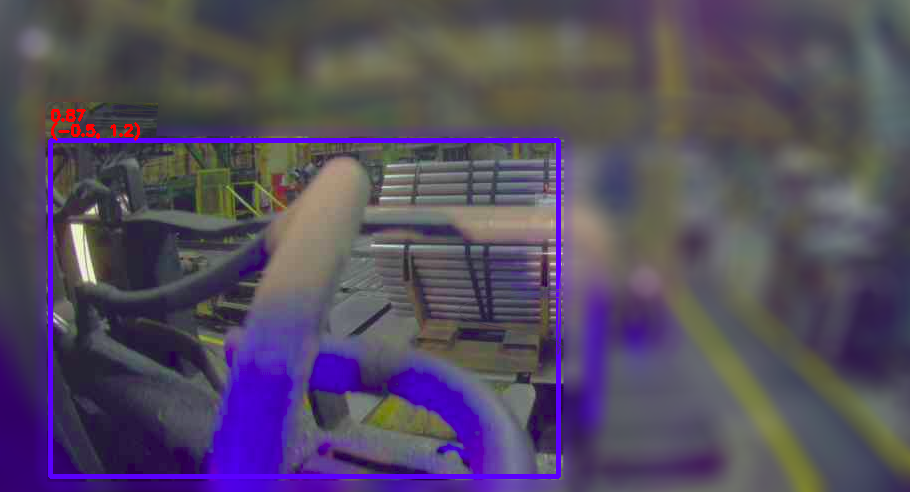

Cables y mangueras |  |

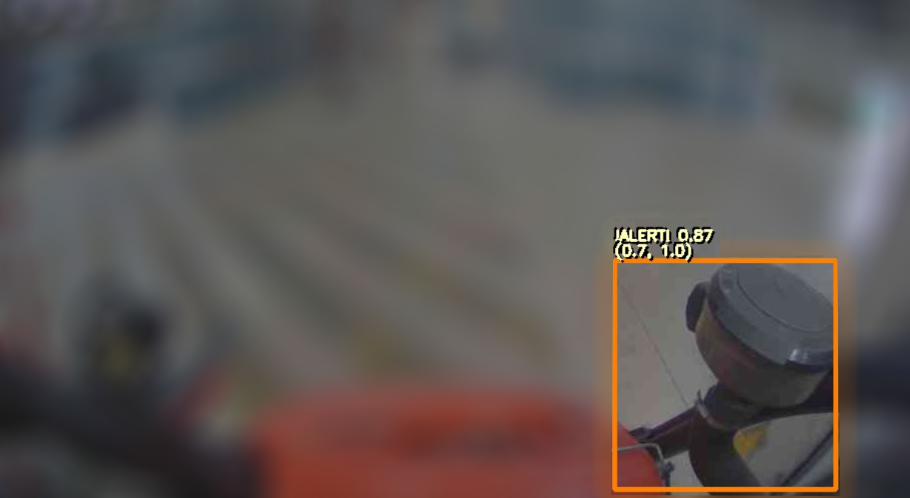

Silenciador |  |
¿Qué ocurre si el cliente quiere detectar más allá de 20 m?Performances are not guaranteed
Las detecciones a más de 20 m son posibles, pero el rendimiento del sistema no está totalmente caracterizado. La instalación requiere una comprobación por parte del equipo Blaxtair para garantizar el rendimiento nominal.
Configurar las zonas
La configuración debe realizarse en función de la instalación. Un artículo adecuado relativo a la configuración de zonas: 6.4 Configuration
