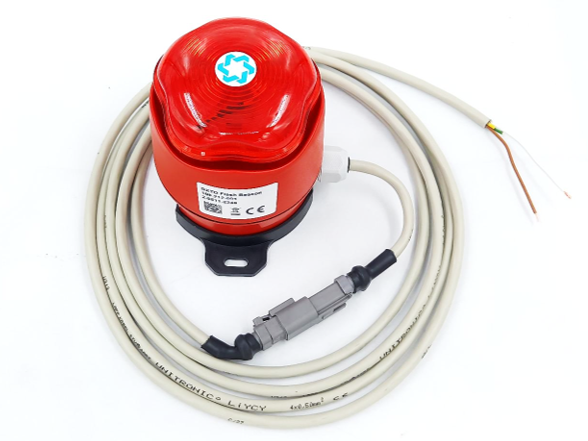

Flash Beacon
Description
Avertisseurs sonores pour le système Blaxtair Origin
Notre balise flash combine l’esthétique d’un sondeur avec la dernière technologie stroboscopique pour créer une combinaison sondeur/balise extrêmement efficace
-
Résistant aux intempéries - IP66
-
Consommation de courant ultra-faible
-
Plage de température de -20°C à +55°C
-
Choix de 3 niveaux de volume
|
|---|
Certifications et homologations
|
Normes |
Type |
|
Protection contre l’eau et la poussière |
Indice de protection IP66 |
|
Marques |
CE, RoHS |
|
Région |
Conformité réglementaire/labels de qualité |
|
Europe |
CE |
Notes d’installation / configuration
|
Vue de face |
Vue arrière |
|
|
|
Vue latérale |
Vue de dessus |
|
|
|
Volume de sortie sonore |
||
|---|---|---|
|

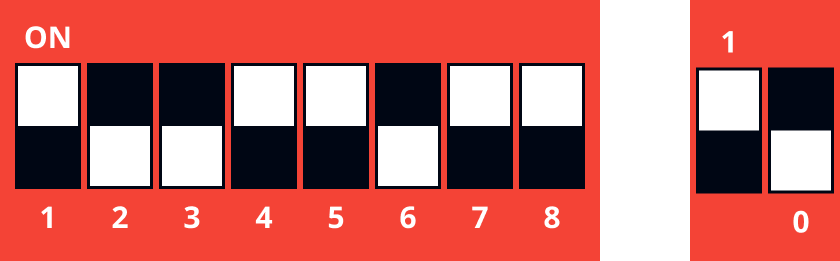

Schéma des commutateurs |
||
Modifiez le volume de sortie via les commutateurs 7 et 8 |
||
|
|
|
Spécifications techniques
Électrique
|
Tension nominale |
12 à 24 Vcc |
|
Tension d’entrée |
9 à 30 Vcc |
|
Consommation de courant flash (typique) |
90 mA @ 12 Vcc
|
|
Consommation de courant de sortie sonore (typique) |
3 mA @ 12 Vdc
|
Lumière
|
Couleur des verres |
Rouge |
|
Fréquence d’éclair |
1/s |
|
Effet de lumière |
Stroboscopique |
|
Type d’ampoule |
Xénon ou Led |
Son
|
Type de sondeur |
Électronique |
|
Fréquence et modèle |
Intermittent 660 Hz - 150 ms activé, 150 ms éteint |
|
Niveau de pression acoustique typique @ 1m sur l’axe |
90 dB @ 12 V
|
Connexion de l’utilisateur
|
Connecteur de balise flash |
Deutsch DT 2 broches |
|
Kit de connecteurs |
Deutsch DT Kit Queue de Cochon 2 broches (Bornes Femelles) |
Mécanique
|
Flash beacon |
|
|---|---|
|
Dimensions (L x H) |
109 x 93 mm (4,3 x 3,7 pouces) |
|
Poids |
280 grammes |
|
Couleur du boîtier |
Rouge |
|
Matériau du boîtier |
ABS |
|
Longueur du câble |
200 millimètre |
|
Longueur du kit de connecteurs |
3 m |
Environnemental
|
Température de fonctionnement |
-20 °C à +55 °C (-4 °F à 131 °F) |
|
Température de stockage |
-20 °C à +55 °C (-4 °F à 131 °F) |
Informations de commande
|
Balise flash |
||
|---|---|---|
|
100-212-001 |
Code SH |
8530900000 |
|
Blaxtair Origin Flash Beacon avec câble de 3 m (connecteur Deutsch), kit de connexion pour le câble principal de l’unité de traitement et support de montage |
||
