7.1 Einstellbare Zeitverzögerung

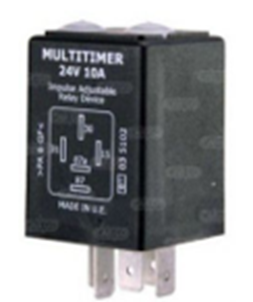

Produktreferenz: 199-760-005 (12V) und 199-760-006 (24V)

Ziel des Relais

Dieses Relais ermöglicht es, das gesamte Blaxtair-System mit Strom zu versorgen für einen festgelegten Zeitraum, nachdem der Motor abgeschaltet wurde. Es ist einstellbar zwischen 1 Minute und 1 Stunde. Um den Verbrauch und die notwendigen Abschaltzeiten zu erfahren, beziehen Sie sich auf die Dokumentation des betreffenden Blaxtair-Systems.

Anwendungsfall – Wann verwenden?

• Für Fahrzeuge mit häufigen Motorstopps.

• Notwendigkeit, die Abschaltzeit von Blaxtair anzupassen, um Sicherheit und Batterielebensdauer zu kombinieren.

Technischer Betrieb

• Fortsetzung der Stromversorgung für Blaxtair für eine einstellbare Dauer nach dem Motorstillstand.

• Es wird mit einer 2-Drehknopf-Konfiguration eingestellt, die sich am Relais befindet.

Verfügbare Einstellbereiche

Betrieb über Drehknopf

Das Relais verwendet zwei Knöpfe:

• Drehknopf A: Auswahl des Zeitbereichs

• Drehknopf B: Einstellung Ende der Frist in diesem Bereich

Beispiel:

Um eine Abschaltung nach 25 Minuten einzustellen:

1. Drehknopf A auf Position A5 drehen

2. Drehknopf B auf Position B2 einstellen

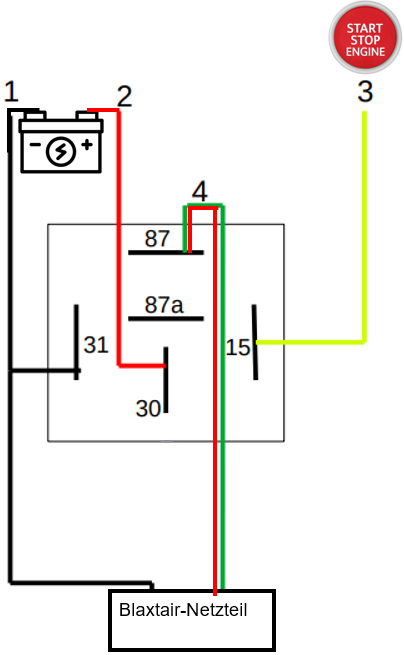

‌Elektrischer Anschluss

Hier sind die Verdrahtungsreferenzen:

•87 / 87a / 30: Relaisanschlüsse

•1 – Fahrzeugmasse

•2 – Hauptstromversorgung des Fahrzeugs

•3 – Zündkontakt des Fahrzeugs

•4 – Zündleitung von Blaxtair

📍Schließen Sie das Relais zwischen der Stromversorgung und der Zündleitung von Blaxtair an.

Überprüfung:

A. Stellen Sie den Drehknopf auf die gewünschte Position mit ausgeschaltetem Motor.

B. Starten Sie den Motor und warten Sie, bis Blaxtair betriebsbereit ist.

C. Schalten Sie den Motor aus und überprüfen Sie, dass das System während der Timeout-Periode aktiv bleibt.

Schrittanpassung + Drehknopf

Das Relais funktioniert in zwei kombinierten Einstellungen:

1. Der Installateur wählt eine Position A (von A1 bis A8), die einen Zeitbereich definiert.

2. Er verwendet dann den Drehknopf B, um die Dauer innerhalb dieses Bereichs einzustellen:

Drehknopf A	Drehknopf B	Ungefähr erhaltene Zeit.
A1 (1 min)	B0	1 min
	B1	2 min
	B2	3 min
	B3	4 min
A2 (5 min)	B0	5 min
	B1	6 min 15
	B2	7 min 30
	B3	8 min 45
A3 (10 min)	B0	10 min
	B1	11 min 15
	B2	12 min 30
	B3	13 min 45
A4 (15 min)	B0	15 min
	B1	16 min 15
	B2	17 min 30
	B3	18 min 45
A5 (20 min)	B0	20 min
	B1	22 min 30
	B2	25 min
	B3	27 min 30
A6 (30 min)	B0	30 min
	B1	33 min 45
	B2	37 min 30
	B3	41 min 15
A7 (45 min)	B0	45 min
	B1	48 min 45
	B2	52 min 30
	B3	56 min 15
A8 (60 min)	B0 → B3	60 min (fest)
