7.3 Standby-Modus 20 Minuten

Produktreferenz: 199-760-002 (12V) & 199-760-003 (24V)

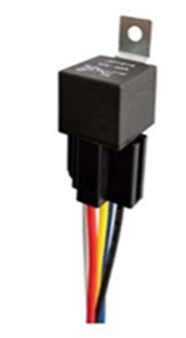

Ziel des Relais

Das Relais ist dafür ausgelegt, jedes Blaxtair-System für 20 Minuten funktionsfähig zu halten, nachdem der Motor gestoppt wurde. Dies ermöglicht die Nutzung ohne Verzögerung beim Systemstart während dieser 20 Minuten.

Anwendungsfall – Wann sollte es verwendet werden?

• Wenn der Motor des Fahrzeugs automatisch abschaltet (z. B. Energiesparmodus oder Stop & Start-System).

• Der Fahrer steigt kurz aus, um eine schnelle Aufgabe zu erledigen (einen Paletten zu scannen, ein Tor zu öffnen usw.).

Dieses Relais ist standardmäßig in den Kits Blaxtair MR130-MR260 und BXT AHD integriert.

Technischer Betrieb

• Das Relais ist ein festes Zeitrelais: Sobald der Motor stoppt, versorgt es das System für 20 Minuten mit Strom. Das Blaxtair bleibt während dieser 20 Minuten aktiv.

• Es funktioniert mit 12V oder 24V, abhängig vom Fahrzeug.

Anschluss

1. Wählen Sie das Relais, das für die Spannung Ihres Fahrzeugs geeignet ist (12V oder 24V).

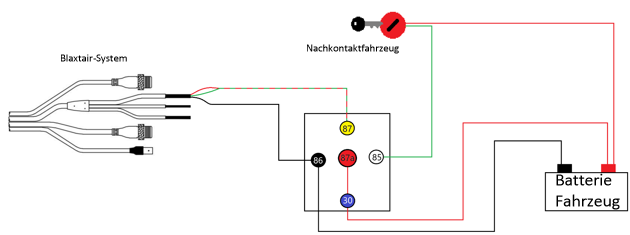

2. Installieren Sie das Relais zwischen Maschinenkontakt und dem Blaxtair-System. (siehe Diagramm auf der Rückseite)

3. Sichern Sie die Relaishalterung an einem sicheren Ort.

4. Überprüfen Sie, dass die Stromversorgung für 20 Minuten nach dem Ausschalten des Motors aufrechterhalten wird.

Hier sind die Verbindungen, die für dieses Relais hergestellt werden müssen:

• 30 – Eingang von der Batterie (12V oder 24V)

• 87a – Eingang von der Batterie (12V oder 24V)

• 87 – Ausgang zum Blaxtair-System

• 85 – Zündschalter (Zündschlüssel)

• 86 – Fahrzeugmasse

📍Verbinden Sie das Relais zwischen der Batterie, dem Motoranschluss und dem Blaxtair-Stromkabel.

Überprüfung

1. Motor ausschalten: das Blaxtair bleibt mit Strom versorgt.

2. 20 Minuten warten: es schaltet sich automatisch aus.

3. Überprüfen Sie, dass das Blaxtair während der 20-minütigen Auszeit weiterhin Alarme signalisiert.
