A continuación, encontrará el manual:

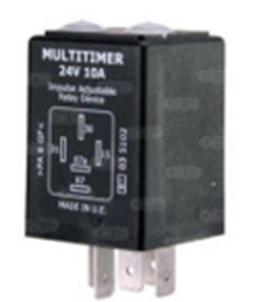

Referencia del producto: 199-760-005 (12V) y 199-760-006 (24V)
Objetivo del relé
Este relé permite mantener todo el sistema Blaxtair alimentado durante un período de tiempo establecido después de que el motor se haya apagado. Es ajustable entre 1 minuto y 1 hora. Para conocer el consumo y los tiempos de desconexión necesarios, consulte la documentación del sistema Blaxtair correspondiente.
Caso de uso – ¿Cuándo usarlo?
-
Para vehículos con paradas frecuentes del motor.
-
Necesidad de personalizar el tiempo de desconexión de Blaxtair para combinar seguridad y duración de la batería.
Funcionamiento técnico
-
Continuar alimentando el Blaxtair durante una duración ajustable después de la parada del motor.
-
Se ajusta utilizando una configuración de 2 diales, ubicados en el relé.
Rangos de ajuste disponibles
Operación por dial
El relé utiliza dos perillas:
-
Dial A: selección del rango de tiempo
-
Dial B: ajuste fin de término en esta playa
Ejemplo:
Para ajustar una desconexión después de 25 minutos:
-
Gire el dial A a la posición A5
-
Ajuste el dial B a la posición B2

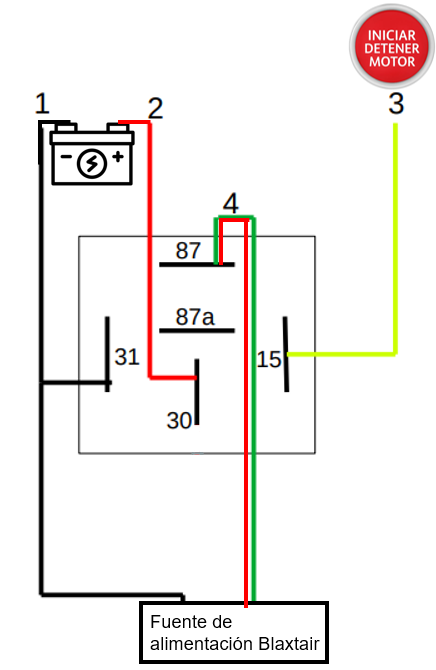

Conexión eléctrica
Aquí están las referencias de cableado:
•87 / 87a / 30: terminales del relé
•1 – Masa del vehículo
•2 – Suministro de energía principal del vehículo
•3 – Contacto de encendido del vehículo
•4 – Cable de encendido de Blaxtair
📍Conecte el relé entre el suministro de energía y el cable de encendido de Blaxtair.
Verificación:
A. Coloque el dial en la posición deseada con el motor apagado.
B. Arranque el motor y espere a que el Blaxtair esté operativo.
C. Apague el motor y verifique que durante el período de espera el sistema permanezca activo.
Ajuste de paso + dial
El relé opera en dos configuraciones combinadas:
-
El instalador elige una posición A (de A1 a A8) que define un rango de tiempo.
-
Luego usa el dial B para ajustar la duración dentro de este rango:
|
Dial A |
Dial B |
Tiempo aproximado obtenido. |
|
A1 (1 min) |
B0 |
1 min |
|
|
B1 |
2 min |
|
|
B2 |
3 min |
|
|
B3 |
4 min |
|
A2 (5 min) |
B0 |
5 min |
|
|
B1 |
6 min 15 |
|
|
B2 |
7 min 30 |
|
|
B3 |
8 min 45 |
|
A3 (10 min) |
B0 |
10 min |
|
|
B1 |
11 min 15 |
|
|
B2 |
12 min 30 |
|
|
B3 |
13 min 45 |
|
A4 (15 min) |
B0 |
15 min |
|
|
B1 |
16 min 15 |
|
|
B2 |
17 min 30 |
|
|
B3 |
18 min 45 |
|
A5 (20 min) |
B0 |
20 min |
|
|
B1 |
22 min 30 |
|
|
B2 |
25 min |
|
|
B3 |
27 min 30 |
|
A6 (30 min) |
B0 |
30 min |
|
|
B1 |
33 min 45 |
|
|
B2 |
37 min 30 |
|
|
B3 |
41 min 15 |
|
A7 (45 min) |
B0 |
45 min |
|
|
B1 |
48 min 45 |
|
|
B2 |
52 min 30 |
|
|
B3 |
56 min 15 |
|
A8 (60 min) |
B0 → B3 |
60 min (fijo) |
