7.2 Gestión de entradas de tensión de 4V a 32V

A continuación, encontrarás el manual:

Manual del usuario - Relés - Gestión de entradas (4V a 32V).pdf

Referencia del producto: 100-760-001

Objetivo del relé

El Relé te permite gestionar señales de entrada bajo voltaje emitidas por el vehículo (por ejemplo, sensor de asiento) permitiendo limitar alarmas irrelevantes (por ejemplo: conductor no presente en el vehículo, vehículo en neutro, etc.). Para cualquier sistema Blaxtair cuando el conductor no está presente.

Caso de Uso – ¿Cuándo Usarlo?

Usa este relé si deseas:

• Prevenir que se activen alarmas Blaxtair cuando el conductor se baja temporalmente de su carrito.

• Mejorar la fiabilidad de los datos que se envían a Blaxtair Connect eliminando las alarmas irrelevantes.

‌

Ejemplo concreto: el conductor se baja para escanear un palé. Sin este relé, se activaría una alarma. Con este relé, el sistema no activa esta alarma ya que el sensor de asiento indica que el camión está vacío.

Funcionamiento técnico

• El relé recoge una señal débil (por ejemplo: 5V de un sensor de asiento).

• Él la convierte en una señal más alta (por ejemplo, 12V a 24V) adecuada para las entradas del sistema Blaxtair.

• Esta señal activa la entrada del sistema, permitiendo o bloqueando el envío de alertas según las reglas configuradas.

Conexión

1. Conectar la salida del sensor de presencia (por ejemplo, sensor de asiento) al Relé.

2. Salida del relé a conectar a la entrada activa del sistema Blaxtair.

3. Verificar el voltaje de salida del relé (adaptado según el voltaje del vehículo: 12V o 24V).

‌

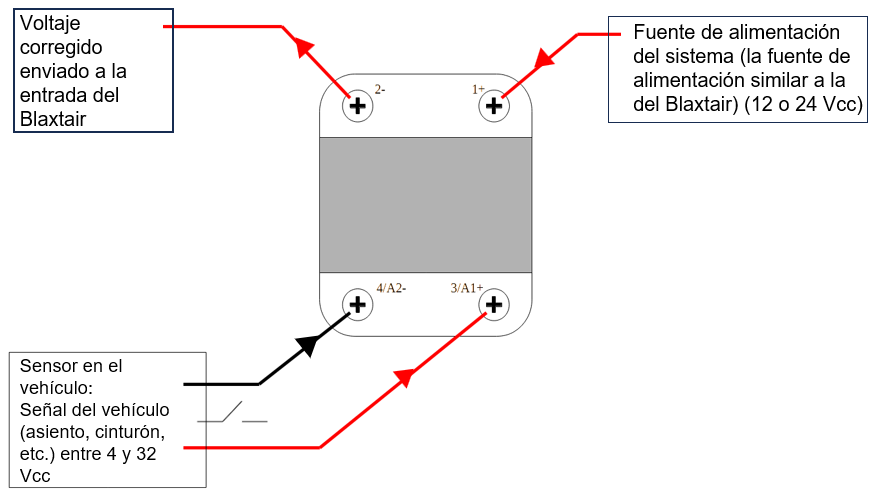

Aquí están las conexiones que hacer para este relé:

•1+ – Suministro principal de energía del vehículo (12V o 24V)

•2- – Masa del vehículo

•3/A1+ – Señal de encendido (por ejemplo, sensor de asiento, cinturón, etc.) entre 4 y 32Vdc

•4/A2- – Entrada del sistema (señal del suministro de otro componente si es necesario)

Ejemplo

1. Sentarse en el asiento del conductor → El Blaxtair debería funcionar normalmente con [Modo 6 – 2 condiciones].

2. Bajarse del asiento con el motor en marcha: No deberían aparecer alertas.

3. Sentarse de nuevo → Las alertas deberían activarse nuevamente.

Importante

Esta operación no es efectiva hasta haber configurado correctamente la gestión de entradas en la interfaz de Blaxtair (menú Entradas/Salidas).
Sin esta configuración, el relé por sí solo no desactivará las alertas.

‌
