7.3 Modo de reposo 20 minutos (temporizado)
Encontrarás el manual a continuación:
Manual del usuario - Relé - Modo de reposo 20 minutos (temporizado).pdf
Referencia del producto: 199-760-002 (12V) & 199-760-003 (24V)

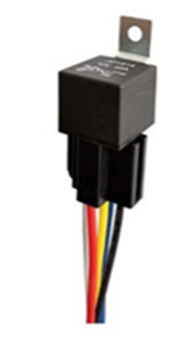

Objetivo del relay
El Relay está diseñado para mantener cualquier sistema Blaxtair en funcionamiento durante 20 minutos después de que el motor se haya detenido. Esto permite su uso sin retraso en el arranque del sistema durante estos 20 minutos.
Caso de uso – ¿Cuándo usarlo?
Cuando el motor del vehículo se apaga automáticamente (por ejemplo, ahorro de energía o sistema Stop & Start).
El conductor se baja brevemente para realizar una tarea rápida (escanear un palé, abrir una puerta, etc.).
Este relay está integrado por defecto en los kits Blaxtair MR130-MR260 y BXT AHD.
Operación técnica
El relay es un temporizador fijo: tan pronto como el motor se detiene, continúa alimentando el sistema durante 20 minutos. El Blaxtair permanece activo durante estos 20 minutos.
Funciona en 12V o 24V, dependiendo del vehículo.
Conexión
Elegir el relay adecuado para el voltaje de tu vehículo (12V o 24V).
Instalar el relay entre el contacto de la máquina y el sistema Blaxtair. (ver diagrama en la parte posterior)
Asegurar el soporte del relay en un lugar seguro.
Verificar que la alimentación se mantenga durante 20 minutos después de que el motor esté apagado.

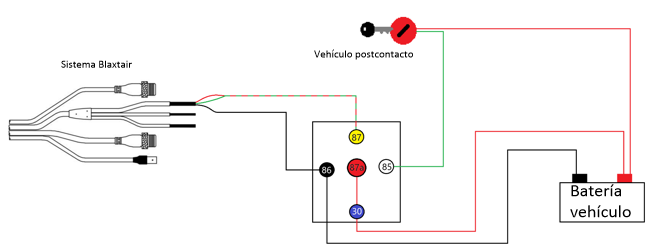

Aquí están las conexiones que hay que hacer para este relay:
•30 – Entrada de la batería (12V o 24V)
•87a – Entrada de la batería (12V o 24V)
•87 – Salida al sistema Blaxtair
•85 – Interruptor de encendido (llave de encendido)
•86 – Masa del vehículo
📍Conectar el relay entre la batería, el contacto del motor y el cable de alimentación de Blaxtair.
Verificación:
Apagar el motor: el Blaxtair permanece alimentado.
Esperar 20 minutos: se apaga automáticamente.
Verificar que durante el tiempo de espera de 20 minutos, el Blaxtair siga señalando alarmas.
