4.4 DRAFT Blaxtair AHD sans écran - Fiches techniques

Description

Blaxtair sauve des vies. La solution de détection des piétons la plus avancée conçue pour prévenir les collisions avec les machines. Capable en même temps d'alerter les conducteurs du danger, évite les alarmes inutiles et aide les responsables HSE et les gestionnaires de site à contrôler et réduire le risque d'accidents. Compact, robuste et facile à installer, avec des performances inégalées sur le marché, Blaxtair est la seule caméra alimentée par IA capable de détecter et de localiser avec précision les piétons en temps réel, dans n'importe quelle posture (debout, accroupie ou partiellement occultée) dans les environnements de travail les plus exigeants.

Améliore la sécurité, les conditions de travail et la productivité
Évite les alertes inutiles qui fatiguent le conducteur
Contrôle et réduit les risques d'accidents
Facile à installer et à configurer grâce à l'application Blaxtair

Certifications et approbations

Normes	Type
Protection contre l'eau et la poussière
Caméra IA	ISO 20653 - IP6K9K et IP67
Connecteur de câble de caméra, câble AHD et câble GPIO	IP65
Câble GPIO	IP65
Câble d'alimentation	IP67
Test climatique
Caméra IA	ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2
Vibrations et chocs
Caméra IA	ISO 16750-3, IEC 60068-2-64 - Vibration aléatoire, IEC 60068-2-27 - Chocs
Compatibilité électromagnétique
Caméra IA	Directive 2014/30/UE : EN 61000-6-3:2007+A1:2011+AC:2012 - Compatibilité électromagnétique (CEM) - Partie 6-3 : Normes génériques - Norme d'émission pour les environnements résidentiels, commerciaux et légers-industries 25/09/2007 Directive 2014/30/UE : EN IEC 61000-6-2:2019 - Compatibilité électromagnétique (CEM) - Partie 6-2 : Normes génériques - Norme d'immunité pour les environnements industriels Directive 2014/30/UE, EN 12895 () FCC Titre 47 Partie 15 ()
Charges électriques
Caméra IA	ISO 7637-2, ISO 16750-2 (hors profils de décharge de charge 5a/ 5b)
Systèmes d'assistance à la détection d'objets - Machines de terrassement	ISO 16001
Environnement	Reach, RoHS
Marques (*)	CE (Europe), UKCA (Grande-Bretagne), FCC ID (États-Unis), IC ID (Canada)

(*) Prévu

Le niveau d'étanchéité est assuré dans les conditions suivantes

Le boîtier du produit ne doit pas être ouvert pendant l'ensemble de son cycle de vie
Toutes les vis/connecteurs doivent rester dans la configuration de livraison d'usine
Les capuchons d'étanchéité doivent rester sur les connecteurs s'ils ne sont pas connectés. Capuchons non fournis.

Spécifications techniques

Dimensions

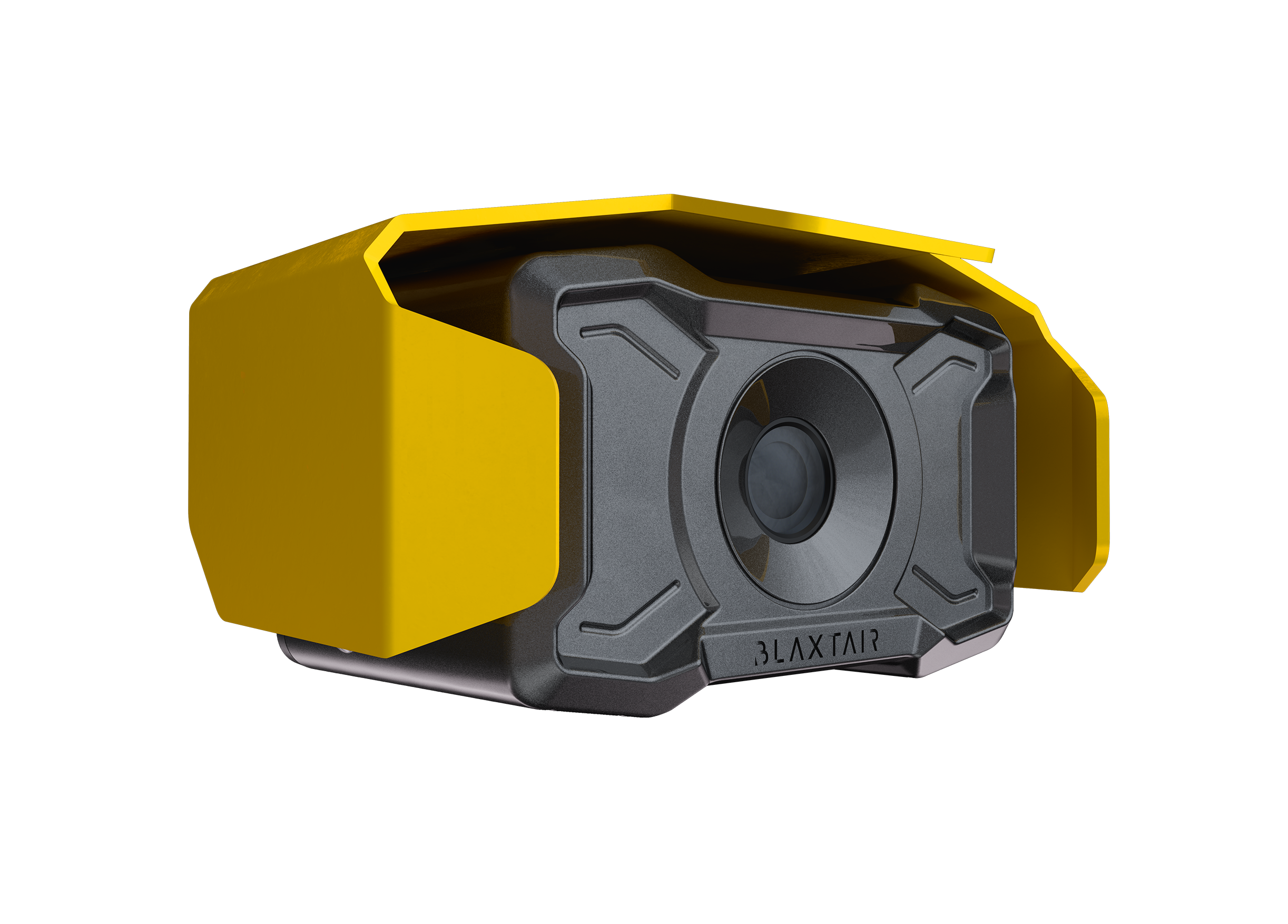

Caméra IA avec capot de protection

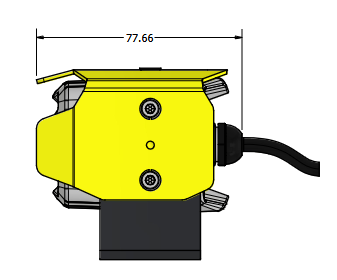

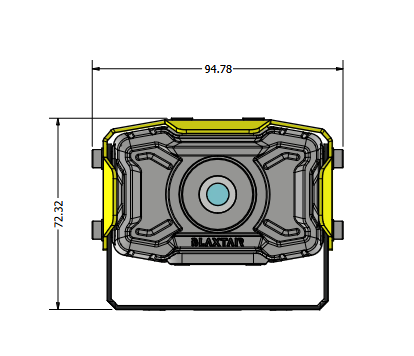

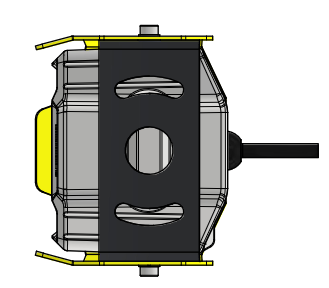

Vue de face	Vue de côté	Vue de dessous

Les dimensions sont destinées uniquement à un usage commercial. Les illustrations ne sont pas à l'échelle.

	Dimensions L x l x H [mm] (pouce)	Poids (g)

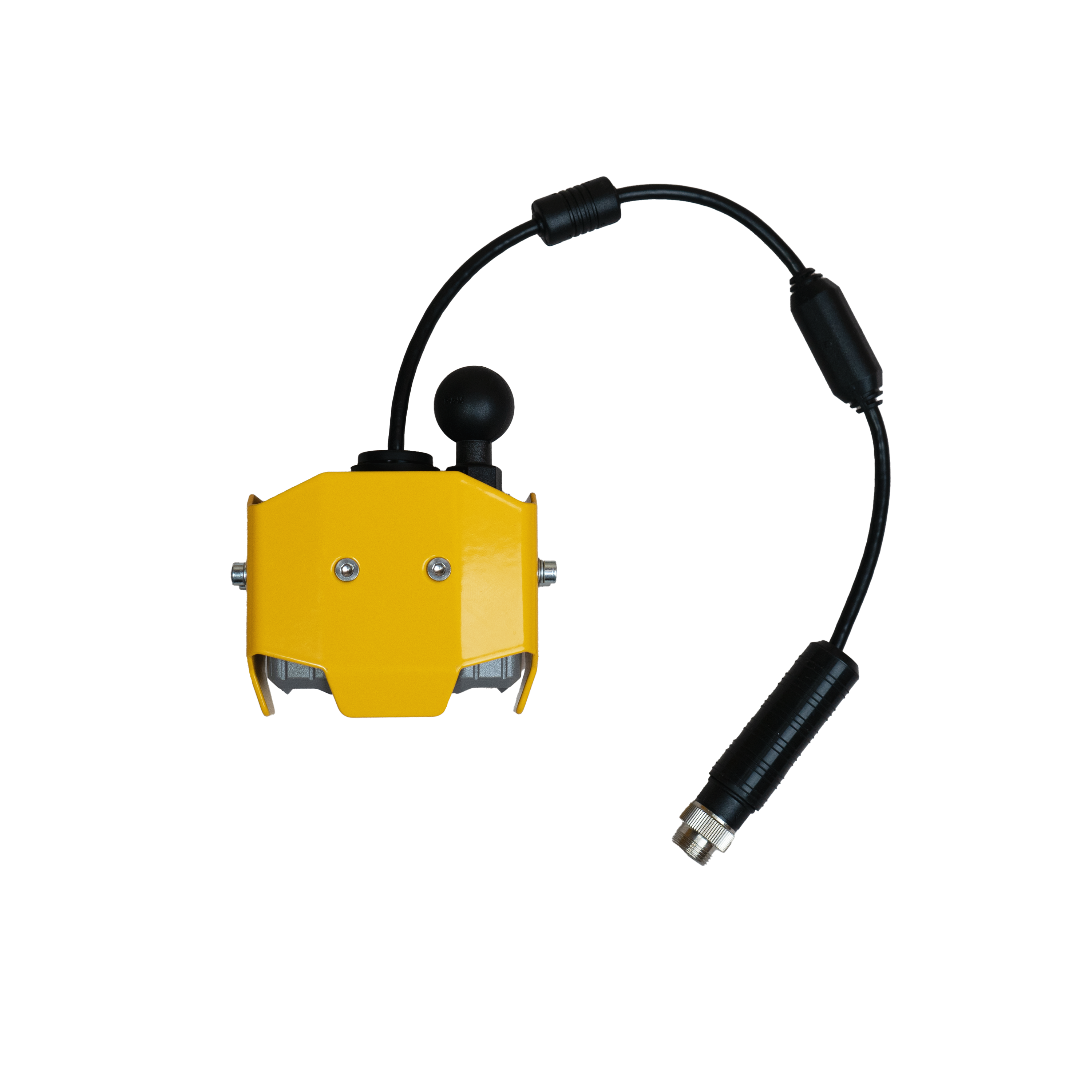

Caméra IA (sans capot de protection)	80,4 x 53,4 x 71,5 mm (3,2 x 2,1 x 2,8 in)	425g (sans capot de protection)

Boîtier - Caméra IA

Boîtier de la caméra

Alliage d'aluminium ADC12

Couleur

Jaune Ral 1003 pour le capot de protection

Gris Ral 9007 pour le boîtier de la caméra

Électrique

Tension nominale	12-24 VDC nominal 32 VDC maximum Pour une tension de véhicule >24 VDC utiliser un convertisseur de puissance.
Tension d'entrée	~12-32 VDC
Consommation d'énergie	MR130 : 25W@12V \| MR260 : 36w @12V \| MR390 : 60W max @12V \| MR520 : 70W max @12V Dépend de l'utilisation et de la configuration du système

Environnemental

Température de fonctionnement et de stockage
Caméra IA	Fonctionnement et stockage : -20°C à +70°C (-4 °F à 158 °F)

Performance de détection

Latence de détection	Latence < 300 ms Selon les tests effectués en laboratoire (de la présence du piéton dans le champ de vision à l'activation de la sortie discrète)
Plage d'illumination opérationnelle	>300 Lux (recommandé par les normes dans des environnements de travail tels que EN 12464-1) De 100 Lux à 80000 Lux)
Détection des piétons - Champ de vision	Diagonal - 152° Horizontal - 130° Vertical - 70°
Position du piéton détectée	Debout, Accroupi, Occulté/tronqué, Couché *La performance dépend de la scène
Durée de démarrage	~0s avec option de relais de mode veille fixe ~ 22s depuis la mise sous tension

Connecteurs utilisateur

Connecteurs de la caméra IA et du câble GPIO

Nom du câble	Type de connecteur	Longueur (mm)	Description

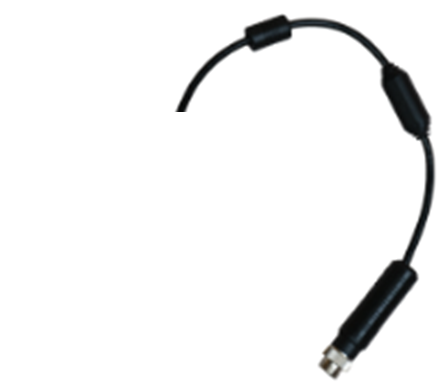

Câble de queue de caméra	8 broches	400 mm	Vidéo, son, données, puissance, masse

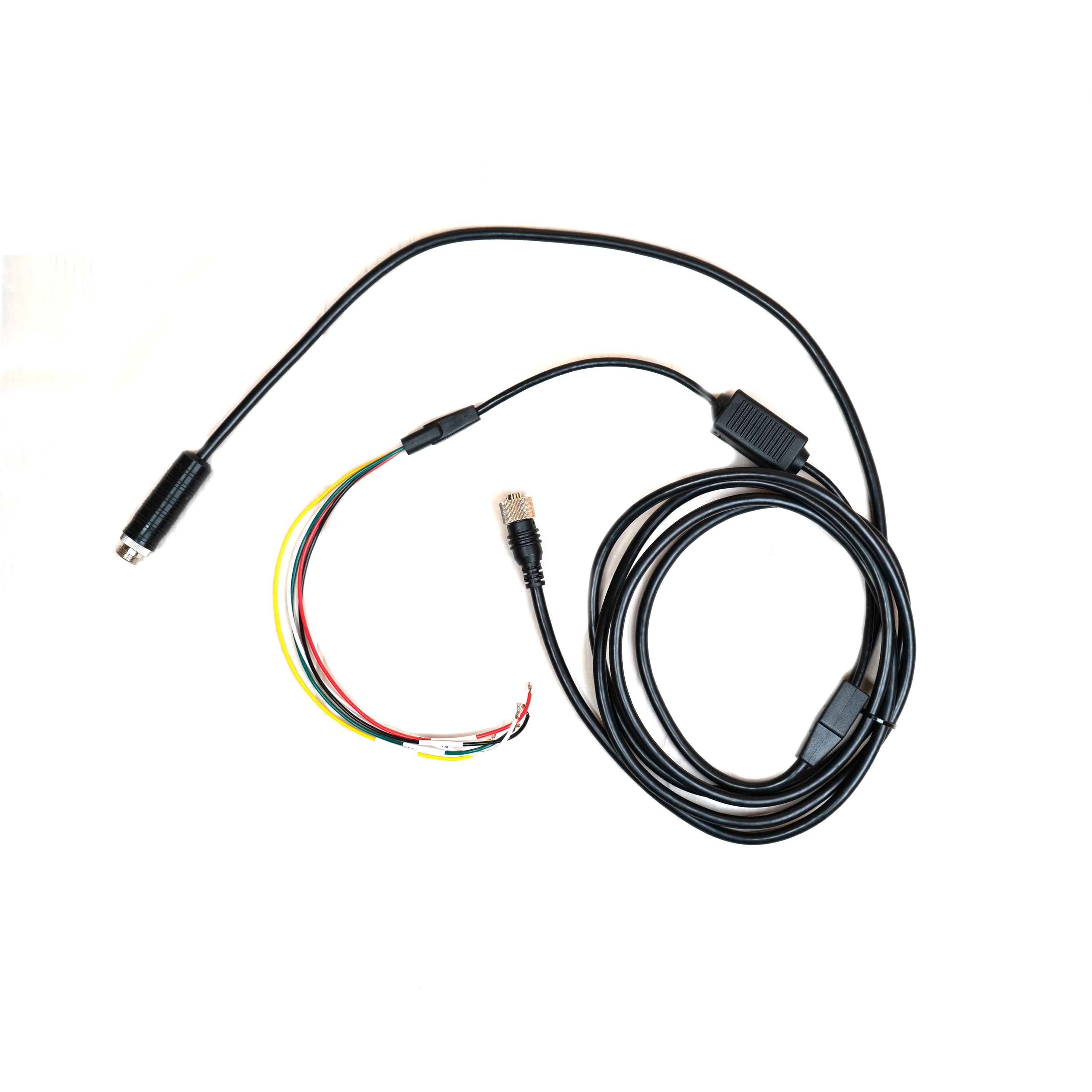

Câble GPIO - partie alimentation	8 broches	3 000 mm	Vidéo, son, alimentation, masse
Câble GPIO - partie entrée/sortie	Fils	3 000 mm	Masse : noir Sortie discrète x 3 : jaune, rouge, vert Entrée discrète x 1 : blanc

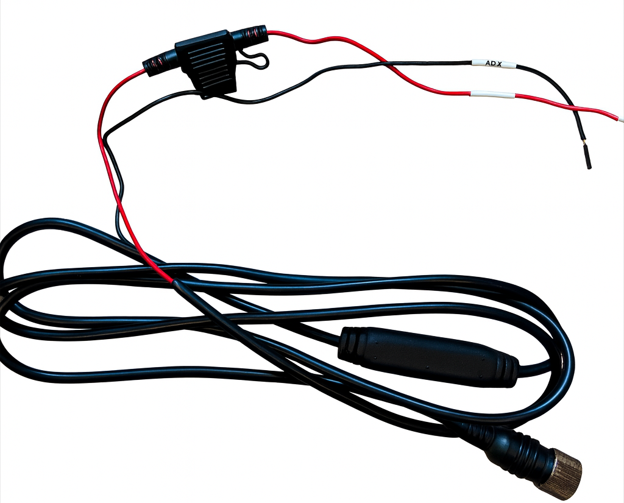

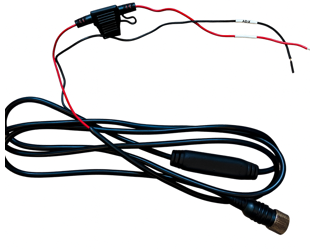

Câble d'alimentation

8 broches vers fils	2 000 mm	Alimentation, masse

Dispositif de configuration BXT AHD et câble de configuration (non inclus)

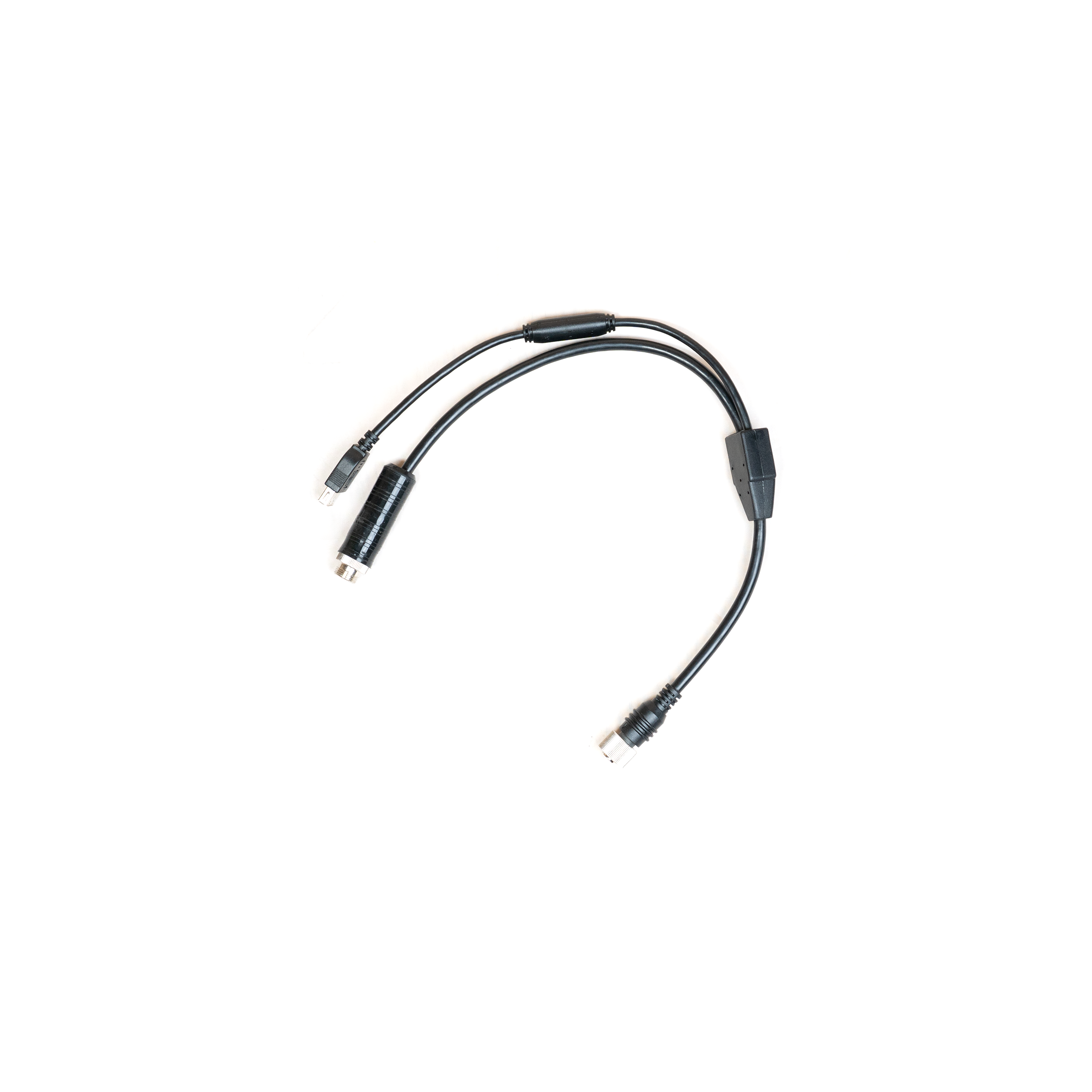

Câble de répartition à utiliser pour la configuration de la caméra, la visualisation du flux vidéo et la mise à jour du logiciel.

Dispositif de configuration BXT à connecter entre le câble de queue de caméra et le câble GPIO avant de lancer la procédure de configuration / mise à jour du logiciel.

Dispositif de configuration non fourni dans les kits AHD. À acheter séparément auprès d'Arcure.

Configuration à effectuer à l'aide de l'application Blaxtair en utilisant un ordinateur ou un smartphone. L'application Blaxtair permet de connecter le dispositif de configuration BXT AHD en scannant le code QR sur le configurateur à l'aide de l'application (ou en se connectant au WiFi Blaxtair généré par le dispositif de configuration).

Divers

Langues prises en charge	Anglais, Français, Allemand, Espagnol
Diagnostics	Le journal de diagnostic interne suit diverses conditions de statut. L'utilisation d'un buzzer LED avec ce produit AHD est essentielle pour visualiser les résultats de diagnostic et identifier rapidement quand le système ne fonctionne pas correctement.

Informations de commande

Système de détection BXT - AHD MR130 sans affichage
110-950-011	Code HS	8528.5900

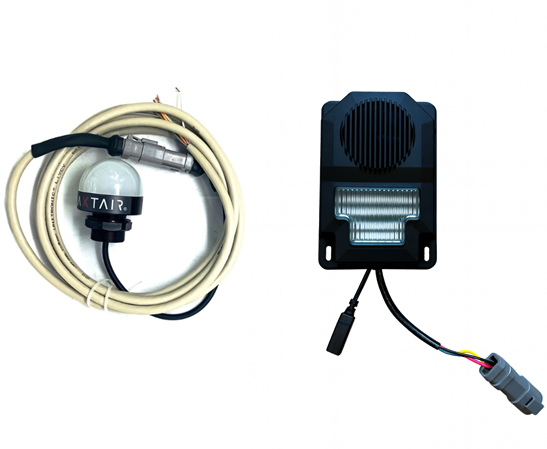

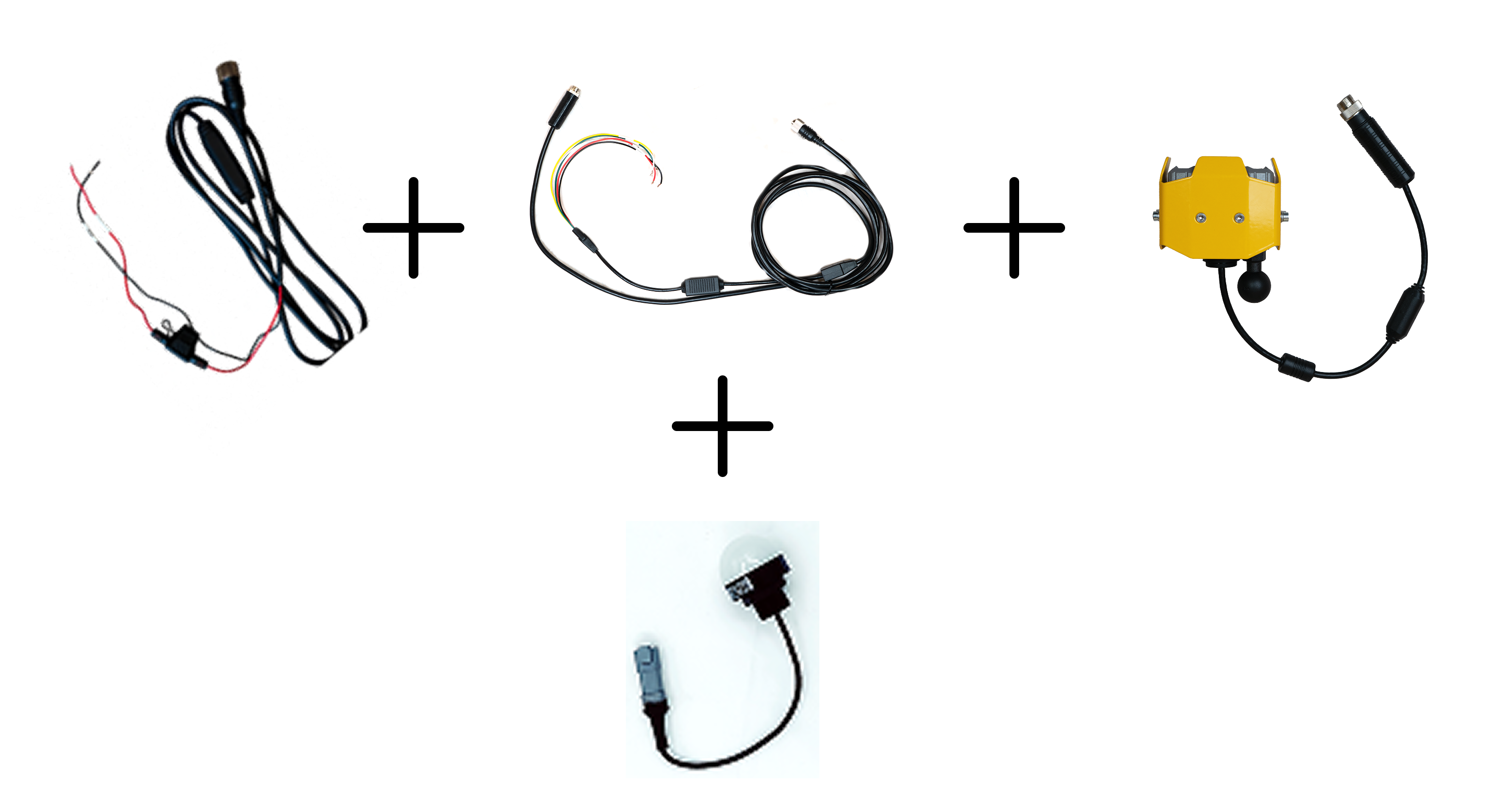

1 x BXT AHD - caméra IA avec câble de 0,4 m & support en U, 1 x câble GPIO BXT de 3 m, 1 x câble d'alimentation BXT de 2 m, 1 x câble d'extension AHD 8 broches, mâle à femelle, 5 m, 1 x buzzer LED avec câble de 3 m et kit de montage, 1 x manuel d'installation

Système de détection BXT - AHD MR130 sans affichage et sans led buzzer
110-950-012	Code HS	8528.5900
1 x BXT AHD - caméra IA avec câble de 0,4 m & support en U, 1 x câble GPIO BXT de 3 m, 1 x câble d'alimentation BXT de 2 m, 1 x câble d'extension AHD 8 broches, mâle à femelle, 5 m 1 x manuel d'installation

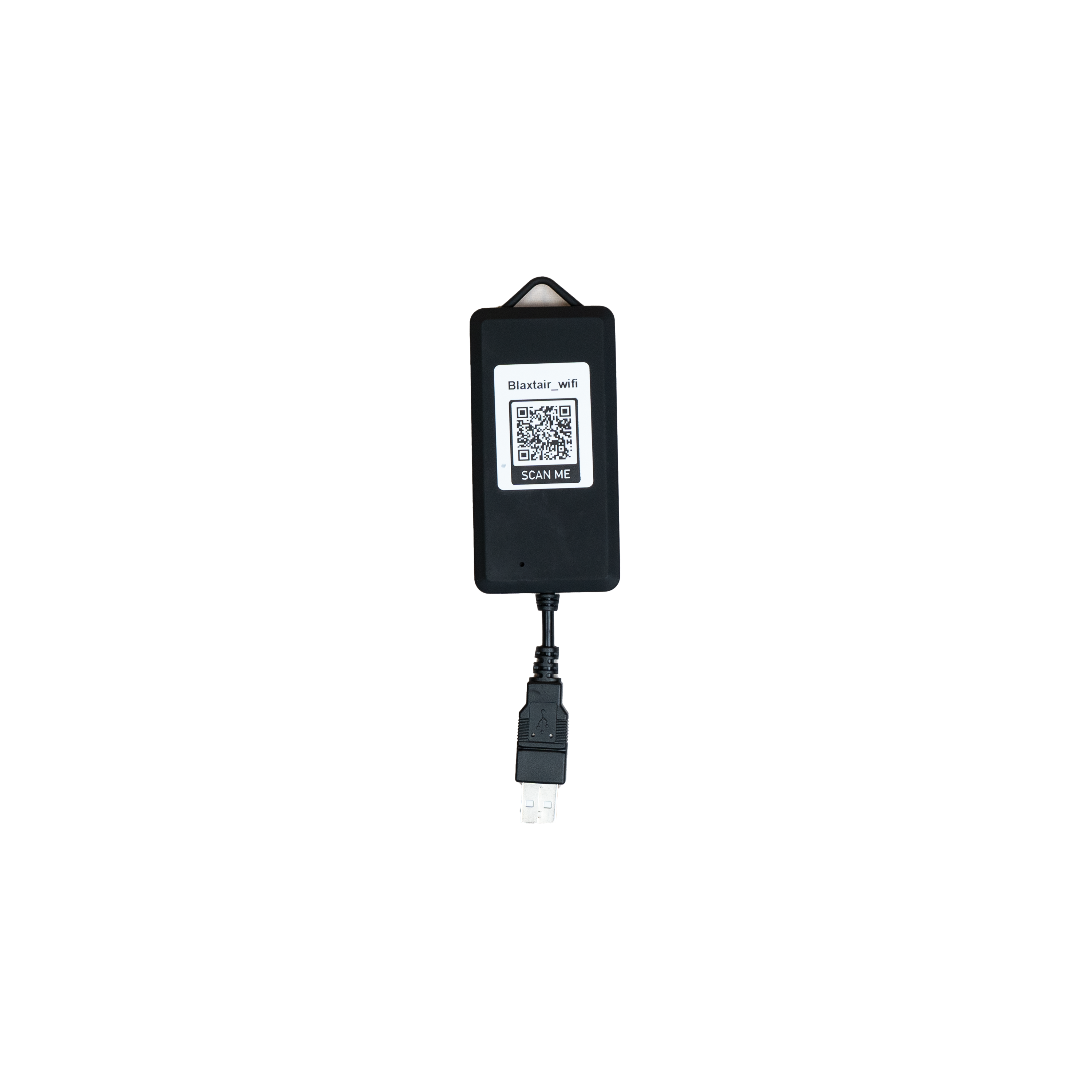

Dispositif de configuration BXT AHD
110-765-001	Code HS	( * )
1 x dispositif de configuration BXT, 1 x câble de répartition - Mâle 8 broches / Femelle USB A + femelle 8 broches 1 x manuel d'installation

Toutes les informations peuvent changer sans préavis.

Dispositif de configuration non fourni dans les kits AHD. À acheter séparément auprès d'Arcure.

AVERTISSEMENT:

Le système Blaxtair AHD sans écran doit être associé à un dispositif d'alerte à plusieurs états, tel qu'un buzzer à LED. Le buzzer à LED permet d'identifier s'il y a une alerte (rouge), aucune alerte (vert) ou si le système ne fonctionne pas (violet).

Dans le cas où un système Blaxtair AHD sans écran et sans buzzer LED est installé, il incombe au client de s'assurer que le dispositif d'alerte utilisé permet d'identifier les différents états du système Blaxtair (alerte, pas d'alerte, diagnostic).

AVERTISSEMENT:

On ne peut pas mettre 1 Led Buzzer sur plusieurs caméra, c’est 1 Led Buzzer par caméra.
