Vous trouverez le manuel ci-dessous :

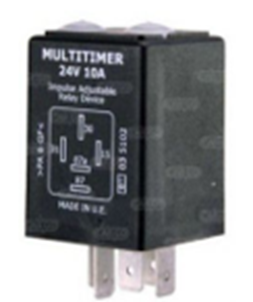

Référence produit : 199-760-005 (12V) et 199-760-006 (24V)
Objectif du relais
Ce relais permet de maintenir tous les systèmes Blaxtair alimentés pendant une période déterminée après que le moteur a été éteint. Il est ajustable entre 1 minute et 1 heure. Pour connaître la consommation et les temps d'arrêt nécessaires, référez-vous à la documentation du système Blaxtair concerné.
Cas d'utilisation – Quand l'utiliser ?
-
Pour les véhicules avec des arrêts fréquents du moteur.
-
Besoin de personnaliser le temps d'arrêt de Blaxtair pour allier sécurité et durée de vie de la batterie.
Fonctionnement technique
-
Continuer à alimenter le Blaxtair pendant une durée ajustable après l'arrêt du moteur.
-
Il est réglé à l'aide d'une configuration de 2 molettes, situés sur le relais.
Plages d'ajustement disponibles
Fonctionnement par molette
Le relais utilise deux molettes :
-
Molette A : sélection de la plage horaire
-
Molette B : ajustement de fin de terme dans cette plage
Exemple :
Pour ajuster un arrêt après 25 minutes :
-
Tourner le molette A en position A5
-
Ajuster le molette B en position B2

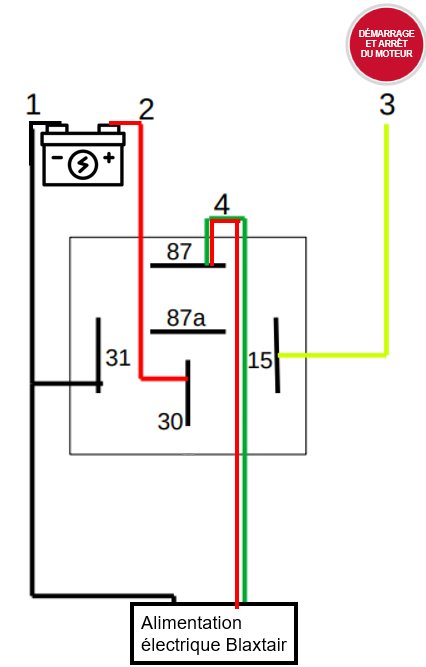

Connexion électrique
Voici les références de câblage :
•87 / 87a / 30 : bornes du relais
•1 – Masse du véhicule
•2 – Alimentation principale du véhicule
•3 – Contact d'allumage du véhicule
•4 – Fil d'allumage du Blaxtair
📍Connectez le relais entre l'alimentation et le fil d'allumage du Blaxtair.
Vérification :
A. Positionnez la molette à la position souhaitée avec le moteur éteint.
B. Démarrez le moteur et attendez que le Blaxtair soit opérationnel.
C. Éteignez le moteur et vérifiez que pendant la période d'attente, le système reste actif.
Réglage des étapes + molette
Le relais fonctionne dans deux réglages combinés :
-
L'installateur choisit une position A (de A1 à A8) qui définit une plage horaire.
-
Il utilise ensuite la molette B pour ajuster la durée dans cette plage :
|
Molette A |
Molette B |
Temps approximatif obtenu. |
|
A1 (1 min) |
B0 |
1 min |
|
|
B1 |
2 min |
|
|
B2 |
3 min |
|
|
B3 |
4 min |
|
A2 (5 min) |
B0 |
5 min |
|
|
B1 |
6 min 15 |
|
|
B2 |
7 min 30 |
|
|
B3 |
8 min 45 |
|
A3 (10 min) |
B0 |
10 min |
|
|
B1 |
11 min 15 |
|
|
B2 |
12 min 30 |
|
|
B3 |
13 min 45 |
|
A4 (15 min) |
B0 |
15 min |
|
|
B1 |
16 min 15 |
|
|
B2 |
17 min 30 |
|
|
B3 |
18 min 45 |
|
A5 (20 min) |
B0 |
20 min |
|
|
B1 |
22 min 30 |
|
|
B2 |
25 min |
|
|
B3 |
27 min 30 |
|
A6 (30 min) |
B0 |
30 min |
|
|
B1 |
33 min 45 |
|
|
B2 |
37 min 30 |
|
|
B3 |
41 min 15 |
|
A7 (45 min) |
B0 |
45 min |
|
|
B1 |
48 min 45 |
|
|
B2 |
52 min 30 |
|
|
B3 |
56 min 15 |
|
A8 (60 min) |
B0 → B3 |
60 min (fixe) |
