7.3 Mode veille fixe de 20 minutes

Vous trouverez le manuel ci-dessous :

Manuel utilisateur – Relais – Mode veille 20 minutes (temporisé).pdf

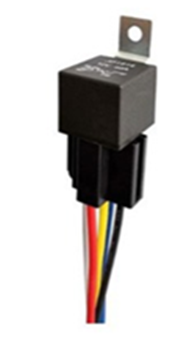

Référence du produit : 199-760-002 (12V) & 199-760-003 (24V)

Cas d'utilisation – Quand l'utiliser ?

• Lorsque le moteur du véhicule s'éteint automatiquement (par exemple, pour économiser de l'énergie ou système Stop & Start).

• Le conducteur sort brièvement pour une tâche rapide (scanner une palette, ouvrir un portail, etc.).

Ce relais est intégré par défaut dans les kits Blaxtair MR130-MR260 et BXT AHD.

Fonctionnement technique

• Le relais est un minuteur fixe : dès que le moteur s'arrête, il continue à alimenter le système pendant 20 minutes. Le Blaxtair reste actif pendant ces 20 minutes.

• Il fonctionne en 12V ou 24V, selon le véhicule.

Connexion

1. Choisissez le relais adapté à la tension de votre véhicule (12V ou 24V).

2. Installiez le relais entre le contact post-machine et le système Blaxtair. (voir schéma au dos)

3. Secouez le support du relais à un endroit sécurisé.

4. Vérifiez que l'alimentation est maintenue pendant 20 minutes après l'arrêt du moteur.

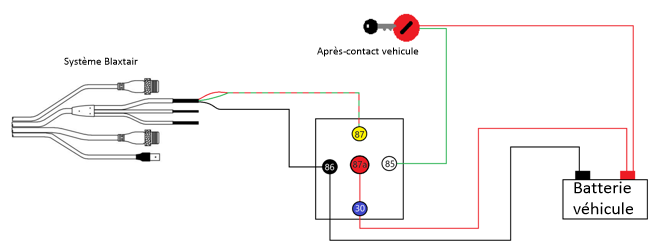

Voici les connexions à effectuer pour ce relais :

•30 – Entrée de la batterie (12V ou 24V)

•87a – Entrée de la batterie (12V ou 24V)

•87 – Sortie vers le système Blaxtair

•85 – Interrupteur d'allumage (clé d'allumage)

•86 – Masse du véhicule

📍Connectez le relais entre la batterie, le contact moteur et le fil d'alimentation Blaxtair.

Vérification

1. Eteignez le moteur : le Blaxtair reste alimenté.

2. Attendez 20 minutes : il s'éteint automatiquement.

3. Vérifiez que pendant le délai de 20 minutes, le Blaxtair signale toujours des alarmes.
