7.2 Gestion des entrées pour des tensions de 4V à 32V

Vous trouverez le manuel ci-dessous :

Manuel utilisateur – Relais – Gestion des entrées (4V à 32V).pdf

Référence produit : 100-760-001

Objectif du relais

Le Relais vous permet de gérer les signaux d'entrée basse tension émis par le véhicule (par exemple, capteur de siège) permettant de limiter les alarmes non pertinentes (par exemple : conducteur non présent dans le véhicule, véhicule au point mort, etc.). Pour tout système Blaxtair lorsque le conducteur n'est pas présent.

Cas d'utilisation – Quand l'utiliser ?

Utilisez ce relais si vous souhaitez :

Prévenir les alarmes de se déclencher Blaxtair lorsque le conducteur descend temporairement de son chariot.
Améliorer la fiabilité des données transmises à Blaxtair Connect en éliminant les alarmes non pertinentes.

Exemple concret : le conducteur sort pour scanner une palette. Sans ce relais, une alarme serait signalée. Avec ce relais, le système ne déclenche pas cette alarme puisque le capteur de siège indique que le camion est vide.

Fonctionnement technique

Le relais capte un signal faible (par exemple : 5V d'un capteur de siège).
Il le convertit en un signal plus élevé (par exemple, 12V à 24V) adapté aux entrées du système Blaxtair.
Ce signal active l'entrée du système, permettant ou bloquant l'envoi d'alertes selon les règles configurées.

Connexion

Connectez la sortie du capteur de présence (par exemple, capteur de siège) au Relais.
Sortie du relais à connecter à l'entrée active du système Blaxtair.
Vérifiez la tension de sortie du relais (adaptée selon la tension du véhicule : 12V ou 24V).

‌

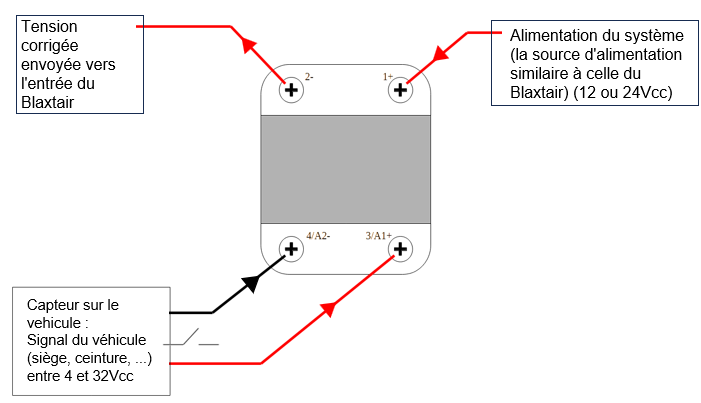

Voici les connexions à effectuer pour ce relais :

•1+ – Alimentation principale du véhicule (12V ou 24V)

•2- – Masse du véhicule

•3/A1+ – Signal d'allumage (par exemple, capteur de siège, ceinture, etc.) entre 4 et 32Vdc

•4/A2- – Entrée du système (signal de l'alimentation d'un autre composant si nécessaire)

‌Exemple

Asseyez-vous dans le siège du conducteur → Le Blaxtair doit fonctionner normalement avec [Mode 6 – 2 conditions].
Descendez du siège avec le moteur en marche : Aucun déclenchement d'alerte ne devrait apparaître.
Reprenez place → Les alertes devraient redevenir actives.

Important

Cette opération n'est efficace que après avoir correctement configuré la gestion des entrées dans l'interface Blaxtair (menu Entrées/Sorties).
Sans cette configuration, le relais seul ne désactivera pas les alertes.
