4.1 BLAXTAIR MR130 - DATENBLATT

Die PDF-Version finden Sie unter diesem Link.

Beschreibung

Blaxtair rettet Leben. Die fortschrittlichste Lösung zur Fußgängererkennung, um Kollisionen mit Maschinen zu verhindern, die gleichzeitig Fahrer vor Gefahren warnt, unnötige Alarme vermeidet und HSE- und Baustellenleitern dabei hilft, das Unfallrisiko zu kontrollieren und zu reduzieren. Kompakt, robust, vernetzt, skalierbar und einfach zu installieren, mit einer auf dem Markt unübertroffenen Leistung: Blaxtair ist die einzige KI-Kamera, die Fußgänger in Echtzeit, in jeder Haltung (stehend, kauernd oder teilweise verdeckt) und in allen anspruchsvollen Arbeitsumgebungen genau erkennen und lokalisieren kann.
Um über die Prävention von Unfällen in letzter Sekunde hinauszugehen, integriert das System die cloudbasierte IoT-Lösung „Blaxtair Connect“, die die Sicherheit von Personen in der Nähe von Maschinen revolutioniert, indem sie die Koaktivität zwischen Maschinen und Fußgängern um das Dreifache erhöht.

Verbessert die Sicherheit, die Arbeitsbedingungen und die Produktivität.
Vermeidet unnötige Warnmeldungen, die den Fahrer ermüden.
Kontrolliert und reduziert das Unfallrisiko dank des integrierten Blaxtair Connect.
Zukunftssicher: Online-Wartung und Software-Updates per Fernzugriff.
Skalierbar: bereit für zukünftige Zusatzfunktionen oder Cloud-Dienste.

Zertifizierungen und Zulassungen

Normen	Typ
Wasser-/Staubschutz
KI-Kamera	IP6X (vollständig staubdicht) gemäß NF EN 60529 IPX7 (Schutz gegen zeitweiliges Untertauchen in Wasser unter Druck) gemäß ISO 20653 IPX9K (Schutz gegen Hochdruck- und Hochtemperatur-Wasserstrahlen) gemäß ISO 20653
Kameraanschluss	IP65
Intelligentes Display	IEC 60529 - IP67 Die Dichtigkeit ist unter den folgenden Bedingungen gewährleistet: Das Produktgehäuse darf während seiner gesamten Lebensdauer nicht geöffnet werden. Alle Schrauben/Anschlüsse müssen in der werkseitigen Konfiguration verbleiben. Die Verschlusskappen müssen auf den Anschlüssen verbleiben, wenn diese nicht angeschlossen sind.
Klimatest	ISO 16750-4 IEC 60068-2-14 IEC 60068-2-1 IEC 60068-2-2
Vibrationen und Stöße*	ISO 16750-3 IEC 60068-2-64 - Zufällige Schwingung IEC 60068-2-27 - Schocks
Elektromagnetische Verträglichkeit (EMV/ESD)**	Richtlinie 2014/30/UE EN 12895 ISO 13766-1 ISO 14982-1 ICES-003 Issue 05 FCC Title 47 Part 15
Elektrische Lasten	ISO 7637-2 ISO 16750-2
Radiofrequenz	RED - Funkgeräterichtlinie 2014/53/EU UKSI 2017 N°2016 UKCA FCC ID IC ID
Unterstützung durch Objekterkennungssysteme
Erdbewegungsmaschinen	ISO 16001

Region	Einhaltung gesetzlicher Vorschriften/Gütezeichen
Europa	CE
Großbritannien	UKCA
USA	FCC ID
Kanada	IC ID

IoT-Länderzulassung

Region	Countries
Europa	Frankreich, Deutschland, Österreich, Spanien, Polen, Vereinigtes Königreich, Tschechische Republik, Italien, Belgien, Schweiz, Rumänien, Dänemark, Portugal, Irland, Ukraine, Slowakische Republik, Ungarn, Norwegen, Luxemburg, Schweden, Griechenland, Niederlande, Finnland, Slowenien, Lettland, Estland, Serbien, Monaco, Litauen
Naher Osten und Afrika	La Réunion
Nordamerika	Vereinigte Staaten von Amerika, Kanada
Südamerika	Mexiko (laufend)
Asien-Pazifik	Australien

Leistungsbewertung

Die U-Halterung kann bei starken Vibrationen Schwächen aufweisen. Wir empfehlen die Verwendung einer 6-Achsen-Halterung für die Kamerainstallation. Um diesen Aspekt zu verbessern, wurde eine neue Generation von U-Halterungen entwickelt.

** Die Blaxtair-Kamera wird einer Reihe strenger Leistungsbewertungen unterzogen, um eine optimale Funktionalität in verschiedenen Umgebungen sicherzustellen. Im Rahmen unseres Engagements für Qualität und Innovation verfeinern wir kontinuierlich unsere Teststrategien und passen sie an sich weiterentwickelnde Standards an. Die aktuellen Verfahren dienen dazu, die Widerstandsfähigkeit und Betriebsintegrität der Kamera unter verschiedenen Bedingungen, einschließlich elektromagnetischer Umgebungen, zu bewerten.

Hinweis: Zusätzliche Bewertungen sind Teil unserer laufenden Produktverbesserungsmaßnahmen, um sicherzustellen, dass Benutzer von den neuesten Fortschritten und der Einhaltung von Industriestandards profitieren.

Installations-/Konfigurationshinweise

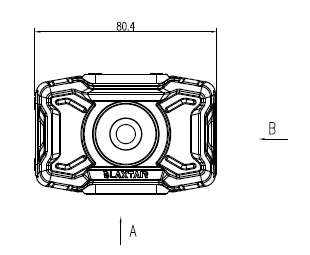

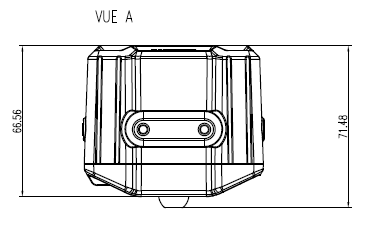

KI-Kamera ohne Schutzhaube
Vorderansicht	Seitenansicht	Unterseite

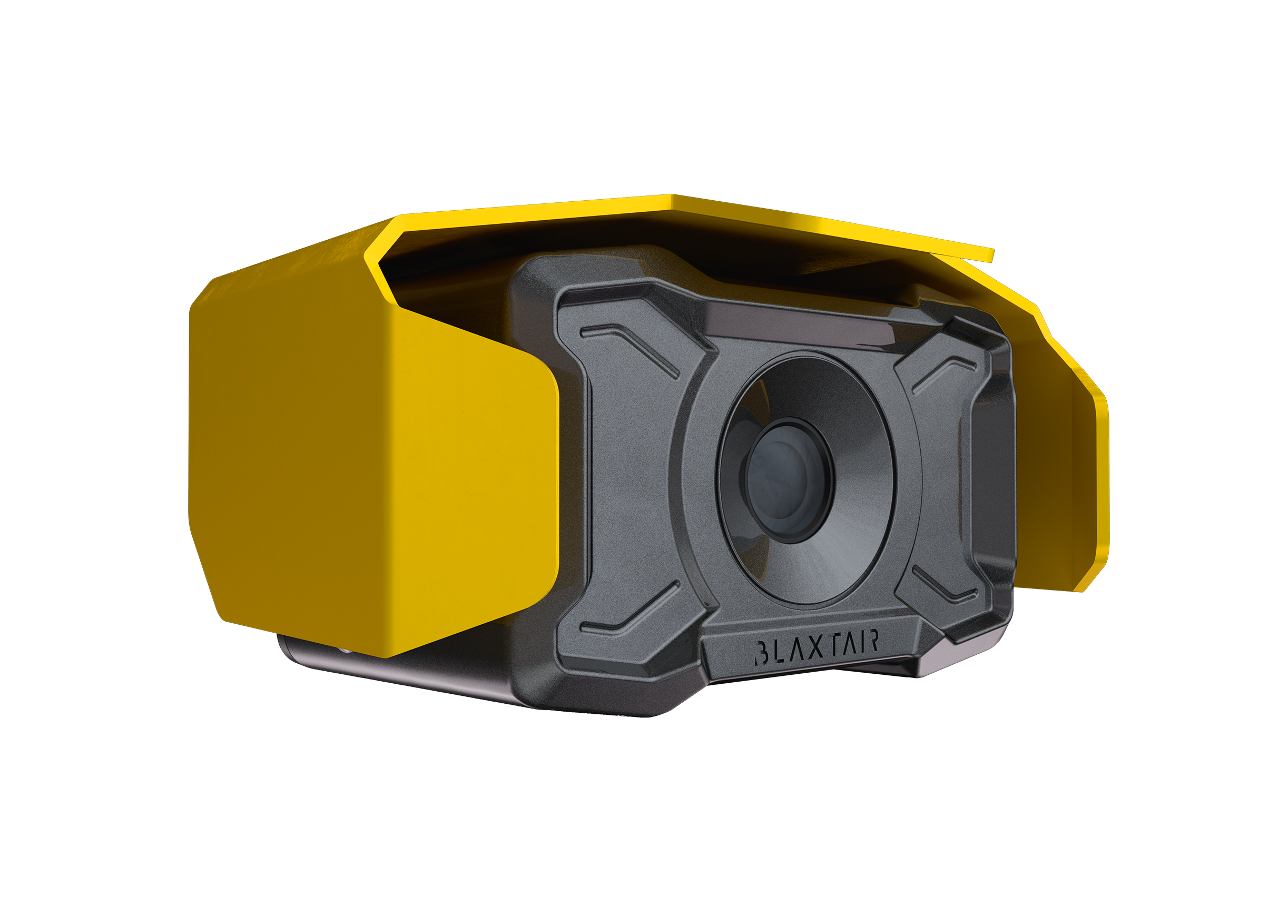

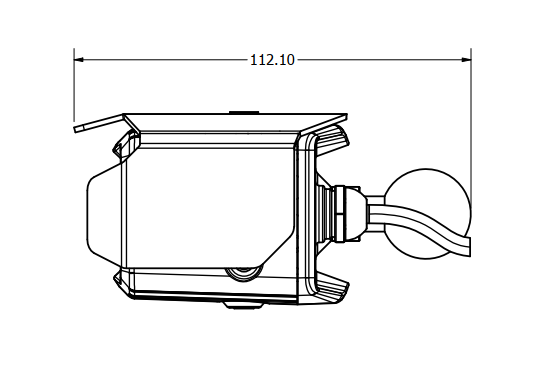

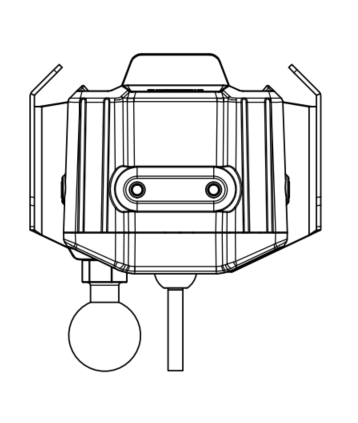

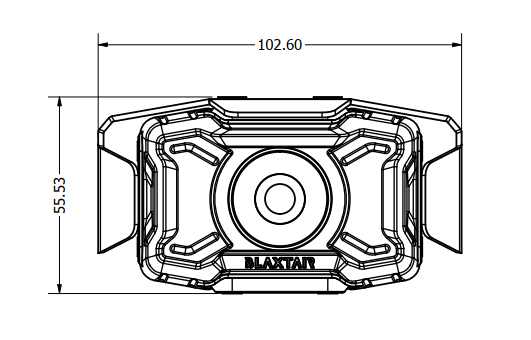

KI-Kamera mit Schutzhaube (Änderungen vorbehalten)
Vorderansicht	Seitenansicht	Unterseite

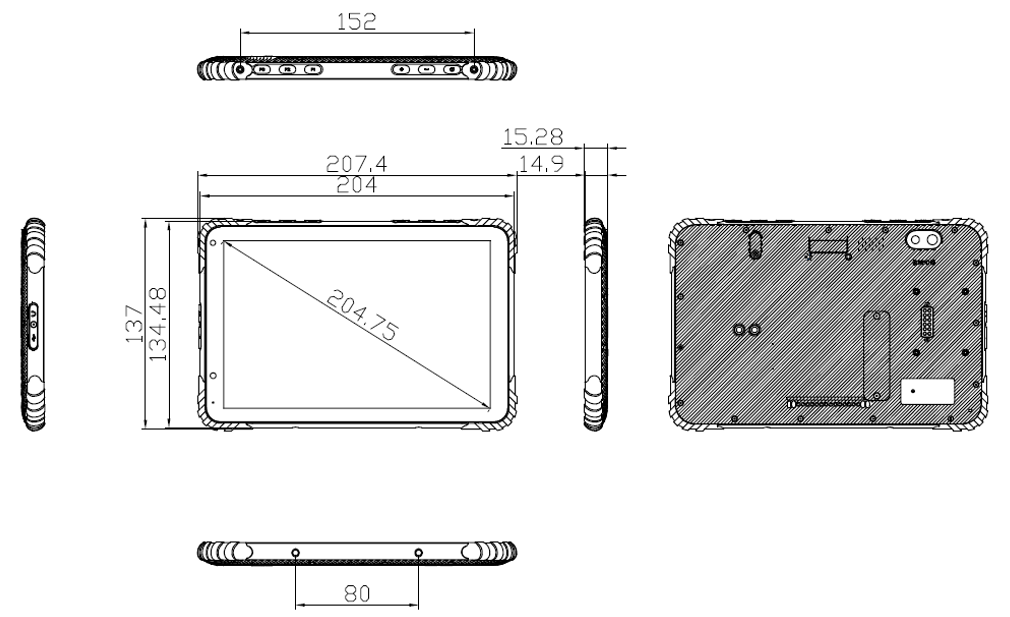

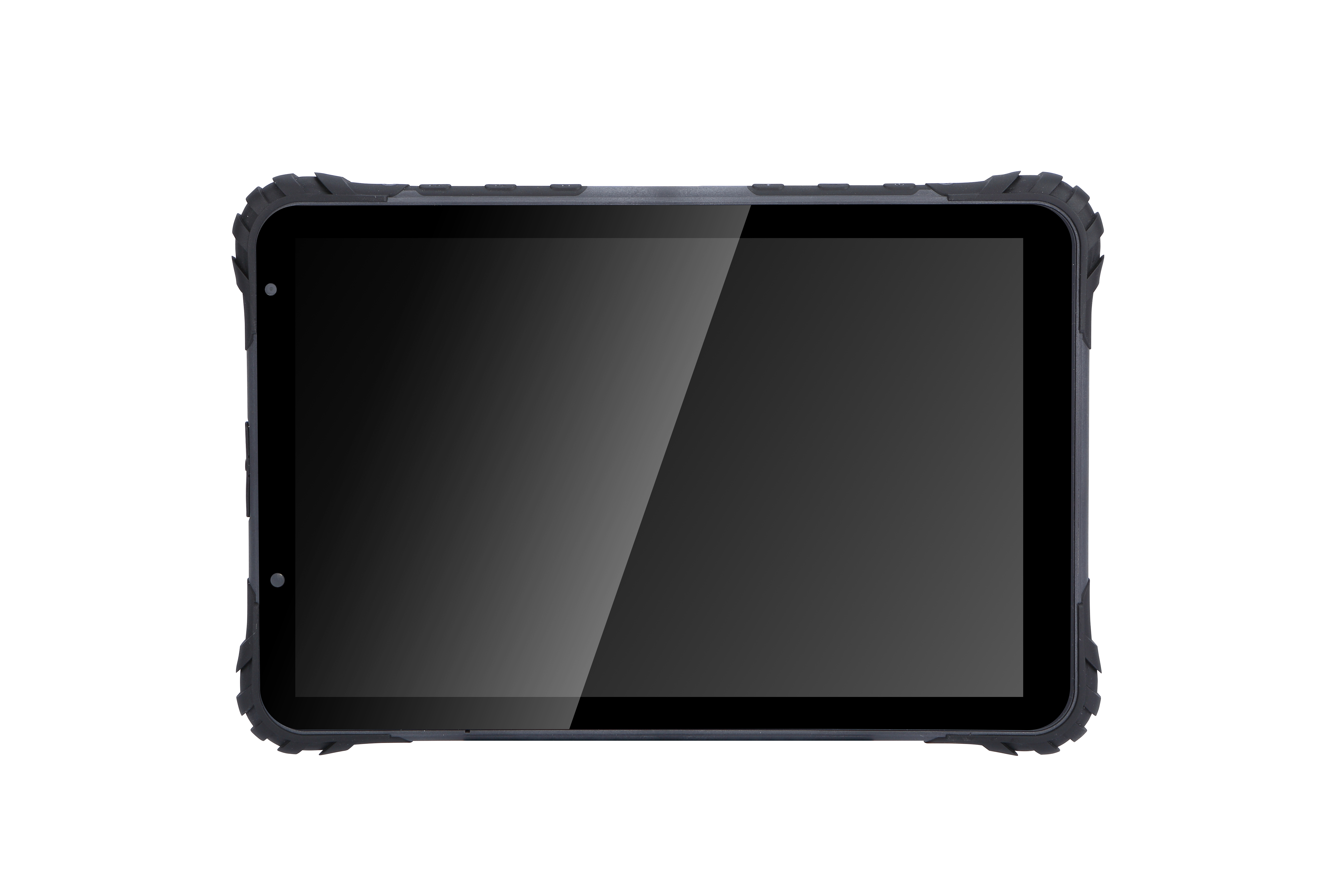

Intelligentes Display ohne Metallhalterung und Kabel

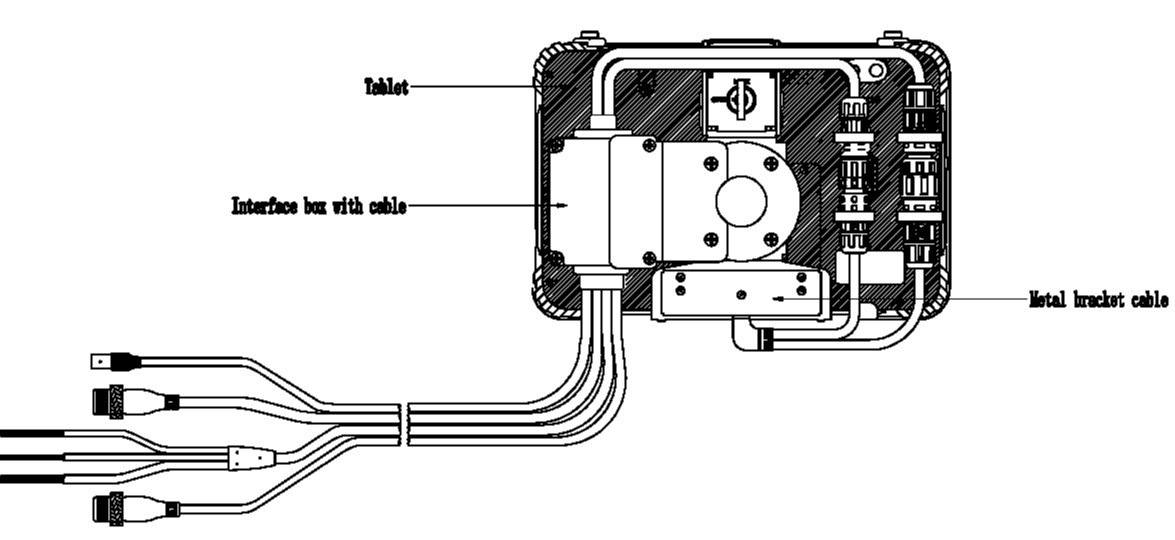

Intelligentes Display mit Metallhalterung und Kabeln

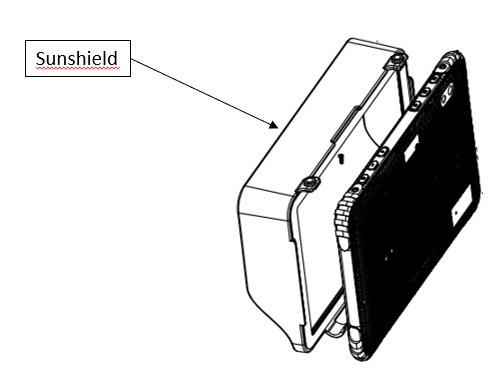

Intelligentes Display mit Sonnenschutz

Bitte beachten Sie, dass die obigen Abbildungen nicht maßstabsgetreu sind.

Technische Daten

Elektrisch

Nennspannung	Nennspannung 12–24VDC Maximal 32VDC Bei einer Fahrzeugspannung >24VDC einen Stromrichter verwenden.
Eingangsspannung	~12-32VDC
Stromverbrauch	MR130: 18W-25,2W bei 12V (1,5A-2,1A) Hängt von der Systemnutzung und -konfiguration ab.

Benutzeranschlüsse

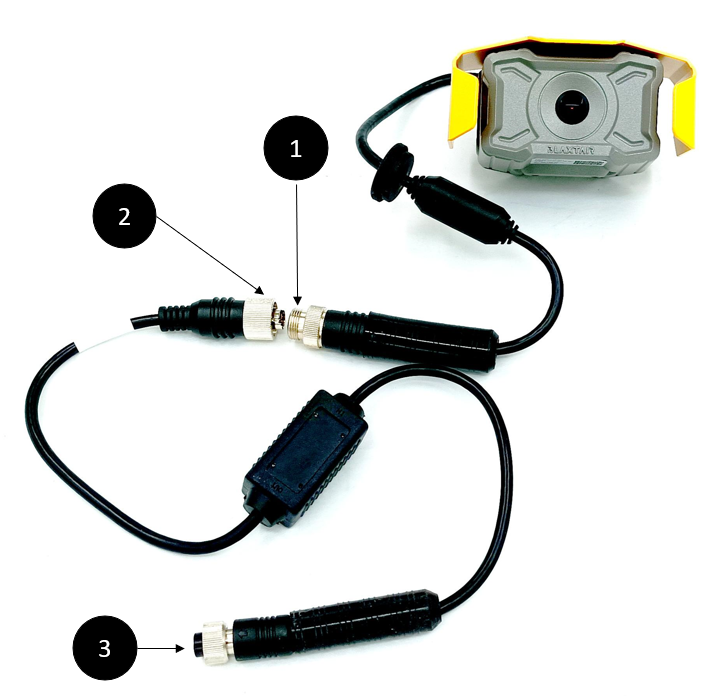

AI-Kamera-Anschlüsse

(1) 8P-Kamera-Buchse (Daten + Strom) – Länge: 400mm
(2) 8P-Stecker (Daten + Stromversorgung)
(3) 6P GX12 Buchse (Ethernet + Stromversorgung) – Länge: 1600mm

Die Gesamtlänge des AI-Kamerakabels beträgt 2m (78,7 in).

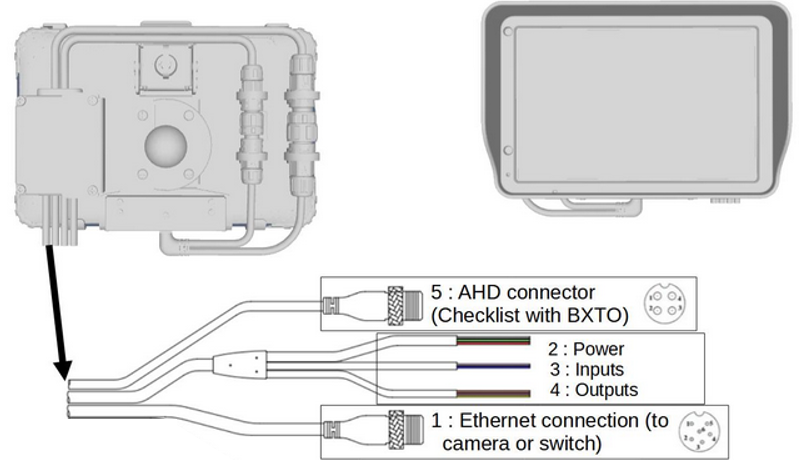

8-Zoll-Smart-Display-Anschlüsse
Kabel 1	GX12	1500 mm	Stecker GX12 6-polig Ethernet und Stromversorgung der Kamera
Kabel 2	kein Anschluss	4800 mm	Systemstromversorgung
Kabel 3	kein Anschluss	4800 mm	Diskrete Eingänge x2
Kabel 4	kein Anschluss	4800 mm	Diskrete Ausgänge x2
Kabel 5	GX12	1500 mm	AHD-Anschluss

Video – KI-Kamera

Dynamikbereich	81 dB
Bildfrequenz	25 fps
Verschlusstyp	Elektronischer Rollladen
Auflösung	720p
Sensor	CMOS

Aufzeichnung

Aufnahmedauer	8 Stunden* für Version 217 Zwischen 20 und 30 Stunden, abhängig von der Tablet-Nutzung für Version 224
Aufzeichnungsdaten	Live-Stream des Blaxtair
Herunterladen	Verwendung der Blaxtair-App

(*) Auf Anfrage kann der Wert auf mehr als 30 Stunden aufgezeichnete Daten erhöht werden.

Bildleistung – Smart Display

Auflösung

1280 x 800 px

Start/Stopp

Startdauer

~0 Sekunden mit Option Fix Sleep Mode Relay

Aus dem Sleep-Modus (d. h. Akkuladung des Tablets > 0 %):
~ 17 Sekunden für Alarme/ ~ 21 Sekunden für Videostream

Bei geringer Akkuladung des Tablets (nahe 0 %) kann die Startzeit mehrere Minuten betragen (abhängig davon, wie lange der Akku leer war und wie hoch die Akkutemperatur ist).

Leistung

Anzeigelatenz	~ 240 ms
Erkennungslatenz	Latenz < 300ms
Betriebsreichweite der Beleuchtung	300 Lux (empfohlen für beste Leistung) Von 100 Lux bis 80000 Lux
Fußgängererkennung – Sichtfeld	Diagonal – 152° Horizontal – 130° Vertikal – 70°
Fußgängerposition erkannt	Stehend Gehockt Verschlossen/abgeschnitten * Liegend * Die Leistung hängt von der Szene ab.

IoT

Technologie

LTE
CE RED, FCC ID, IC ID, UKCA, RMM, SAR

Verschiedenes

Unterstützte Sprachen	Englisch, Französisch, Deutsch, Spanisch
Diagnosen	Verschiedene Statusbedingungen werden im internen Diagnoseprotokoll verfolgt. Kritische Fehlerzustände werden auch auf dem Bildschirm angezeigt.

Mechanisch

KI-Kamera
Abmessungen (L x B x H)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)
Gewicht ohne Schutzhaube	425g
Wohnungswesen
Kameragehäuse	Aluminiumlegierung ADC12
Farbe	Gelb RAL 1003 für Schutzhaube Grau RAL 9007 für Kameragehäuse
Intelligentes Display
Abmessungen (L x B x H)	207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in)
Gewicht	528 g

Umwelt

Betriebs- und Lagertemperatur
KI-Kamera	-20 °C bis +70 °C (-4 °F bis 158 °F)
Intelligentes Display	-20 °C bis +60 °C (-4 °F bis 140 °F)
Kaltstart
Intelligentes Display	-20 °C (-4 °F)

Bestellinformationen

Blaxtair – MR130 4 m – Erkennungssystem

105-950-001

HS code

8528.5900

1 x BXT AI-Kamera mit 2 m Kabel mit 6-Achsen-Halterung und U-Halterung,
1 x 4 m 6-poliges Ethernet-Verlängerungskabel,
1 x BXT Smart Display 8"
1 x Metallhalterung mit 2 m Kabel mit 6-Achsen-Halterung (Stromversorgung: VDC 12-32 V, 2 x Eingänge, 2 x Ausgänge und Ethernet-Kameraanschluss)
1 x Relais-Kit für festen Schlafmodus von 20 Minuten (für 12-V- und 24-V-Maschinen)
1 x Installationshandbuch

Gesamtlänge vom Smart Display zur AI-Kamera: 8 m

Blaxtair – MR130 – Erkennungssystem

105-950-004

HS code

8528.5900

1 x BXT AI-Kamera mit 2 m Kabel, 6-Achsen-Halterung und U-Halterung,
1 x BXT Smart Display 8"
1 x Metallhalterung mit 2 m Kabel und 6-Achsen-Halterung (Stromversorgung: 12–32 V Gleichstrom, 2 Eingänge, 2 Ausgänge und Ethernet-Kameraanschluss)
1 x Relais-Kit für festen Schlafmodus von 20 Minuten (für 12-V- und 24-V-Maschinen)
1 x Sicherungs-Kit
1 x Installationshandbuch

Gesamtlänge vom Smart Display zur AI-Kamera: 4 m
