Einführung

Blaxtair rettet Leben. Die fortschrittlichste Fußgängererkennungslösung zur Vermeidung von Kollisionen mit Maschinen: Sie kann Fahrer gleichzeitig vor Gefahren warnen, unnötige Alarme vermeiden und HSE- sowie Standortmanager dabei unterstützen, Unfallrisiken zu kontrollieren und zu reduzieren. Kompakt, robust, vernetzt, skalierbar und einfach zu installieren, mit einer auf dem Markt unerreichten Leistung: Blaxtair ist die einzige KI-Kamera, die Fußgänger in Echtzeit präzise erkennen und lokalisieren kann – in jeder Körperhaltung (stehend, hockend oder teilweise verdeckt) und in den anspruchsvollsten Arbeitsumgebungen.
Um über die Vermeidung von Unfällen in letzter Sekunde hinauszugehen, integriert das System die cloudbasierte IoT-Lösung „Blaxtair Connect“, die die Sicherheit von Personen in der Nähe von Maschinen revolutioniert, indem sie die Koaktivität zwischen Maschinen und Fußgängern durch 3 teilt.

Verbessert Sicherheit, Arbeitsbedingungen und Produktivität
Vermeidet unnötige Warnungen, die den Fahrer ermüden
Kontrolliert und reduziert Unfallrisiken dank des integrierten Blaxtair Connect
Zukunftssicher: Online-Wartung und Remote-Software-Updates
Skalierbar: bereit für zukünftige zusätzliche Funktionen oder Cloud-Dienste

Zertifizierungen und Zulassungen

Normen	Typ
Wasser-/Staubschutz
KI-Kamera	IP6X (vollständig staubdicht) gemäß NF EN 60529 IPX7 (Schutz gegen zeitweiliges Untertauchen in Wasser unter Druck) gemäß ISO 20653 IPX9K (Schutz gegen Hochdruck-/Hochtemperatur-Wasserstrahlen) gemäß ISO 20653
Smart-Display	IEC 60529 - IP67
BXT Switch Doppelkamera	IEC 60529 - IP67
Stecker des Kamerakabels	IP65
Klimatest
KI-Kamera	ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2
Smart-Display	ISO 16750-4, IEC 60068-2-14
BXT Switch Doppelkamera	ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2
Vibrationen und Stöße
KI-Kamera Smart-Display BXT Switch Doppelkamera	ISO 16750-3, IEC 60068-2-64 - Zufallsvibration, IEC 60068-2-27 - Stöße
Elektromagnetische Verträglichkeit
KI-Kamera	Richtlinie 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4 EN 12895, ICES-003 Ausgabe 05, FCC Title 47 Part 15
Smart-Display	Richtlinie 2014/30/UE, EN 12895, ISO 13766-1, ISO 14982-1, ICES-003 Ausgabe 05, FCC Title 47 Part 15
BXT Switch Doppelkamera	Richtlinie 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4, EN 12895 ICES-003 Ausgabe 05, FCC Title 47 Part 15 (*)
Elektrische Lasten
KI-Kamera	ISO 7637-2, ISO 16750-2 (ohne Lastabwurfprofile 5a/5b)
Smart-Display	ISO 7637-2, ISO 16750-2
BXT Switch Doppelkamera	ISO 7637-2, ISO 16750-2 - ohne Lastabwurfprofile 5a/5b)
Funkfrequenz	RED - Funkanlagenrichtlinie 2014/53/EU, UKSI 2017 Nr. 2016
Assistenzsysteme zur Objekterkennung Erdbewegungsmaschinen	ISO 16001
Umwelt	Reach, RoHS
Kennzeichnungen	CE (Europa), UKCA (Großbritannien), FCC ID (USA), IC ID (Kanada)
IoT - Technologie	LTE, CE RED, FCC ID, IC ID, UKCA, RMM, SAR
IoT - Zulassungen
Europa	Frankreich, Deutschland, Österreich, Spanien, Polen, Vereinigtes Königreich, Tschechische Republik, Italien, Belgien, Schweiz, Rumänien, Dänemark, Portugal, Irland, Indonesien, Ukraine, Slowakische Republik, Ungarn, Norwegen, Luxemburg, Schweden, Griechenland, Niederlande, Finnland, Slowenien, Lettland, Estland, Serbien, Monaco, Litauen
Naher Osten und Afrika	La Réunion
Nordamerika	Vereinigte Staaten von Amerika, Kanada,
Asien-Pazifik	Australien, Neukaledonien, Tahiti

Die Dichtheitsstufe ist unter den folgenden Bedingungen gewährleistet

Das Produktgehäuse darf während des gesamten Lebenszyklus nicht geöffnet werden
Alle Schrauben/Steckverbinder müssen in der werksseitigen Lieferkonfiguration bleiben
Dichtkappen müssen auf nicht angeschlossenen Steckverbindern verbleiben

(*) Geplant

Technische Spezifikationen

Abmessungen und Gewicht

KI-Kamera mit Schutzhaube
Vorderansicht	Seitenansicht	Unteransicht

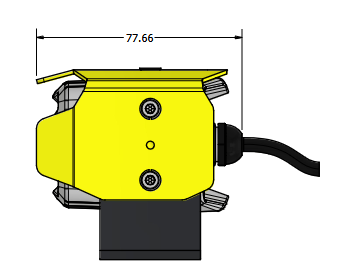

KI-Kamera mit Schutzhaube

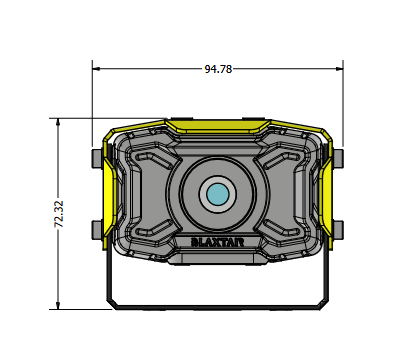

Vorderansicht

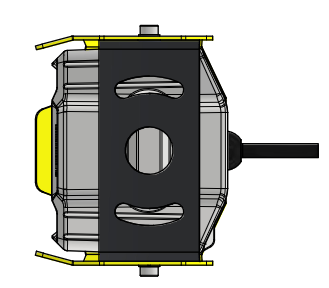

Seitenansicht

Unteransicht

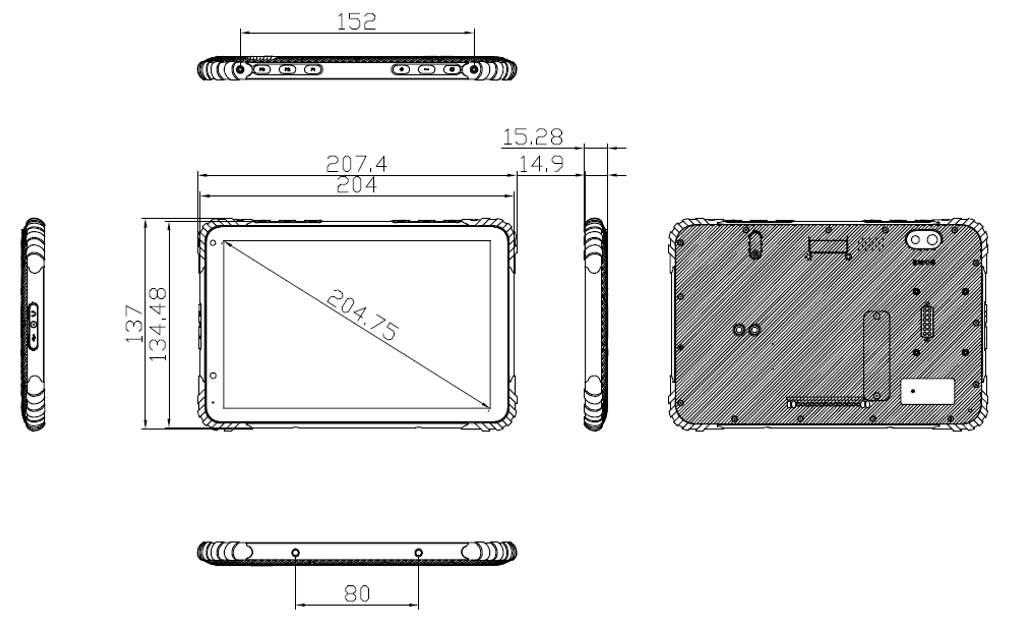

Smart-Display ohne Metallhalterung

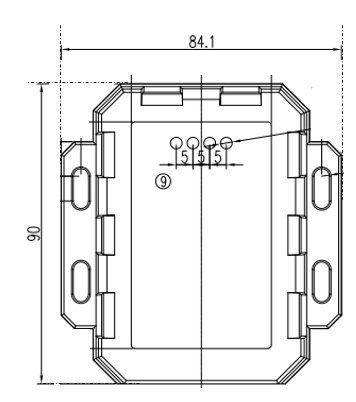

BXT Switch Doppelkamera

Die Abmessungen sind ausschließlich für kommerzielle Zwecke bestimmt. Die Abbildungen sind nicht maßstabsgetreu.

	Abmessungen L x B x T [mm] (Zoll)	Gewicht (g)
KI-Kamera (ohne Schutzhaube)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)	425 g (ohne Schutzhaube)
Smart-Display	207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in)	528 g
BXT Switch Doppelkamera	90 x 84,1 mm (3,5x3,3 in)	420 g

Gehäuse - KI-Kamera
Kameragehäuse	Aluminiumlegierung ADC12
Farbe	Gelb Ral 1003 für Schutzhaube Grau Ral 9007 für Kameragehäuse

Elektrik

Nennspannung	12-24 VDC nominal 32 VDC maximal Für Fahrzeugspannungen >24 VDC einen Spannungswandler verwenden.
Eingangsspannung	~12-32 VDC
Leistungsaufnahme	MR390 : 45W @12 (3.8A) Abhängig von Systemnutzung und Konfiguration

Umgebungsbedingungen

Betriebs- und Lagertemperatur
KI-Kamera	-20°C bis +70°C (-4 °F bis 158 °F)
Smart-Display	-20°C bis +60°C (-4 °F bis 140 °F)
Smart-Display - Kaltstart	-20°C (-4 °F)
BXT Switch Doppelkamera	-20°C bis +70°C (-4 °F bis 158 °F)

Erkennungsleistung

Erkennungslatenz	Latenz < 300 ms
Betriebsbeleuchtungsbereich	>300 Lux (für beste Leistung empfohlen) Von 100 Lux bis 80000 Lux
Fußgängererkennung - Sichtfeld	Diagonal - 152° Horizontal - 130° Vertikal - 70°
Erkannte Fußgängerposition	Stehend, hockend, verdeckt/abgeschnitten, liegend Die Leistung hängt von der Szene ab
Startdauer	~0s mit Relaisoption für festen Schlafmodus Aus dem Schlafmodus (d. h. Tablet-Akkuladung >0 %) : ~ 17s für Alarme / ~ 21s für Videostream Bei niedriger Tablet-Akkuladung (nahe 0 %) kann die Startzeit mehrere Minuten betragen (abhängig davon, wie lange der Akku leer war und von der Akkutemperatur)

Video - KI-Kamera

Dynamikumfang	81 dB
Bildrate	25 fps
Verschlusstyp	Elektronischer Rolling Shutter
Auflösung	720p
Sensor	CMOS

Aufzeichnung

Aufzeichnungsdauer	8 Stunden* für Version 217 Zwischen 20 und 30 Stunden, abhängig von der Tablet-Nutzung für Version 224
Recorder-Daten	Live-Stream des Blaxtair
Download	Über die Blaxtair App

(*) Der Wert kann auf Anfrage auf mehr als 30 Stunden aufgezeichneter Daten erhöht werden

Bild - Smart-Display

Auflösung

1280 x 800 px

Verschiedenes

Unterstützte Sprachen	Englisch, Französisch, Deutsch, Spanisch
Diagnose	Verschiedene Statusbedingungen werden im internen Diagnoseprotokoll erfasst. Kritische Fehlerzustände werden außerdem auf dem Bildschirm angezeigt

Benutzeranschlüsse

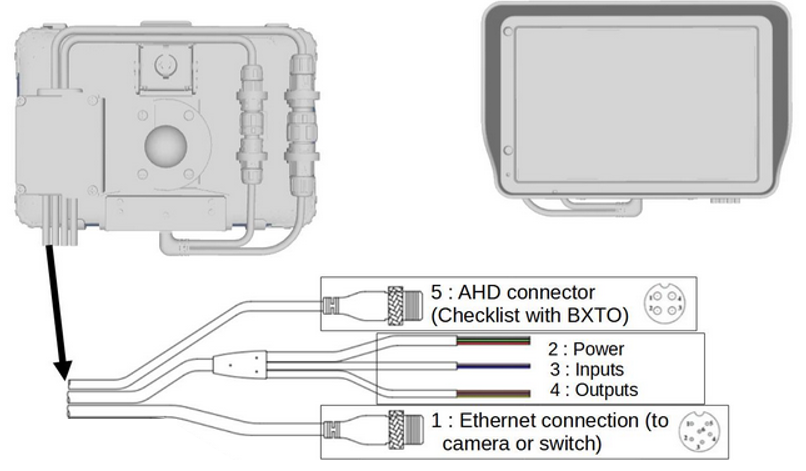

8"-Smart-Display mit Metallhalterung und Kabeln

Kabel 1	GX12	1500 mm	Stecker GX12 6-polig Ethernet- und Stromversorgung der Kamera
Kabel 2	kein Stecker	4800 mm	Systemstromversorgung
Kabel 3	kein Stecker	4800 mm	Diskrete Eingänge x2
Kabel 4	kein Stecker	4800 mm	Diskrete Ausgänge x2
Kabel 5	GX12	1500 mm	AHD-Steckverbinder

KI-Kamera-Steckverbinder
	(1) 8P-Buchse Kamerasteckverbinder (Daten + Strom) - Länge: 400 mm (2) 8P-Stecker (Daten + Strom) (3) 6P GX12-Buchse (Ethernet + Strom) - Länge: 1600 mm Die Gesamtlänge des KI-Kamerakabels beträgt 2 m (78,7 in).

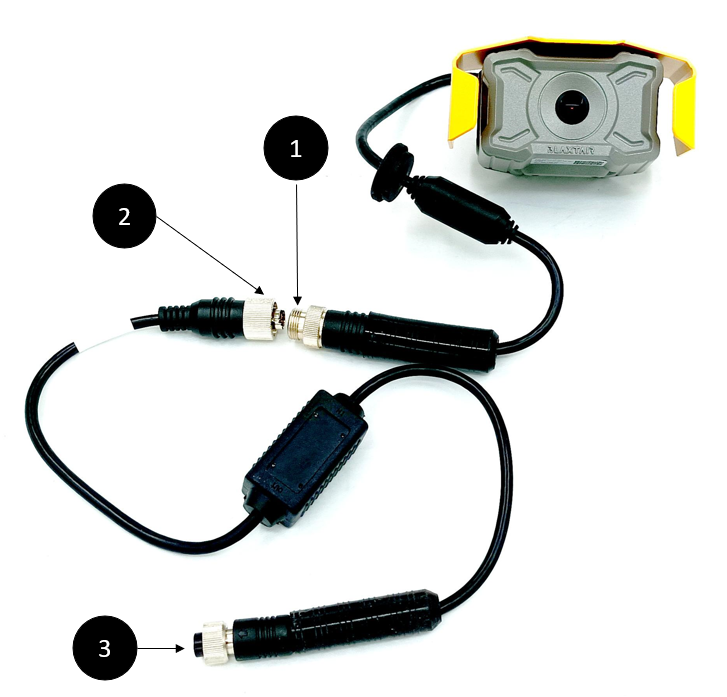

KI-Kamera-Steckverbinder

(1) 8P-Buchse Kamerasteckverbinder (Daten + Strom) - Länge: 400 mm
(2) 8P-Stecker (Daten + Strom)
(3) 6P GX12-Buchse (Ethernet + Strom) - Länge: 1600 mm

Die Gesamtlänge des KI-Kamerakabels beträgt 2 m (78,7 in).

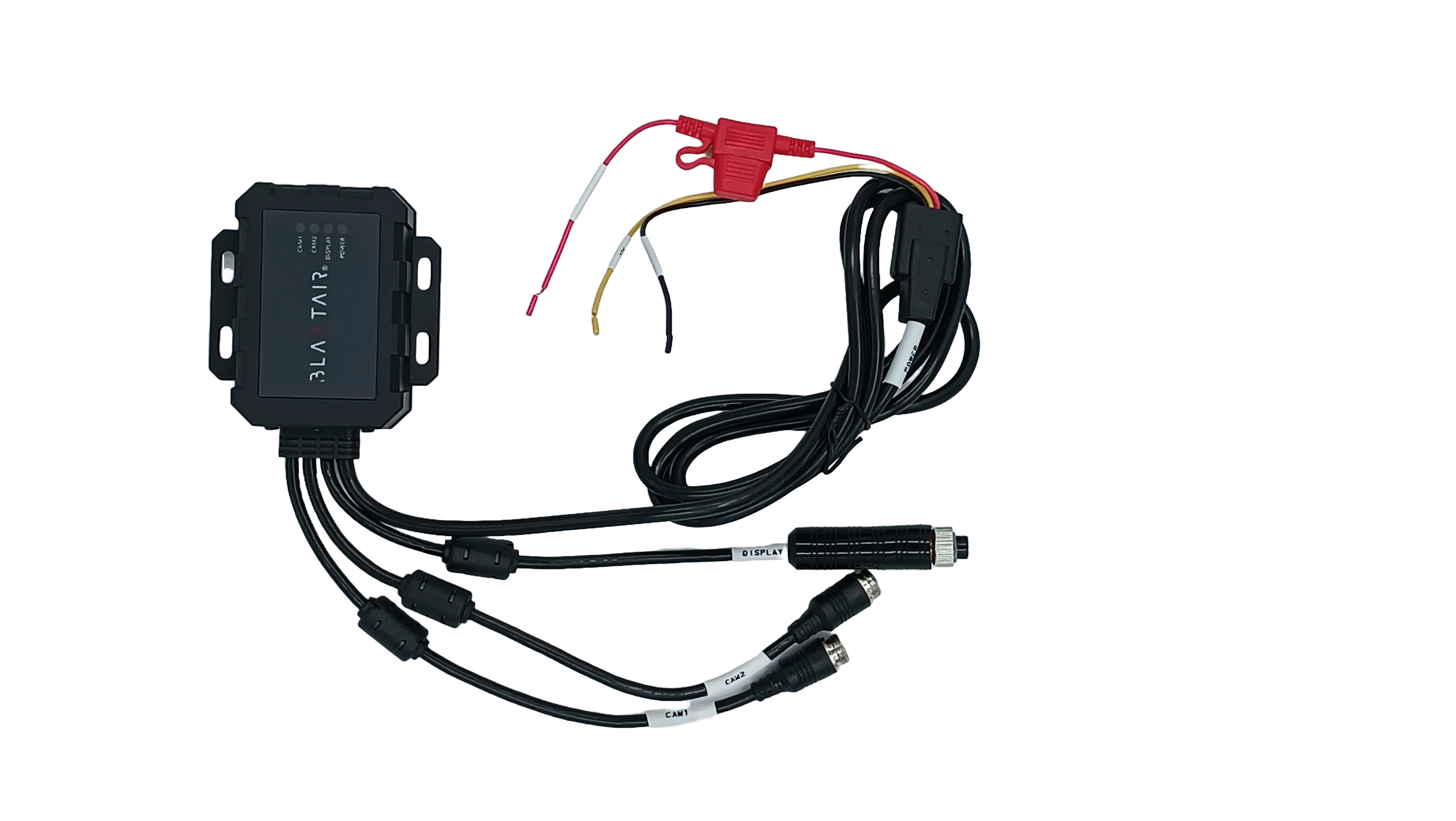

BXT Switch Doppelkamera
	Rote/gelbe Drähte: Stromversorgung (beide müssen angeschlossen werden) Schwarzer Draht: Masse, 8P-Buchse Kamerasteckverbinder (Daten + Strom) ROTE 6P GX12-Buchse (Ethernet + Strom) = Verbindung zum Display SCHWARZE 6P GX12-Stecker (Ethernet + Strom) = Verbindung zu CAM REAR und CAM FRONT

Bestellinformationen

Blaxtair - MR390 - Erkennungssystem
105-950-007	HS-Code	8528.5900
3 x BXT KI-Kamera mit 2-m-Kabel, 6-Achsen-Halterung und U-Halterung, 3 x 4 m 6-poliges Ethernet-Verlängerungskabel, 2 x 10 m 6-poliges Ethernet-Verlängerungskabel, 1 x BXT Smart Display 8" 1 x Metallhalterung mit 2-m-Kabel und 6-Achsen-Halterung (Stromversorgung: VDC 12-32V, 2 x Eingänge, 2 x Ausgänge und Ethernet-Kamerasteckverbinder) 2 x BXT Switch Doppelkamera 3 x Sicherungssatz 1 x Installationshandbuch

Alle Informationen können ohne vorherige Ankündigung geändert werden.
