2.3 Installation

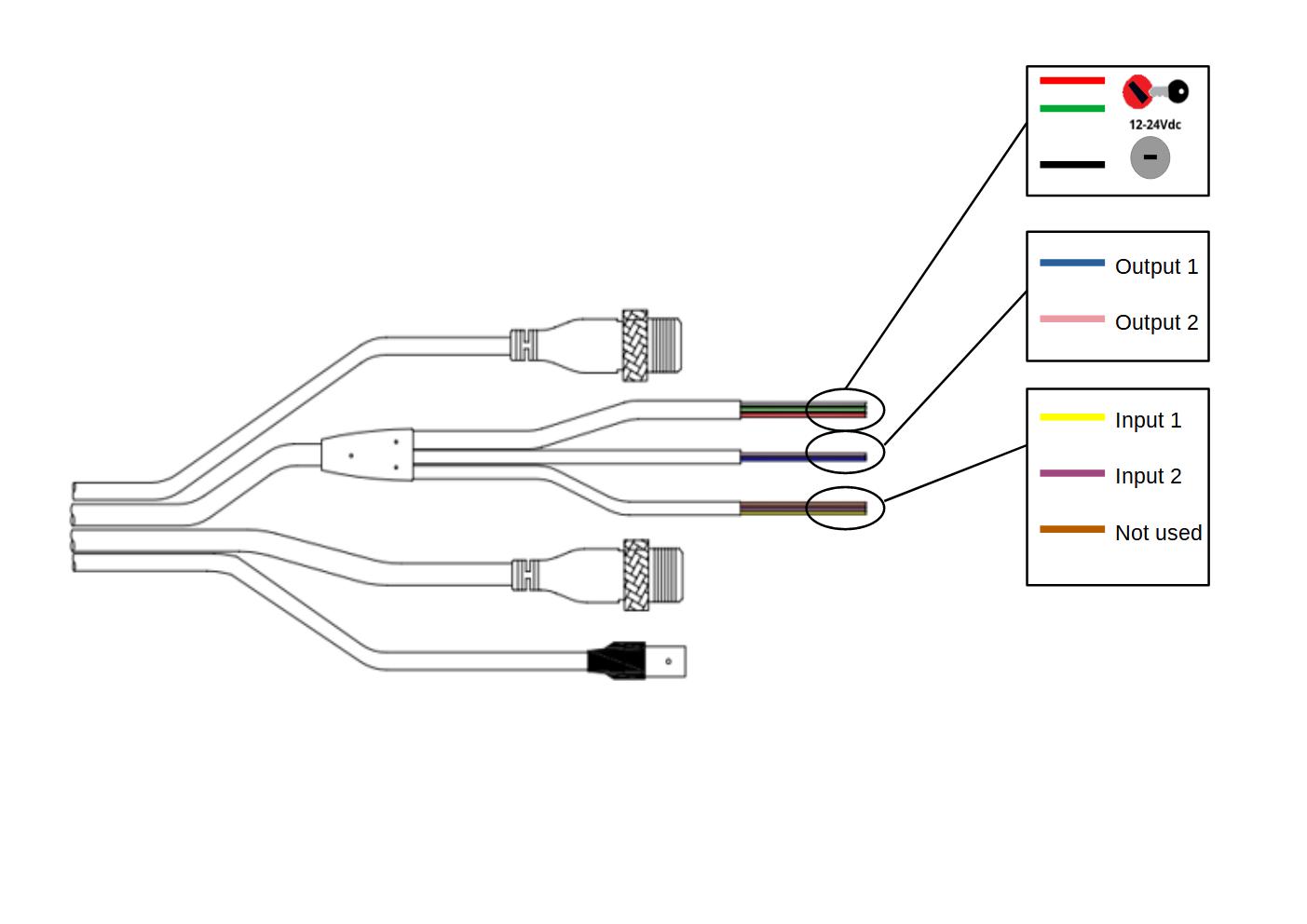

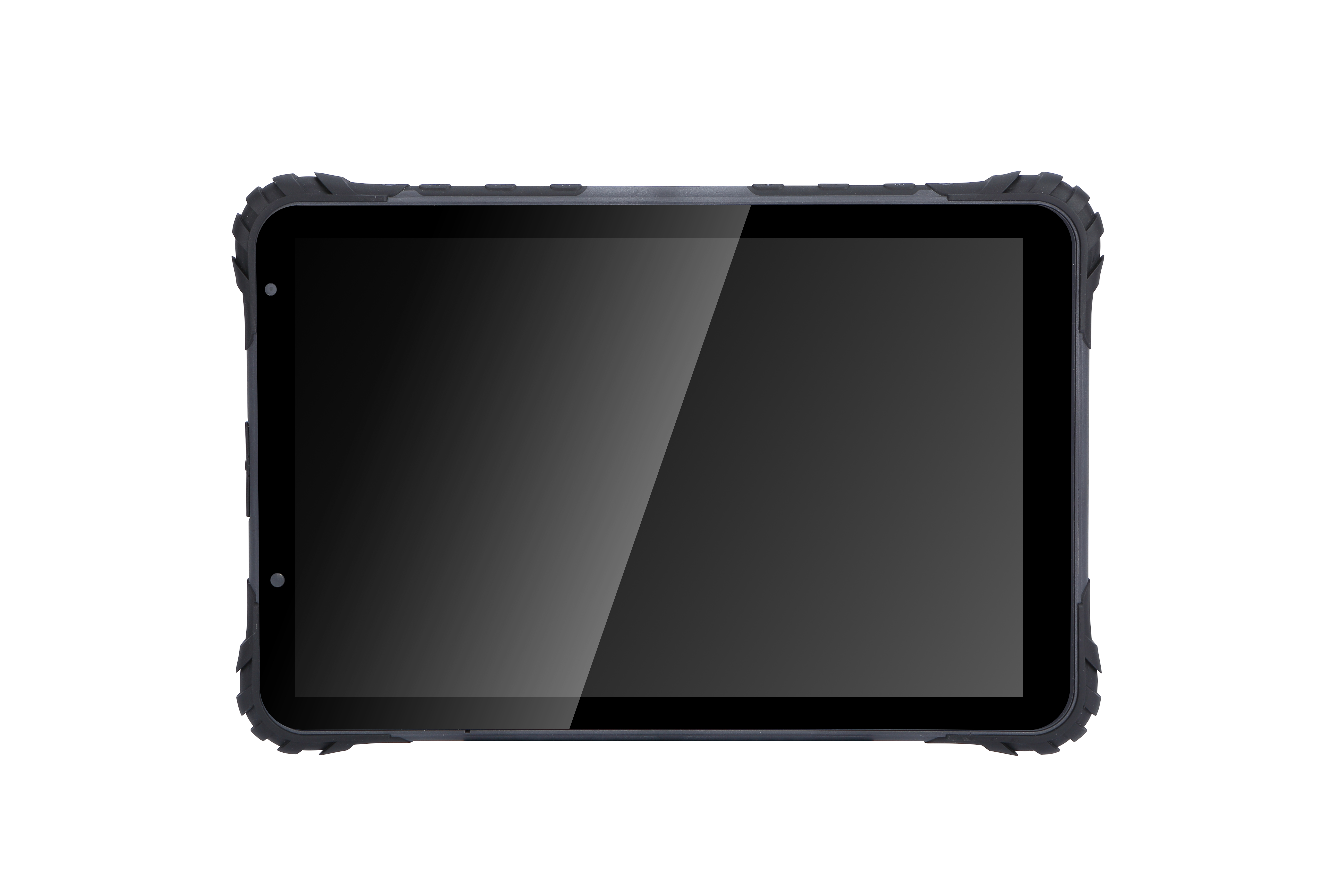

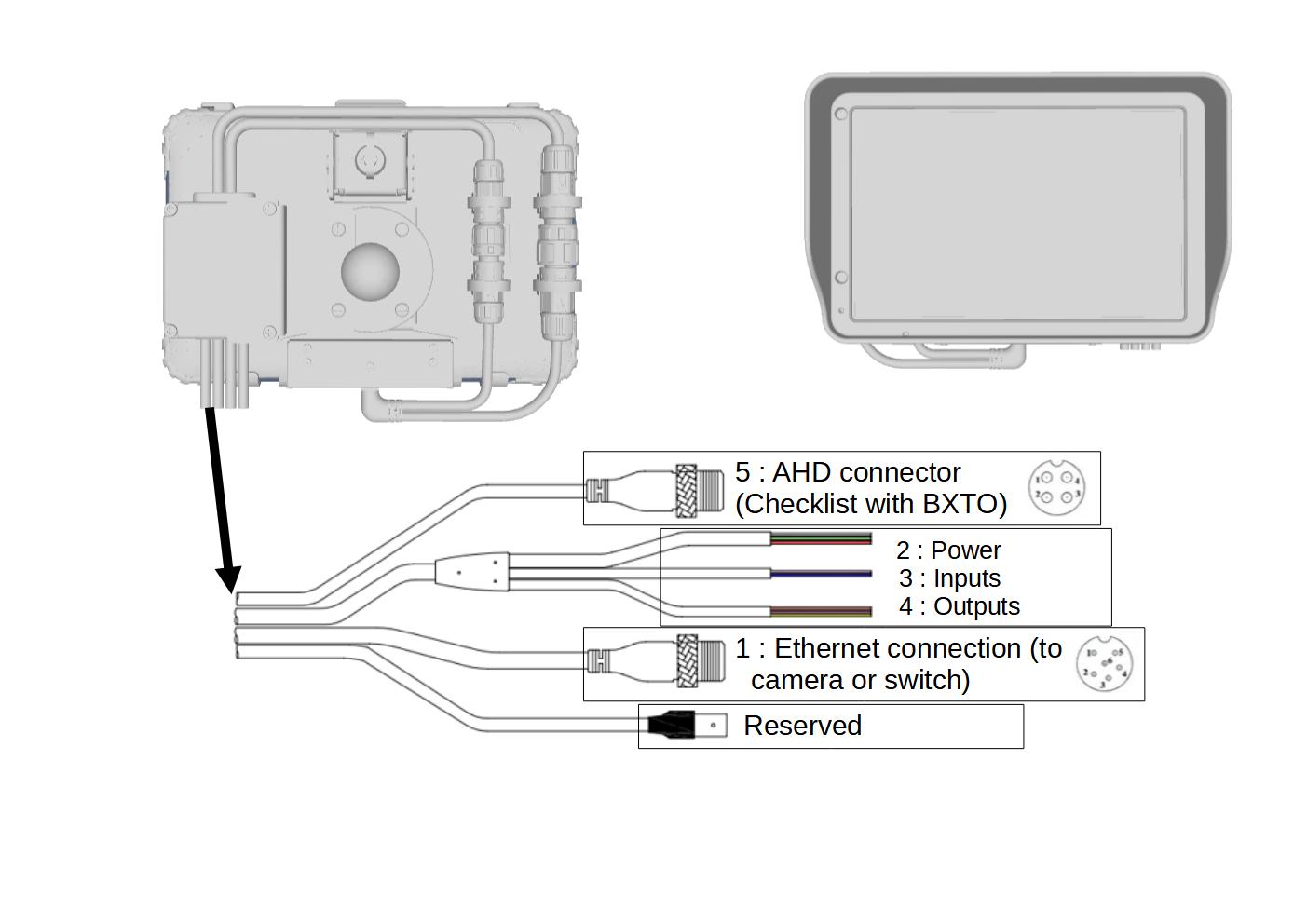

L'écran intelligent présente les câbles suivants :

Alimentation/ IGN (Allumage) / Masse :

• l'alimentation du support (fil rouge) et IGN (fil vert) doivent être connectés à la même source d'alimentation. Cette source doit être déconnectée lorsque le véhicule est éteint (clé/IGN OFF), sinon cela pourrait entraîner une décharge de la batterie du véhicule.

• La masse du support (câble noir) doit être connectée à la masse correspondant à la source d'alimentation.

Cette étape est obligatoire pour toute liste de contrôle.

• Les sorties discrètes (fils bleu et rose) peuvent être utilisées pour interagir avec le véhicule.
  Seront activées seulement si :

  • activées dans les paramètres du tableau de bord sur la page véhicule liée à cette tablette

Et activées dans la configuration des sorties

• ET

  • La liste de contrôle est valide

  • OU un segment interagissant avec le véhicule est en cours de réponse

  • OU la liste de contrôle a été remplie avec uniquement des questions “non critiques” mal répondues (jusqu'à la coupure du contact)

L'écran intelligent doit être verrouillé dans son support. Nous conseillons de sécuriser le support avec les vis fournies pour éviter que l'écran intelligent soit démonté car l'écran intelligent n'est pas conçu pour fonctionner sans son support.

• L'écran intelligent doit être allumé en mettant le véhicule en marche

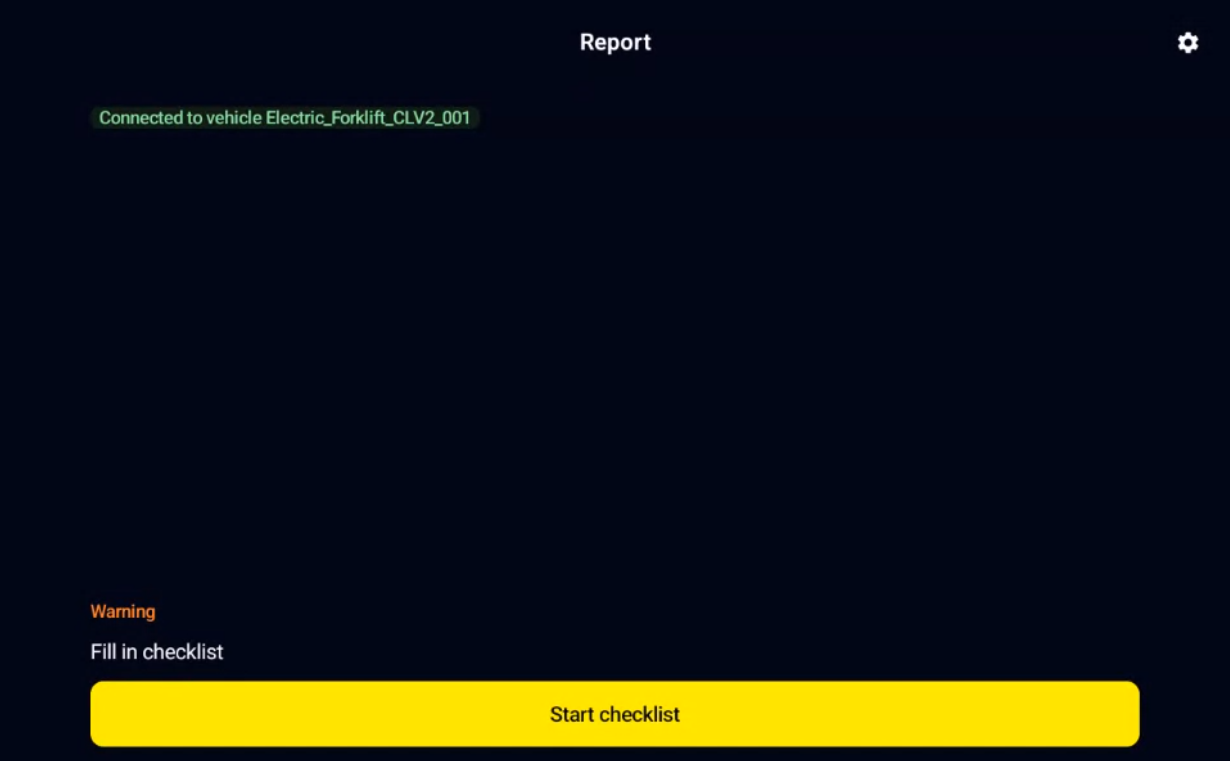

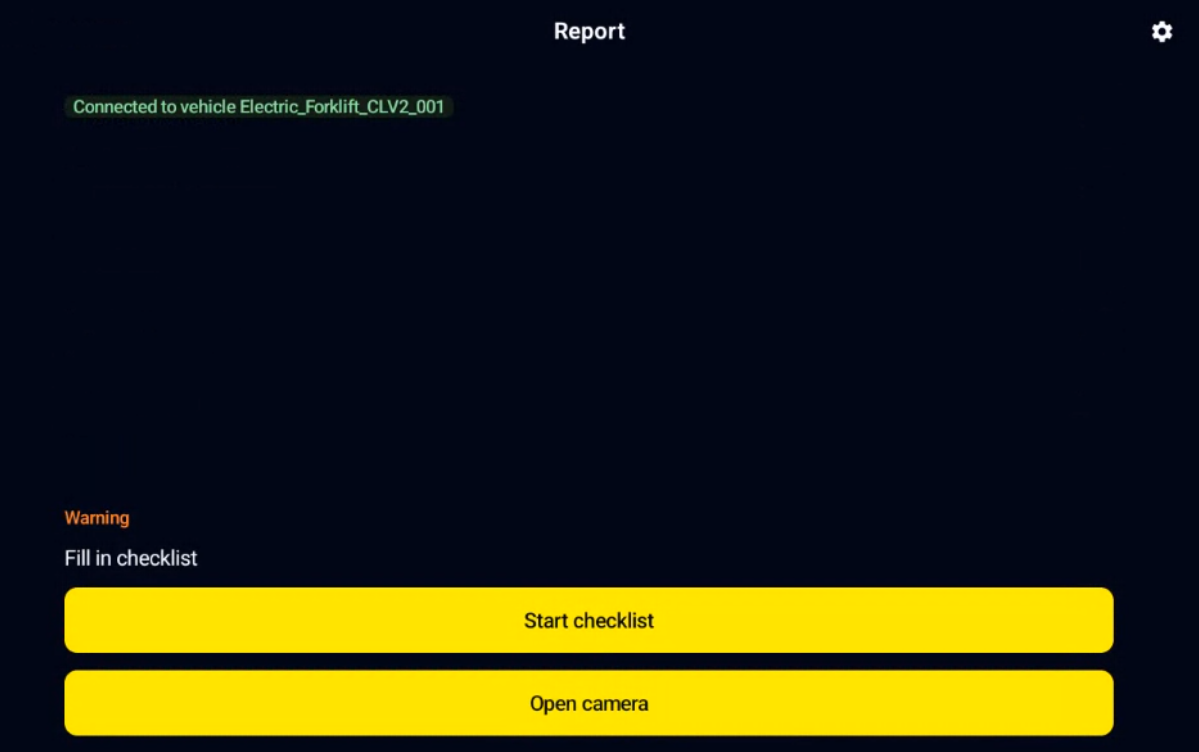

• Si le lien de l'écran intelligent a été effectué dans le tableau de bord, la page suivante s'affichera, demandant de remplir la liste de contrôle. Cette page permet de vérifier que le véhicule auquel l'écran intelligent est connecté est correct

Après cette étape, pour un produit liste de contrôle autonome, l'installation de la liste de contrôle sur le véhicule est terminée.

Attention

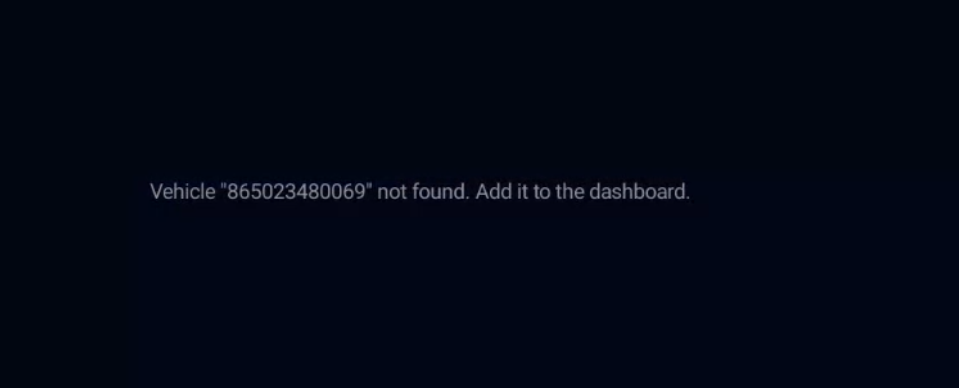

• Si l'écran intelligent n'a pas été lié à un véhicule dans le tableau de bord de la liste de contrôle (voir 2.3.1 - configuration de la liste de contrôle => étape de gestion du véhicule), un message d'erreur s'affichera indiquant que ce lien doit être effectué :
  (l'image ci-dessous est à titre d'illustration uniquement - le texte est incorrect et sera modifié dans une future version du logiciel).

Si BXTO est installé sur le véhicule (voir ÉTAPE 1), la configuration suivante doit être effectuée :

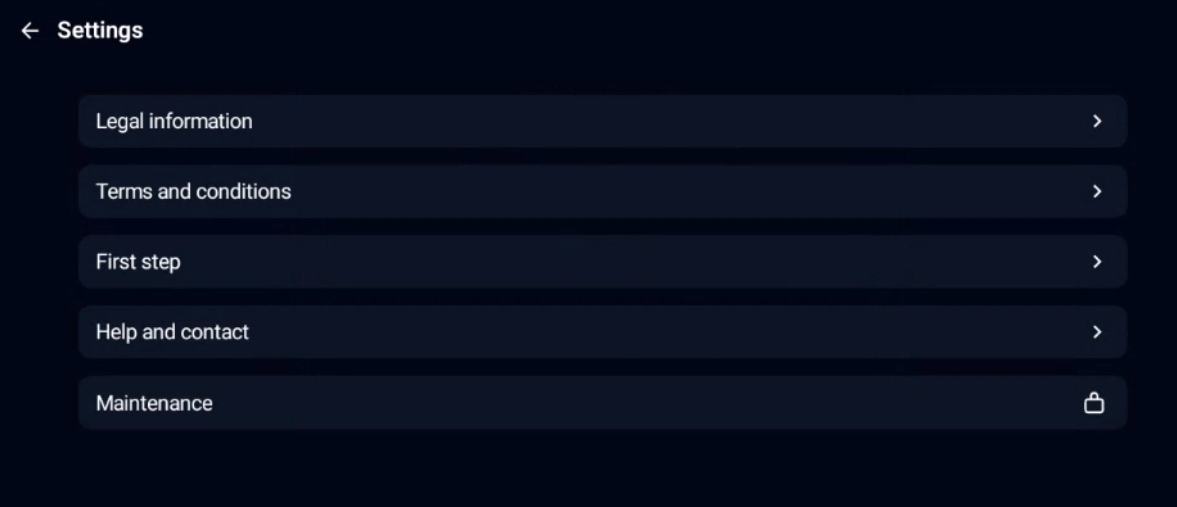

• cliquez sur l'engrenage (en haut à droite) pour afficher l'écran suivant

• cliquez sur “Maintenance”

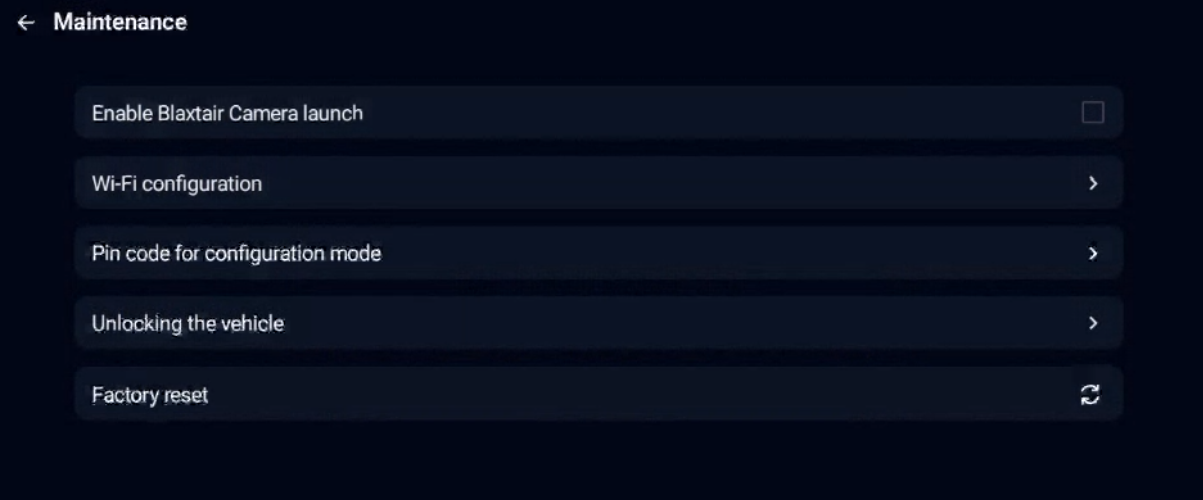

• entrez le mot de passe pour accéder à l'écran suivant :

Le mot de passe par défaut est 5504

Pour activer le lien avec BXTO, cliquez sur “Activer le lancement de la caméra Blaxtair”. En cochant cette option :

• La vidéo BXTO sera automatiquement affichée 10 secondes après que la liste de contrôle ait été remplie avec succès

• La vidéo BXTO peut être affichée 10 secondes après avoir appuyé sur le bouton “ouvrir la caméra” sur la page d'accueil de l'écran intelligent. Ce bouton “ouvrir la caméra” peut être utilisé par exemple sur un véhicule défectueux pour bénéficier de la protection BXTO.

⚠️ La page Maintenance doit être quittée avant d'éteindre le système/le véhicule

Sinon, la page Maintenance restera ouverte / accessible lors du redémarrage du système

Après cette étape, la liste de contrôle + BXTO sont prêts à être utilisés sur le véhicule.

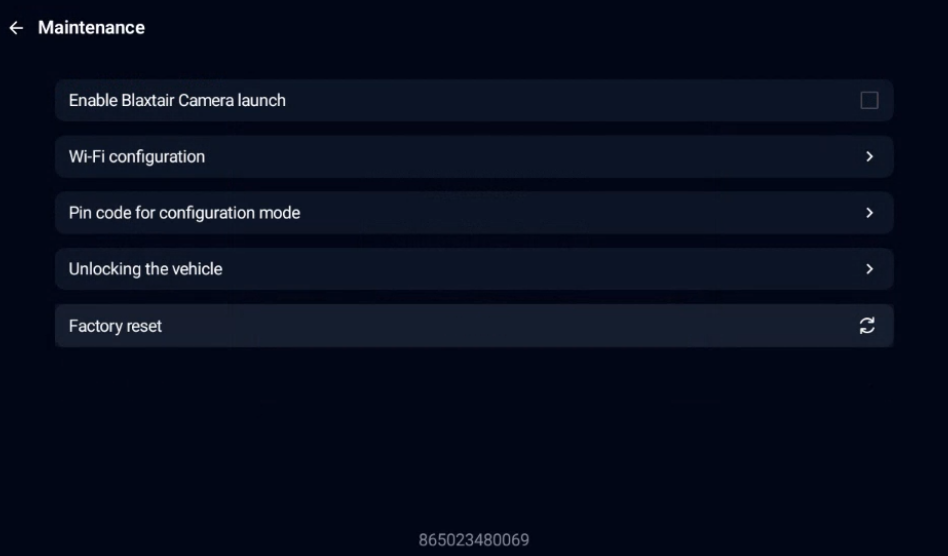

Rappel : la page suivante est accessible après avoir cliqué sur “Maintenance” dans la page des paramètres et en saisissant le mot de passe correspondant.

• accès au numéro de série de l'écran intelligent (affiché en bas de la page)

• “Activer le lancement de la caméra Blaxtair” : voir étape 3

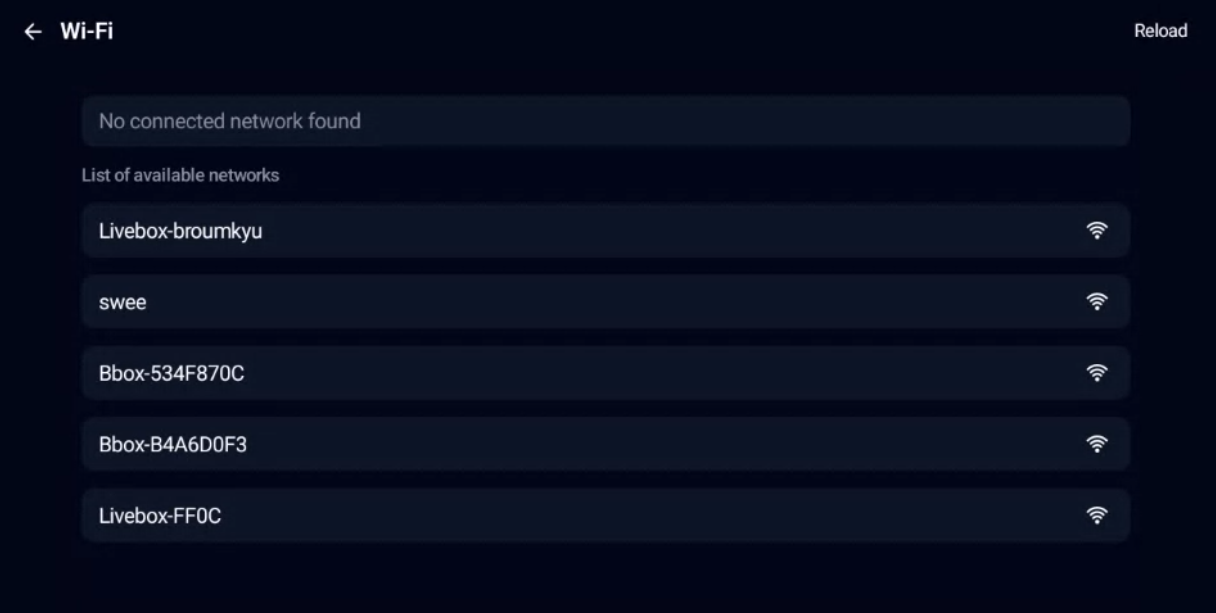

• Configuration Wi-fi - permet de sélectionner un réseau Wi-fi auquel se connecter - cela est utile dans les zones avec une faible ou aucune couverture 4G ou pour la mise à jour du logiciel du système

• Code PIN pour le mode configuration : permet de changer le mot de passe standard pour entrer en mode Maintenance

• Changement d'état de sortie : force la sortie discrète à l'état haut (pour désactiver les limitations du véhicule, le cas échéant). Cela permet de changer manuellement l'état de la sortie discrète de bas à haut.

⚠️ Cela fonctionne même si l'option “contrôle de la sortie discrète” n'est pas cochée dans le tableau de bord

Ne doit pas être utilisé si non connecté au véhicule pour éviter les risques de court-circuit alimentation-masse

• Réinitialisation d'usine : vide la mémoire de l'écran intelligent (rapports stockés en mémoire). Cela peut être utilisé pour forcer la connexion avec le tableau de bord afin de prendre en compte les modifications (par exemple après activation de la fonction code PIN)

⚠️ La page Maintenance doit être quittée avant d'éteindre le système/le véhicule

Sinon, la page Maintenance restera ouverte / accessible lors du redémarrage du système

Connexion entre le tableau de bord et la liste de contrôle

Il est important de savoir quand les connexions sont effectuées entre la liste de contrôle et le tableau de bord car une mise à jour dans le tableau de bord (changement de liste de contrôle, etc.) ne sera pas prise en compte à d'autres moments. La connexion est possible uniquement si le réseau est disponible (4G/Wifi) :

1. Au démarrage du système (clé ON), si la mémoire de l'écran intelligent est vide (première utilisation ou après une “réinitialisation d'usine” effectuée en mode maintenance

2. à l'envoi d'une liste de contrôle

3. après validation du code PIN

cas de perte de connexion / et récupération :

• s'il n'y a pas de connexion : les mises à jour dans le tableau de bord ne seront pas prises en compte par l'écran intelligent, les rapports de la liste de contrôle ne seront pas envoyés

• lorsque la connexion est rétablie : les rapports non envoyés seront transmis

L'écran intelligent présente les câbles suivants:

Alimentation/ IGN (Allumage) / Masse :

• l'alimentation du support (fil rouge) et IGN (fil vert) doivent être connectés à la même source d'alimentation. Cette source doit être déconnectée lorsque le véhicule est éteint (clé/IGN OFF), sinon cela pourrait entraîner une décharge de la batterie du véhicule.

• La masse du support (câble noir) doit être connectée à la masse correspondant à la source d'alimentation.

Cette étape est obligatoire pour toute liste de contrôle.

• Les sorties discrètes (fils bleu et rose) peuvent être utilisées pour interagir avec le véhicule.
  Seront activées seulement si :

  • activées dans les paramètres du tableau de bord sur la page véhicule liée à cette tablette

  •

  • Et activées dans la configuration des sorties

    • ET

      • La liste de contrôle est valide

      • OU un segment interagissant avec le véhicule est en cours de réponse

      • OU la liste de contrôle a été remplie avec uniquement des questions “non critiques” mal répondues (jusqu'à la coupure du contact)

L'écran intelligent doit être verrouillé dans son support. Nous conseillons de sécuriser le support avec les vis fournies pour éviter que l'écran intelligent soit démonté car l'écran intelligent n'est pas conçu pour fonctionner sans son support.

Pour activer la licence, vous devez avoir la “carte de licence de la liste de contrôle” prête. Vous devez avoir commandé la “licence pour la liste de contrôle” (réf. kit 699-980-008) auprès d'Arcure/Blaxtair et reçu le guide de démarrage rapide d'activation (20250625_QSG_Checklist.pdf) ainsi que la carte de licence.

L'article ci-dessous expliquera comment activer votre licence.

Un abonnement Dashboard Connect actif pour le système Blaxtair est requis avant de pouvoir activer la licence de la liste de contrôle.

L'activation du tableau de bord est présentée dans le guide de démarrage rapide suivant : 20250626_QSG_abonnement.pdf

Une connexion 4G ou Wifi est obligatoire pour effectuer les étapes suivantes.

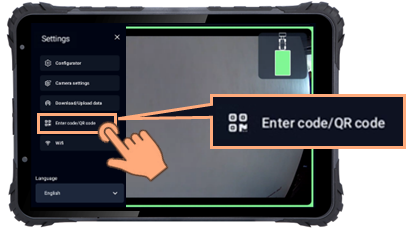

1️⃣ Allez à “Entrer le code/QR code”

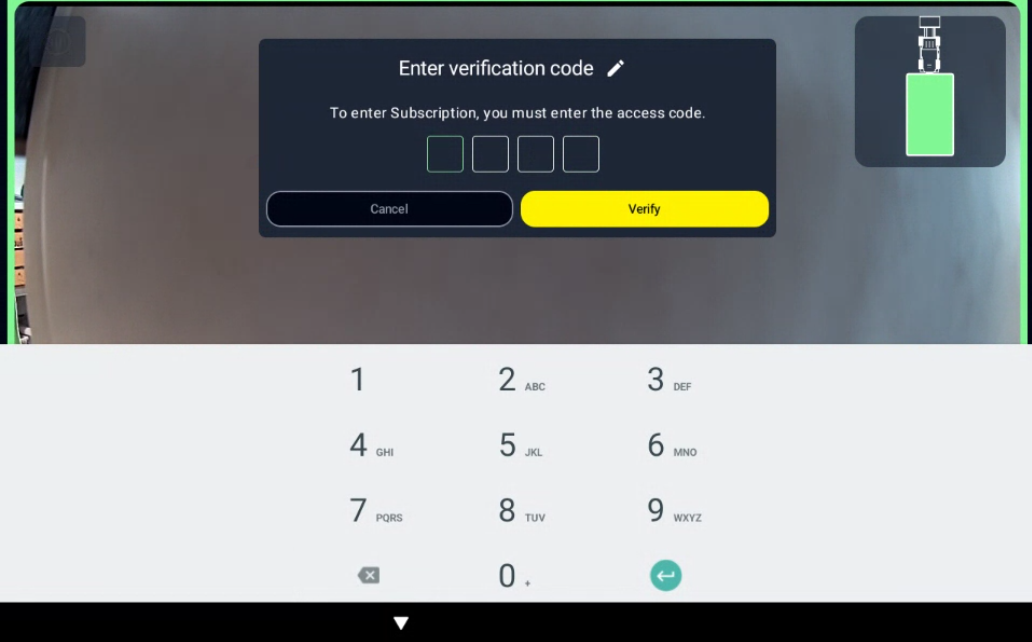

Vous devrez utiliser votre mot de passe qui est 1235 par défaut

2️⃣ Entrez le code de licence

Une fois que vous atteignez cette page, vous avez deux façons d'activer le code :

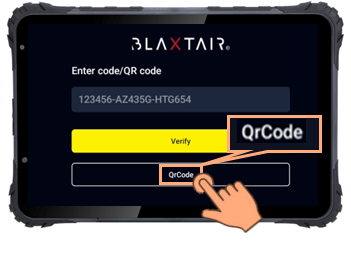

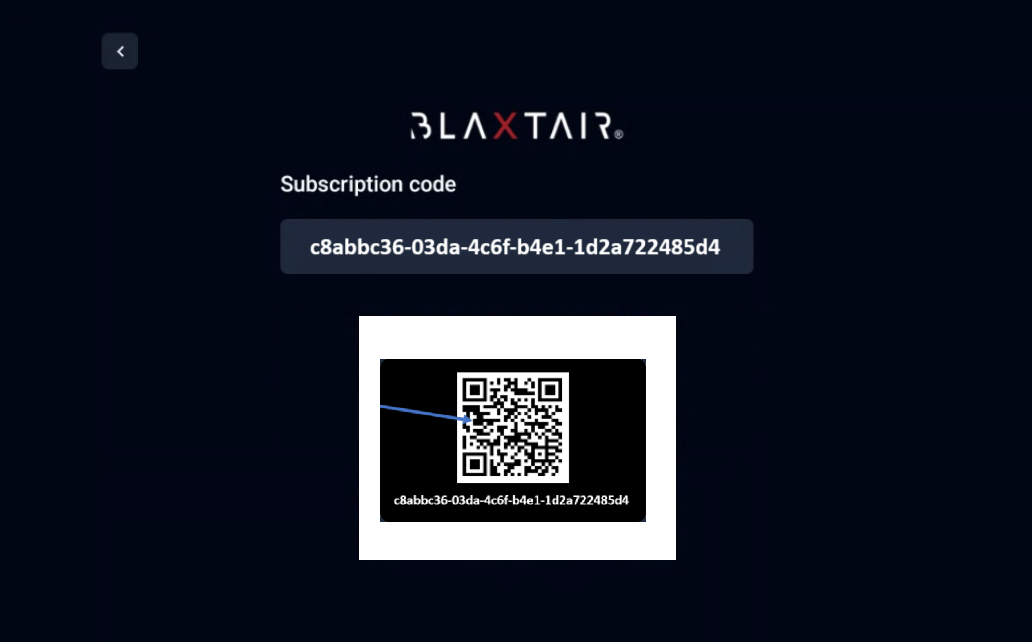

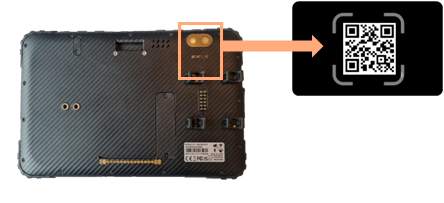

Automatique (utilisation du code QR)

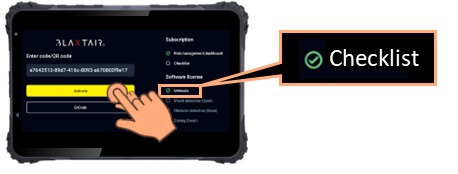

Cliquez sur “Vérifier”.

La licence désirée sera cochée en vert et l'écran affichera :

3️⃣ Activation de la licence

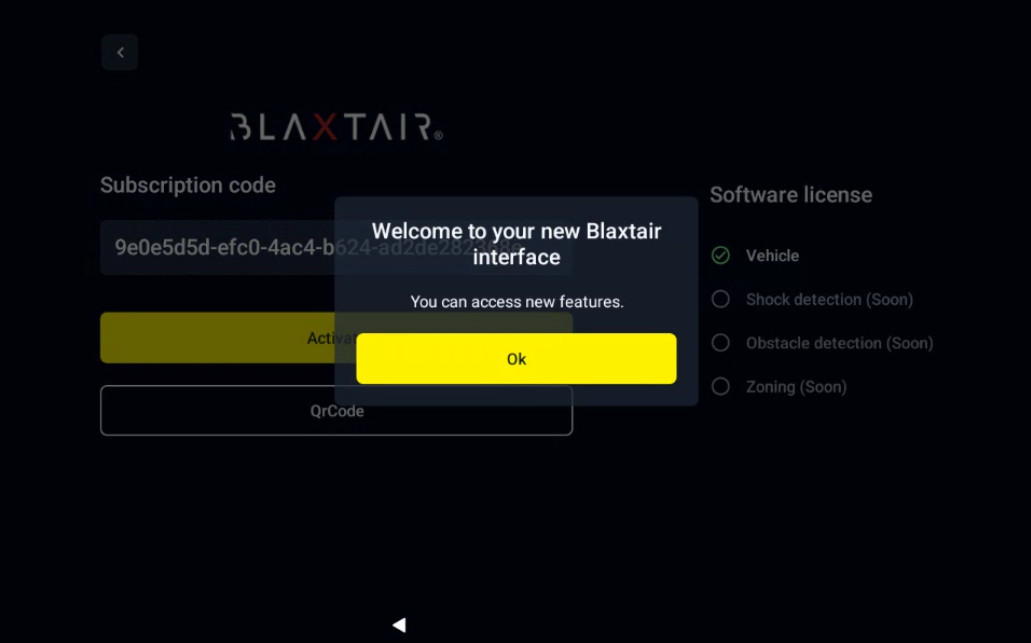

Cliquez sur “Activer”. L'écran affiche :

Cliquez sur “OK”.

La liste de contrôle est active sur le système. Éteignez et rallumez le véhicule. Une liste de conducteurs devrait s'afficher sur l'écran intelligent :

• Conducteur par défaut → si aucun conducteur n'est créé pour votre entreprise dans le tableau de bord

ou

• Liste personnalisée de conducteurs si au moins un conducteur est créé dans le tableau de bord pour votre entreprise.

Si aucune configuration n'est effectuée sur Dashboard Connect, une liste de questions par défaut s'affiche sur l'écran intelligent une fois un conducteur sélectionné.

Si la liste de contrôle est configurée sur le tableau de bord, la liste de questions définie devrait s'afficher sur l'écran intelligent.

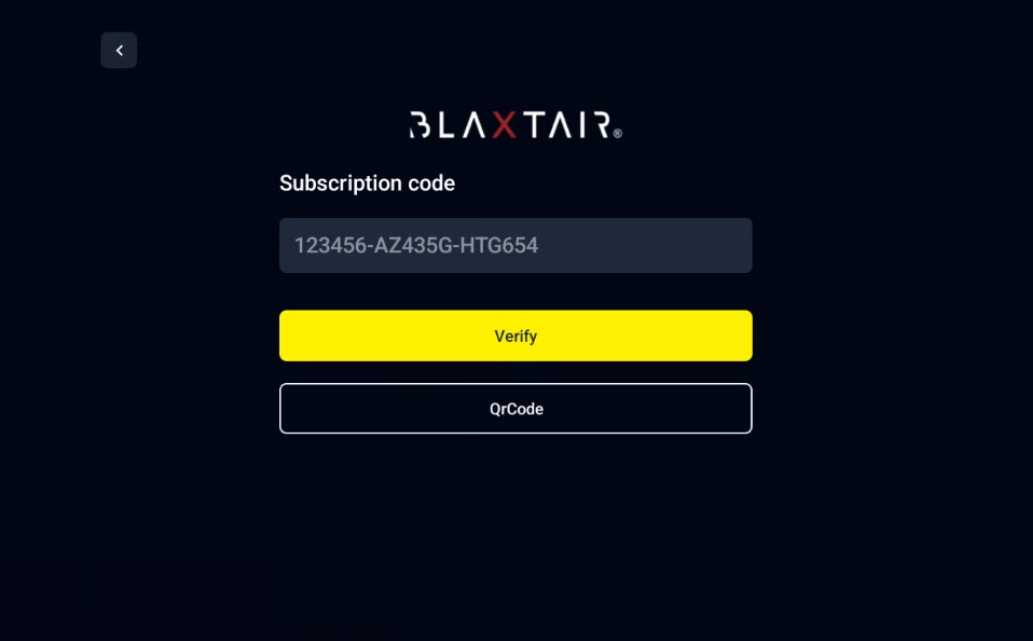

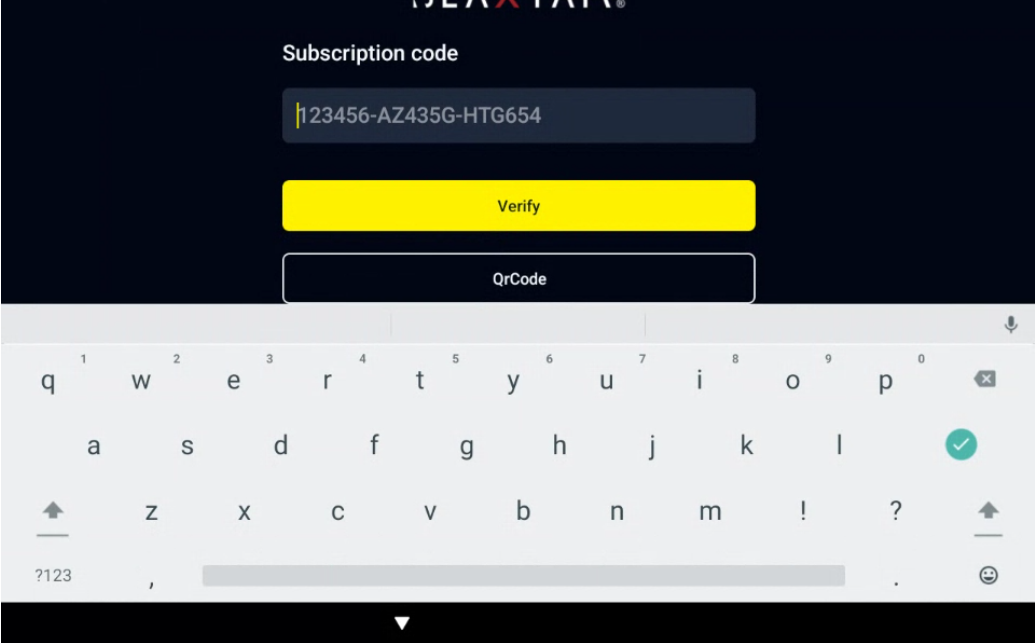

Pour information, une autre option pour saisir le code est la saisie manuelle dans la page ci-dessous :

Ce paragraphe présente les étapes pour activer le contrôle de la sortie discrète via la liste de contrôle. Cette fonctionnalité permet d'interagir avec le véhicule en fonction de l'état de la liste de contrôle.

Pour interagir avec le véhicule, la sortie liée à la liste de contrôle doit être activée dans le configurateur.

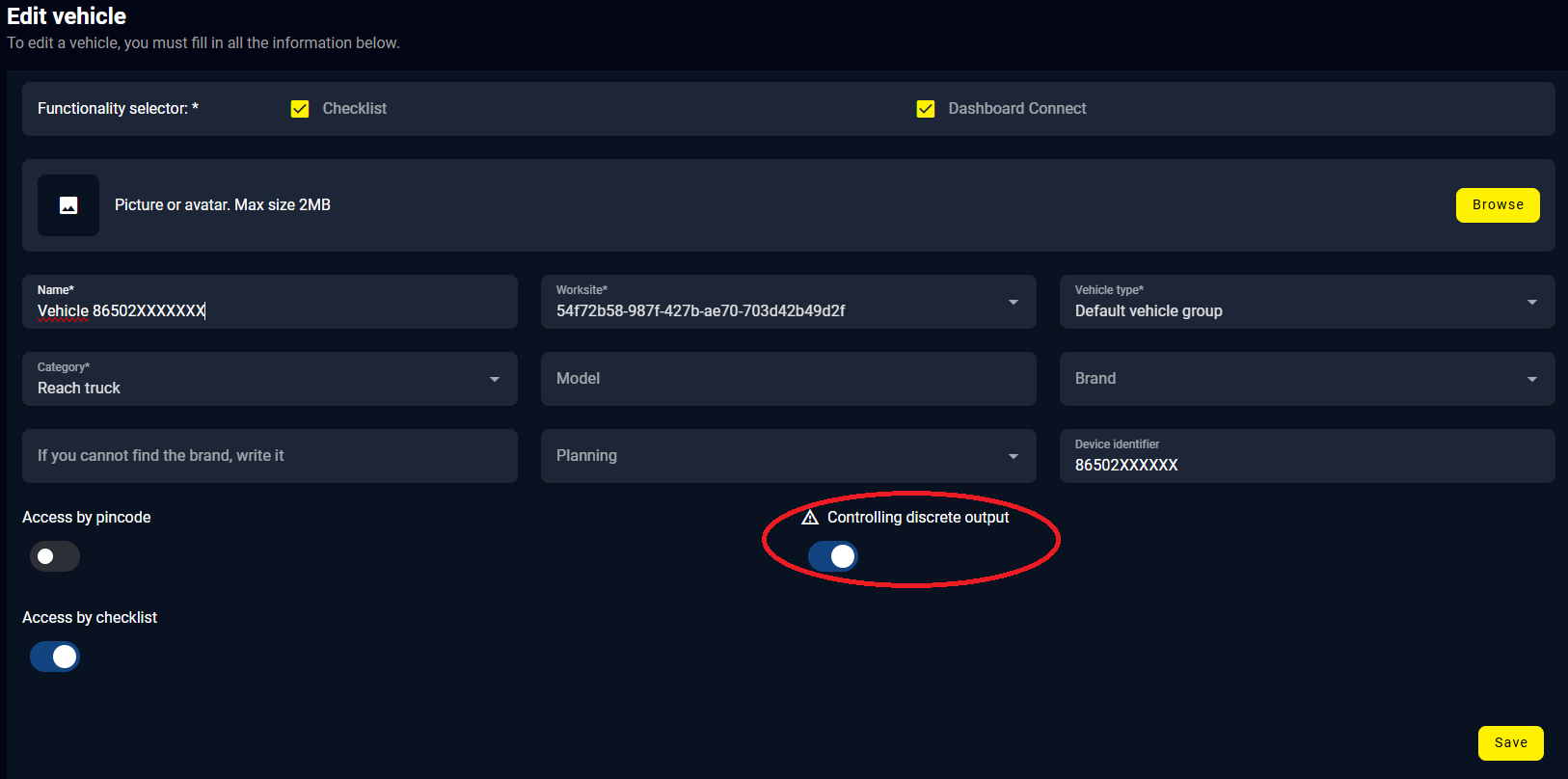

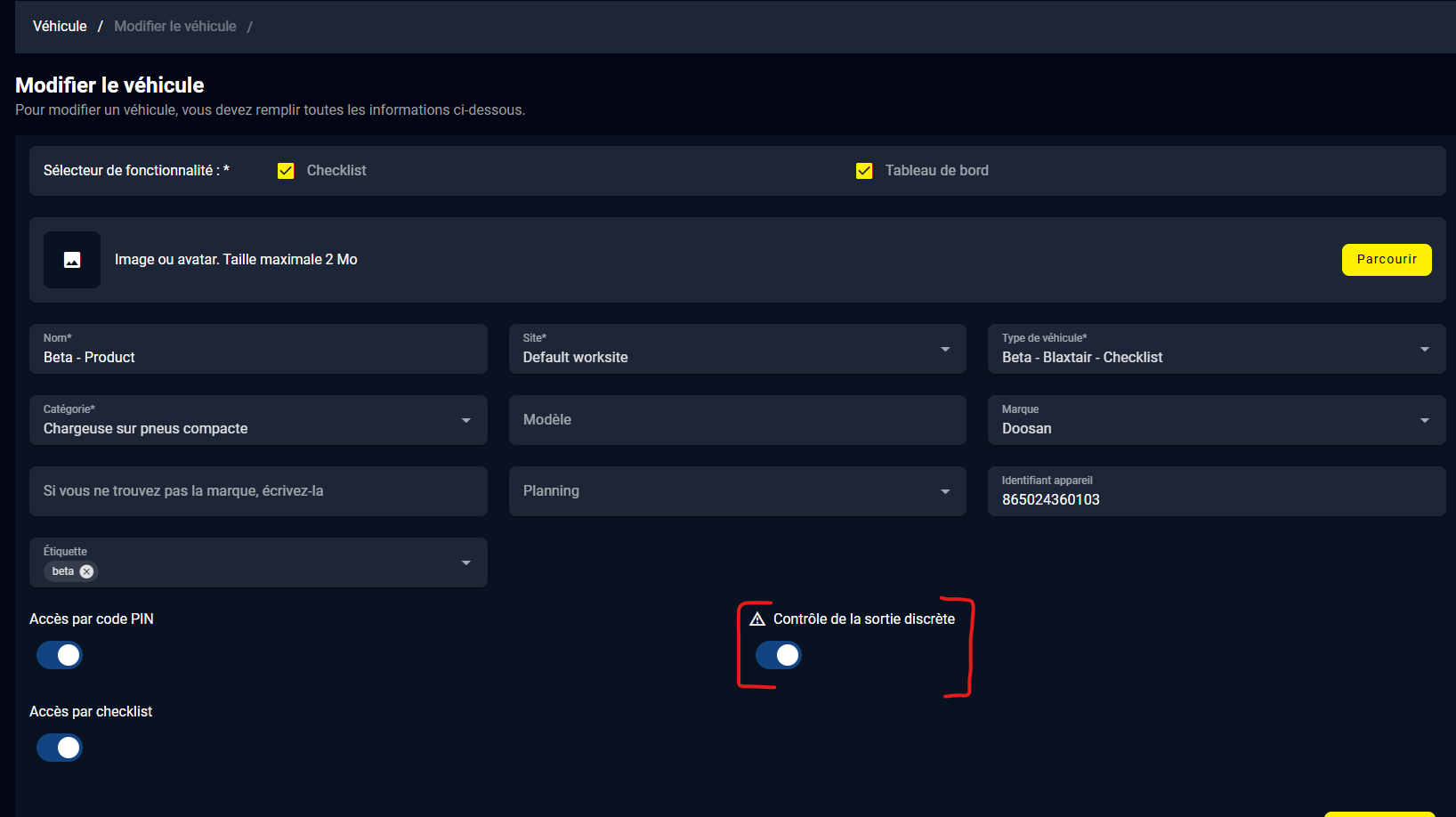

Pour visualiser l'option liste de contrôle dans le configurateur de l'écran intelligent, il est obligatoire d'activer l'option “Contrôler la sortie discrète” dans le tableau de bord de la liste de contrôle

1. Accédez au mode Sortie dans le configurateur

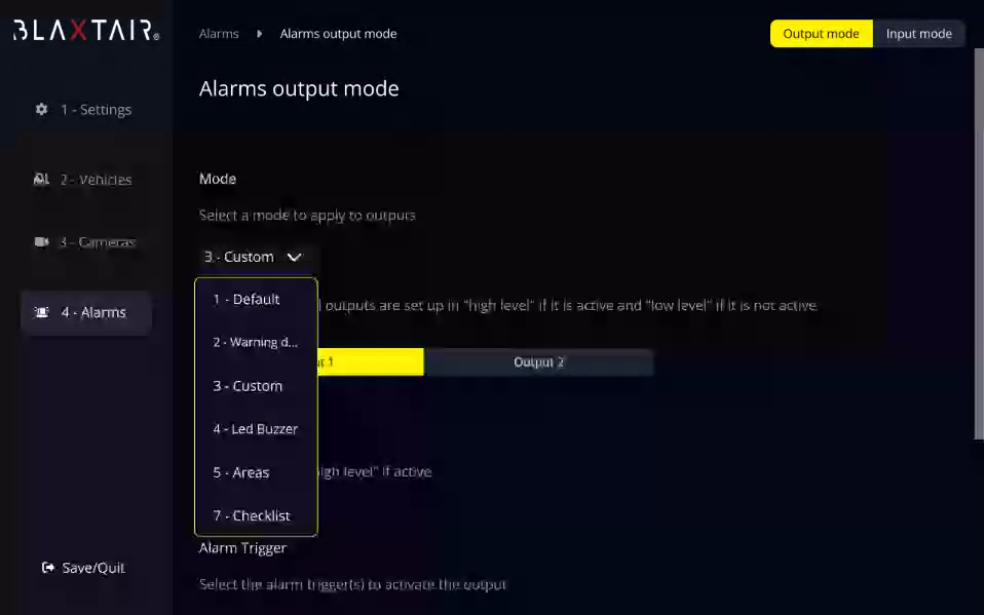

2. Sélectionnez soit le mode “7-Checklist” soit “3-Custom”

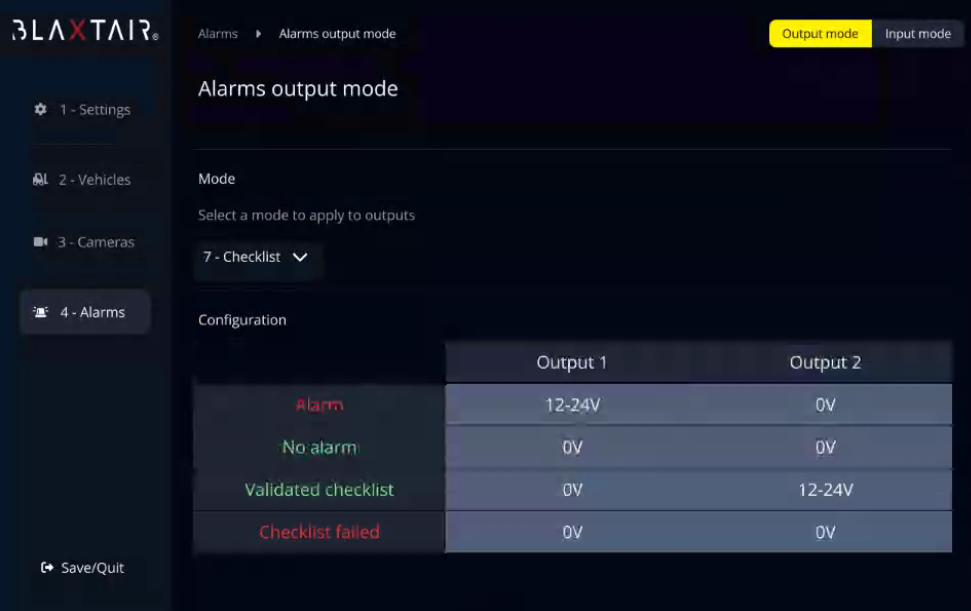

2.a. Sélectionnez le mode 7-Checklist pour activer la sortie en fonction uniquement de l'état de la liste de contrôle.

La sortie 2 est à 12-24V si la liste de contrôle est valide et à 0V si la liste de contrôle est échouée.

La sortie 1 est liée aux détections piétons.

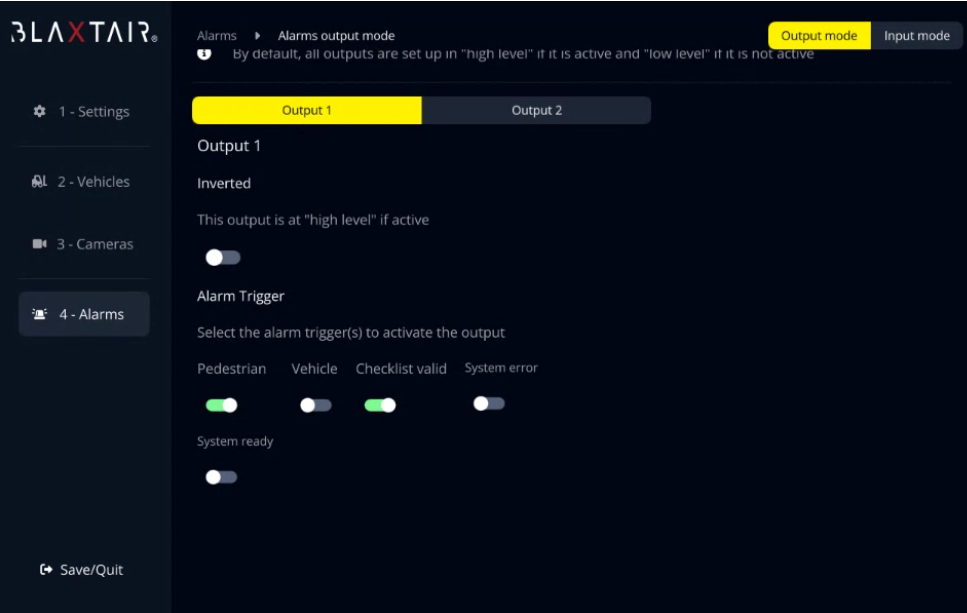

2.b. Sélectionnez le mode personnalisé afin de choisir la sortie à lier à la liste de contrôle. Ce mode permet également de combiner différents types d'alertes sur une sortie.
