4.1 Blaxtair AHD MR130 - Mono-Eingangs-Display - Datasheet

Beschreibung

Blaxtair rettet Leben. Die fortschrittlichste Fußgängererkennungslösung, die entwickelt wurde, um Kollisionen mit Maschinen zu verhindern. Sie warnt Fahrer rechtzeitig vor Gefahren, vermeidet unnötige Alarme und hilft HSE- sowie Baustellenmanagern, das Unfallrisiko zu kontrollieren und zu reduzieren.

Kompakt, robust und einfach zu installieren – mit unübertroffener Leistung auf dem Markt. Blaxtair ist die einzige KI-gestützte Kamera, die Fußgänger in Echtzeit präzise erkennen und lokalisieren kann, unabhängig von deren Haltung (stehend, hockend oder teilweise verdeckt), selbst in den anspruchsvollsten Arbeitsumgebungen.

Verbessert Sicherheit, Arbeitsbedingungen und Produktivität
Vermeidet unnötige Warnungen, die den Fahrer ermüden
Kontrolliert und reduziert das Unfallrisiko
Einfach zu installieren und zu konfigurieren dank der Blaxtair-App

Zertifizierungen

Standards	Typ
Wasser-/Staubschutz
KI-Kamera	ISO 20653 - IP6K9K und IP67
7” Mono-Eingangs-Display	Nicht wasserdicht
Steckverbinder des Kamerakabels, AHD- und GPIO-Kabels	IP65
AHD- und GPIO-Kabel	IP65
Klimatest
KI-Kamera	ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2
Vibrationen & Stöße
KI-Kamera	ISO 16750-3, IEC 60068-2-64 - Zufällige Vibration, IEC 60068-2-27 - Stöße
Elektromagnetische Verträglichkeit
KI-Kamera	EN 61000-6-3:2007+A1:2011+AC:2012 - Elektromagnetische Verträglichkeit (EMC) - Part 6-3: Generische Normen - Emissionsnorm für Wohn-, Geschäfts- und Leichtindustrieumgebungen 25/09/2007 EN IEC 61000-6-2:2019 - Elektromagnetische Verträglichkeit (EMC) - Part 6-2: Generische Normen - Störfestigkeitsnorm für Industrieumgebungen
Elektrische Lasten
KI-Kamera	ISO 7637-2, ISO 16750-2 (Ausgenommen Lastabwurfprofile 5a/5b)
Assistenzsysteme zur Objekterkennung Erdbewegungsmaschinen	ISO 16001
Umwelt	Reach, RoHS
Kennzeichnungen(*)	CE (Europa), UKCA (Großbritannien), FCC ID (USA), IC ID (Kanada)

(*) Geplant

Die Schutzart wird unter den folgenden Bedingungen gewährleistet:

Das Produktgehäuse darf während des gesamten Lebenszyklus nicht geöffnet werden.
Alle Schrauben/Steckverbinder müssen in der werkseitigen Lieferkonfiguration verbleiben.
Schutzkappen müssen auf den Steckverbindern bleiben, wenn diese nicht angeschlossen sind. Kappen sind nicht im Lieferumfang enthalten.

Technische Spezifikationen

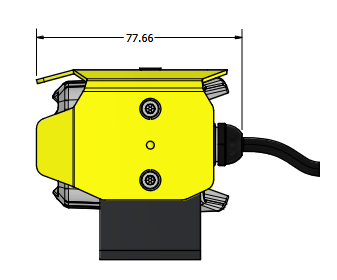

Abmessungen

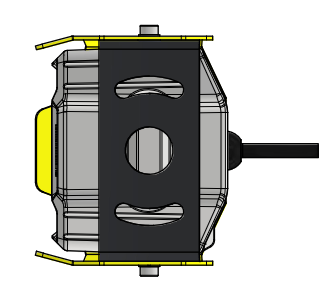

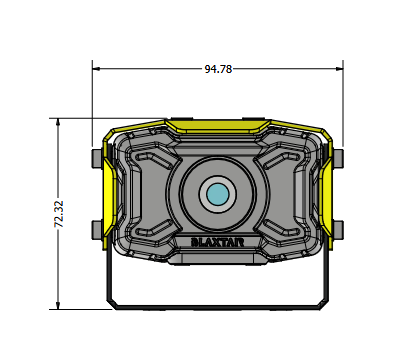

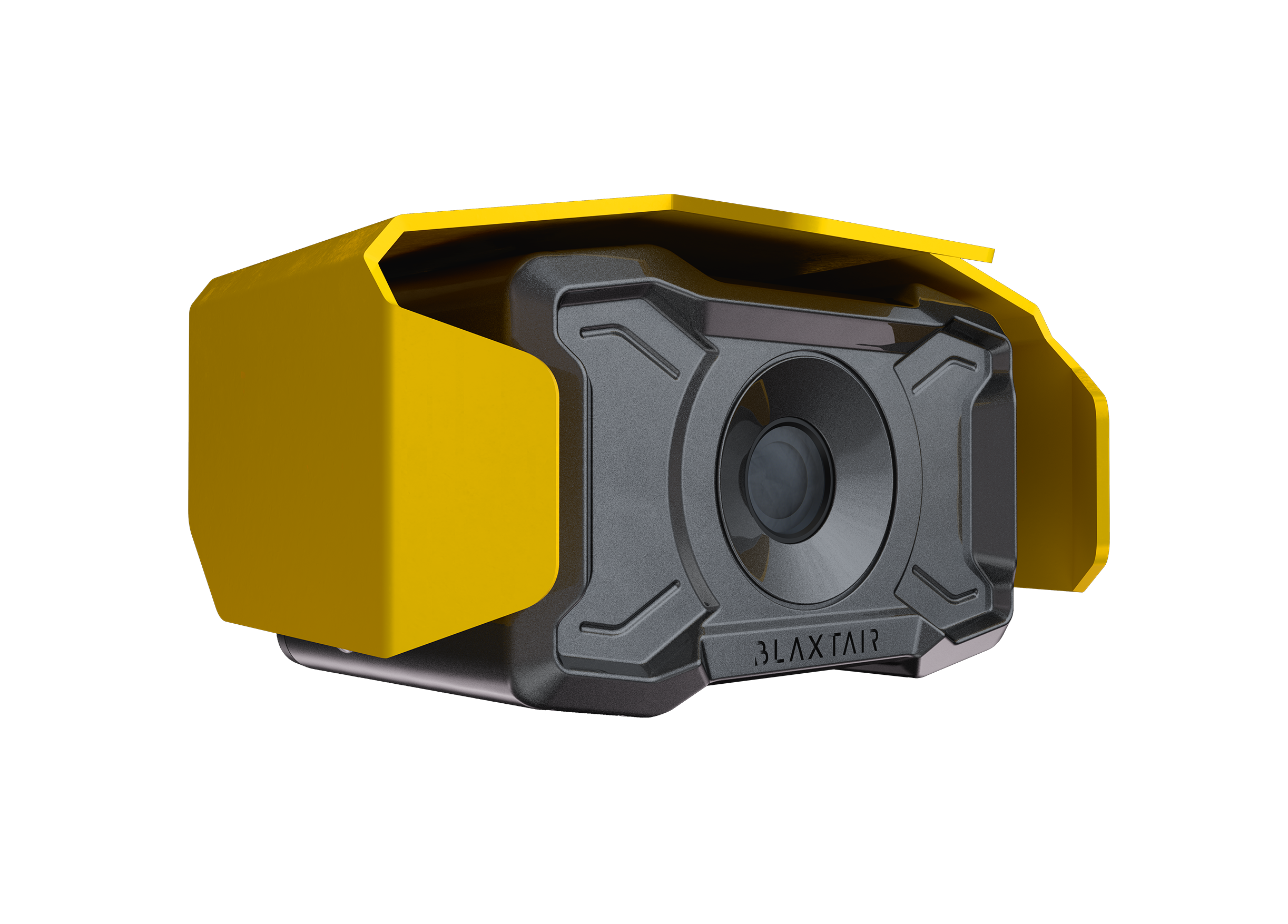

KI-Kamera mit Schutzabdeckung
Vorderansicht	Seitenansicht	Unteransicht

Die Abmessungen sind ausschließlich für kommerzielle Zwecke bestimmt. Die Abbildungen sind nicht maßstabsgetreu.

	Abmessungen L x B x T [mm] (Zoll)	Gewicht (g)
KI-Kamera (ohne Schutzabdeckung)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)	425g (without protective hood)
7” Mono-Eingangs-Display	194 x 127 x 40 mm (7.5 x 4.7 x 1.5 in)	430g

Gehäuse - KI-Kamera
Kameragehäuse	Aluminiumlegierung ADC12
Farbe	Gelb RAL 1003 für die Schutzabdeckung Grau RAL 9007 für das Kameragehäuse

Elektrisch

Nennspannung	12-24 VDC nominal 32 VDC maximal Für Fahrzeugspannungen >24 VDC verwenden Sie einen Spannungswandler.
Eingangsspannung	~12-32 VDC
Leistungsaufnahme	MR130: 31W max @12V Abhängig von Systemnutzung und Konfiguration

Umgebungsbedingungen

Betriebs- und Lagertemperatur
KI-Kamera	Betrieb und Lagerung: -20°C bis +70°C (-4°F bis 158°F)
7” Mono-Eingangs-Display (*)	Betrieb: -20°C bis +70°C (-4°F bis 158°F) Lagerung: -30°C bis +80°C (-22°F bis 176°F)

( * ) Geplant

Erkennungsleistung

Erkennungsverzögerung	Latenz < 300 ms Gemäß Tests im Labor (von der Präsenz eines Fußgängers im Sichtfeld bis zur Aktivierung des diskreten Ausgangs)
Betriebsbeleuchtungsbereich	>300 Lux (empfohlen für beste Leistung) Von 100 Lux bis 80000 Lux
Fußgängererkennung – Sichtfeld	Diagonal - 152° Horizontal - 130° Vertikal - 70°
Erkannte Fußgängerpositionen	Stehend, Hockend, Verdeckt/Abgeschnitten, Liegend *Die Leistung hängt von der Szene ab
Startdauer	~0 s mit der Option Festschlafmodus-Relais ~22 s ab Einschalten der Stromversorgung

BILDLEISTUNG - 7” DISPLAY

Auflösung

1024 x 600 px

Steckverbinder

Steckverbinder der KI-Kamera und AHD/GPIO-Kabel

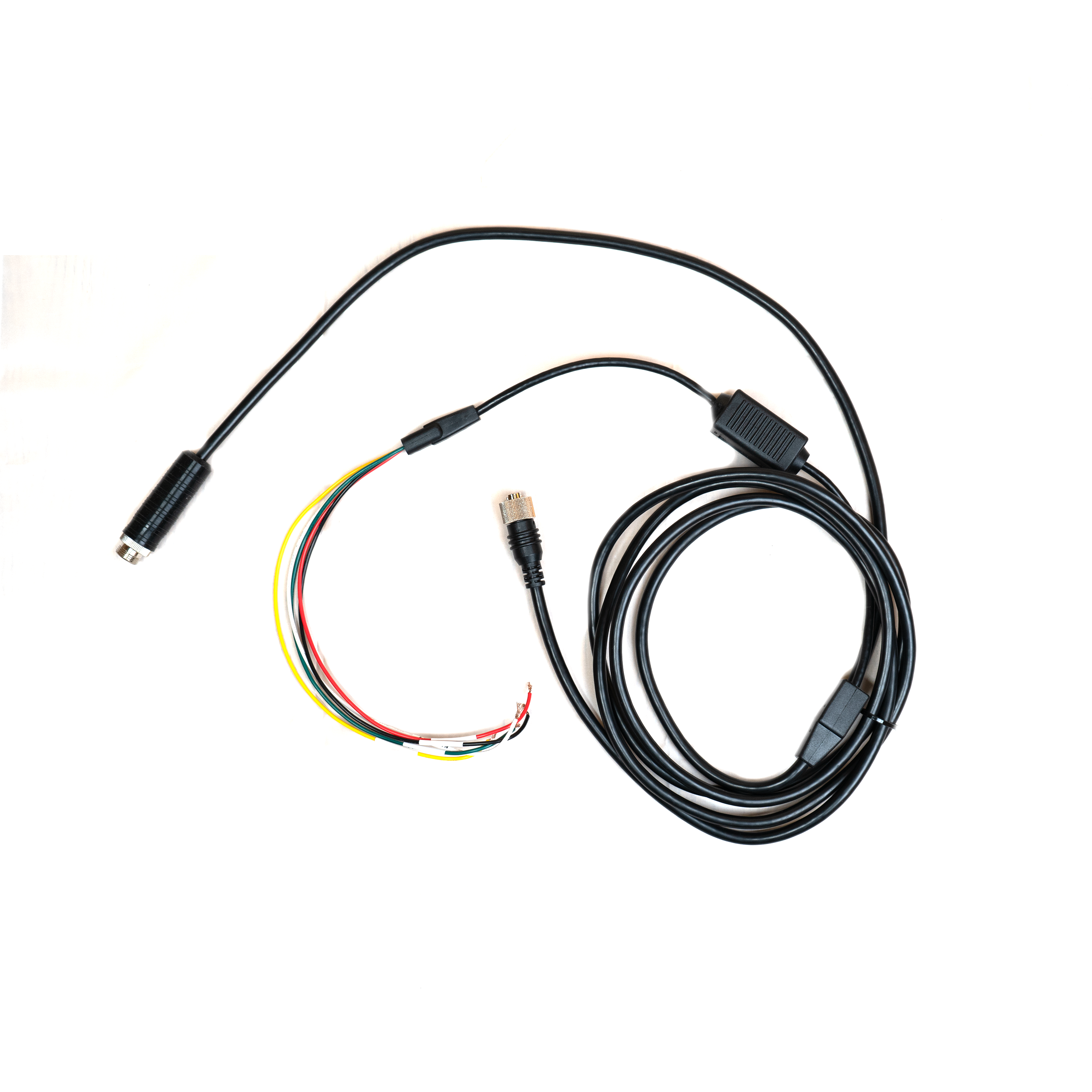

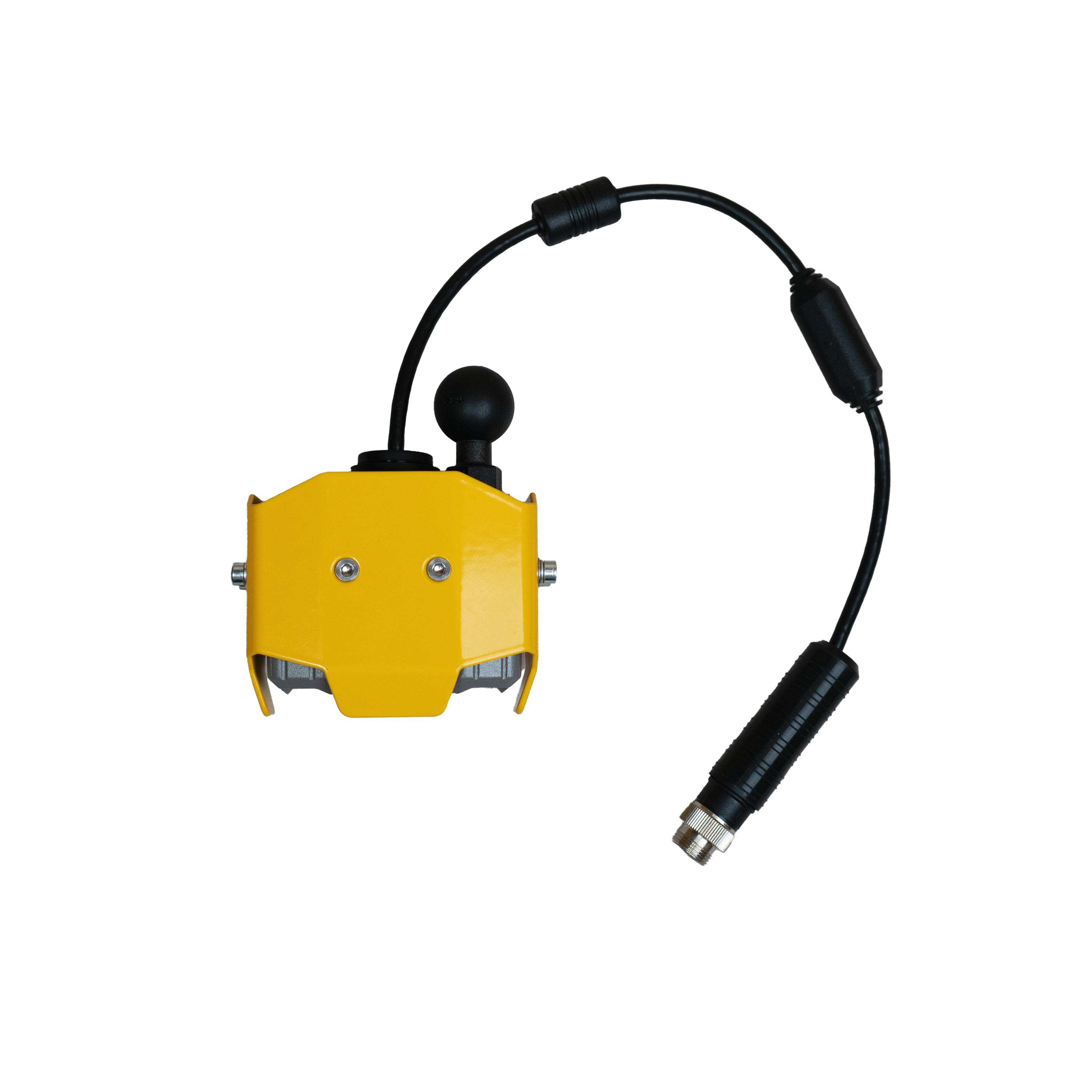

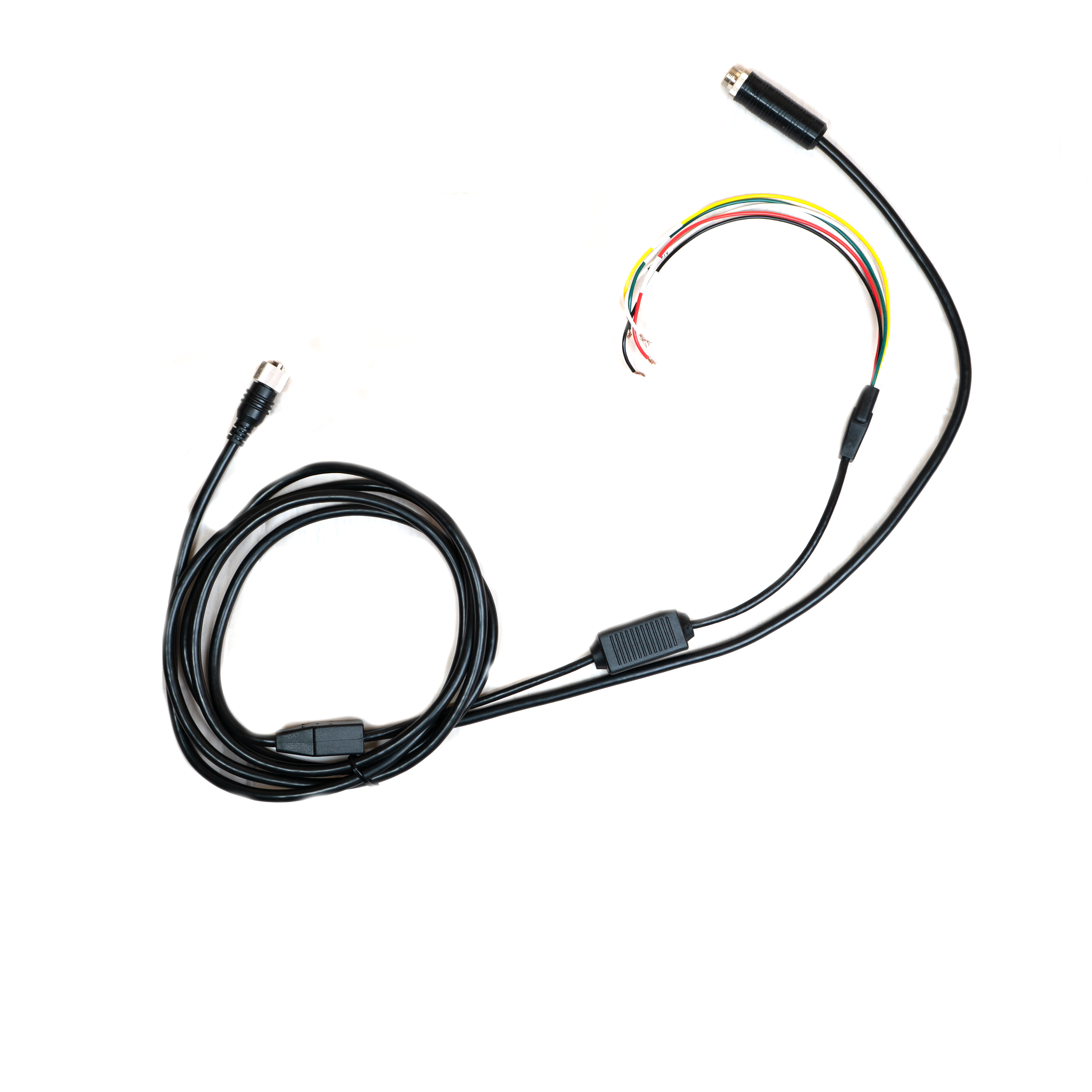

KI-Kamera mit Kamerazuleitungskabel	AHD- und GPIO-Kabel

Kabelname	Steckverbindertyp	Länge (mm)	Beschreibung
Kamerazuleitungskabel	8pins	400 mm	Video, Ton, Daten, Strom, Masse
AHD / GPIO-Kable - AHD-Teil	8pins	3 000 mm	Video, Ton, Strom, Masse
AHD / GPIO-Kable - Ein/Ausgangteil	Drähte	3 000 mm	Masse: Schwarz Diskreter Ausgang x3: Gelb, Rot, Grün Diskreter Eingang x1: Weiß

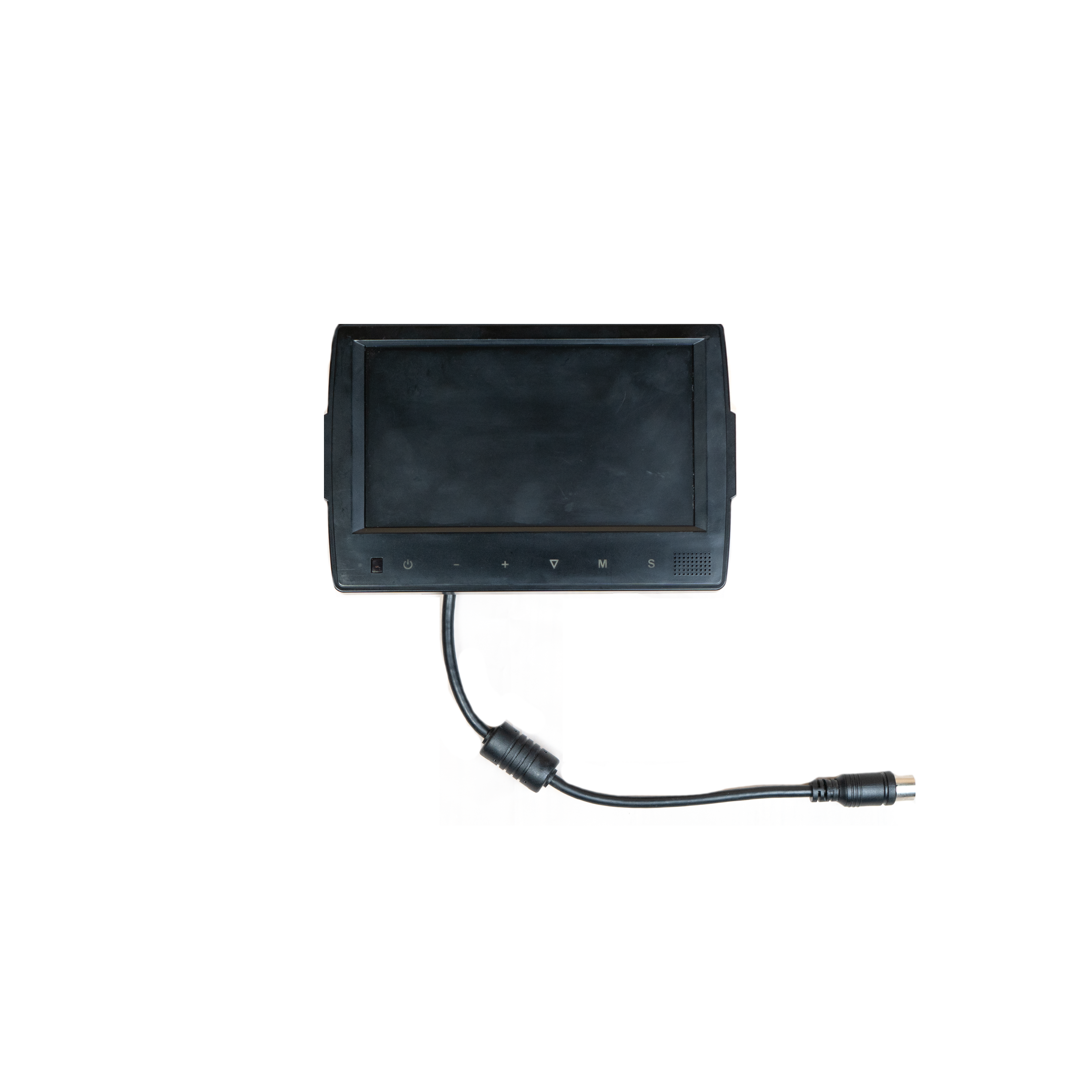

BXT AHD 7" Display - Mono-Eingang

Display-Zuleitungskabel

27pins

320 mm

Stromversorgung, Kameraeingänge

7" Display-Kabelverlängerungsstecker
Kable “CAM1”	8pins	1650 mm	Stromversorgung der 1. Kamera, Videosignal und Ton
VCC und Masseleitungen	Kein Stecker	1650 mm	Systemstromversorgung
Weitere Leitungen	Kein Stecker	1650 mm	Nicht verwendet

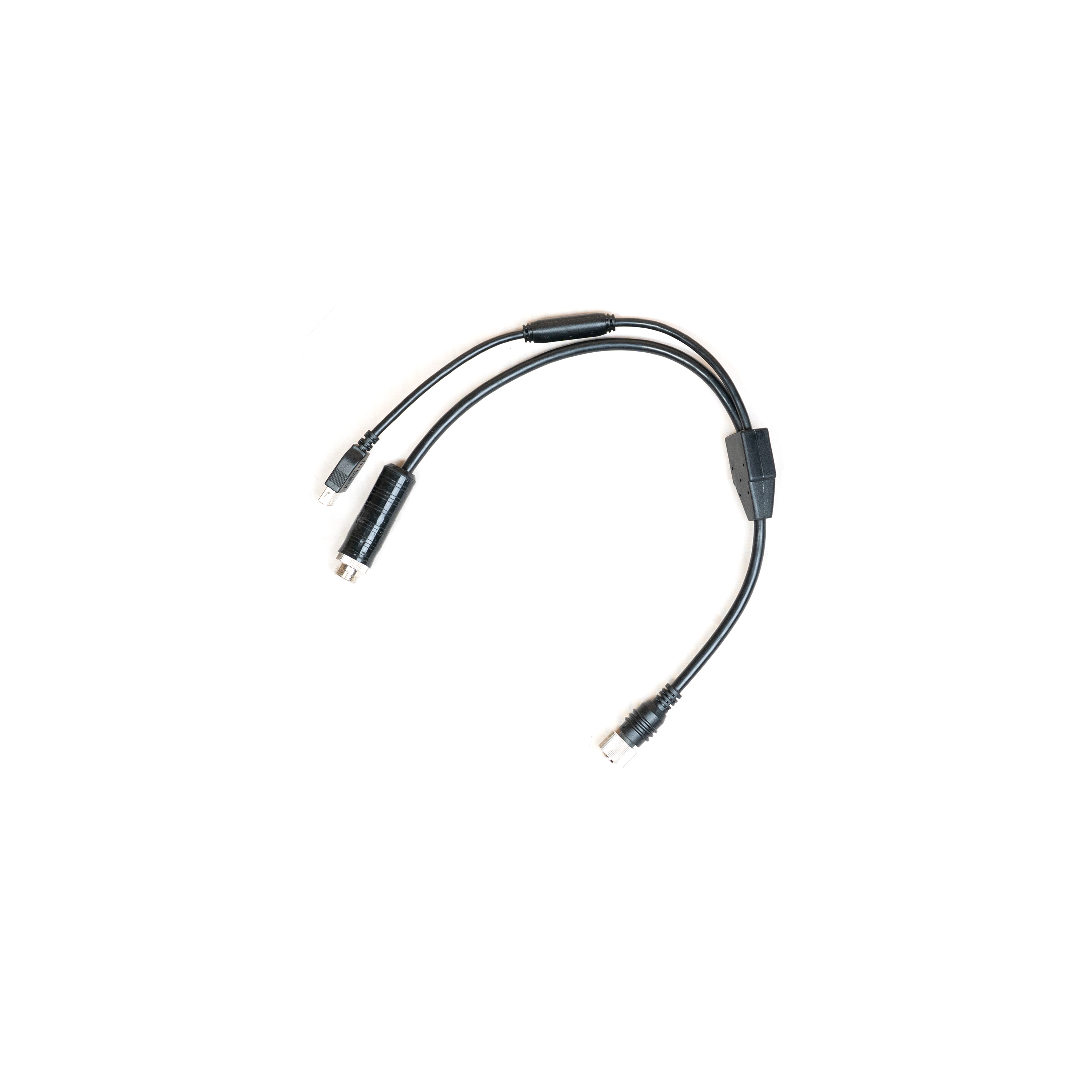

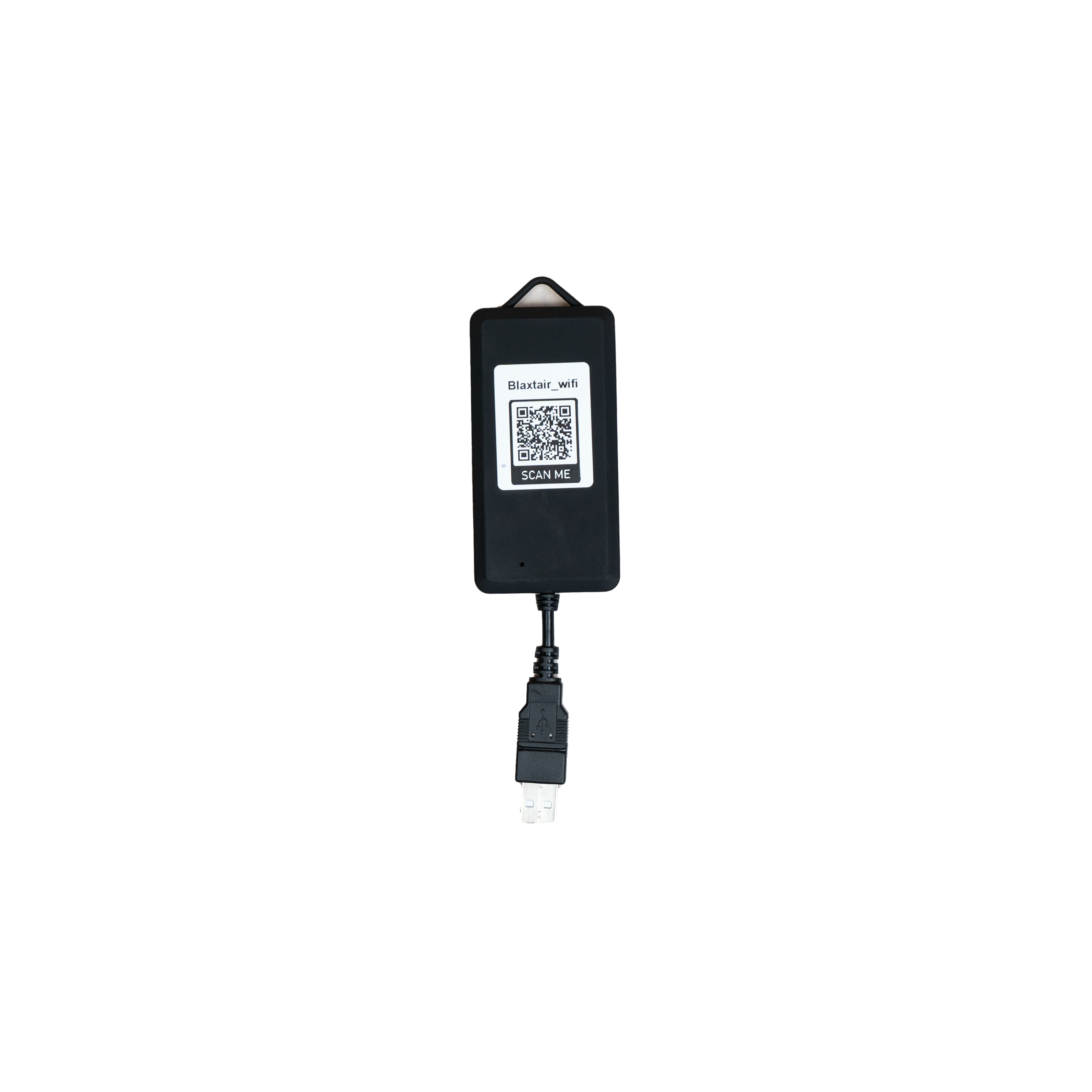

BXT AHD Konfigurationsgerät und Konfigurationskabel
Verlängerungssplitkabel zur Verwendung bei der Kamerakonfiguration und Softwareaktualisierung. Das BXT-Konfigurationsgerät muss vor dem Start der Konfigurations- oder Softwareaktualisierungsprozedur an das Verlängerungskabel angeschlossen werden.

Die Konfiguration wird über die Blaxtair-App auf einem Computer oder Smartphone durchgeführt. Die Blaxtair-App ermöglicht die Verbindung mit dem BXT AHD Konfigurationsgerät, indem der QR-Code auf dem Konfigurator mit der App gescannt wird (oder durch die Verbindung mit dem von dem Konfigurationsgerät erzeugten Blaxtair-WiFi).Verschiedenes

Unterstützte Sprachen	Englisch, Französisch, Deutsch, Spanisch
Diagnose	Verschiedene Statusbedingungen werden im internen Diagnoselog erfasst. Kritische Fehlermeldungen werden zudem auf dem Bildschirm angezeigt.

Bestellinformationen

BXT Erkennungssystem - AHD MR130 mit Standard-Display 7"
110-950-001	HS code	8528.5900
1 x BXT AHD - KI-Kamera mit 3,4 m Kabel & U-Halterung 1 x 8-Pin Verlängerungskabel für AHD-Kamera, Stecker auf Buchse, 4 m 1 x BXT AHD 7" Display - Mono-Eingang 1 x Relais-Kit für festen Schlafmodus von 20 Minuten (12V) 1 x Relais-Kit für festen Schlafmodus von 20 Minuten (24V) 1 x Installationshandbuch

BXT AHD Konfigurationsgerät
110-765-001	HS code	8528.5900
1 x BXT Konfigurationsgerät 1 x Split-Kabel - Stecker 8 Pins / Buchse USB A + Buchse 8 Pins 1 x Installationshandbuch

Alle Informationen können ohne vorherige Ankündigung geändert werden.

Das Konfigurationsgerät ist nicht in den AHD-Kits enthalten. Es muss separat bei Arcure erworben werden.
