4.4 DRAFT Blaxtair AHD ohne Display - Datenblatt

Beschreibung

Blaxtair rettet Leben. Die fortschrittlichste Lösung zur Fußgängererkennung, die entwickelt wurde, um Kollisionen mit Maschinen zu verhindern. Gleichzeitig in der Lage, Fahrer vor Gefahren zu warnen, vermeidet unnötige Alarme und hilft HSE- und Baustellenleitern, das Risiko von Unfällen zu kontrollieren und zu reduzieren. Kompakt, robust und einfach zu installieren, mit unvergleichlicher Leistung auf dem Markt, ist Blaxtair die einzige KI-gesteuerte Kamera, die in der Lage ist, Fußgänger in Echtzeit genau zu erkennen und zu lokalisieren, unabhängig von der Körperhaltung (stehend, hockend oder teilweise verdeckt) in den anspruchsvollsten Arbeitsumgebungen.

Verbessert die Sicherheit, Arbeitsbedingungen und Produktivität
Vermeidet unnötige Warnungen, die den Fahrer ermüden
Kontrolliert und reduziert die Unfallrisiken
Einfach zu installieren und zu konfigurieren dank der Blaxtair-App

Zertifizierungen und Genehmigungen

Standards	Typ
Wasser-/Staubschutz
KI-Kamera	ISO 20653 - IP6K9K und IP67
Stecker des Kamerakabels, AHD- und GPIO-Kabel	IP65
GPIO-Kabel	IP65
Stromkabel	IP67
Klimatischer Test
KI-Kamera	ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2
Vibrationen & Stöße
KI-Kamera	ISO 16750-3, IEC 60068-2-64 - Zufalls-Vibration, IEC 60068-2-27 - Stöße
Elektromagnetische Verträglichkeit
KI-Kamera	Richtlinie 2014/30/EU : EN 61000-6-3:2007+A1:2011+AC:2012 - Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Allgemeine Standards - Emissionsstandard für Wohn-, Gewerbe- und leicht-industrielle Umgebungen 25.09.2007 Richtlinie 2014/30/EU : EN IEC 61000-6-2:2019 - Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Allgemeine Standards - Immunitätsstandard für industrielle Umgebungen Richtlinie 2014/30/EU, EN 12895 () FCC Titel 47 Teil 15 ()
Elektrische Lasten
KI-Kamera	ISO 7637-2, ISO 16750-2 (außer 5a/ 5b Lastabwurfprofile)
Objekterkennungssysteme Unterstützung - Erdbewegungsmaschinen	ISO 16001
Umwelt	Reach, RoHS
Kennzeichen (*)	CE (Europa), UKCA (Großbritannien), FCC ID (USA), IC ID (Kanada)

(*) Geplant

Der Dichtungsgrad wird unter folgenden Bedingungen sichergestellt

Das Produktgehäuse darf während seines gesamten Lebenszyklus nicht geöffnet werden
Alle Schrauben/Stecker müssen in der Werkskonfiguration verbleiben
Dichtkappen müssen an den Steckern verbleiben, wenn sie nicht angeschlossen sind. Kappen werden nicht bereitgestellt.

Technische Spezifikationen

Abmessungen

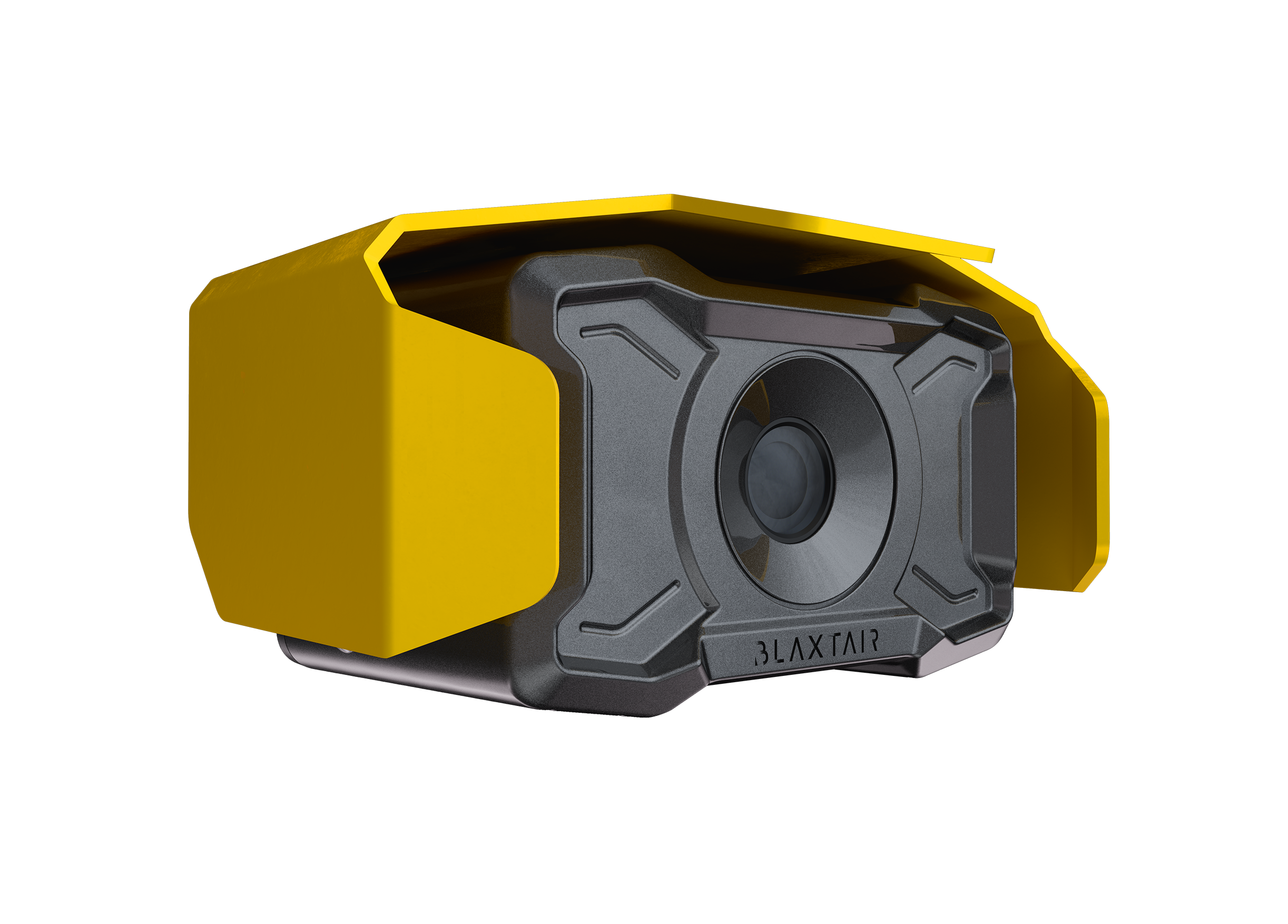

KI-Kamera mit Schutzhaube

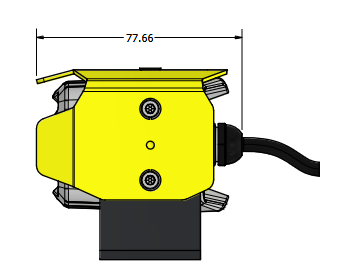

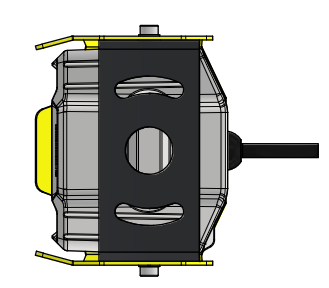

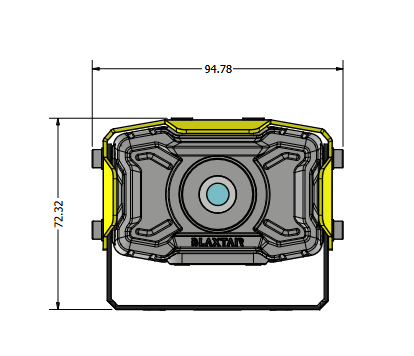

Vorderansicht	Seitenansicht	Unteransicht

Die Abmessungen sind ausschließlich für kommerzielle Zwecke gedacht. Die Abbildungen sind nicht maßstabsgetreu.

	Abmessungen L x B x H [mm] (Zoll)	Gewicht (g)
KI-Kamera (ohne Schutzhaube)	80,4 x 53,4 x 71,5 mm (3,2 x 2,1 x 2,8 Zoll)	425g (ohne Schutzhaube)

Gehäuse - KI-Kamera
Kameragehäuse	Aluminiumlegierung ADC12
Farbe	Gelb Ral 1003 für Schutzhaube Grau Ral 9007 für Kameragehäuse

Elektrisch

Nennspannung	12-24 VDC nominal 32 VDC maximal Bei Fahrzeugspannung >24 VDC verwenden Sie einen Spannungswandler.
Eingangs-Spannung	~12-32 VDC
Leistungsaufnahme	MR130: 25W@12V \| MR260: 36W @12V \| MR390: 60W max @12V \| MR520: 70W max @12V Hängt von der Systemnutzung und -konfiguration ab

Umwelt

Betriebs- und Lagertemperatur
KI-Kamera	Betrieb und Lagerung: -20°C bis +70°C (-4 °F bis 158 °F)

Erkennungsleistung

Erkennungsverzögerung	Verzögerung < 300 ms Laut Tests, die im Labor durchgeführt wurden (von der Anwesenheit des Fußgängers im Sichtfeld bis zur Aktivierung der diskreten Ausgabe)
Betriebsbeleuchtungsbereich	>300 Lux (von Standards in Arbeitsumgebungen wie EN 12464-1 empfohlen) Von 100 Lux bis 80000 Lux
Fußgängererkennung - Sichtfeld	Diagonal - 152° Horizontal - 130° Vertikal - 70°
Fußgängerposition erkannt	Stehend, Hockend, Verdeckt/abgeschnitten, Liegend *Leistung hängt von der Szene ab
Startdauer	~0s mit Fix-Schlafmodus-Relaisoption ~ 22s nach Einschalten

Benutzeranschlüsse

KI-Kamera und GPIO-Kabelanschlüsse

Kabelname	Steckertyp	Länge (mm)	Beschreibung

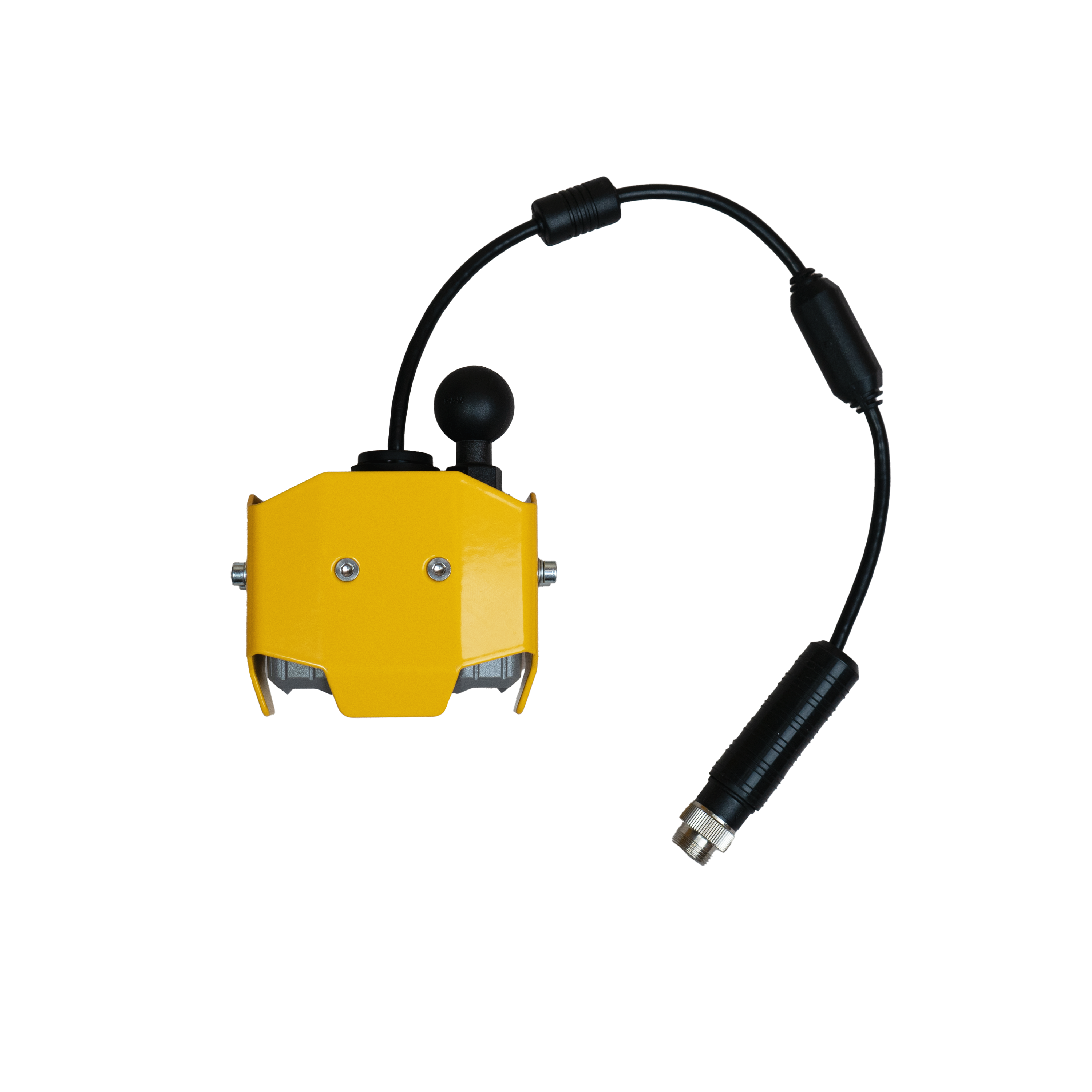

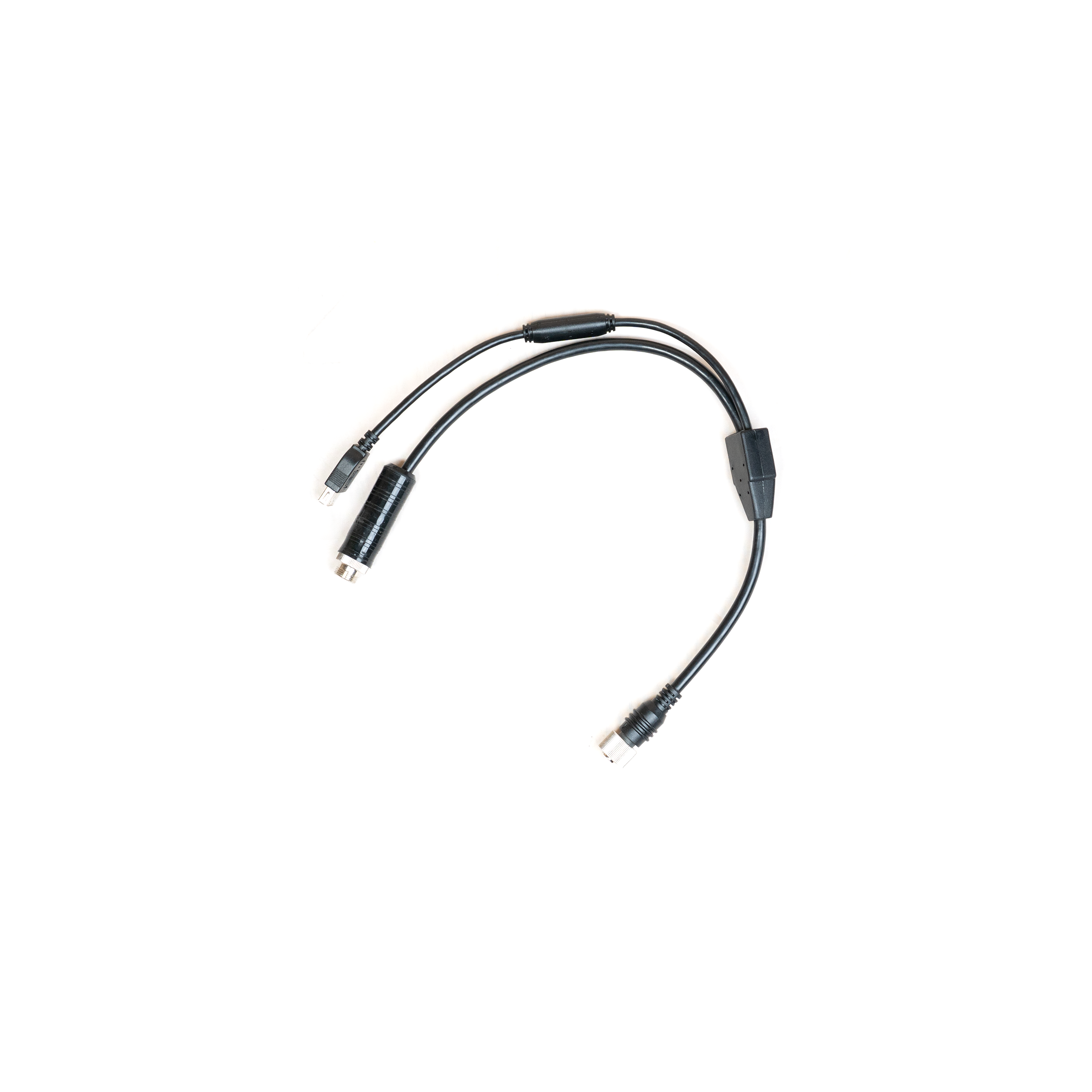

Kameraschwanzkabel	8pins	400 mm	Video, Ton, Daten, Strom, Masse

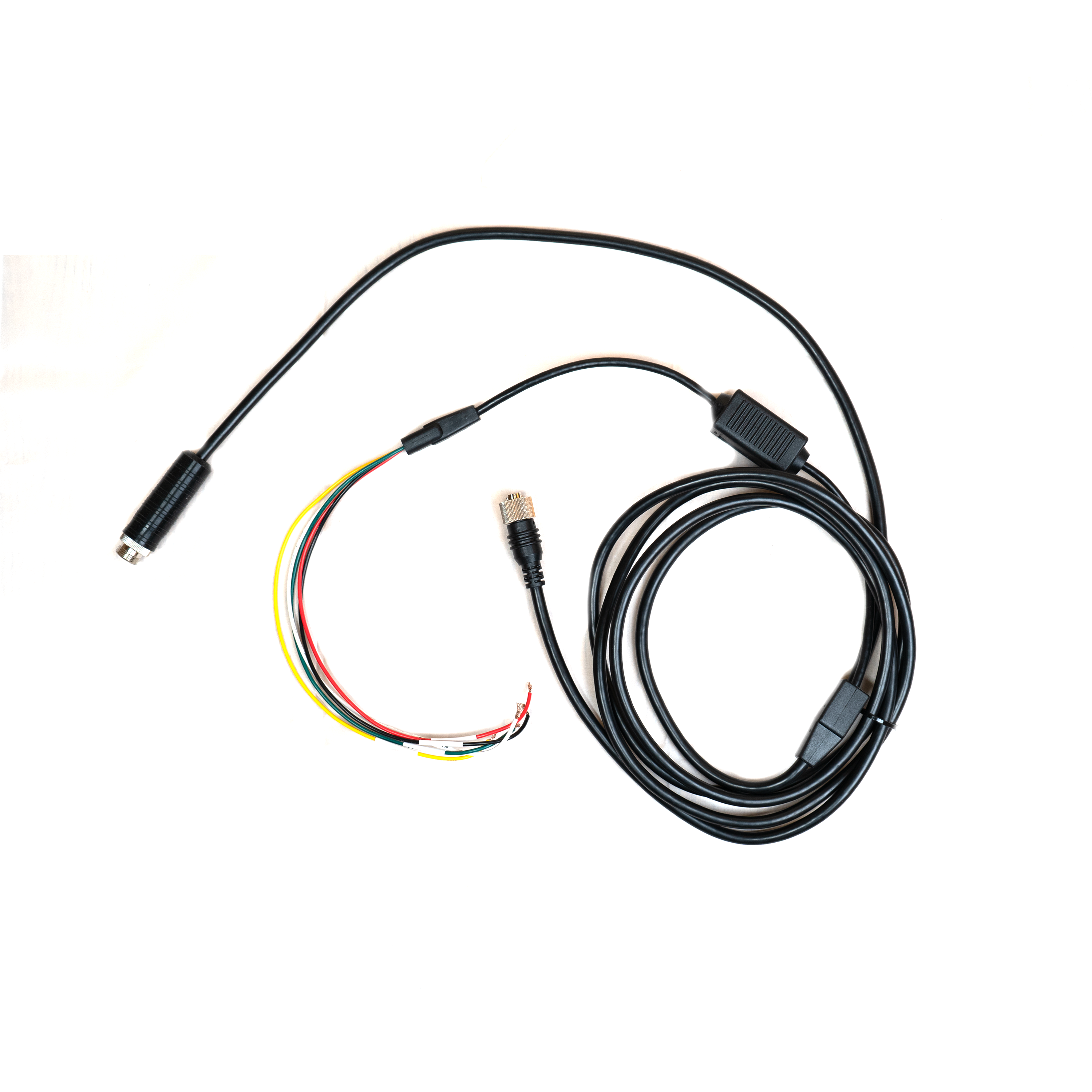

GPIO-Kabel - Stromteil	8pins	3 000 mm	Video, Ton, Strom, Masse
GPIO-Kabel - Eingangs-/Ausgangsteil	Drähte	3 000 mm	Masse: schwarz Diskrete Ausgabe x 3: gelb, rot, grün Diskrete Eingabe x 1: weiß

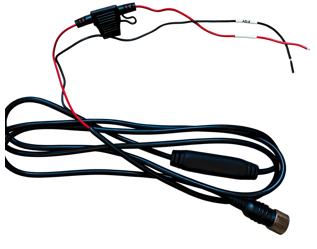

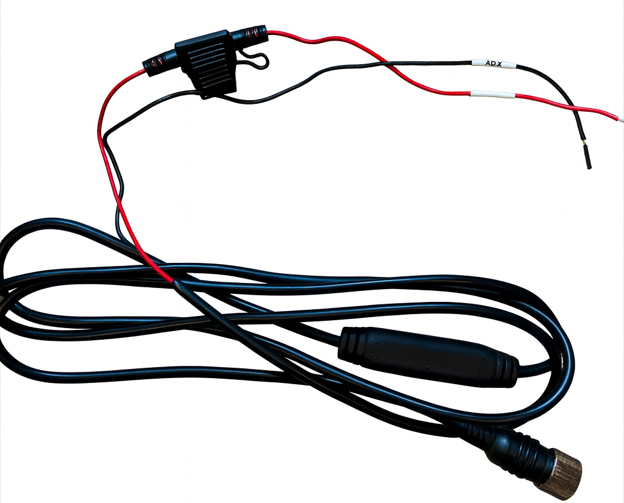

Stromkabel

8 Pins zu Drähten	2 000 mm	Strom, Masse

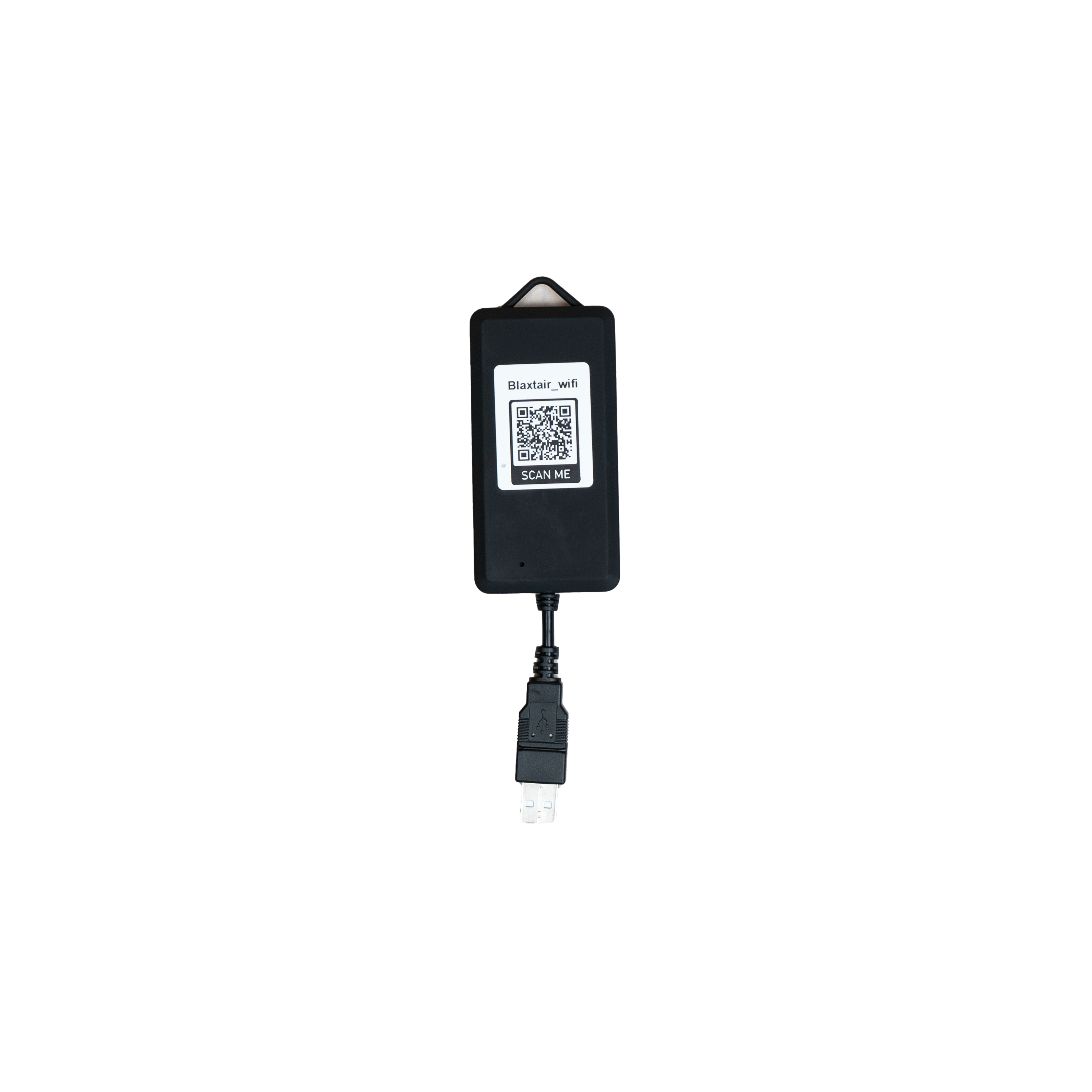

BXT AHD Konfigurationsgerät und Konfigurationskabel (nicht enthalten)
Verlängerungssplittkabel, das für die Kamerakonfiguration, die Visualisierung des Videostreams und das Software-Update verwendet werden soll. BXT-Konfigurationsgerät, das zwischen Kameraschwanzkabel und GPIO-Kabel angeschlossen werden muss, bevor das Konfigurations-/Software-Update-Verfahren gestartet wird.

Konfigurationsgerät nicht in den AHD-Kits enthalten. Separat bei Arcure zu erwerben.

Die Konfiguration erfolgt über die Blaxtair-App mit einem Computer oder Smartphone. Die Blaxtair-App ermöglicht es, das BXT AHD-Konfigurationsgerät zu verbinden, indem der QR-Code auf dem Konfigurator mit der App gescannt wird (oder indem man sich mit dem von dem Konfigurationsgerät erzeugten Blaxtair-WiFi verbindet).

Verschiedenes

Unterstützte Sprachen	Englisch, Französisch, Deutsch, Spanisch
Diagnosen	Das interne Diagnoselog verfolgt verschiedene Statusbedingungen. Die Verwendung eines LED-Buzzers mit diesem AHD-Produkt ist unerlässlich, um die Diagnoseresultate zu visualisieren und schnell zu erkennen, wenn das System nicht ordnungsgemäß funktioniert.

Bestellinformationen

BXT Erkennungssystem - AHD MR130 ohne Display
110-950-012	HS-Code	8528.5900

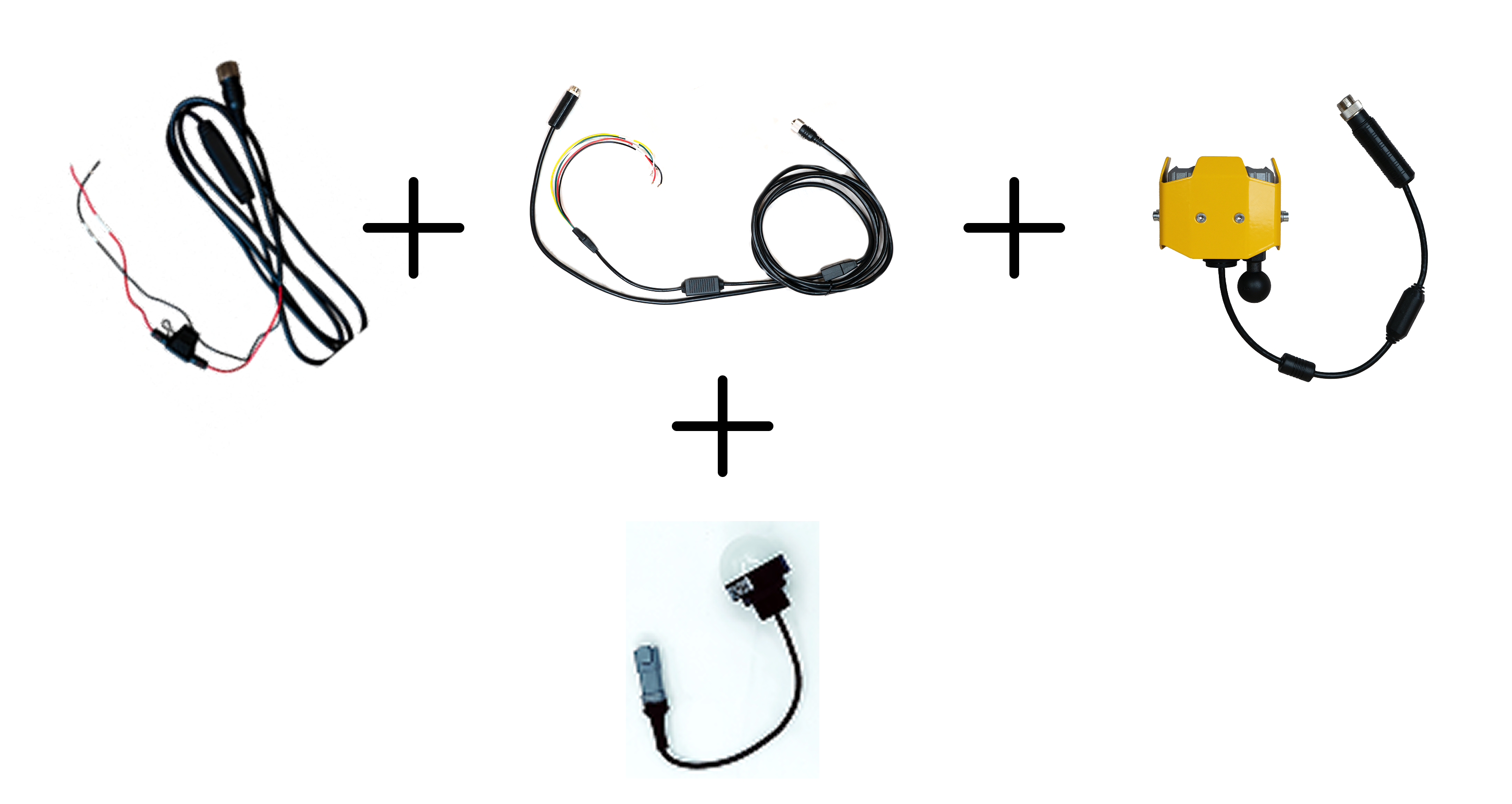

1 x BXT AHD - KI-Kamera mit 0,4 m Kabel & U-Halterung, 1 x BXT GPIO-Kabel mit 3 m, 1 x BXT Stromkabel mit 2 m, 1 x 8-Pin Verlängerung AHD Kamerakabel, männlich zu weiblich, 5 m 1 x LED-Summer 1 x Installationshandbuch

BXT Erkennungssystem - AHD MR130 ohne Display & ohne LED-Summer
110-950-011	HS-Code	8528.5900
1 x BXT AHD - KI-Kamera mit 0,4 m Kabel & U-Halterung, 1 x BXT GPIO-Kabel mit 3 m, 1 x BXT Stromkabel mit 2 m, 1 x 8-Pin Verlängerung AHD Kamerakabel, männlich zu weiblich, 5 m 1 x Installationshandbuch

BXT AHD Konfigurationsgerät
110-765-001	HS-Code	( * )
1 x BXT Konfigurationsgerät, 1 x Splittkabel - Männlich 8-Pins / Weiblich USB A + weiblich 8 Pins 1 x Installationshandbuch

Alle Informationen können ohne vorherige Ankündigung geändert werden.

Konfigurationsgerät nicht in den AHD-Kits enthalten. Separat bei Arcure zu erwerben

WARNUNG:

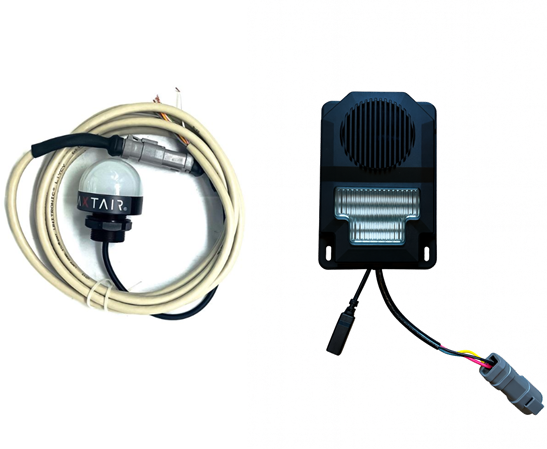

Das Blaxtair AHD-System ohne Display muss mit einem Mehrzustands-Warnsignalgerät wie einem LED-Summer kombiniert werden. Der LED-Summer ermöglicht es, zu erkennen, ob eine Warnung vorliegt (rot), keine Warnung vorliegt (grün) oder das System nicht funktioniert (violett).

Wenn ein Blaxtair-AHD-System ohne Display und ohne LED-Summer installiert ist, liegt es in der Verantwortung des Kunden, sicherzustellen, dass das zu verwendende Warngerät die verschiedenen Zustände des Blaxtair-Systems (Alarm, kein Alarm, Diagnose) anzeigen kann.

WARNUNG:

Sie können einen LED-Summer nicht an mehrere Kameras anschließen; jede Kamera benötigt einen eigenen LED-Summer.
