4.3 Blaxtair AHD MR390-MR520 mit 10" wasserdichtem Display - Datasheet
Beschreibung
 |  |  |  |
Blaxtair rettet Leben. Die fortschrittlichste Fußgängererkennungslösung, die entwickelt wurde, um Kollisionen mit Maschinen zu verhindern. Sie warnt Fahrer rechtzeitig vor Gefahren, vermeidet unnötige Alarme und hilft HSE- sowie Baustellenmanagern, das Unfallrisiko zu kontrollieren und zu reduzieren.
Kompakt, robust und einfach zu installieren – mit unübertroffener Leistung auf dem Markt. Blaxtair ist die einzige KI-gestützte Kamera, die Fußgänger in Echtzeit präzise erkennen und lokalisieren kann, unabhängig von deren Haltung (stehend, hockend oder teilweise verdeckt), selbst in den anspruchsvollsten Arbeitsumgebungen.
Verbessert Sicherheit, Arbeitsbedingungen und Produktivität
Vermeidet unnötige Warnungen, die den Fahrer ermüden
Kontrolliert und reduziert das Unfallrisiko
Einfach zu installieren und zu konfigurieren dank der Blaxtair-App
Zertifizierungen
Standards | Typ |
Wasser-/Staubschutz | |
KI-Kamera | ISO 20653 - IP6K9K und IP67 |
Display | IP66 |
Steckverbinder des Kamerakabels, AHD- und GPIO-Kabels | IP65 |
AHD- und GPIO-Kabel | IP65 |
Klimatest | |
KI-Kamera | ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2 |
Vibrationen & Stöße | |
KI-Kamera | ISO 16750-3, IEC 60068-2-64 - Zufällige Vibration, IEC 60068-2-27 - Stöße |
Elektromagnetische Verträglichkeit | |
KI-Kamera | Richtlinie 2014/30/UE, EN 12895, ICES-003 Ausgabe 05, FCC Titel 47 Teil 15 |
Elektrische Lasten | |
KI-Kamera | ISO 7637-2, ISO 16750-2 (außer 5a/ 5b Lastabwurfprofile) |
Assistenzsysteme zur Objekterkennung Erdbewegungsmaschinen | ISO 16001 |
Umwelt | Reach, RoHS |
Kennzeichnungen(*) | CE (Europa), UKCA (Großbritannien), FCC ID (USA), IC ID (Kanada) |
(*) Geplant
Die Schutzart wird unter den folgenden Bedingungen gewährleistet:
Das Produktgehäuse darf während des gesamten Lebenszyklus nicht geöffnet werden.
Alle Schrauben/Steckverbinder müssen in der werkseitigen Lieferkonfiguration verbleiben.
Schutzkappen müssen auf den Steckverbindern bleiben, wenn diese nicht angeschlossen sind. Kappen sind nicht im Lieferumfang enthalten.
Technische Spezifikationen
Abmessungen

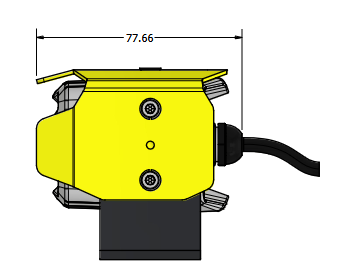

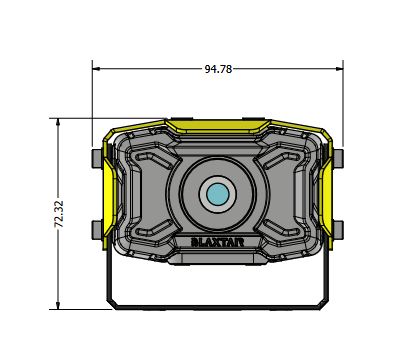

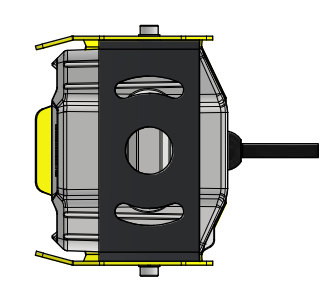

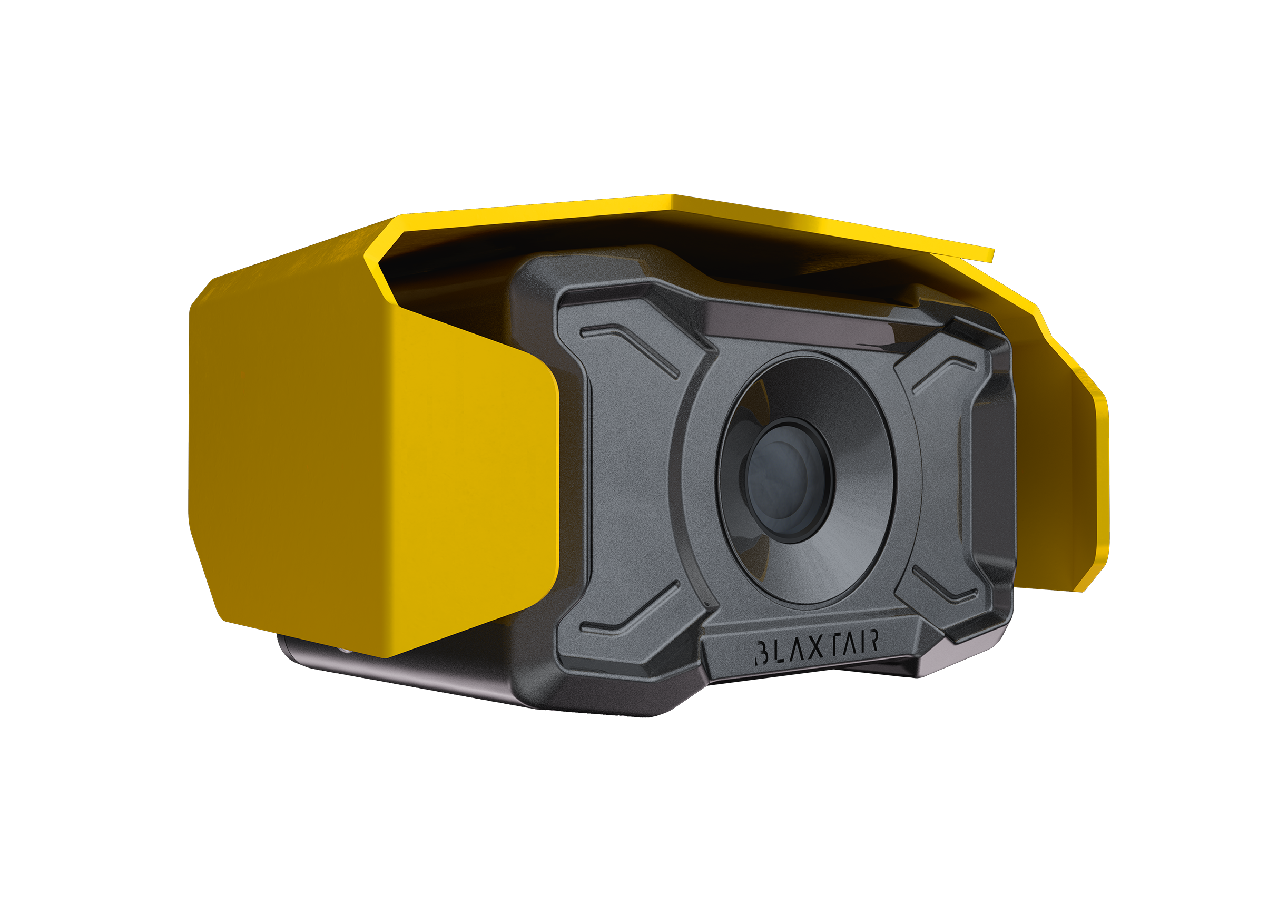

KI-Kamera mit Schutzabdeckung | ||
|---|---|---|
Vorderansicht | Seitenansicht | Unteransicht |
 |  |  |
Die Abmessungen sind ausschließlich für kommerzielle Zwecke bestimmt. Die Abbildungen sind nicht maßstabsgetreu.
Abmessungen L x B x T [mm] (Zoll) | Gewicht (g) | |
|---|---|---|
KI-Kamera (ohne Schutzabdeckung) | 80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in) | 425g (without protective hood) |
10” Mono-Eingangs-Display | 280,5 x 174 x 39,6 mm (11 x 6.8 x 1.5 in) | 1630g |
Gehäuse - KI-Kamera | |
Kameragehäuse | Aluminiumlegierung ADC12 |
Farbe | Gelb RAL 1003 für die Schutzabdeckung |
Elektrisch
Nennspannung | 12-24 VDC nominal Für Fahrzeugspannungen >24 VDC verwenden Sie einen Spannungswandler. |
Eingangsspannung | ~12-32 VDC |
Leistungsaufnahme | MR390: 60W max @12V | MR520: 70W max @12V Abhängig von Systemnutzung und Konfiguration |
Umgebungsbedingungen
Betriebs- und Lagertemperatur | |
KI-Kamera | Betrieb und Lagerung: -20°C bis +70°C (-4°F bis 158°F) |
10” Display | Betrieb: -20°C bis +70°C (-4°F bis 158°F) |
Erkennungsleistung
Erkennungsverzögerung | Latenz < 300 ms Gemäß Tests im Labor (von der Präsenz eines Fußgängers im Sichtfeld bis zur Aktivierung des diskreten Ausgangs) |
Betriebsbeleuchtungsbereich | >300 Lux (empfohlen für beste Leistung) |
Fußgängererkennung – Sichtfeld | Diagonal - 152° |
Erkannte Fußgängerpositionen | Stehend, Hockend, Verdeckt/Abgeschnitten, Liegend *Die Leistung hängt von der Szene ab |
Startdauer | ~0 s mit der Option Festschlafmodus-Relais |
BILDLEISTUNG - 10” DISPLAY
Auflösung | 1024 x 600 px |
Steckverbinder
Steckverbinder der KI-Kamera und AHD/GPIO-Kabel | |
|---|---|
 |  |
Kabelname | Steckverbindertyp | Länge (mm) | Beschreibung | |

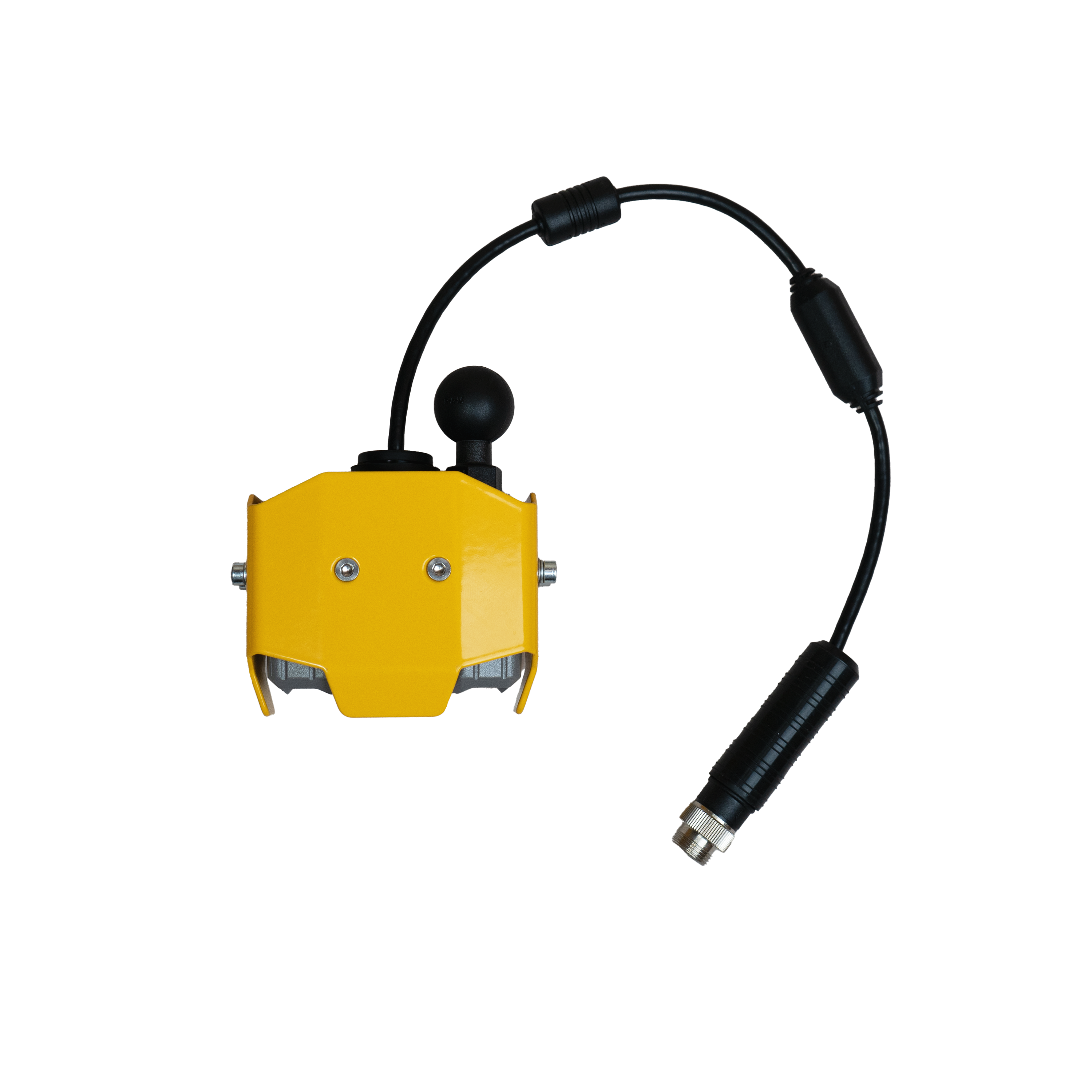

Kamerazuleitungskabel | 8pins | 400 mm | Video, Ton, Daten, Strom, Masse | |

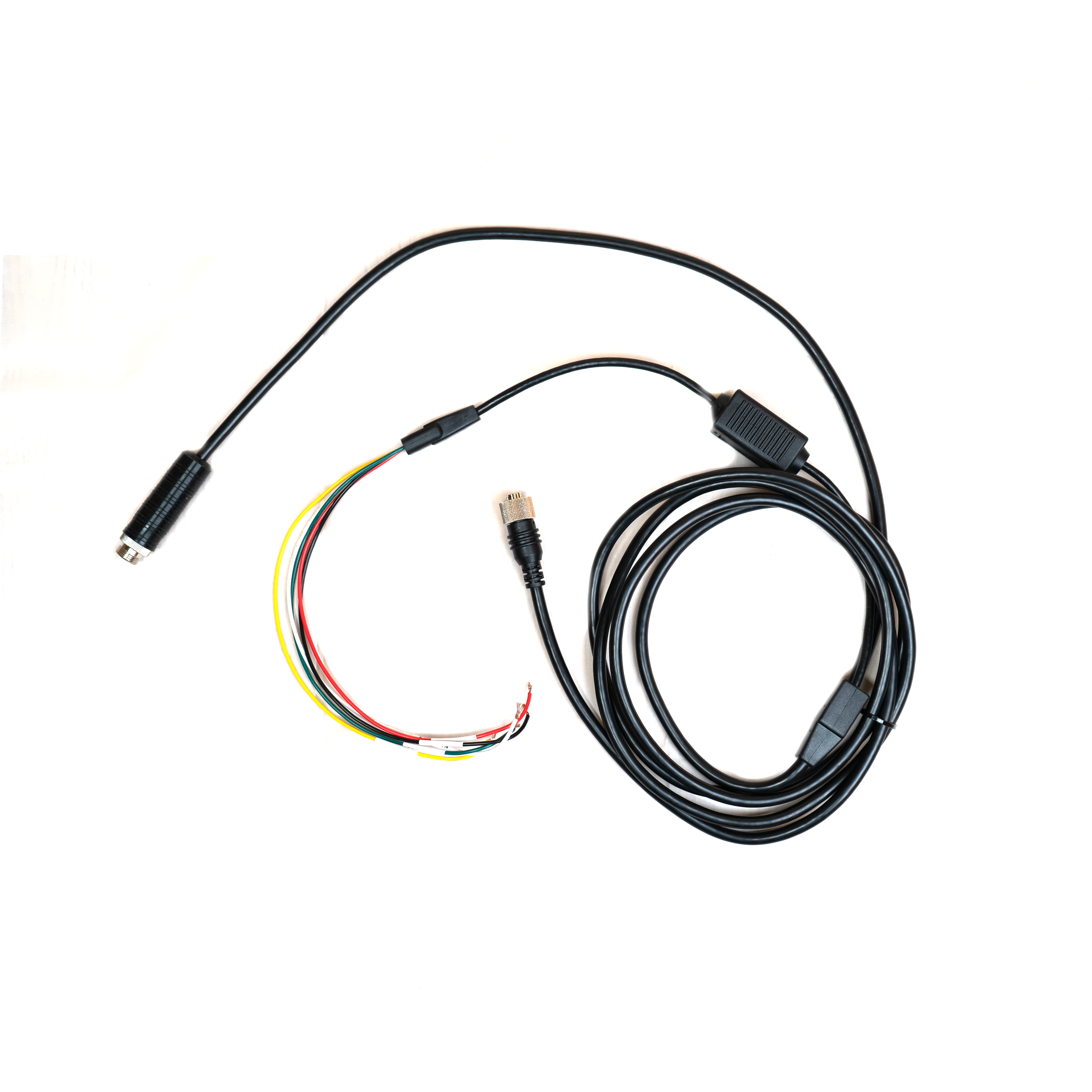

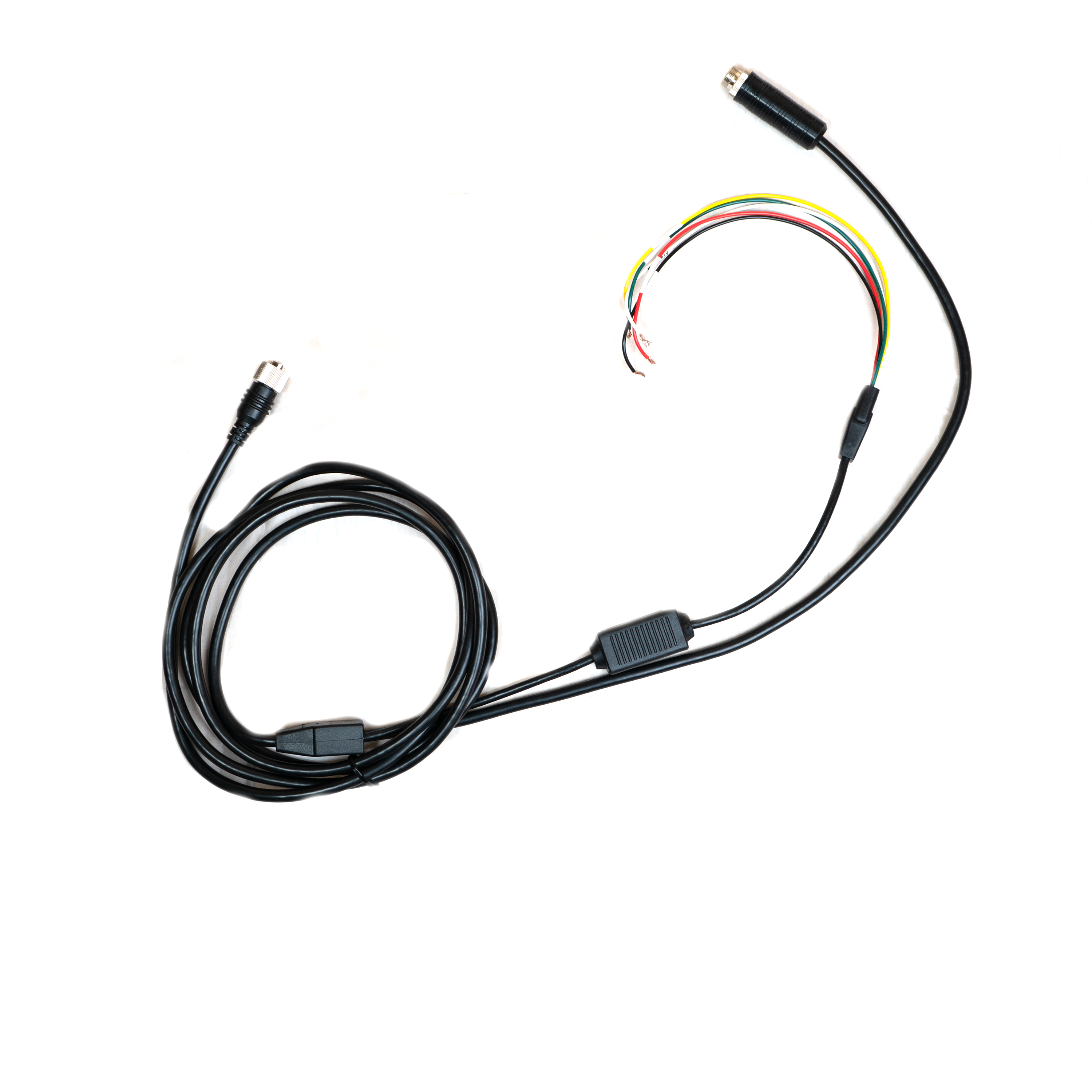

AHD / GPIO-Kable - AHD-Teil | 8pins | 3 000 mm | Video, Ton, Strom, Masse |  |
AHD / GPIO-Kable - Ein/Ausgangteil | Drähte | 3 000 mm | Masse: Schwarz Diskreter Ausgang x3: Gelb, Rot, Grün Diskreter Eingang x1: Weiß |

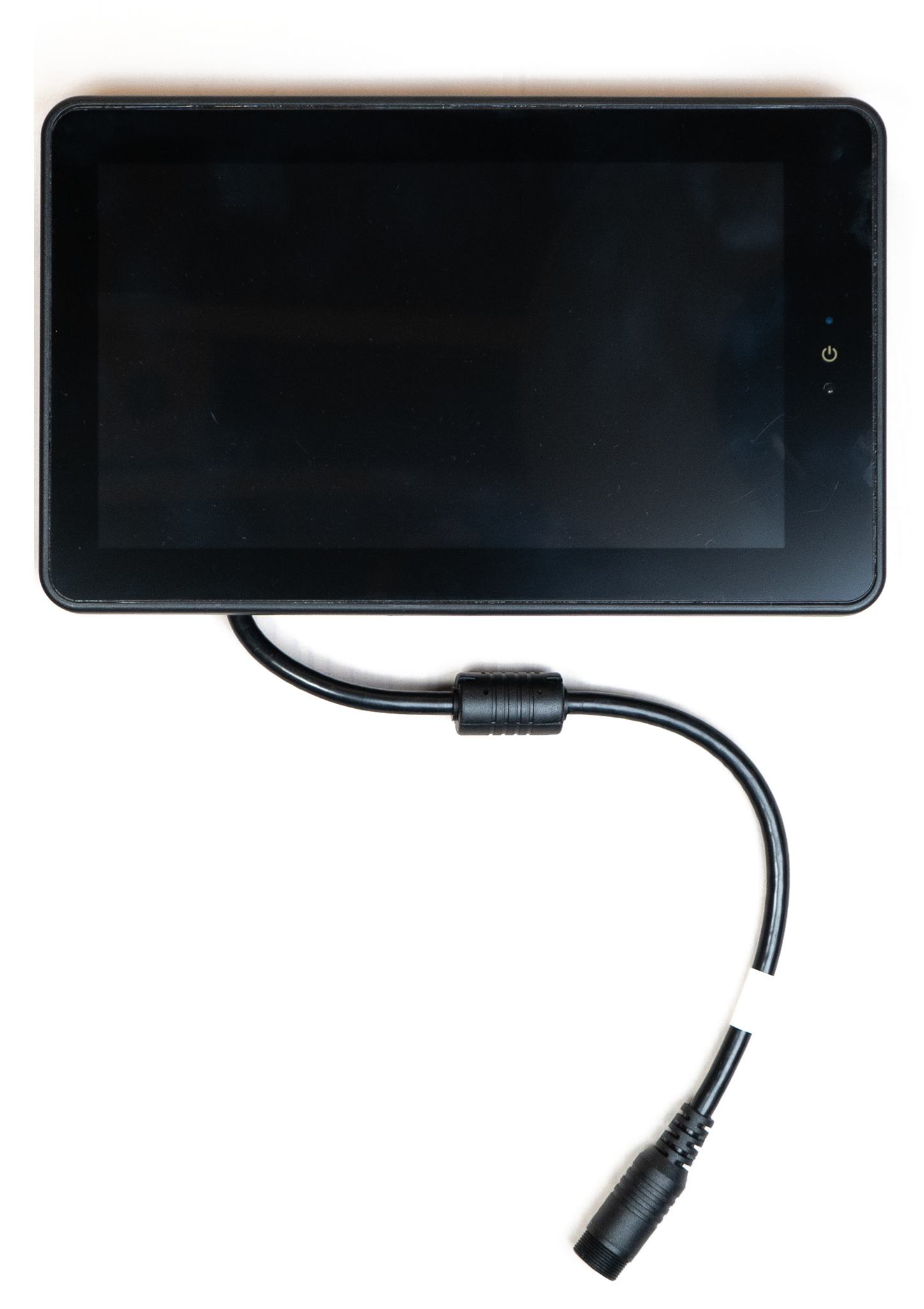

BXT AHD Display - Multi-Eingang (x4) - Split-Screen-Funktion - Wasserdicht - 10" | |||
|---|---|---|---|
| |||
Display-Zuleitungskabel | 27pins | 380 mm | Stromversorgung, Kameraeingänge |

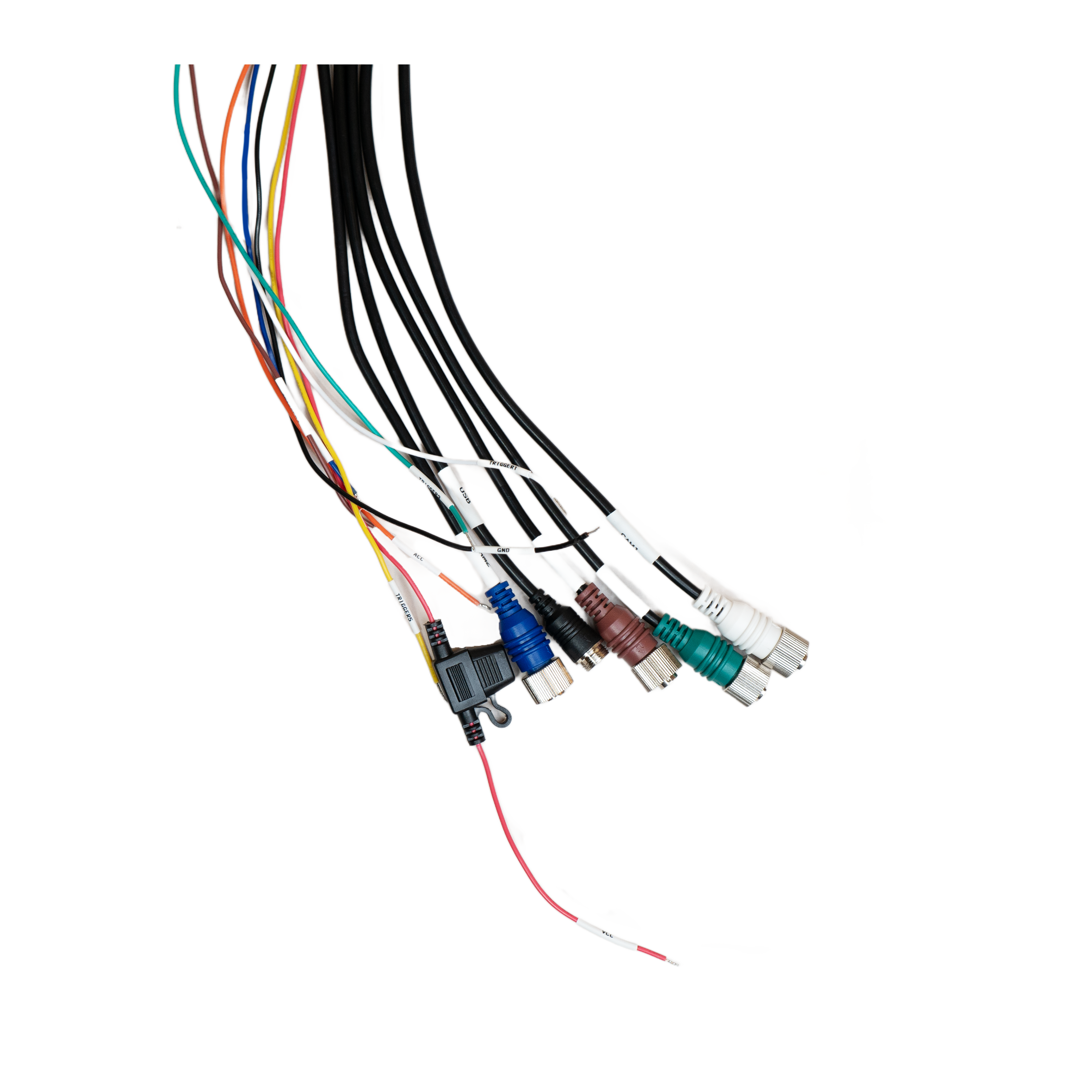

10"-Displaykabel-Verlängerungsstecker | |||
|---|---|---|---|
Kable “CAM1” | 8pins - weiß | 1 800 mm | Stromversorgung der 1 Kamera, Videosignal und Ton |
Kable “CAM2” | 8pins - blau | 1 800 mm | Stromversorgung der 2 Kamera, Videosignal und Ton |
Kable “CAM3” | 8pins - grün | 1 800 mm | Stromversorgung der 3 Kamera, Videosignal und Ton |
Kable “CAM4” | 8pins - braun | 1 800 mm | Stromversorgung der 4 Kamera, Videosignal und Ton |
VCC und Masseleitungen | kein Stecker (rot und schwarz) | 1 800 mm | System-Stromversorgung |
Zündung | Orange | 1 800 mm | Nach der Zündung Leistung |
Weitere Leitungen | kein Anschluss Auslöser 1 - weiß Auslöser 2 - blau Auslöser 3 - grün Auslöser 4 - braun Auslöser 5 - gelb | 1 800 mm | Zum Auslösen der Kamera im Vollbildmodus |
 | |||

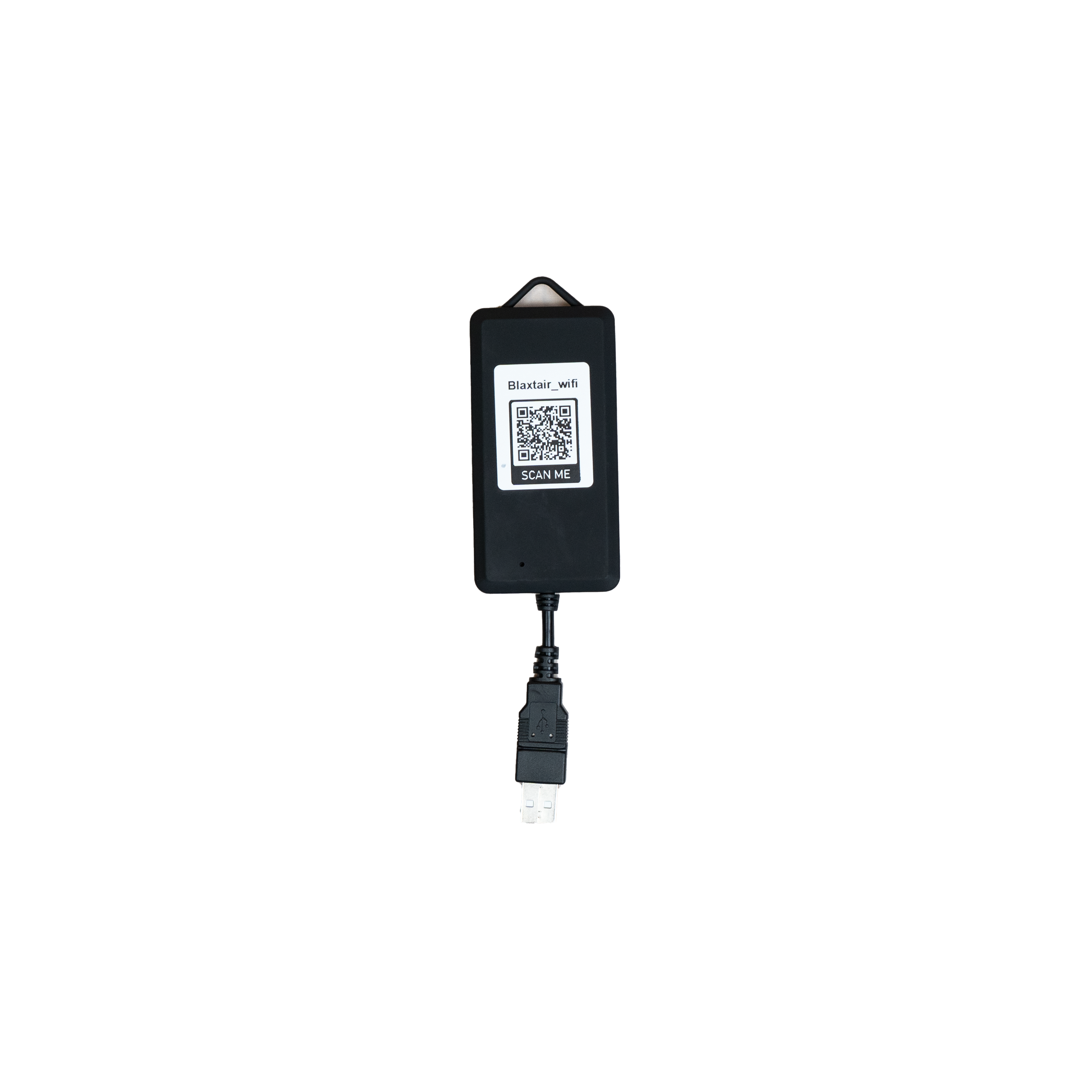

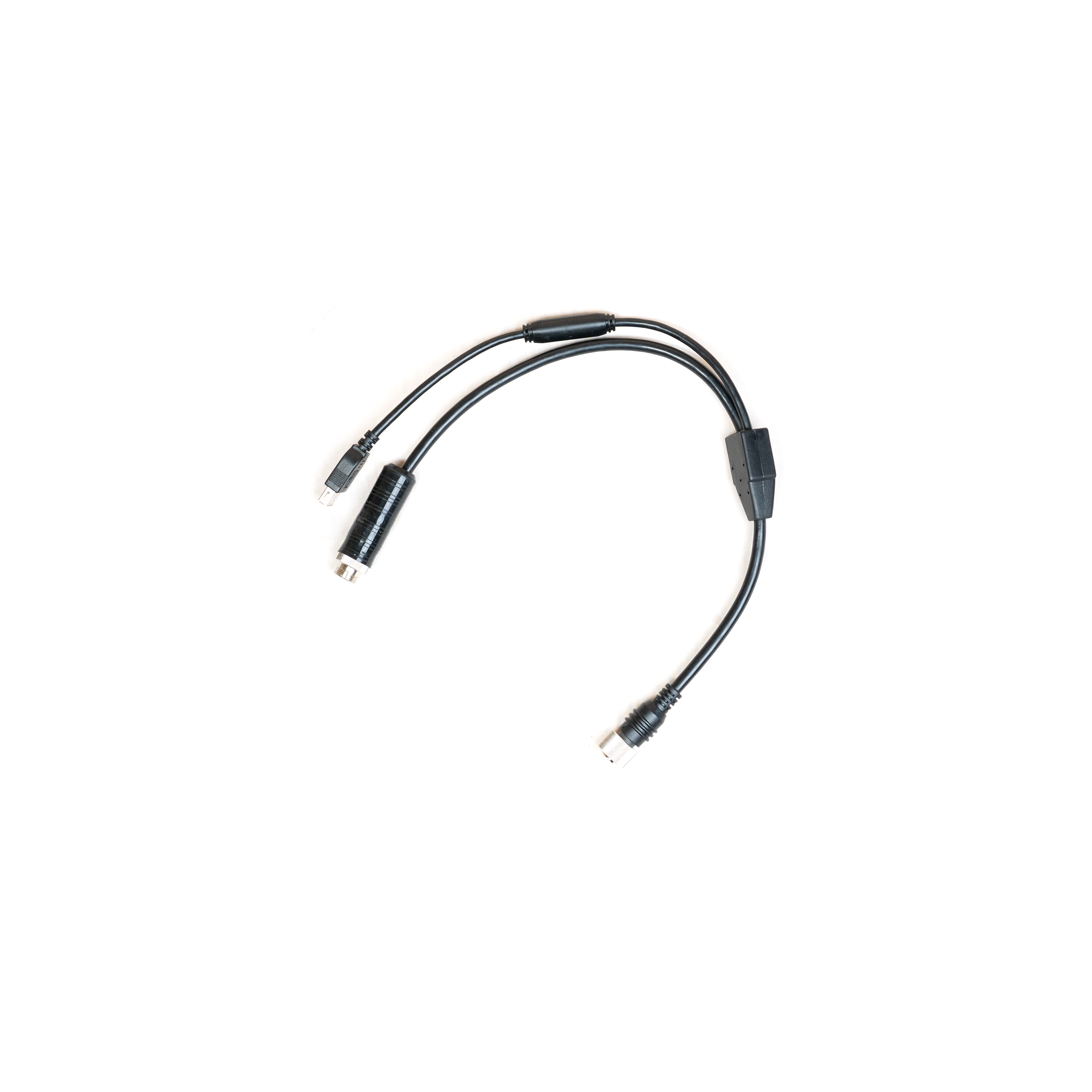

BXT AHD Konfigurationsgerät und Konfigurationskabel | |
|---|---|
Verlängerungssplitkabel zur Verwendung bei der Kamerakonfiguration und Softwareaktualisierung. Das BXT-Konfigurationsgerät muss vor dem Start der Konfigurations- oder Softwareaktualisierungsprozedur an das Verlängerungskabel angeschlossen werden. | |
 |  |
Die Konfiguration wird über die Blaxtair-App auf einem Computer oder Smartphone durchgeführt. Die Blaxtair-App ermöglicht die Verbindung mit dem BXT AHD Konfigurationsgerät, indem der QR-Code auf dem Konfigurator mit der App gescannt wird (oder durch die Verbindung mit dem von dem Konfigurationsgerät erzeugten Blaxtair-WiFi).Verschiedenes
Sonstiges
Unterstützte Sprachen | Englisch, Französisch, Deutsch, Spanisch |
Diagnose | Verschiedene Statusbedingungen werden im internen Diagnoselog erfasst. Kritische Fehlermeldungen werden zudem auf dem Bildschirm angezeigt. |
Bestellinformationen

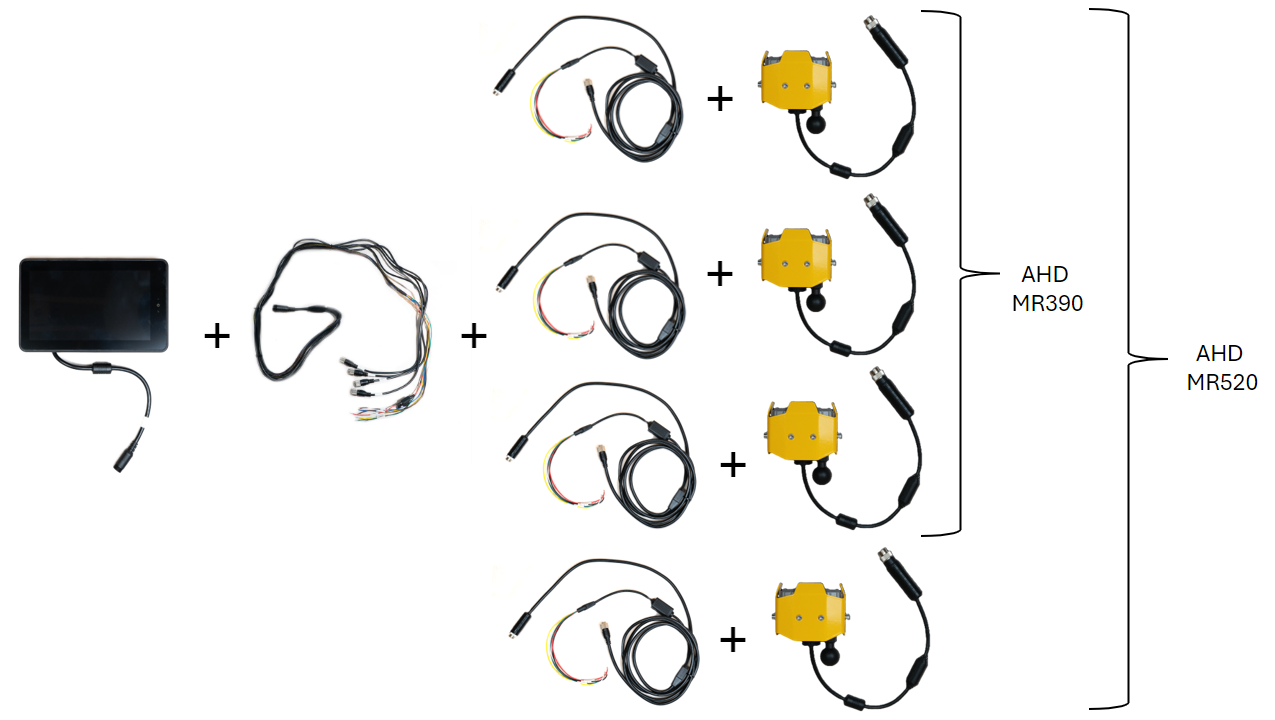

BXT Detektionssystem - AHD MR390 mit Standard-Display Multi 10" Wasserdicht mit Recorder | ||
|---|---|---|
110-950-003 | HS code | 8528.5900 |
3 x BXT AHD - AI Kamera mit 2m Kabel & U-Bracket, | ||
BXT Detektionssystem - AHD MR520 mit Standard-Display Multi 10" Wasserdicht mit Recorder | ||
|---|---|---|
110-950-004 | HS code | 8528.5900 |
4 x BXT AHD - AI Kameramit 2m Kabel & U-Bracket, | ||
BXT AHD Konfigurationsgerät | ||
|---|---|---|
110-765-001 | HS code | ( * ) |
1 x BXT configuration device, | ||
( * ) Geplant
Alle Informationen können ohne vorherige Ankündigung geändert werden.
Das Konfigurationsgerät ist nicht in den AHD-Kits enthalten. Es muss separat bei Arcure erworben werden.
