4.1 Blaxtair AHD MR130 - Pantalla monoentrada - Datasheet

Descripción

Blaxtair salva vidas. La solución más avanzada de detección de peatones diseñada para evitar colisiones con maquinaria. Capaz al mismo tiempo de alertar a los conductores del peligro, evita alarmas innecesarias y ayuda a los responsables de HSE y de la obra a controlar y reducir el riesgo de accidentes. Compacta, robusta y fácil de instalar, con un rendimiento sin precedentes en el mercado, Blaxtair es la única cámara con IA capaz de detectar y localizar con precisión a los peatones en tiempo real, en cualquier postura (de pie, agachada o parcialmente oculta) en los entornos de trabajo más exigentes.

Mejora la seguridad, las condiciones de trabajo y la productividad
Evita alertas innecesarias que cansan al conductor
Controla y reduce los riesgos de accidente
Fácil de instalar y configurar gracias a la app Blaxtair

Certificaciones

Normas	Tipo
Protección contra el agua y el polvo
Cámara AI	ISO 20653 - IP6K9K yIP67
Pantalla monopuesto de 7	No impermeable
Conector del cable de la cámara, AHD y cable GPIO	IP65
Cable AHD y GPIO	IP65
Prueba climática
Cámara AI	ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2
Vibraciones y choques
Cámara AI	ISO 16750-3, IEC 60068-2-64 - Vibraciones aleatorias, IEC 60068-2-27 - Choques
Compatibilidad electromagnética
Cámara AI	EN 61000-6-3:2007+A1:2011+AC:2012 Compatibilidad electromagnética (CEM) - Parte 6-3: Normas genéricas - Norma de emisión en entornos residenciales, comerciales y de industria ligera 25/09/2007 EN IEC 61000-6-2:2019 - Compatibilidad electromagnética (CEM) - Parte 6-2: Normas genéricas - Norma de inmunidad en entornos industriales
Cargas eléctricas
Cámara AI	ISO 7637-2, ISO 16750-2 (excluidos los perfiles de descarga 5a/ 5b)
Asistencia a los sistemas de detección de objetos Maquinaria de movimiento de tierras	ISO 16001
Medio ambiente	Reach, RoHS
Marca (*)	CE (Europa), UKCA (Gran Bretaña), FCC ID (EE.UU.), IC ID (Canadá)

(*) Planificado

El nivel de sellado se garantiza en las siguientes condiciones

La carcasa del producto no se abrirá durante todo su ciclo de vida.
Todos los tornillos/conectores deberán permanecer en la configuración de entrega de fábrica
Los tapones de sellado permanecerán en los conectores si no están conectados. No se suministran tapones.Technical specifications

Especificaciones técnicas

Dimensiones

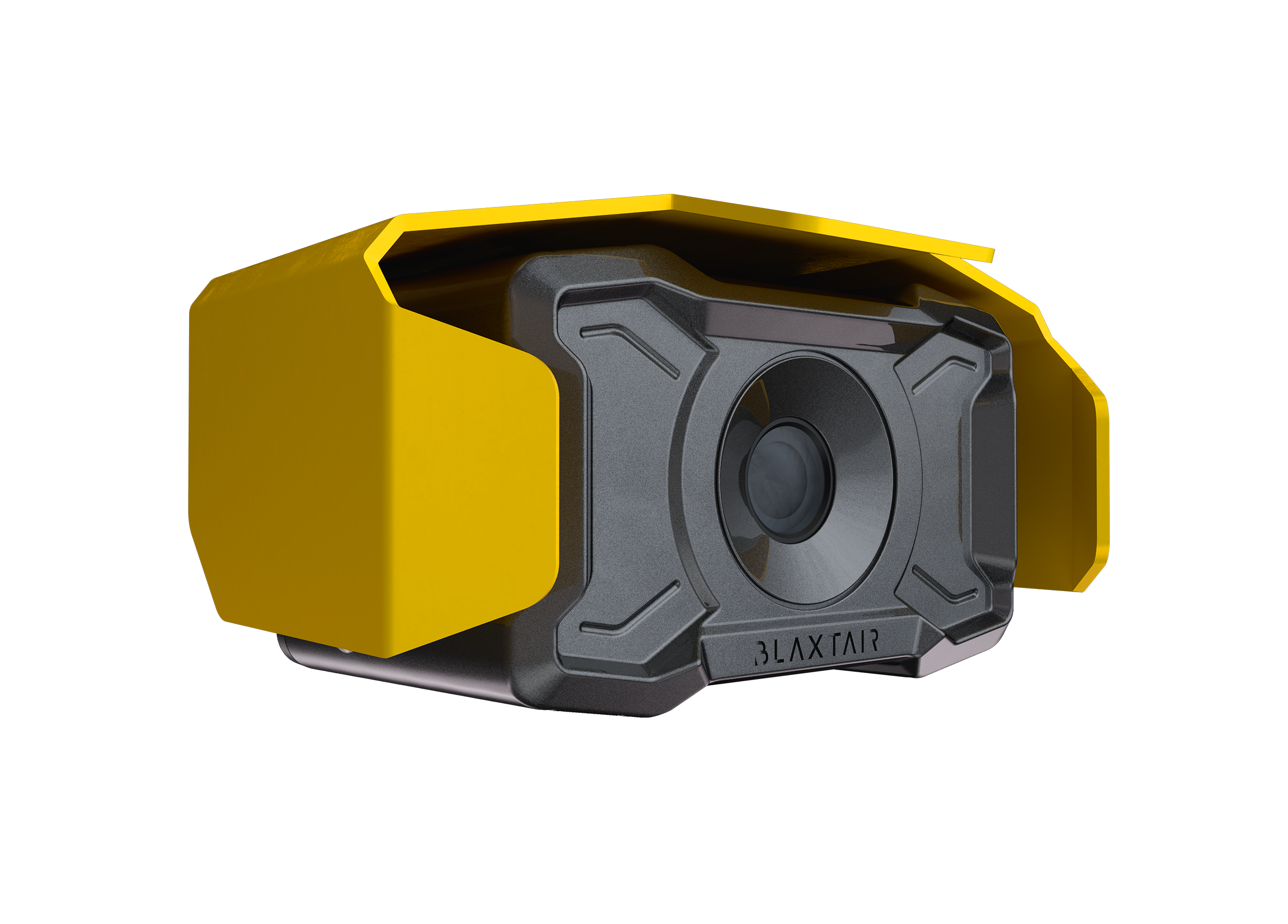

Cámara AI con capucha protectora

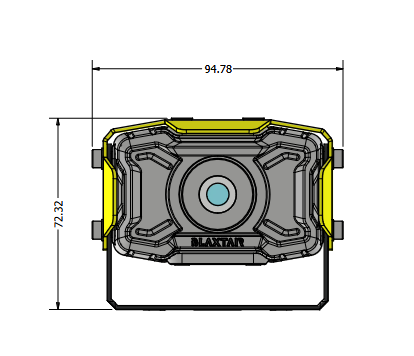

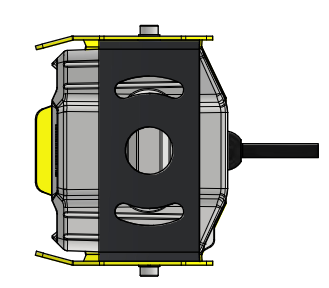

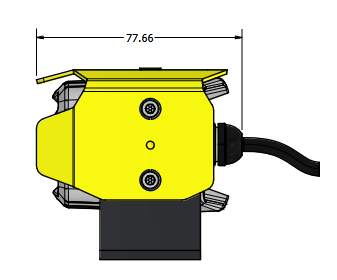

Vista frontal	Vista lateral	Vista inferior

Las dimensiones están destinadas exclusivamente a uso comercial. Las ilustraciones no están a escala.

	Dimensiones L x A x P [mm] (pulgadas)	Peso (g)
Cámara AI (sin capucha protectora)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)	425 g (sin capucha protectora)
Pantalla monocanal de 7	194 x 127 x 40 mm (7.5 x 4.7 x 1.5 in)	430g

Carcasa - Cámara AI

Carcasa de la cámara

Aleación de aluminio ADC12

Color

Amarillo Ral 1003 para capucha protectora

Gris Ral 9007 para la carcasa de la cámara

Eléctrico

Tensión nominal	12-24 VDC nominal 32 VDC maximum Para una tensión de vehículo >24 VDC utilice un convertidor de potencia.
Tensión de entrada	~12-32 VDC
Consumo de energía	MR130: 31W max @12V Depende del uso y la configuración del sistema

Medio ambiente

Temperatura de funcionamiento y almacenamiento

Cámara AI

Funcionamiento y almacenamiento : -20°C a +70°C (-4 °F a 158 °F)

Pantalla monocanal de 7" ( * )

Funcionamiento :-20°C a +70°C (-4 °F a 158 °F)

Almacenamiento : -30°C a +80°C (-22°F a 176°F)

( * ) Planificado

Rendimiento de detección

Latencia de detección	Latencia < 300 ms Según las pruebas realizadas en el laboratorio (desde la presencia del peatón en el campo de visión hasta la activación de la salida discreta
Rango de iluminación operativa	300 Lux (recomendado para un mejor rendimiento) De 100 Lux a 80000 Lux
Detección de peatones - Campo de visión	Diagonal - 152° Horizontal - 130° Vertical - 70°
Posición del peatón detectada	De pie, Agachado, Ocluido/Truncado, Tumbado *El rendimiento depende de la escena
Duración inicial	~0s con opción de relé de modo de reposo Fix ~ 22s desde encendido

RENDIMIENTO DE IMAGEN - PANTALLA DE 7

Resolución

1024 x 600 px

Conectores de usuario

Cámara AI y conectores de cable AHD/GPIO

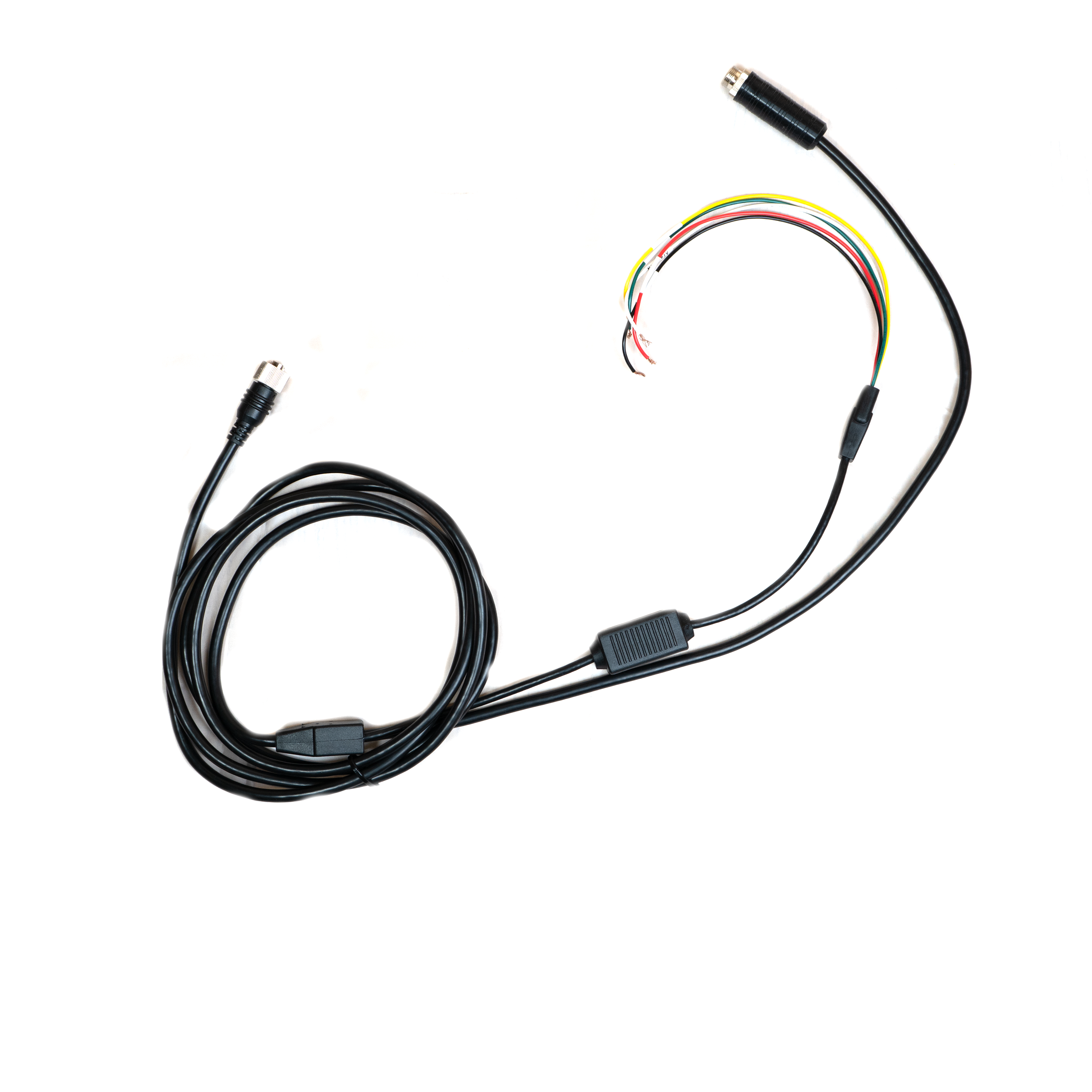

Nombre del cable	Tipo de conector	Longitud (mm)	Descripción

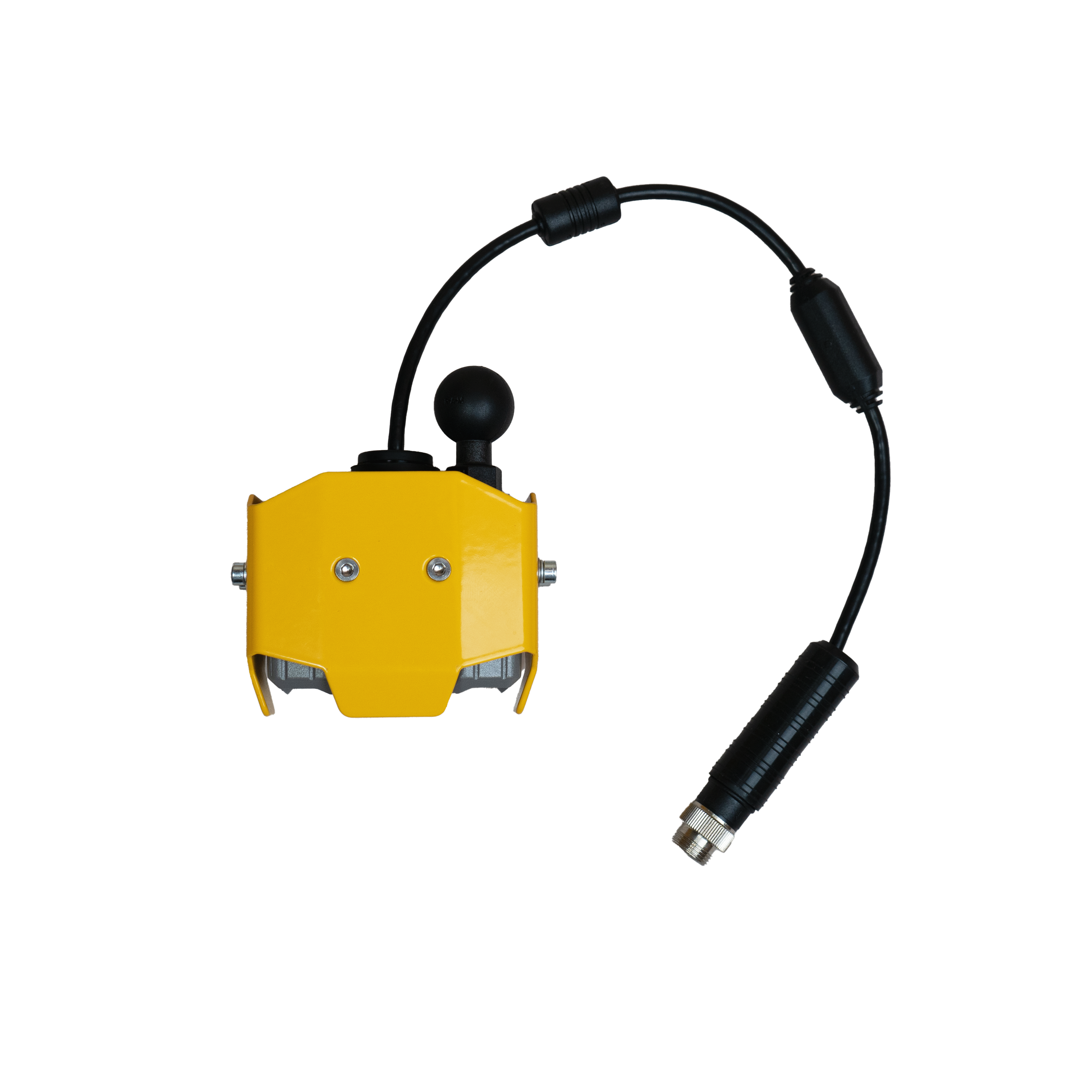

Cable de cola de la cámara	8pins	400 mm	Vídeo, Sonido, Datos, Alimentación, Tierra

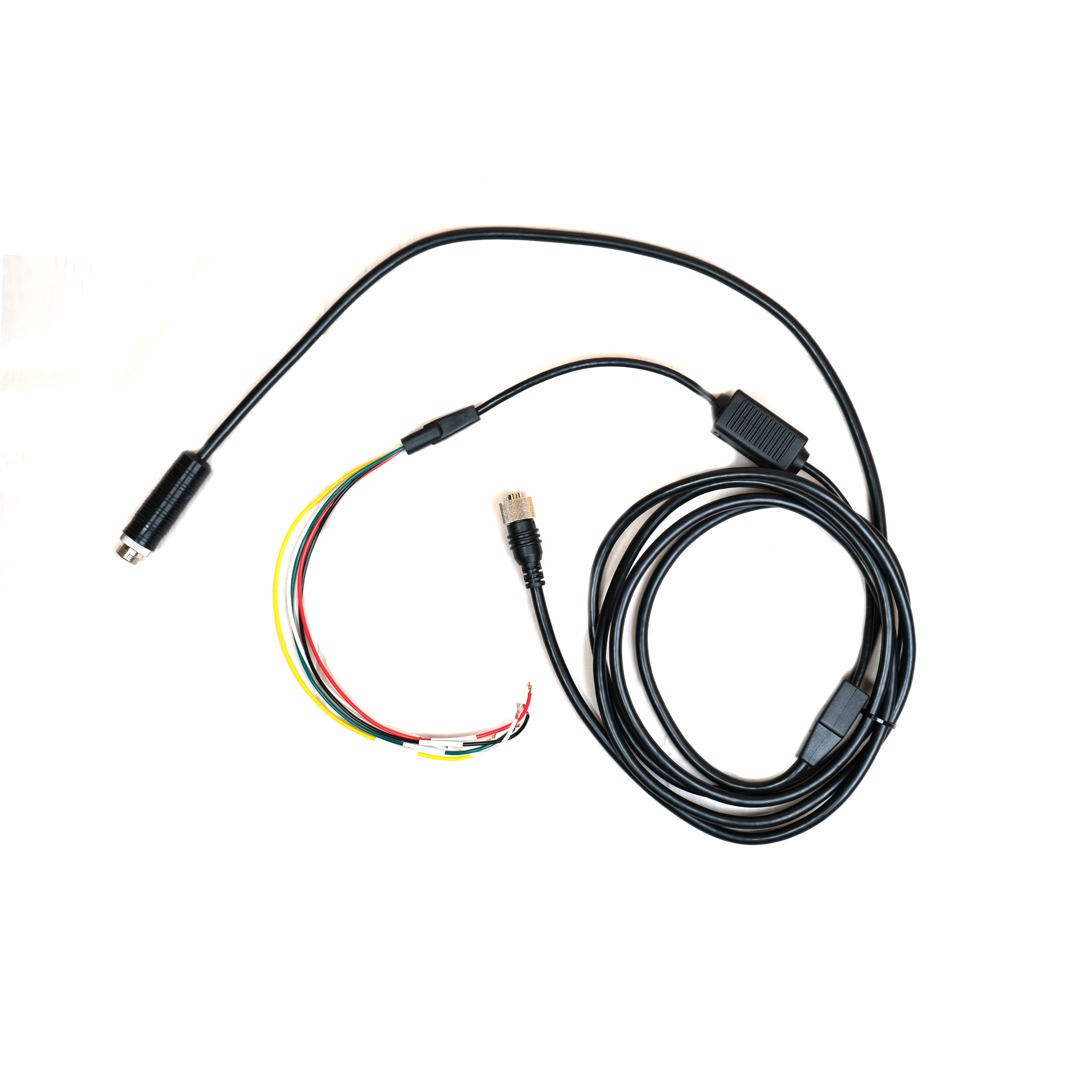

AHD / GPIO Cable - AHD parte	8pins	3 000 mm	Vídeo, Sonido, Alimentación, Tierra
Cable AHD / GPIO - Pieza de entrada/salida	Cables	3 000 mm	Tierra: negro Salida discreta x 3: amarillo, rojo, verde Entrada discreta x 1: blanco

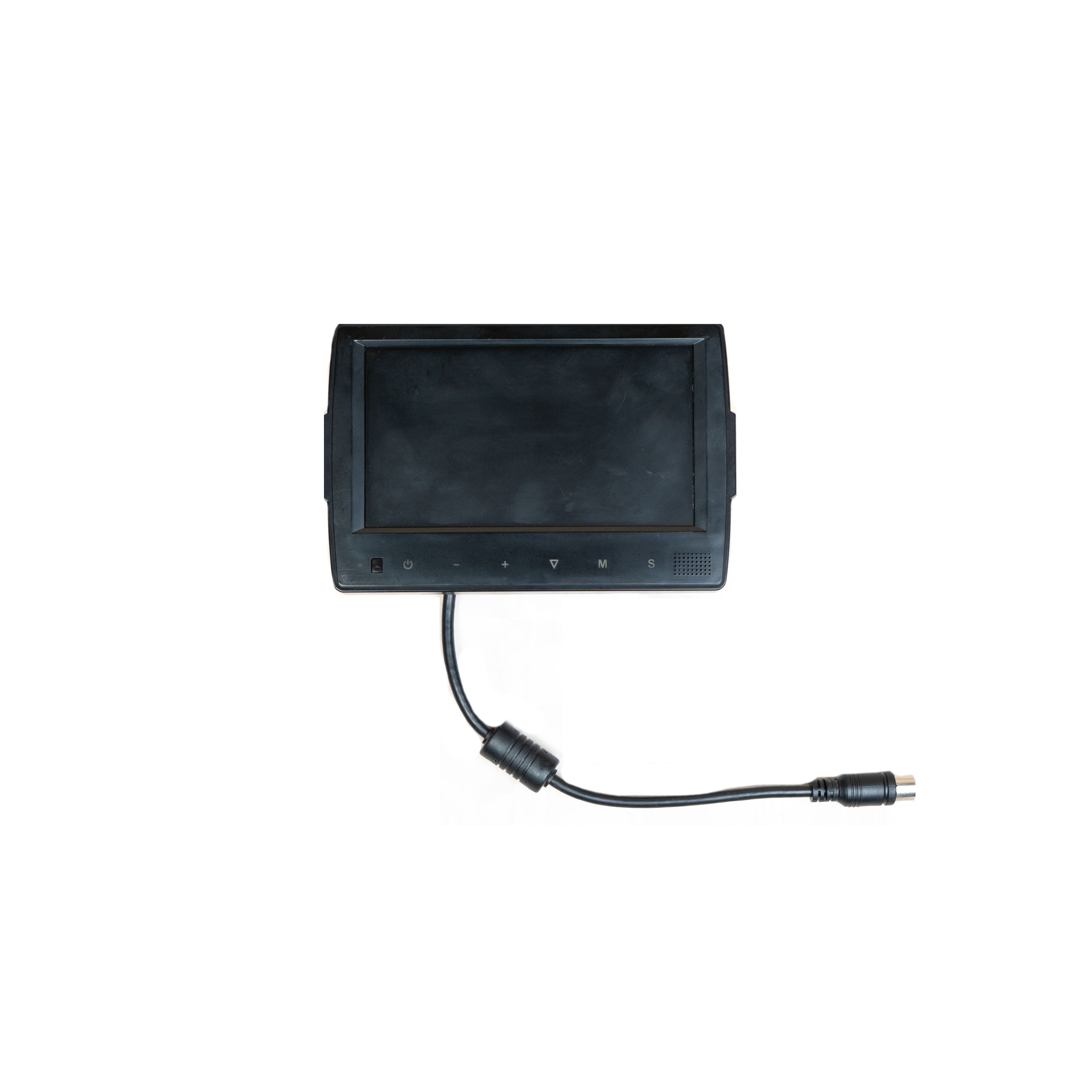

BXT AHD Pantalla de 7" - Monoentrada

Cable de cola de la pantalla

27pins

320 mm

Alimentación, entrada de cámaras

Conectores de extensión del cable de pantalla de 7
Cable “CAM1”	8pins	1650 mm	Alimentación de la 1ª cámara, señal de vídeo y sonido
Cables VCC y masa	sin conector	1650 mm	Alimentación del sistema
Otros cables	sin conector	1650 mm	No se utiliza

Dispositivo de configuración BXT AHD y cable de configuración

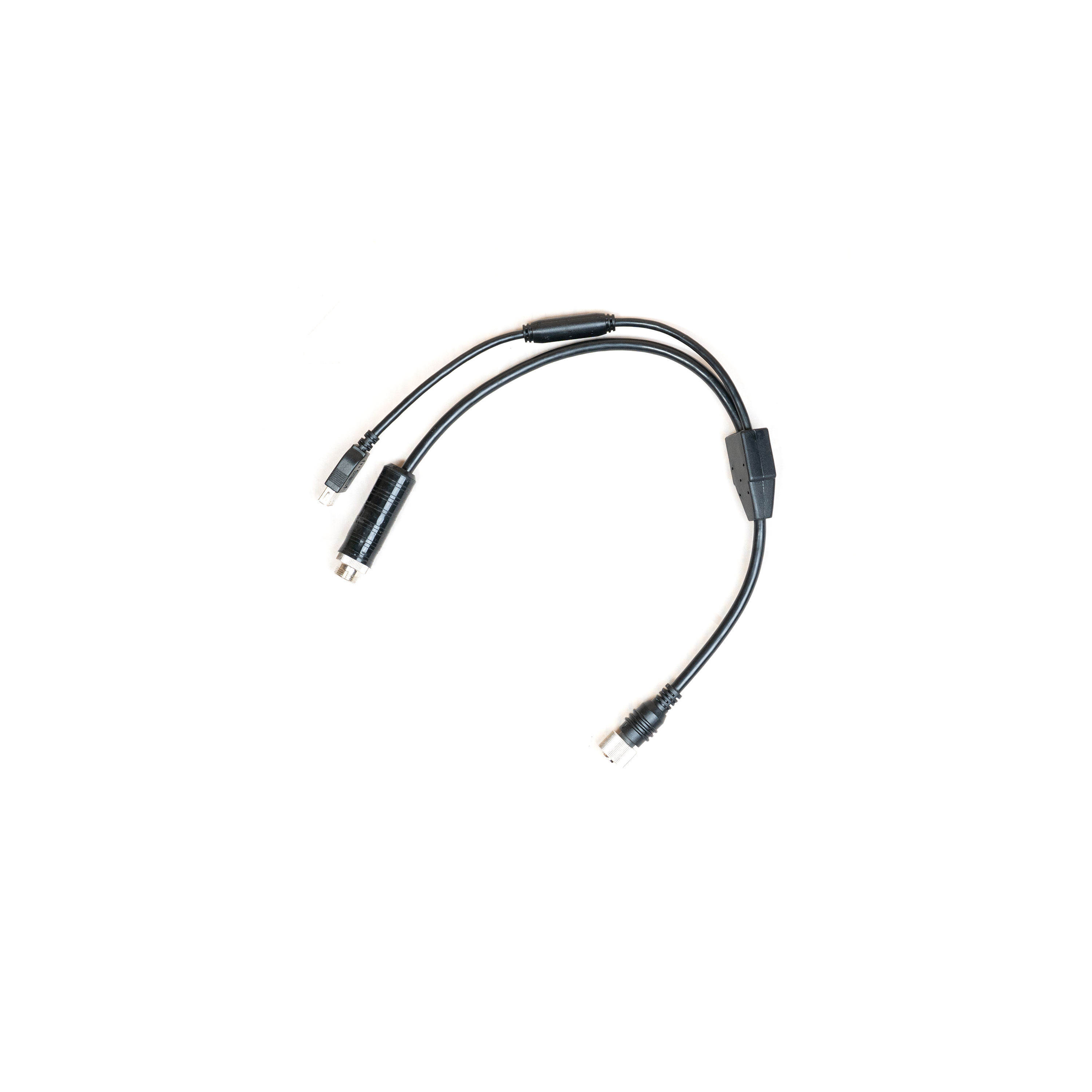

Cable de extensión dividido que se utilizará para la configuración de la cámara y la actualización del software. El dispositivo de configuración BXT debe conectarse al cable de extensión antes de iniciar el procedimiento de configuración/actualización del software.

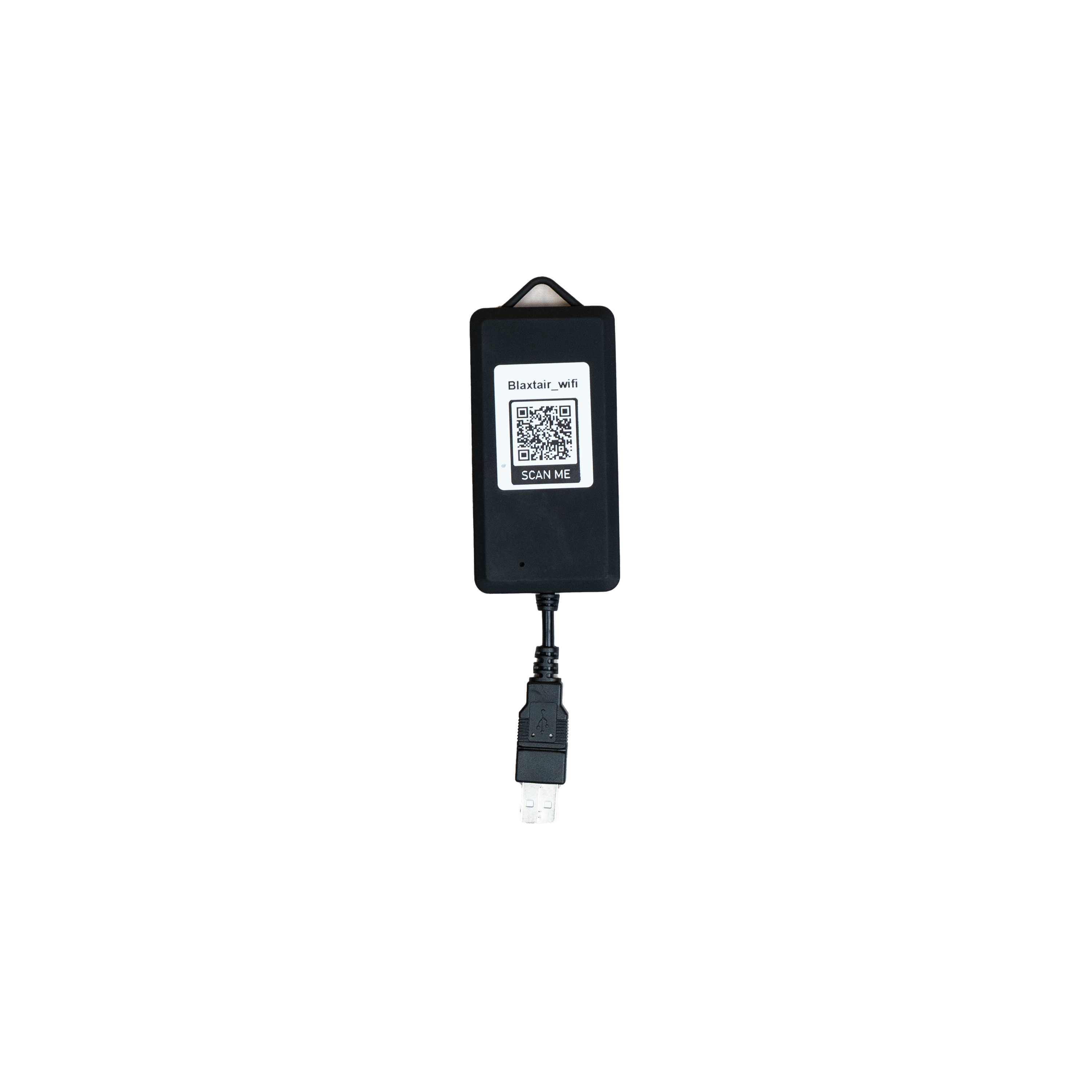

La configuración se realiza mediante la aplicación Blaxtair a través de un ordenador o un smartphone. La aplicación Blaxtair permite conectar el dispositivo de configuración BXT AHD escaneando el código QR en el configurador mediante la aplicación (o conectándose al WiFi Blaxtair generado por el dispositivo de configuración).Miscellaneous

Idiomas admitidos	Inglés, Francés, Alemán, Español
Diagnóstico	En el registro de diagnóstico interno se registran diversos estados. Las condiciones críticas de fallo también se mostrarán en la pantalla.

Información para pedidos

Sistema de detección BXT - AHD MR130 con pantalla estándar de 7"
110-950-001	HS code	8528.5900
1 x BXT AHD - Cámara AI con cable de 3,4 m y soporte en U, 1 x able de cámara AHD de extensión de 8 pins, macho a hembra, 4 m 1 x Pantalla BXT AHD 7" - Mono-entrada 1 x Kit de relé para modo de reposo fijo de 20 minutos (12V) 1 x Kit de relé para el modo de reposo fijo de 20 minutos (24V) 1 x Manual de instalación

BXT AHD Dispositivo de configuración
110-765-001	HS code	8528.5900
1 x Dispositivo de configuración BXT, 1 x Cable dividido - Macho 8 pins / Hembra USB A + hembra 8 pins 1 x Manual de instalación

Toda la información puede cambiar sin previo aviso.

Dispositivo de configuración no incluido en los kits AHD. Debe adquirirse por separado en Arcure.
