Descripción

Blaxtair salva vidas. La solución más avanzada de detección de peatones diseñada para evitar colisiones con maquinaria. Capaz al mismo tiempo de alertar a los conductores del peligro, evita alarmas innecesarias y ayuda a los responsables de HSE y de la obra a controlar y reducir el riesgo de accidentes. Compacta, robusta y fácil de instalar, con un rendimiento sin precedentes en el mercado, Blaxtair es la única cámara con IA capaz de detectar y localizar con precisión a los peatones en tiempo real, en cualquier postura (de pie, agachada o parcialmente oculta) en los entornos de trabajo más exigentes.

Mejora la seguridad, las condiciones de trabajo y la productividad
Evita alertas innecesarias que cansan al conductor
Controla y reduce los riesgos de accidente
Fácil de instalar y configurar gracias a la app Blaxtair

Certificaciones

Normas	Tipo
Protección contra el agua y el polvo
Cámara AI	ISO 20653 - IP6K9K yIP67
Pantalla	IP66
Conector del cable de la cámara, AHD y cable GPIO	IP65
Cable AHD y GPIO	IP65
Prueba climática
Cámara AI	ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2
Vibraciones y choques
Cámara AI	ISO 16750-3, IEC 60068-2-64 - Vibraciones aleatorias, IEC 60068-2-27 - Choques
Compatibilidad electromagnética
Cámara AI	Directiva 2014/30/UE, EN 12895, ICES-003 Edición 05, FCC Título 47 Parte 15
Cargas eléctricas
Cámara AI	ISO 7637-2, ISO 16750-2 (excluidos los perfiles de descarga 5a/ 5b)
Asistencia a los sistemas de detección de objetos Maquinaria de movimiento de tierras	ISO 16001
Medio ambiente	Reach, RoHS
Marcas(*)	CE (Europa), UKCA (Gran Bretaña), FCC ID (EE.UU.), IC ID (Canadá)

(*) Planificado

El nivel de sellado está garantizado en las siguientes condiciones

La carcasa del producto no se abrirá durante todo su ciclo de vida.
Todos los tornillos/conectores deberán permanecer en la configuración de entrega de fábrica.
Los tapones de cierre permanecerán en los conectores si no están conectados. Tapones no suministrados.

Especificaciones técnicas

Dimensiones

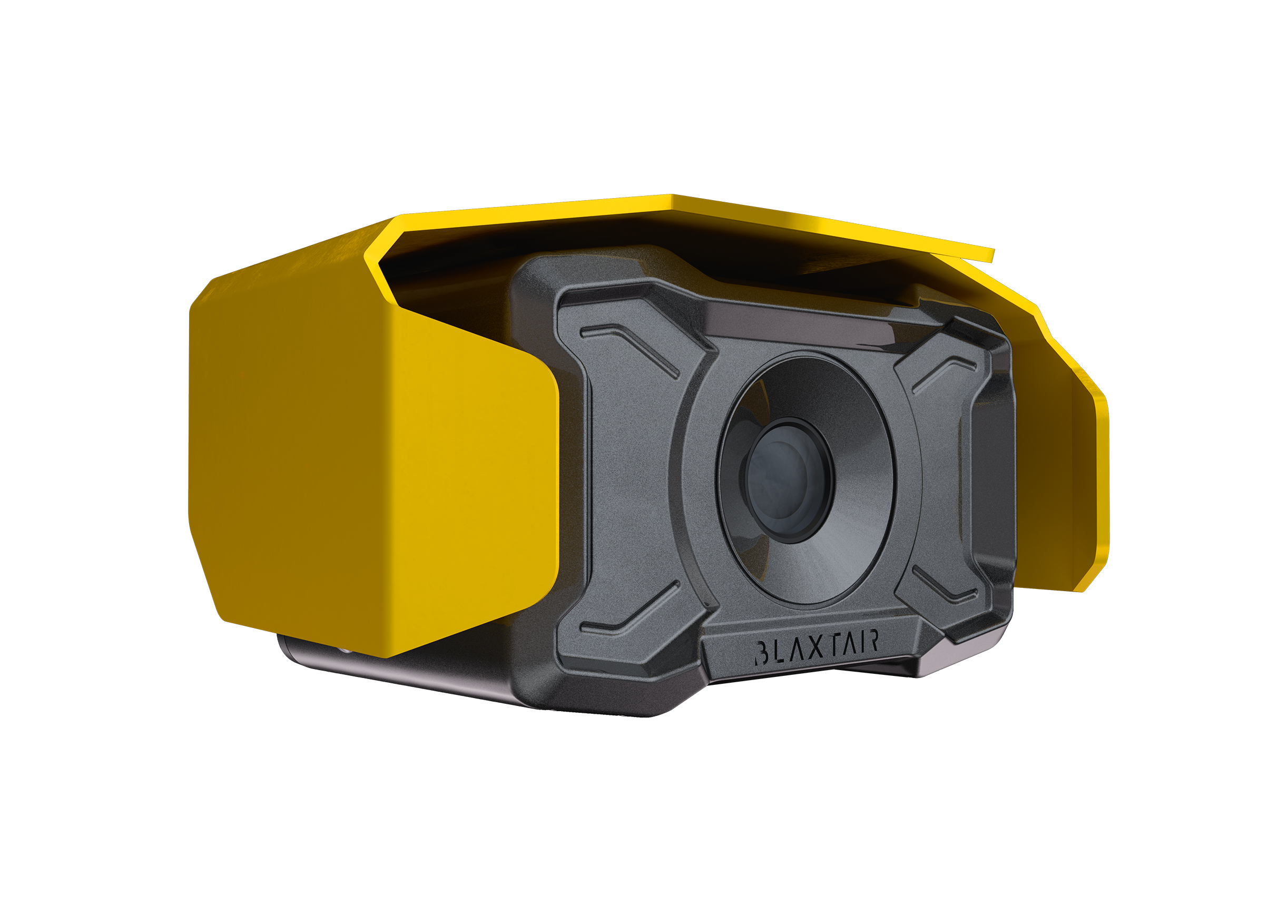

Cámara AI con capucha protectora

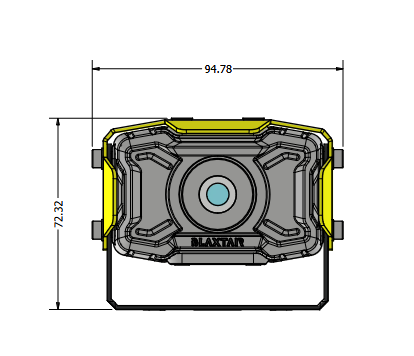

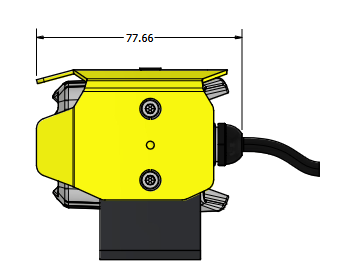

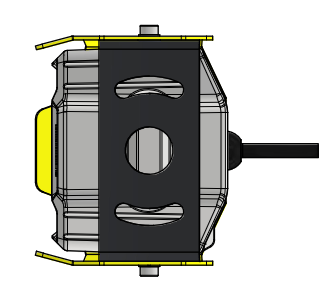

Vista frontal	Vista lateral	Vista inferior

Las dimensiones están destinadas exclusivamente a uso comercial. Las ilustraciones no están a escala.

	Dimensiones L x A x P [mm] (pulgadas)	Peso (g)
Cámara AI (sin capucha protectora)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)	425g (sin capucha protectora)
Pantalla impermeable de 10	280,5 x 174 x 39,6 mm (11 x 6.8 x 1.5 in)	1 630g

Carcasa - Cámara AI
Carcasa de la cámara	Aleación de aluminio ADC12
Color	Amarillo Ral 1003 para capucha protectora Gris Ral 9007 para carcasa de cámara

Eléctrico

Tensión nominal	12-24 VDC nominal 32 VDC máximo Para una tensión de vehículo >24 VDC utilice un convertidor de potencia.
Tensión de entrada	~12-32 VDC
Consumo de energía	MR390: 60W max @12V \| MR520: 70W max @12V Depende del uso y la configuración del sistema

Medio ambiente

Temperatura de funcionamiento y almacenamiento

Cámara AI

Funcionamiento y almacenamiento : -20°C a +70°C (-4 °F a 158 °F)

Pantalla de 10

Funcionamiento :-20°C a +70°C (-4 °F a 158 °F)

Almacenamiento : -30°C a +80°C (-22°F a 176°F)

Rendimiento de detección

Latencia de detección	Latencia < 300 ms Según las pruebas realizadas en el laboratorio (desde la presencia del peatón en el campo de visión hasta la activación de la salida discreta)
Rango de iluminación operativa	>300 Lux (recomendado por normas en entornos de trabajo como la EN 12464-1) De 100 Lux a 80000 Lux
Detección de peatones - Campo de visión	Diagonal - 152° Horizontal - 130° Vertical - 70°
Posición del peatón detectada	De pie, Agachado, Ocluido/truncado, Tumbado *El rendimiento depende de la escena
Duración inicial ( * )	~0s con opción de relé de modo de reposo Fix ~ 22s desde encendido

(*) Planificado

Rendimiento de imagen - Pantalla de 10

Resolución

1024 x 600 px

Conectores de usuario

Cámara AI y conectores de cable AHD/GPIO

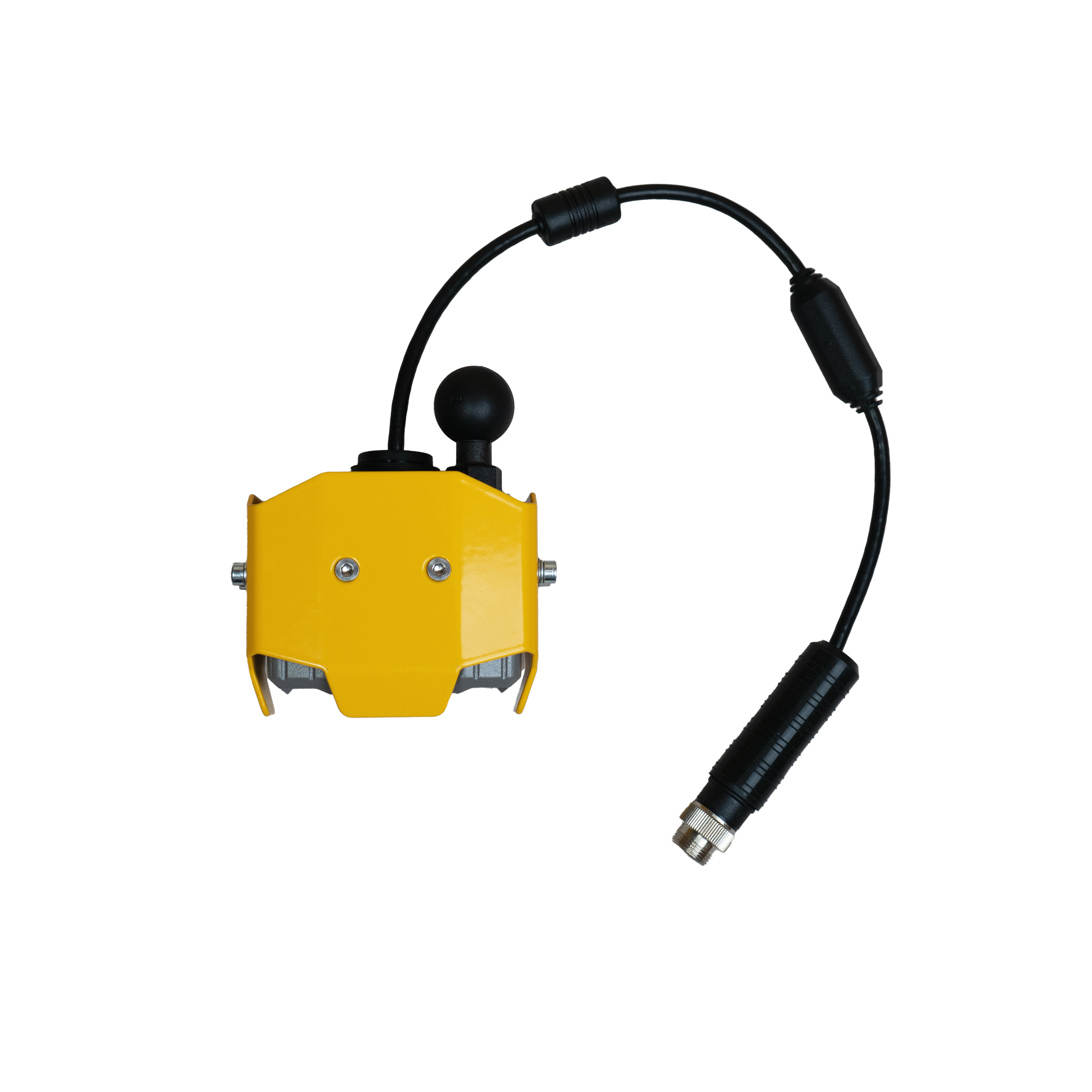

Nombre del cable	Tipo de conector	Longitud (mm)	Descripción
Câble de queue de caméra	8pins	400 mm	Vídeo, Sonido, Datos, Alimentación, Tierra

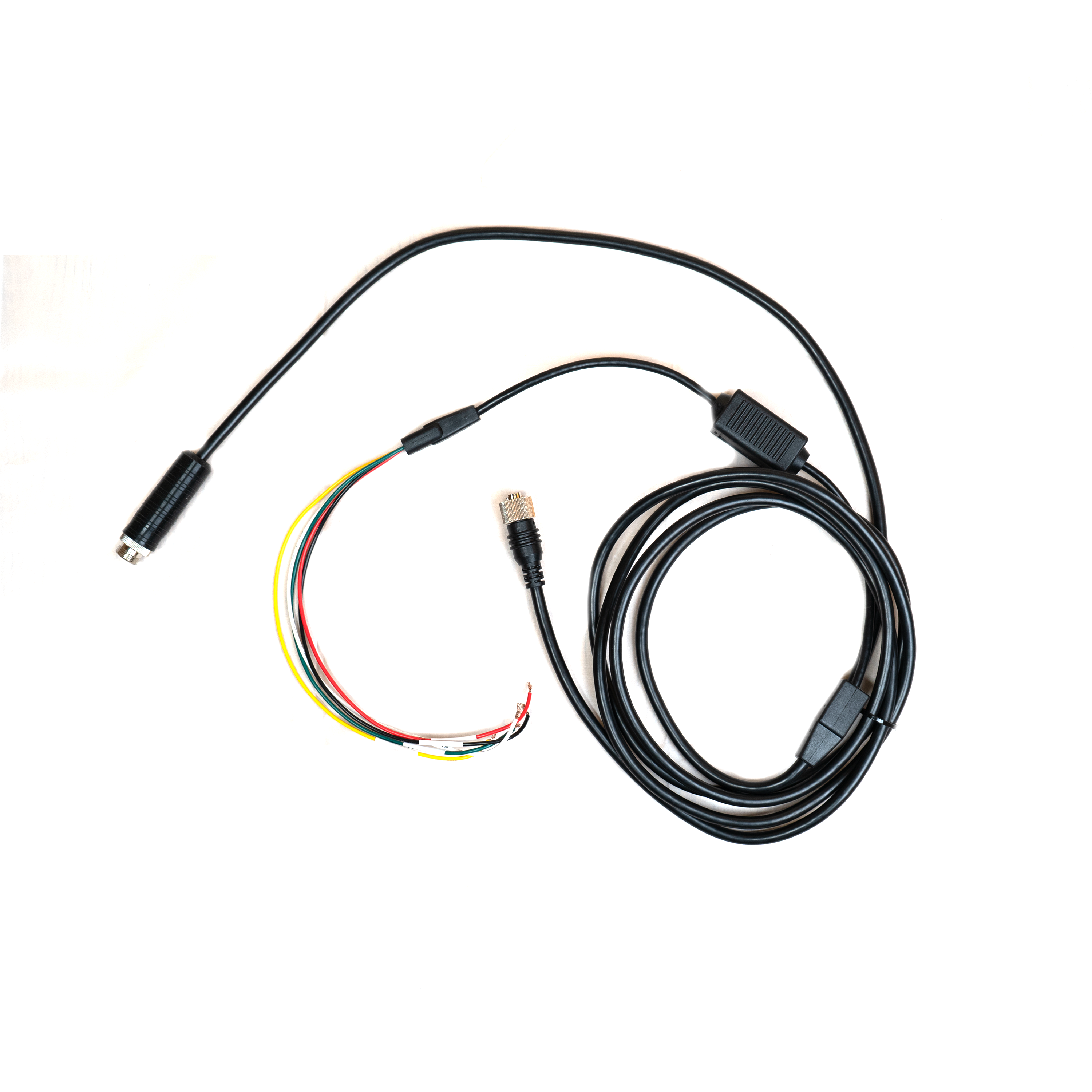

AHD / GPIO Cable - AHD parte	8pins	3 000 mm	Vídeo, Sonido, Alimentación, Tierra
Cable AHD / GPIO - Pieza de entrada/salida	Cables	3 000 mm	Tierra: negro Salida discreta x 3: amarillo, rojo, verde Entrada discreta x 1: blanco

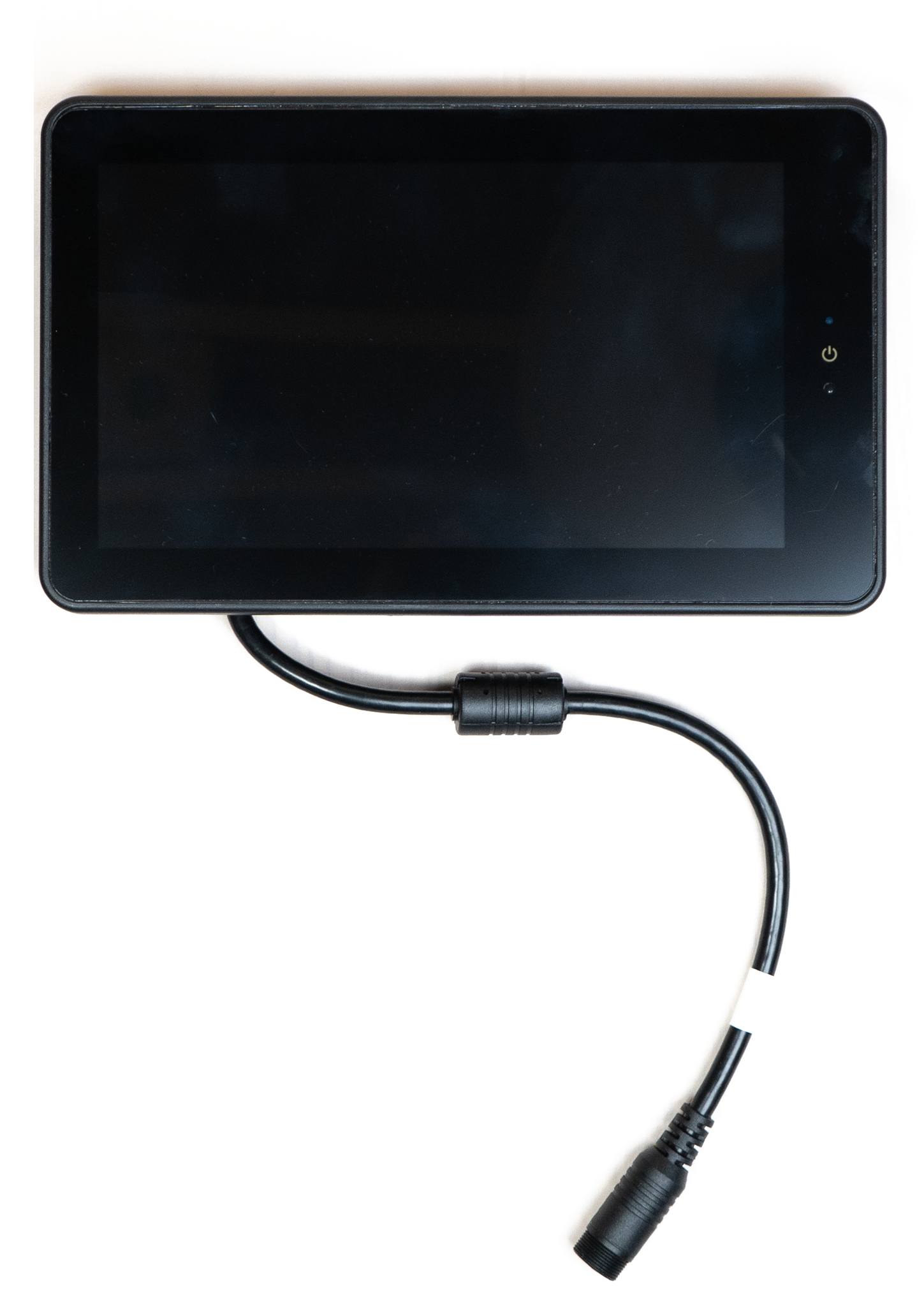

BXT AHD Display - Multientrada (x4) - Función de pantalla dividida - Resistente al agua - 10 pulgadas

Cable de cola de la pantalla

27pins

380 mm

Alimentación, entrada de cámaras

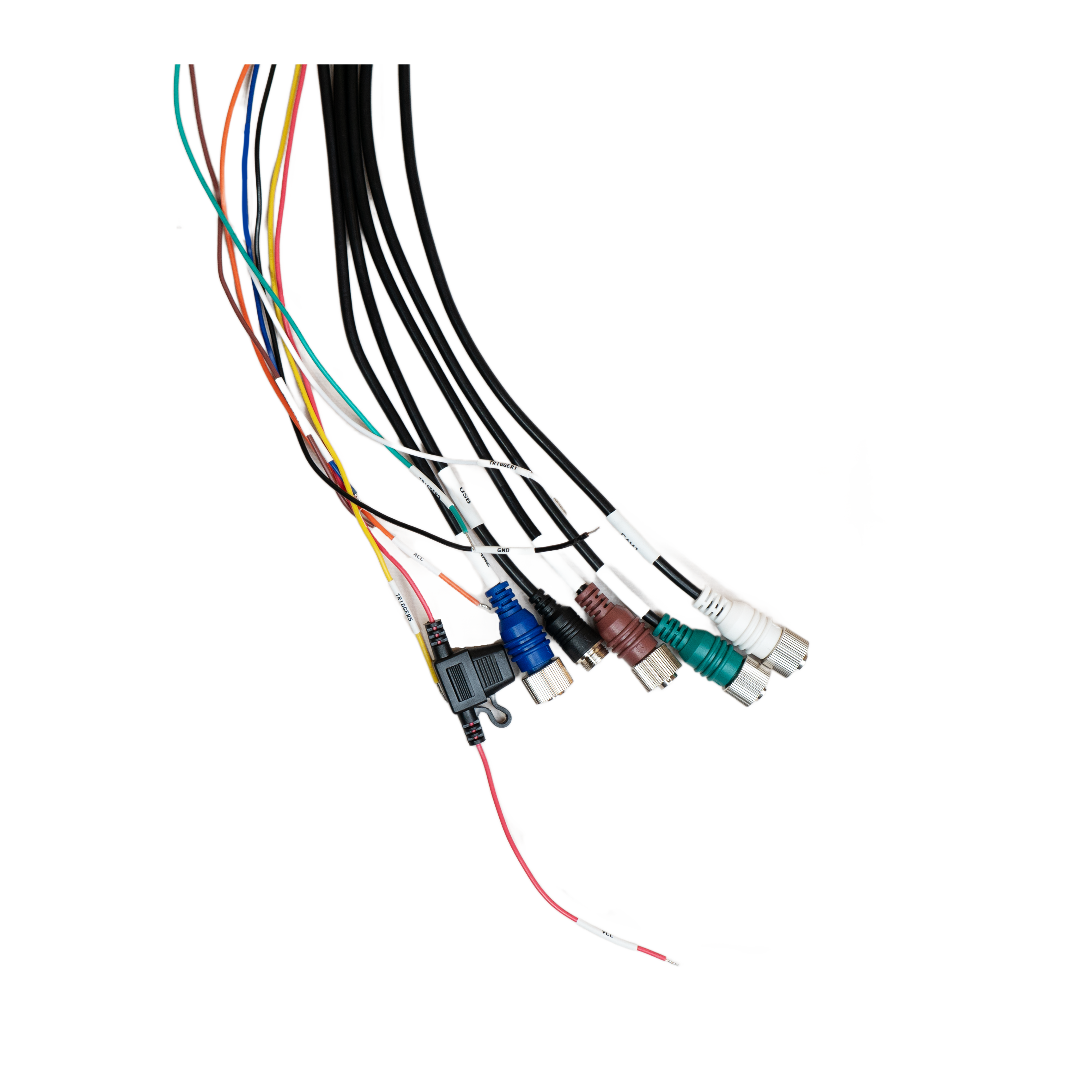

Conectores de extensión del cable de pantalla de 10
Cable “CAM1”	8pins - blanco	1 800 mm	Alimentación, señal de vídeo y sonido de la 1ª cámara
Cable “CAM2”	8pins - azul	1 800 mm	Alimentación, señal de vídeo y sonido de la 2ª cámara
Cable “CAM3”	8pins - verde	1 800 mm	Alimentación, señal de vídeo y sonido de la 3ª cámara
Cable “CAM4”	8pins - marrón	1 800 mm	Alimentación, señal de vídeo y sonido de la 4ª cámara
Cables VCC y masa	sin conector (rojo a negro)	1 800 mm	Alimentación del sistema
Encendido	Naranja	1 800 mm	Después del encendido
Cables de activación	sin conector Gatillo 1 - blanco Gatillo 2 - azul Gatillo 3 - verde Gatillo 4 - marrón Gatillo 5 - amarillo	1 800 mm	Se utiliza para activar la cámara a pantalla completa

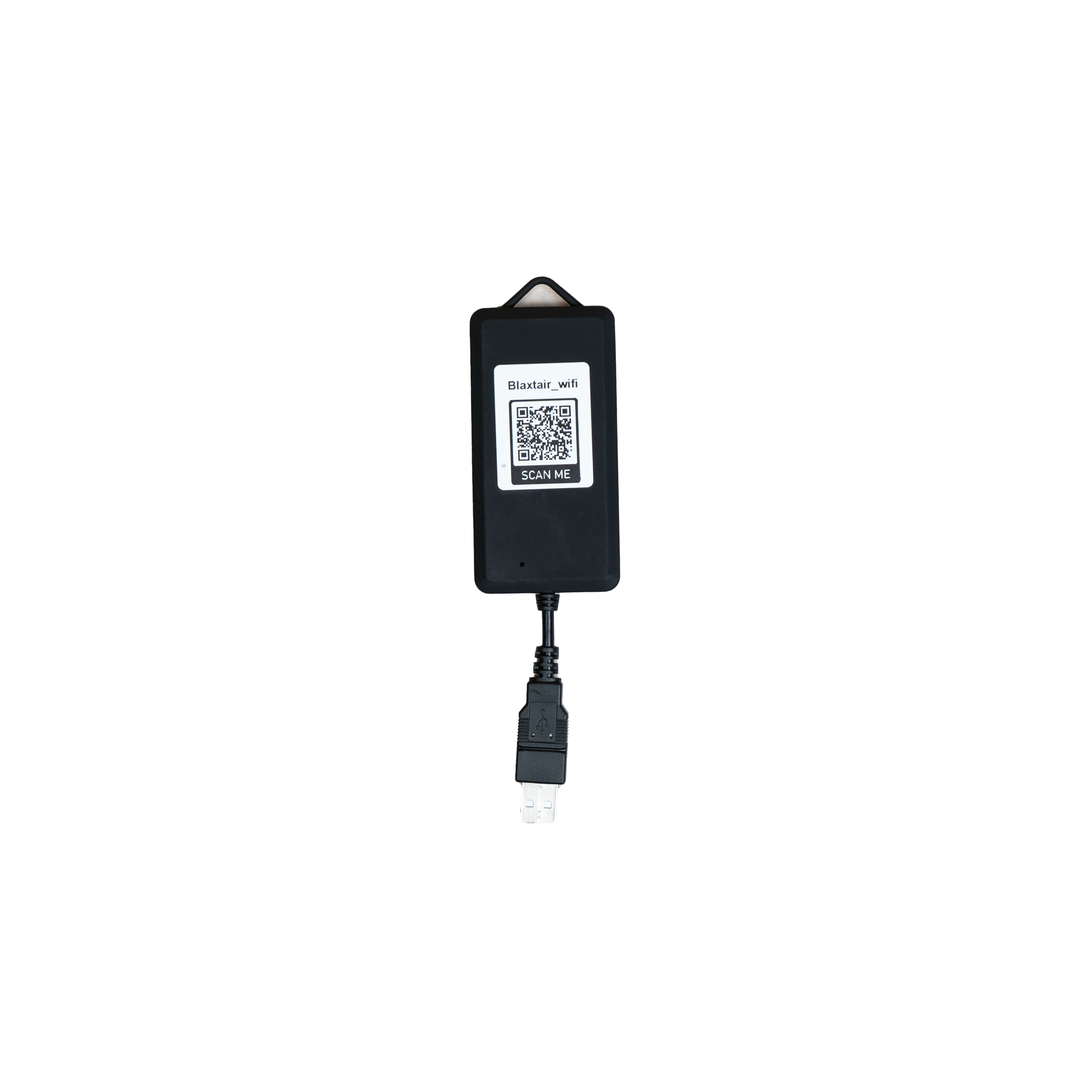

Dispositivo de configuración BXT AHD y cable de configuración

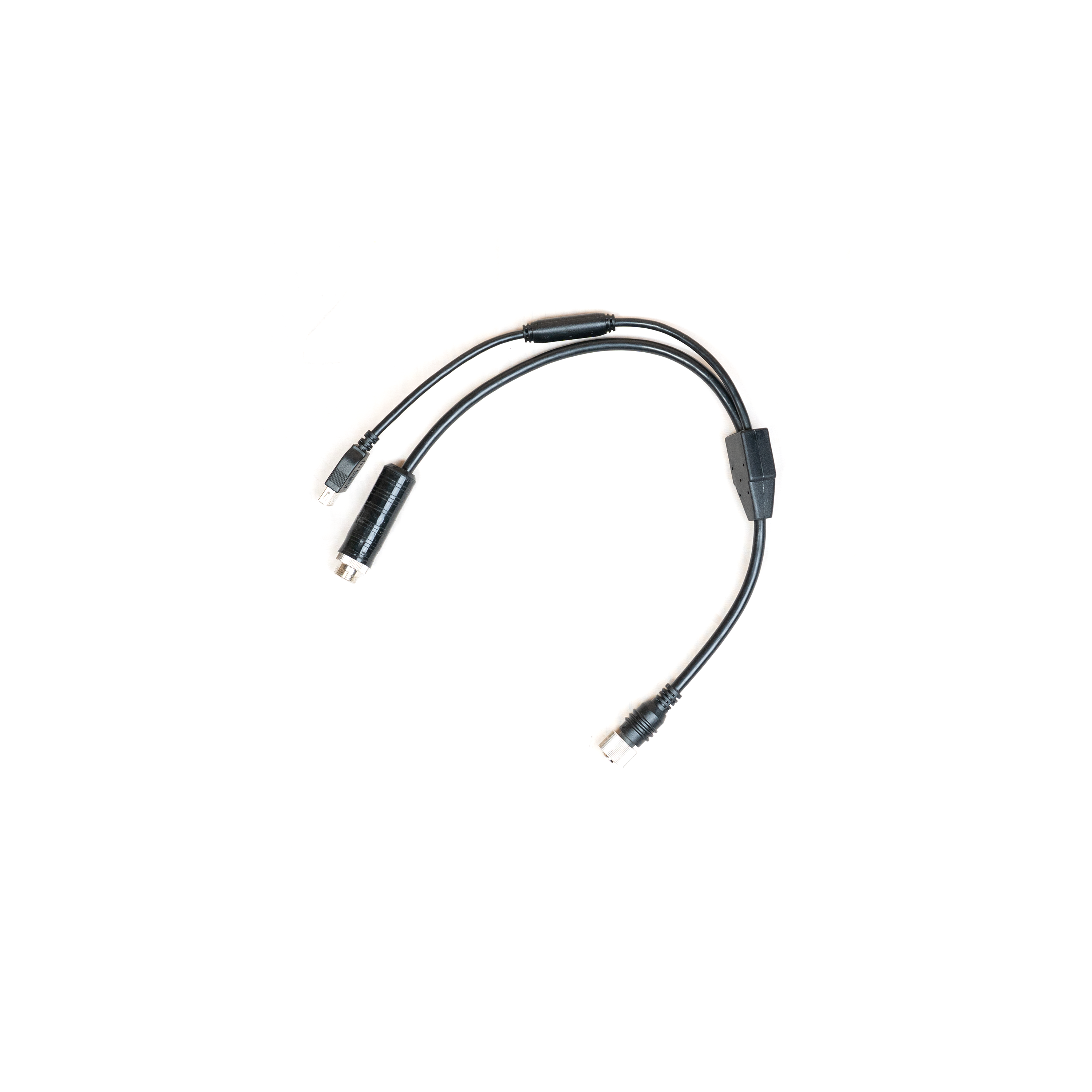

Cable de extensión dividido que se utilizará para la configuración de la cámara y la actualización del software. El dispositivo de configuración BXT debe conectarse al cable alargador antes de iniciar el procedimiento de configuración o actualización del software.

La configuración se realiza mediante la aplicación Blaxtair a través de un ordenador o un smartphone. La aplicación Blaxtair permite conectar el dispositivo de configuración BXT AHD escaneando el código QR en el configurador mediante la aplicación (o conectándose al WiFi Blaxtair generado por el dispositivo de configuración).

Varios

Idiomas admitidos	Inglés, Francés, Alemán, Español
Diagnóstico	En el registro de diagnóstico interno se registran diversos estados. Las condiciones críticas de fallo también se mostrarán en la pantalla.

Información para pedidos

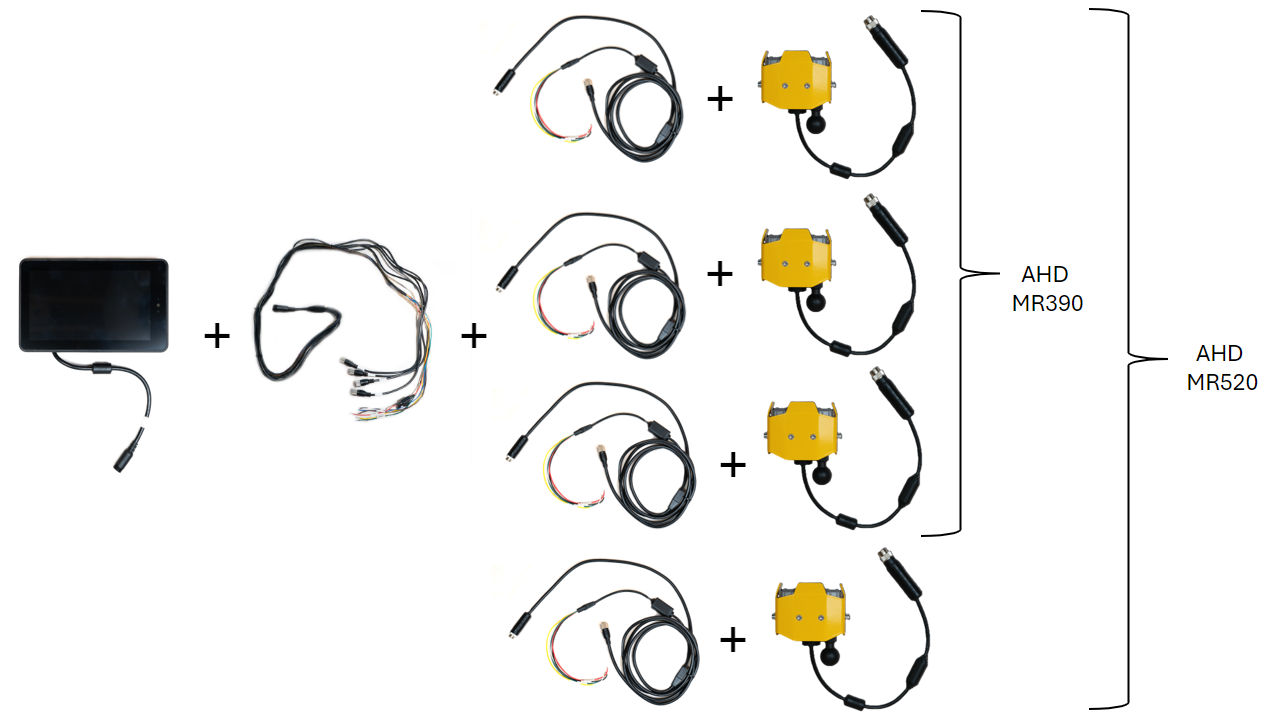

Sistema de detección BXT - AHD MR390 con pantalla estándar Multi 10" resistente al agua con grabador
110-950-003	HS code	8528.5900
3 x BXT AHD - Cámara AI con cable de 2m y soporte en U, 3 x 8pins extensión AHD cable de la cámara, macho a hembra, 4m 1 x Pantalla AHD BXT - Multientrada (x4) - Función de pantalla dividida - Impermeable - Grabadora - 10". 1 x Kit de relé para modo de reposo fijo de 20 minutos (12V) 1 x Kit de relé para modo de reposo fijo de 20 minutos (24 V) 1 x Manual de instalación

Sistema de detección BXT - AHD MR520 con pantalla estándar Multi 10" resistente al agua con grabador
110-950-004	HS code	8528.5900
4 x BXT AHD - Cámara AI con cable de 2m y soporte en U, 4 x 8pins extensión AHD cable de la cámara, macho a hembra, 4m 1 x Pantalla AHD BXT - Multientrada (x4) - Función de pantalla dividida - Impermeable - Grabadora - 10". 1 x Kit de relé para modo de reposo fijo de 20 minutos (12V) 1 x Kit de relé para modo de reposo fijo de 20 minutos (24 V) 1 x Manual de instalación

BXT AHD Dispositivo de configuración
110-765-001	HS code	( * )
1 x Dispositivo de configuración BXT, 1 x Cable dividido - Macho 8 pins / Hembra USB A + hembra 8 pins 1 x Manual de instalación

(*) Planificado

Toda la información puede cambiar sin previo aviso.

Dispositivo de configuración no incluido en los kits AHD. Debe adquirirse por separado en Arcure.
