4.4 DRAFT Blaxtair AHD sin pantalla - Fichas técnicas

Descripción

Blaxtair salva vidas. La solución de detección de peatones más avanzada diseñada para prevenir colisiones con maquinaria. Capaz al mismo tiempo de alertar a los conductores sobre el peligro, evita alarmas innecesarias y ayuda a los responsables de HSE y a los gerentes de sitio a controlar y reducir el riesgo de accidentes. Compacto, robusto y fácil de instalar, con un rendimiento sin igual en el mercado, Blaxtair es la única cámara alimentada por IA capaz de detectar y localizar peatones con precisión en tiempo real, en cualquier postura (de pie, agachado o parcialmente oculto) en los entornos de trabajo más exigentes.

Mejora la seguridad, las condiciones laborales y la productividad
Evita alertas innecesarias que cansan al conductor
Controla y reduce los riesgos de accidentes
Fácil de instalar y configurar gracias a la aplicación Blaxtair

Certificaciones y aprobaciones

Normas	Tipo
Protección contra agua/polvo
Cámara AI	ISO 20653 - IP6K9K e IP67
Conector del cable de la cámara, cable AHD y cable GPIO	IP65
Cable GPIO	IP65
Cable de alimentación	IP67
Prueba climática
Cámara AI	ISO 16750-4, IEC 60068-2-1, IEC 60068-2-2
Vibraciones y golpes
Cámara AI	ISO 16750-3, IEC 60068-2-64 - Vibración aleatoria, IEC 60068-2-27 - Golpes
Compatibilidad electromagnética
Cámara AI	Directiva 2014/30/UE : EN 61000-6-3:2007+A1:2011+AC:2012 - Compatibilidad electromagnética (EMC) - Parte 6-3: Normas genéricas - Norma de emisión para entornos residenciales, comerciales e industriales ligeros 25/09/2007 Directiva 2014/30/UE : EN IEC 61000-6-2:2019 - Compatibilidad electromagnética (EMC) - Parte 6-2: Normas genéricas - Norma de inmunidad para entornos industriales Directiva 2014/30/UE, EN 12895 () FCC Título 47 Parte 15 ()
Cargas eléctricas
Cámara AI	ISO 7637-2, ISO 16750-2 (excluyendo perfiles de carga 5a/ 5b)
Sistemas de detección de objetos - Maquinaria de movimiento de tierras	ISO 16001
Medio ambiente	Reach, RoHS
Marcas (*)	CE (Europa), UKCA (Gran Bretaña), FCC ID (EE. UU.), IC ID (Canadá)

(*) Planeado

El nivel de sellado se asegura bajo las siguientes condiciones

La carcasa del producto no debe abrirse durante su ciclo de vida total
Todos los tornillos/conectores deben permanecer en la configuración de entrega de fábrica
Las tapas de sellado deben permanecer en los conectores si no están conectados. Tapas no proporcionadas.

Especificaciones técnicas

Dimensiones

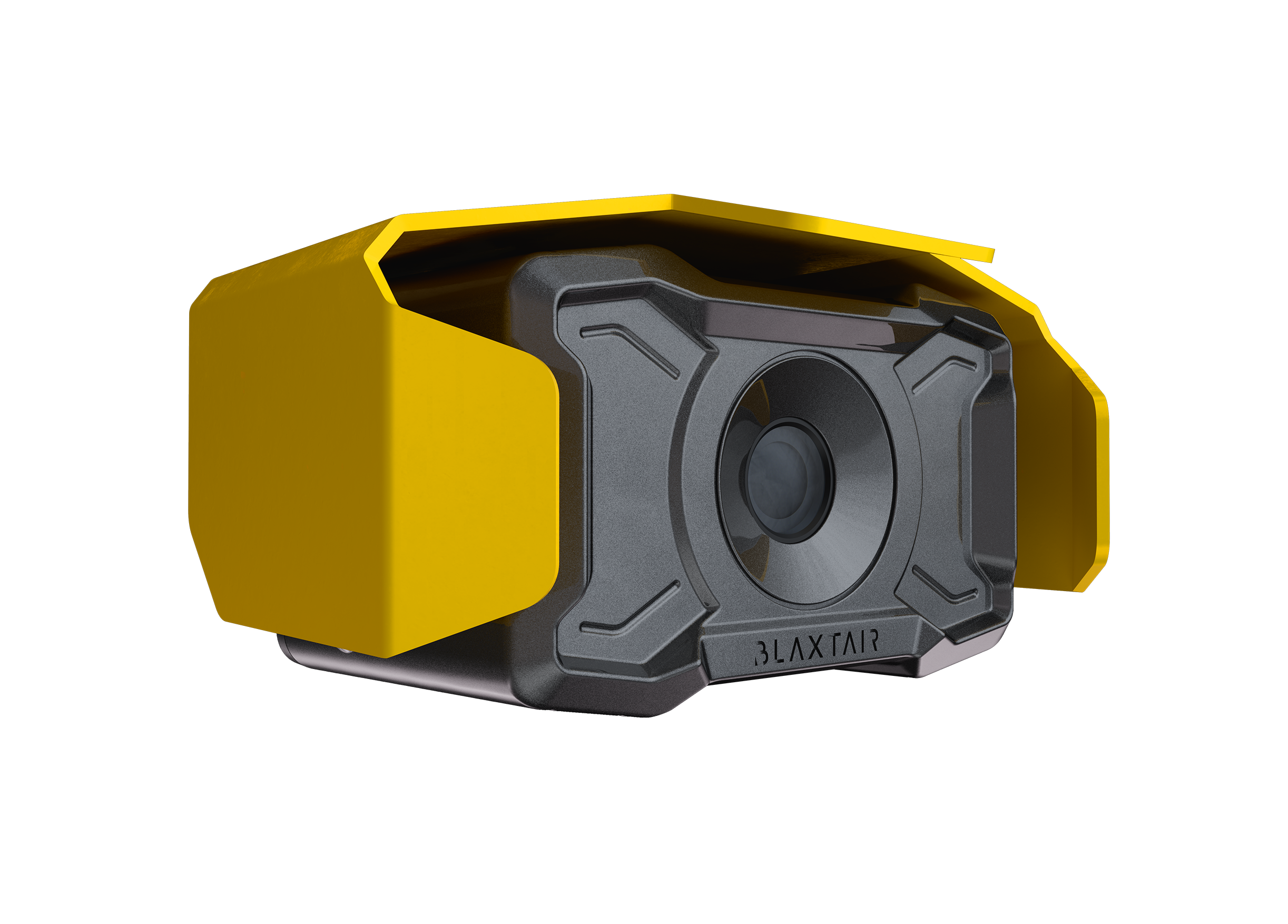

Cámara AI con capucha protectora

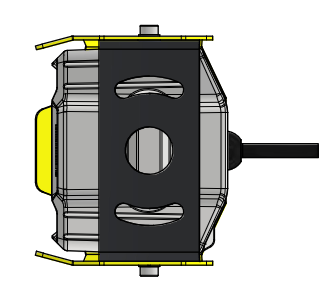

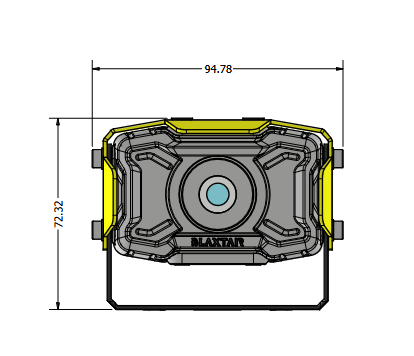

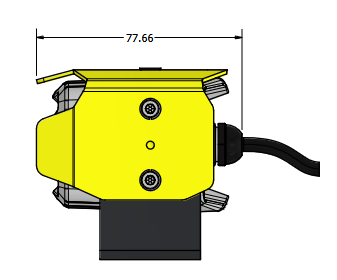

Vista frontal	Vista lateral	Vista inferior

Las dimensiones son únicamente para uso comercial. Las ilustraciones no están a escala.

	Dimensiones L x W x D [mm] (pulgadas)	Peso (g)
Cámara AI (sin capucha protectora)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)	425g (sin capucha protectora)

Carcasa - Cámara AI

Carcasa de la cámara

Aleación de aluminio ADC12

Color

Amarillo Ral 1003 para la capucha protectora

Gris Ral 9007 para la carcasa de la cámara

Eléctrico

Voltaje nominal	12-24 VDC nominal 32 VDC máximo Para voltaje del vehículo >24 VDC usar un convertidor de potencia.
Voltaje de entrada	~12-32 VDC
Consumo de energía	MR130: 25W@12V \| MR260: 36w @12V \| MR390: 60W max @12V \| MR520: 70W max @12V Depende del uso y la configuración del sistema

Ambiental

Temperatura de operación y almacenamiento
Cámara AI	Operación y almacenamiento: -20°C a +70°C (-4 °F a 158 °F)

Rendimiento de detección

Latencia de detección	Latencia < 300 ms Según pruebas realizadas en laboratorio (desde la presencia del peatón en el campo de visión hasta que se activa la salida discreta)
Rango de iluminación operacional	>300 Lux (recomendado por normas en entornos de trabajo como EN 12464-1) De 100 Lux a 80000 Lux
Detección de peatones - Campo de visión	Diagonal - 152° Horizontal - 130° Vertical - 70°
Posición del peatón detectada	De pie, agachado, oculto/truncado, tumbado *El rendimiento depende de la escena
Duración de inicio	~0s con opción de relé de modo de sueño fijo ~ 22s desde que se enciende la alimentación

Conectores de usuario

Conectores de la cámara AI y del cable GPIO

Nombre del cable	Tipo de conector	Longitud (mm)	Descripción

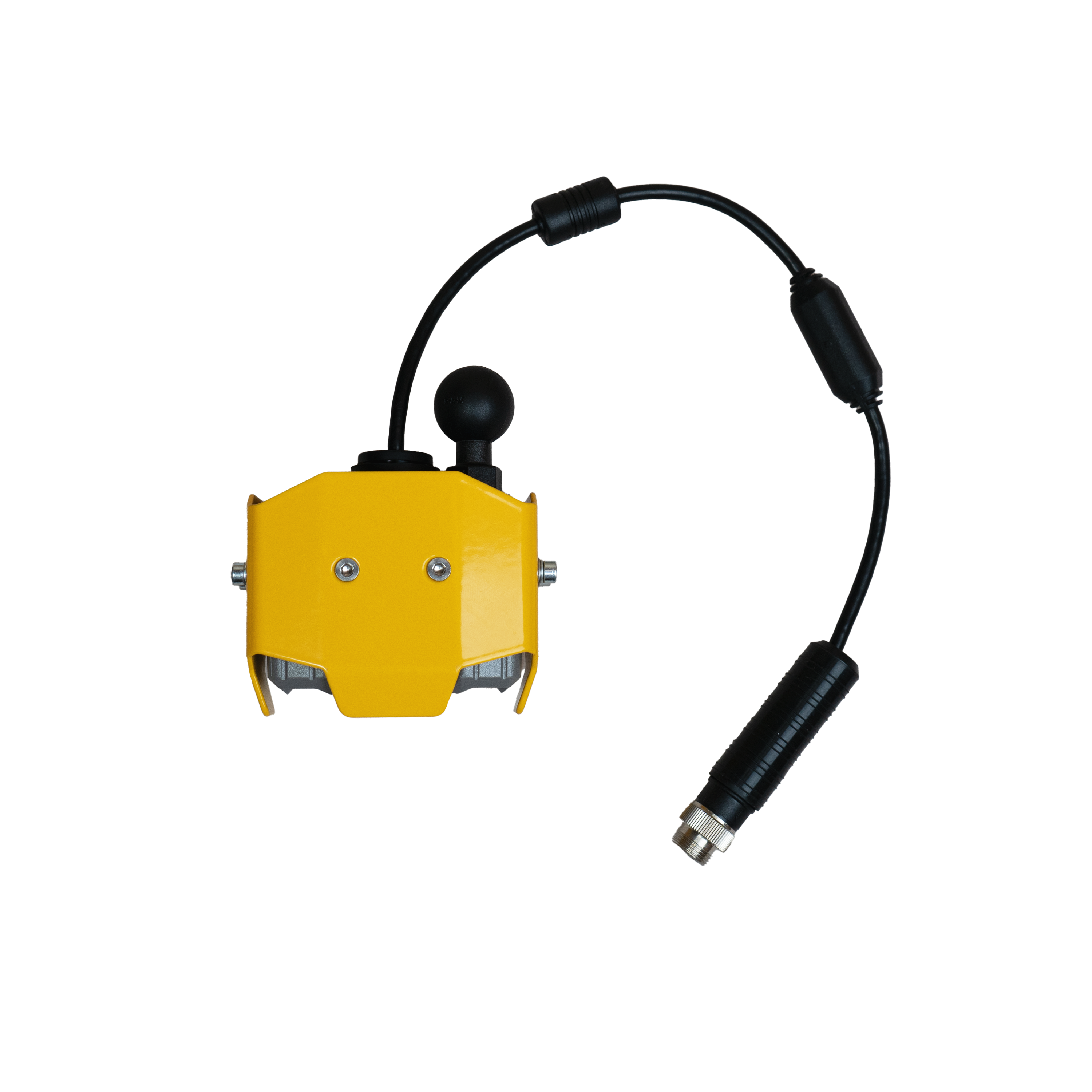

Cable de cola de cámara	8 pines	400 mm	Video, sonido, datos, energía, tierra

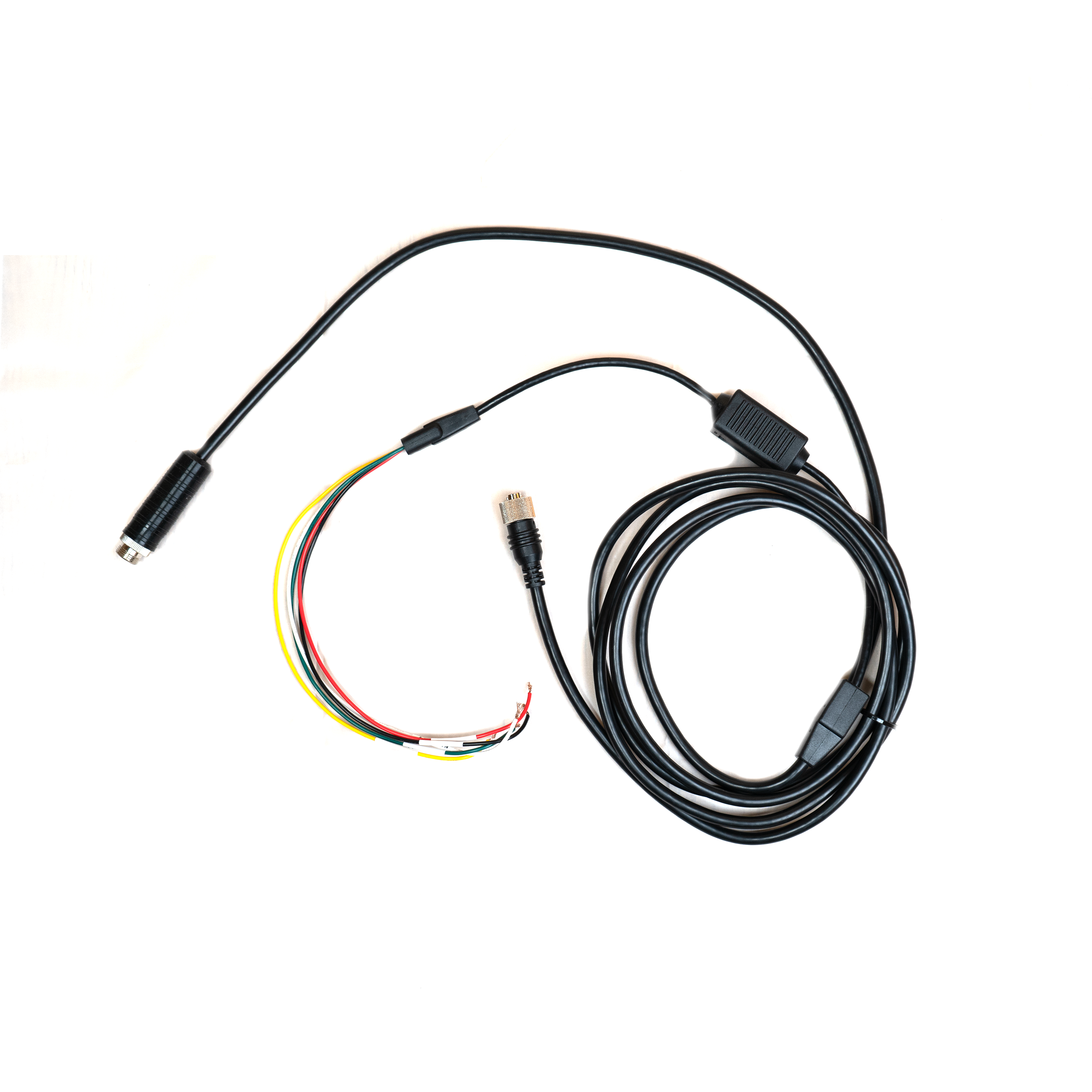

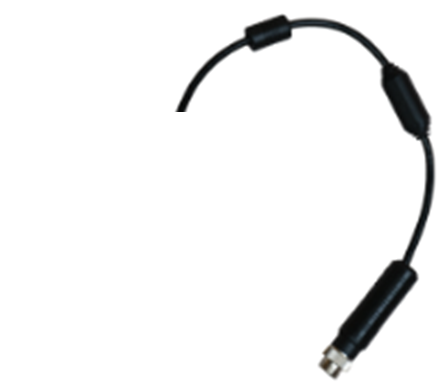

Cable GPIO - parte de alimentación	8 pines	3 000 mm	Video, sonido, energía, tierra
Cable GPIO - parte de entrada/salida	Cables	3 000 mm	Tierra: negro Salida discreta x 3: amarillo, rojo, verde Entrada discreta x 1: blanco

Cable de alimentación

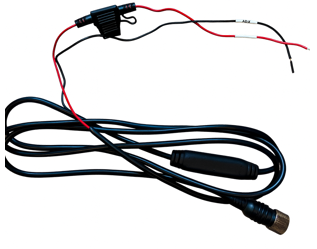

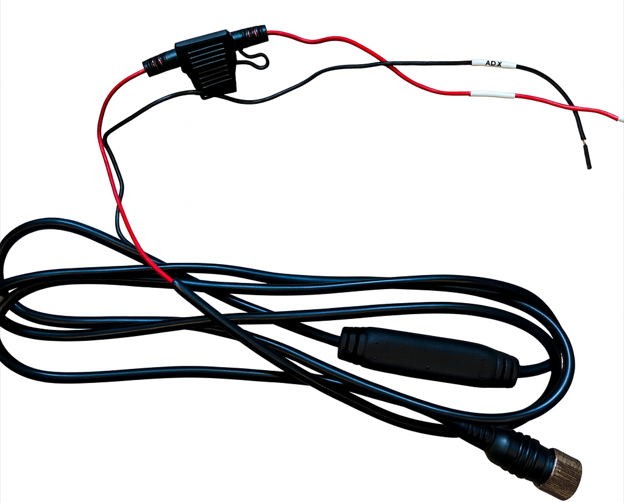

8 pines a cables	2 000 mm	Energía, tierra

Dispositivo de configuración BXT AHD y cable de configuración (no incluido)

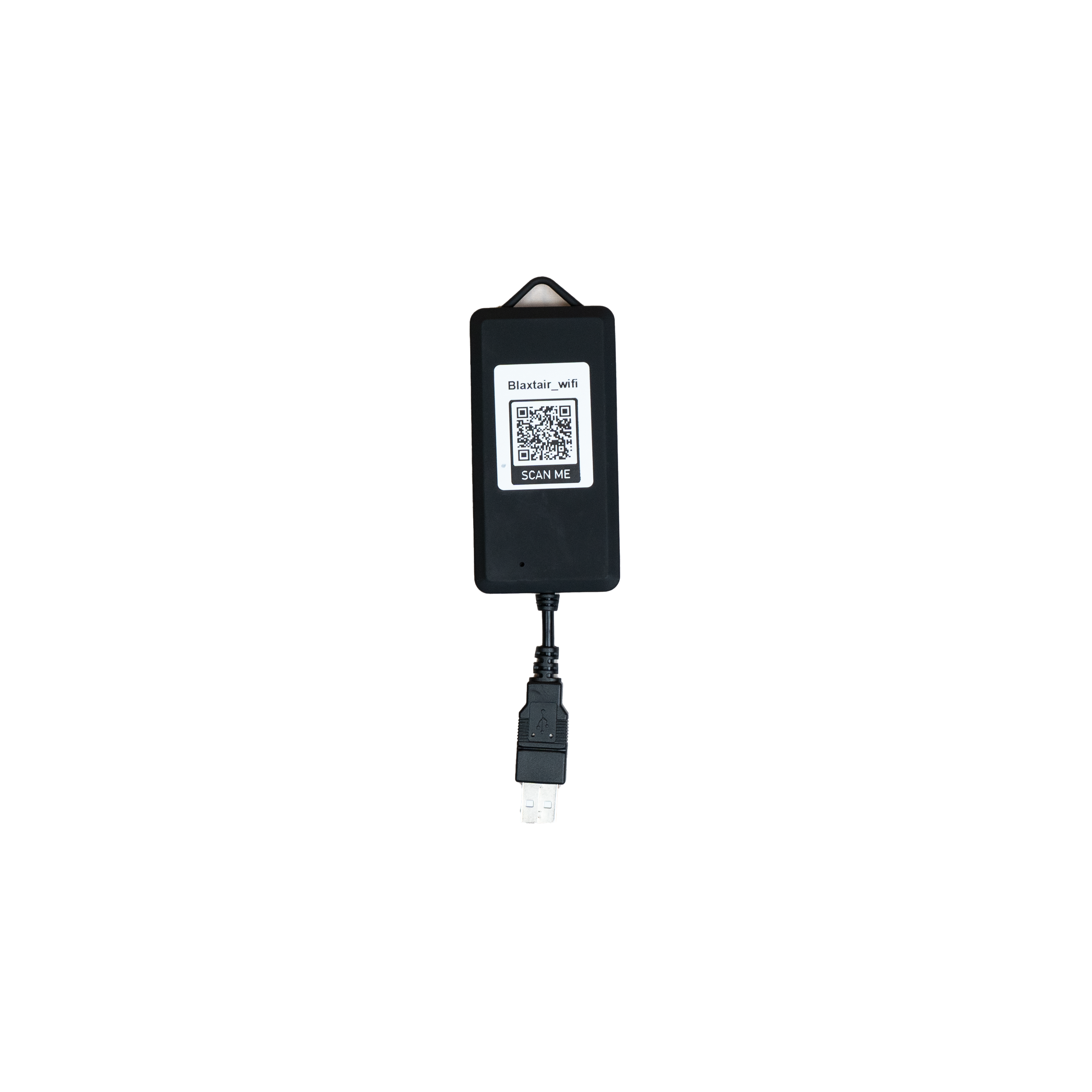

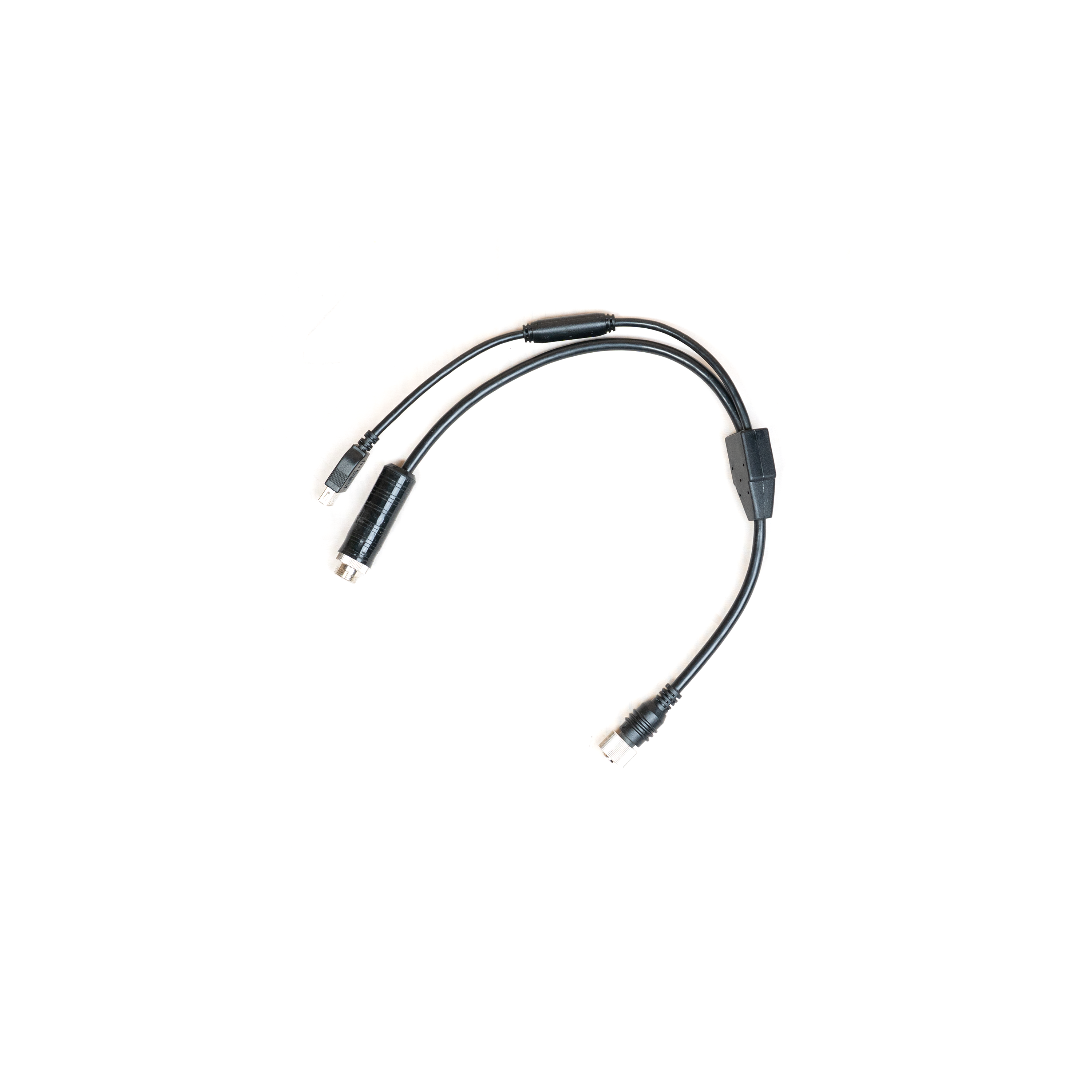

Cable de extensión dividido para ser utilizado para la configuración de la cámara, visualización de la transmisión de video y actualización de software. Dispositivo de configuración BXT para ser conectado entre el cable de cola de la cámara y el cable GPIO antes de iniciar el procedimiento de configuración / actualización de software.

Dispositivo de configuración no proporcionado en los kits AHD. Debe comprarse por separado de Arcure.

La configuración debe realizarse utilizando la aplicación Blaxtair a través de una computadora o un teléfono inteligente. La aplicación Blaxtair permite conectar el dispositivo de configuración BXT AHD escaneando el código QR en el configurador utilizando la aplicación (o conectándose al WiFi de Blaxtair generado por el dispositivo de configuración).

Varios

Idiomas soportados	Inglés, Francés, Alemán, Español

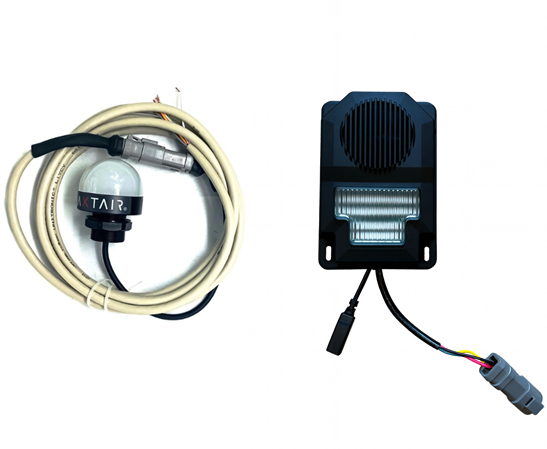

Diagnósticos	El registro de diagnóstico interno rastrea varias condiciones de estado. Usar un zumbador LED con este producto AHD es esencial para visualizar los resultados del diagnóstico e identificar rápidamente cuándo el sistema no está funcionando correctamente.

Información de pedido

Sistema de detección BXT - AHD MR130 sin pantalla
110-950-012	Código HS	8528.5900

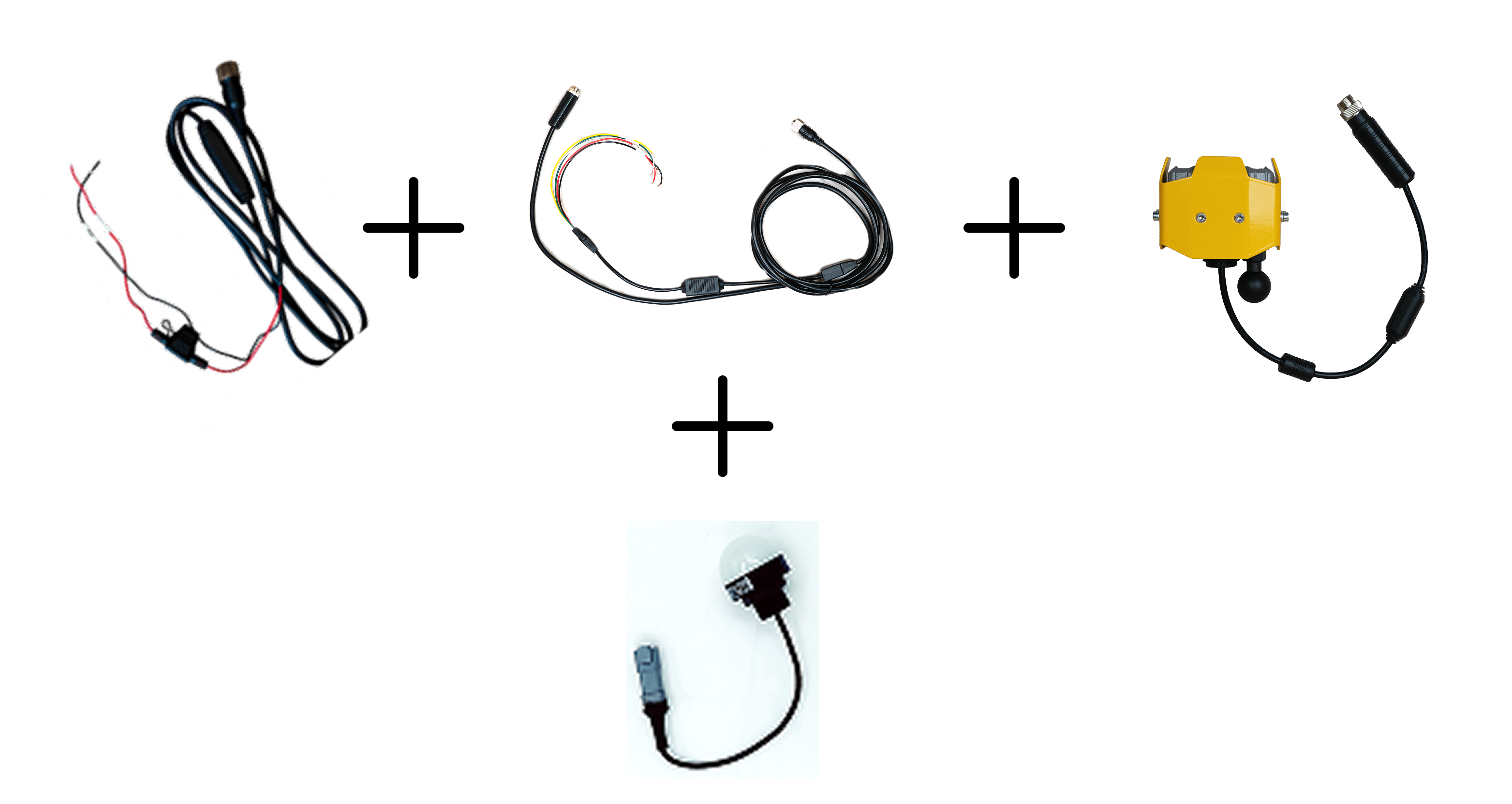

1 x BXT AHD - cámara AI con cable de 0.4m & soporte en U, 1 x cable GPIO BXT de 3m, 1 x cable de alimentación BXT de 2m, 1 x cable de extensión de cámara AHD de 8 pines, macho a hembra, 4m 1 x zumbador LED 1 x manual de instalación

Sistema de detección BXT - AHD MR130 sin pantalla sin zumbador LED
110-950-011	Código HS	8528.5900
1 x BXT AHD - cámara AI con cable de 0.4m & soporte en U, 1 x cable GPIO BXT de 3m, 1 x cable de alimentación BXT de 2m, 1 x cable de extensión de cámara AHD de 8 pines, macho a hembra, 5m, 1 x manual de instalación

Dispositivo de configuración BXT AHD
110-765-001	Código HS	( * )
1 x dispositivo de configuración BXT, 1 x cable dividido - Macho 8 pines / Hembra USB A + hembra 8 pines 1 x manual de instalación

Toda la información puede cambiar sin previo aviso.

Dispositivo de configuración no proporcionado en los kits AHD. Debe comprarse por separado de Arcure.

ADVERTENCIA:

El sistema Blaxtair AHD sin pantalla debe combinarse con un dispositivo de aviso de múltiples estados, como un zumbador LED. El zumbador LED permite identificar si hay una alerta (rojo), no hay alerta (verde) o el sistema no funciona (morado).

En caso de que se instale un sistema Blaxtair AHD sin pantalla y sin zumbador LED, es responsabilidad del cliente asegurarse de que el dispositivo de advertencia que se utilice permita identificar los diferentes estados del sistema Blaxtair (alerta, sin alerta, diagnóstico).

ADVERTENCIA:

No se puede conectar un zumbador LED a varias cámaras; cada cámara requiere su propio zumbador LED.
