Unité de traitement
Description
Unité de traitement pour le système Blaxtair Origin
-
De qualité industrielle, opérationnel dans des environnements difficiles et difficiles, par exemple, fortes vibrations, impacts élevés, large plage de températures.
-
Étanche à l’eau et à la poussière
-
Compatible avec tous les types et toutes les marques de véhicules industriels (chariots élévateurs, chargeuses sur pneus, pelles, etc.)
-
Compact et facile à intégrer
|
|
|
|
|---|
Certifications et homologations
|
Normes |
Type |
|
Protection contre l’eau et la poussière |
CEI 60529 - IP67 |
|
Essais climatiques |
Norme ISO 16750-4
|
|
Vibrations et chocs |
ISO 16750-3*
Connecteurs PU - SAE/USCAR-2 Rev.6 5.4.6.3 V1 |
|
Compatibilité électromagnétique (CEM) |
Directive 2014/30/UE
|
|
Charges électriques |
Norme ISO 7637-2
|
|
Radiofréquence |
RED - Directive sur les équipements radio 2014/53/UE
|
|
Marques |
CE, FCC, Portée, RoHS |
|
Région |
Conformité réglementaire/labels de qualité |
|
Europe |
CE |
|
Grande-Bretagne |
UKCA |
Notes d’installation / configuration
|
Processing unit |
|
|---|---|
|
Vue de face |

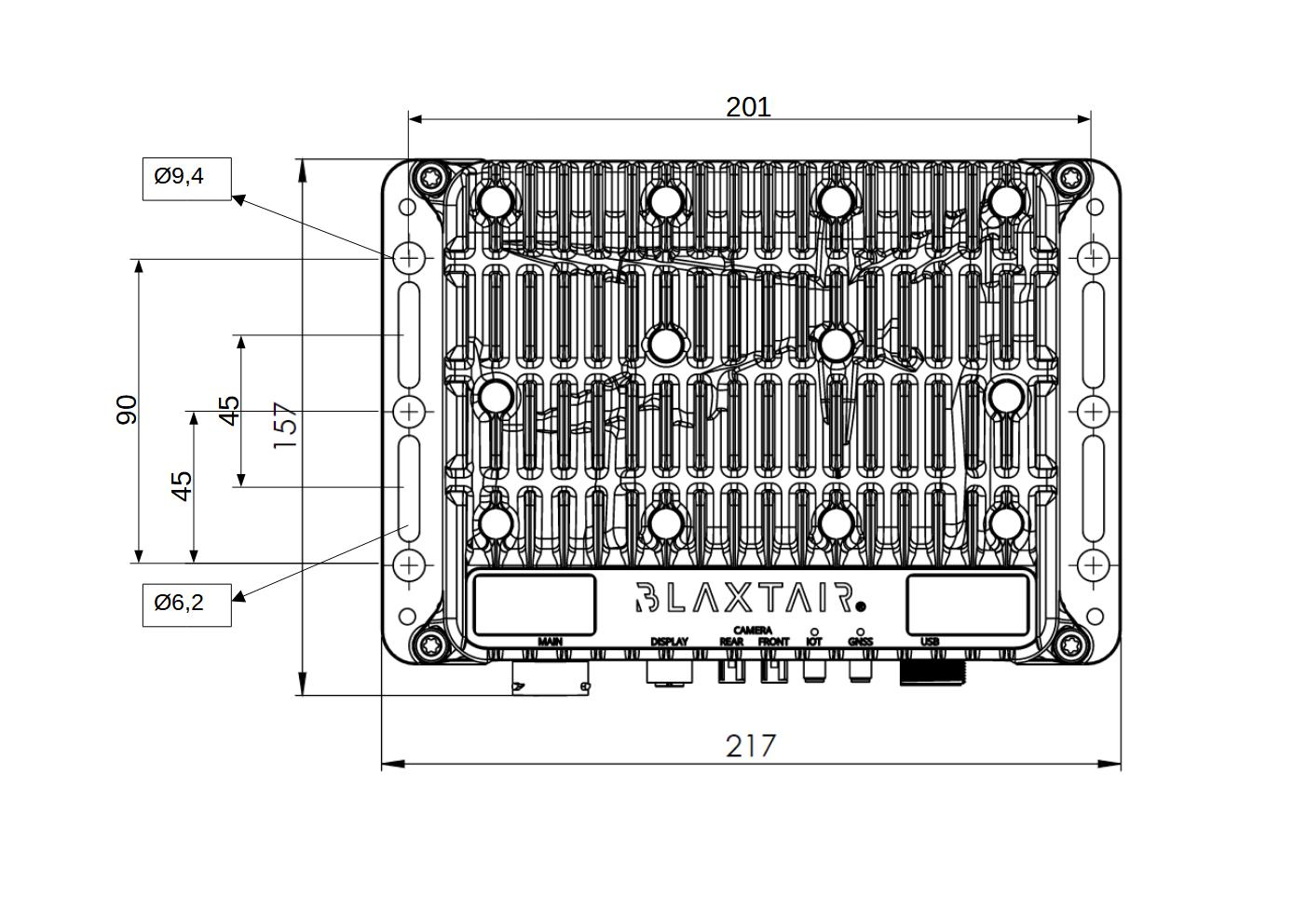

Vue de dessus |
|
|
|
Vue latérale gauche |
|
|
|
|
Processing unit with cables |
|
|---|---|
|
Vue de face |
Vue de dessus |
|
|
|

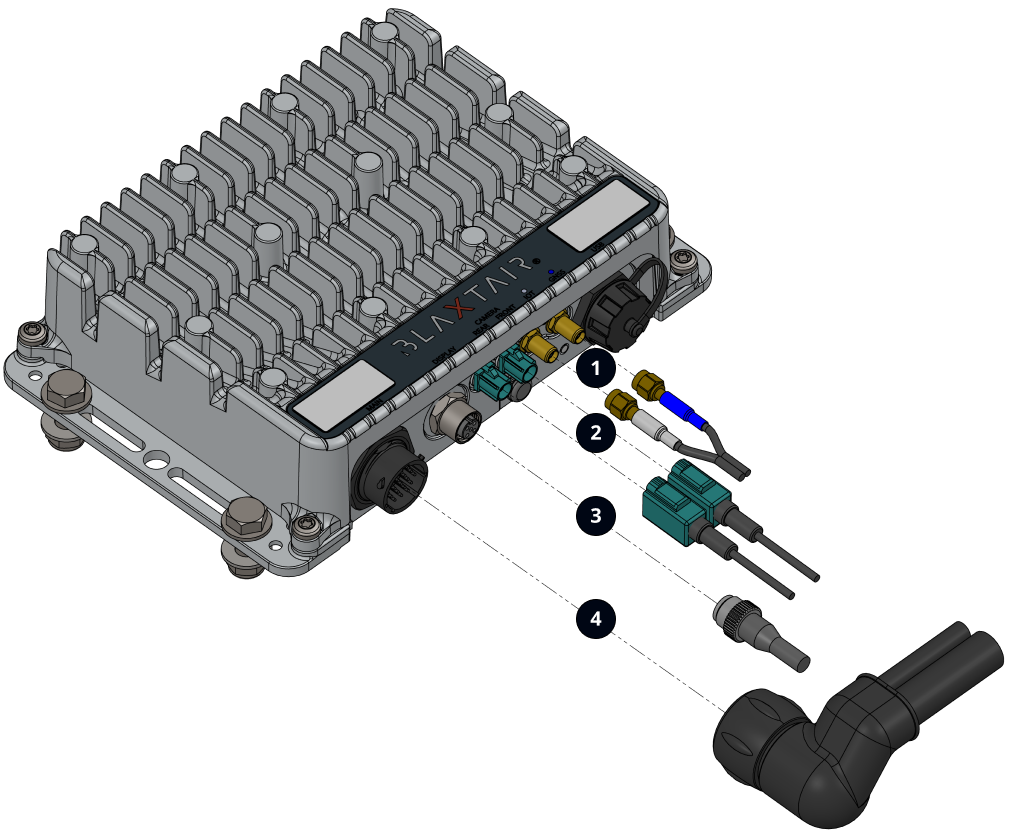

Ordre de raccordement des câbles |
|
|
|
|
1 |
Câble d’antenne - Connecteurs GNSS (bleu) et IoT (blanc) |
|
2 |
Câble pour caméras - Connecteurs avant et arrière |
|
3 |
Câble d’extension de l’écran |
|
4 |
Câble principal |
|
Installation |
|
|
|
|
1 |
Vis TH M8x25 A4 (x4) |
|
2 |
Rondelles plates M8 A4 (x8) |
|
3 |
Contre-écrous M8 A4 (x4) |
Spécifications techniques
Électrique
|
Tension nominale |
12 à 24 V CC |
|
Tension d’entrée |
~10 à 32 V CC |
|
Consommation d’énergie (typique) |
24 W-30W @12V (2A-2.5A) Dépend de l’utilisation et de la configuration du système |
|
Consommation d’énergie (maximum) |
55W@12V (4,6A) / 62W@24V (2,6A) Toutes les fonctions et interfaces utilisées |
|
Consommation de courant IGN OFF |
< 10mA |
|
Protection contre les surintensités |
Utilisez le kit de fusibles fourni |
|
Protection |
Protection contre l’inversion de polarité |

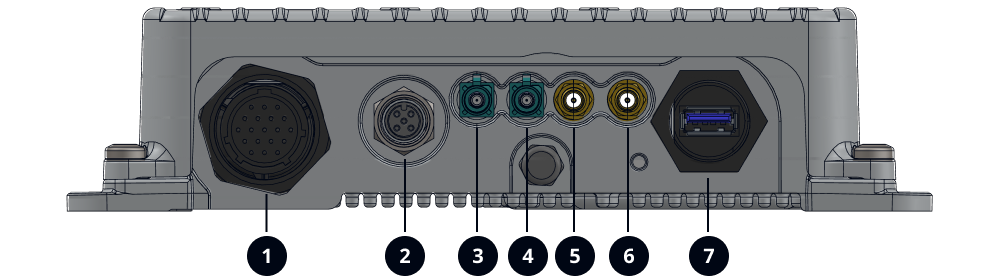

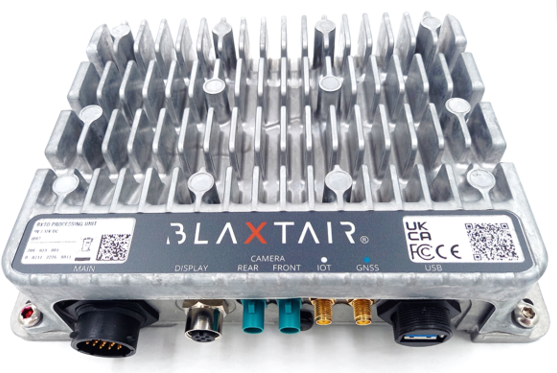

Connexion de l’utilisateur
|
||
|
1 |
Connecteur principal |
Souriau 19 broches
|
|
2 |
Montrer |
Mâle M12 5 broches codé A |
|
3 |
Caméra arrière |
Fakra SMBA Code Z Mâle |
|
4 |
Caméra frontale |
Fakra SMABA Code Z Mâle |
|
5 |
L’IdO |
SMA Femelle |
|
6 |
GNNS (GPS) |
SMA Femelle |
|
7 |
USB |
USB-A 3.0 Mise à jour logicielle et sauvegarde des données |
Sortie vidéo
|
Format |
AMI |
|
Résolution |
576i |
Démarrer/Arrêter
|
Durée de départ |
~ 30 s |
|
Temporisation de l’arrêt (soft Off) |
~ 10 s |
Stockage local
|
Capacité |
128 Go |
|
Mode d’enregistrement vidéo |
Les 5 dernières heures de fonctionnement (séquences vidéo de 600 x 30s - ~10 Go) et les 5 dernières heures d’alarmes avant les 5 dernières heures de fonctionnement (séquences vidéo de 600 x 30s - ~10 Go) |
|
Sauvegarde |
Les données stockées peuvent être récupérées en branchant un disque dur sur l’interface USB Nécessite un concentrateur USB et une souris pour accéder au configurateur |
Divers
|
Langues prises en charge |
Anglais, Français, Allemand, Espagnol |
|
Diagnostic |
Diverses conditions d’état sont suivies dans le journal de diagnostic interne. Les conditions de défaut critiques seront également affichées à l’écran |
Mécanique
|
Unité de traitement |
|
|---|---|
|
Dimensions (L x l x H) |
217 x 157 x 51 mm (8,5 x 6,2 x 2 pouces) |
|
Poids |
1,5 kg |
|
Construction |
|
|
Matériau du boîtier
|
Alliage d’aluminium - EN AC-43400 avec membrane déshumidifiante et zone de raccordement étanche |
|
Couleur du boîtier |
Aluminium naturel |
|
Unité de traitement - Câble principal |
|
|---|---|
|
Matériel |
Polyuréthane |
|
Couleur |
Noir mat |
|
Longueurs |
|
|
Alimentation de l’unité de traitement |
1 m |
|
Bloc d’alimentation de l’écran |
5 m |
|
Entrées |
1 m |
|
Sorties + Peut |
1 m |
Environnemental
|
Protection contre l’eau et la poussière |
Indice de protection IP67 Le niveau d’étanchéité est assuré dans les conditions suivantes
|
|
Température de fonctionnement |
-20 °C à +60 °C (-4 °F à 140 °F) Des températures plus élevées sont possibles dans un endroit ventilé |
|
Température de stockage |
-20 °C à +60 °C (-4 °F à 140 °F) |
|
Démarrage à froid |
-20 °C (-4 °F) |
Informations de commande
|
Unité de traitement |
||
|---|---|---|
|
100-023-001 |
Code SH |
|
|
Unité de traitement Blaxtair Origin, comprenant un SSD de 128 Go, un module IoT/GPS et des vis de montage |
||
|
Câble de l’unité de traitement |
||
|---|---|---|
|
200-310-001 |
Code SH |
|
|
Câble principal comprenant 2 entrées, 3 sorties, 1 bus Can, 1 bloc d’alimentation pour écran avec connecteur Deutsch à 2 broches et 1 bloc d’alimentation pour unité de traitement avec connecteur Deutsch à 3 broches |
||
|
100-313-001 |
Code SH |
|
|
Kit de câble principal d’extension d’entrées-sorties, comprenant un câble d’entrée de 4 m (4 voies), un câble de sortie de 4 m (6 voies) et 10 x joint bout à bout rouge avec thermorétractable |
||
