Écran Standard
Description

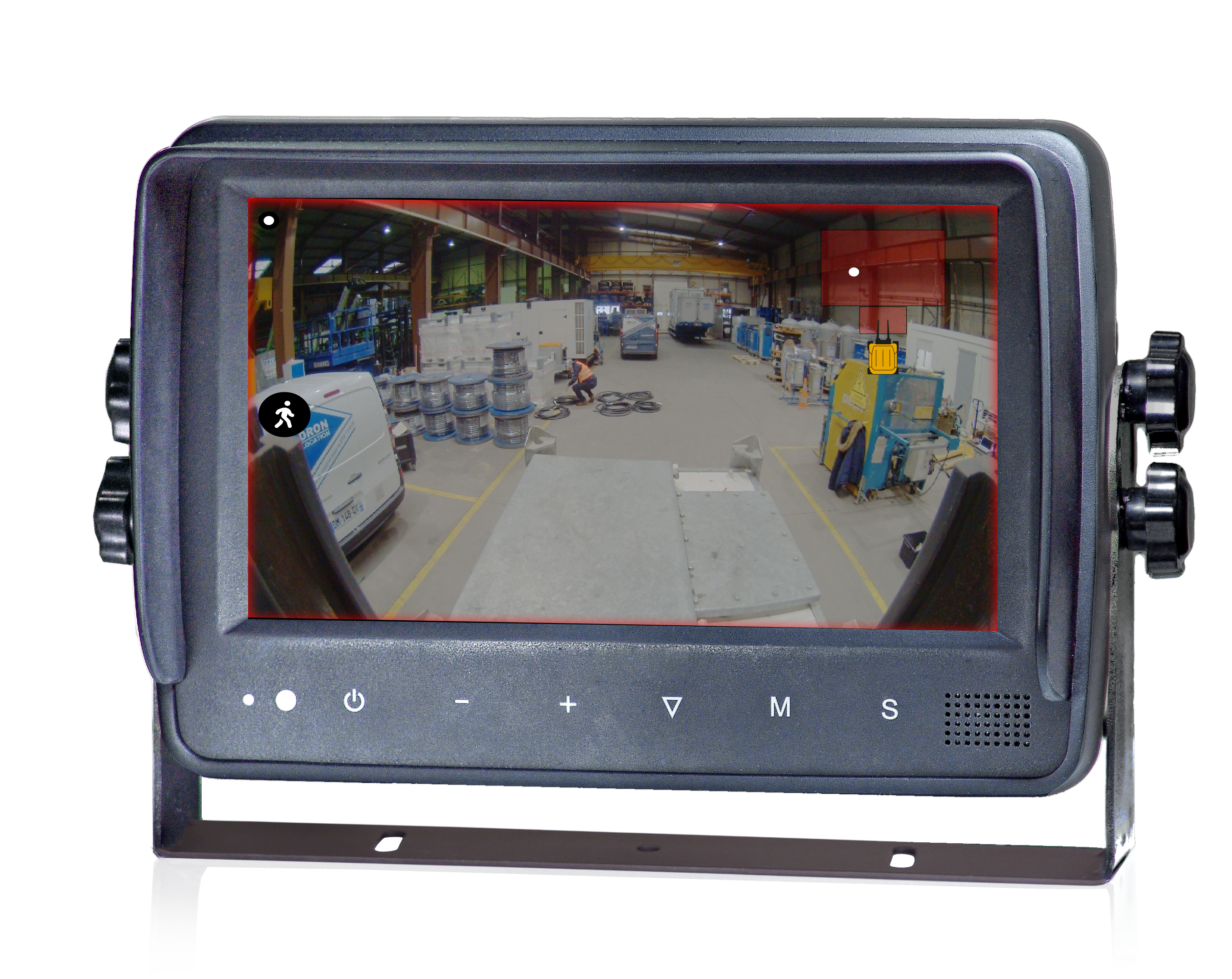

Ecran standard pour le système Blaxtair Origin
-
Étanche à l’eau et à la poussière
-
Compact 7”
|
|
|---|
Certifications et homologations
|
Normes |
Type |
|
Protection contre l’eau et la poussière |
Indice de protection IP66 |
|
Marques |
CE, FCC |
|
Région |
Conformité réglementaire/labels de qualité |
|
Europe |
Après Jésus-Christ |
Notes d’installation/configuration
|
Vue de face |
Vue de dessus |
|
|
|

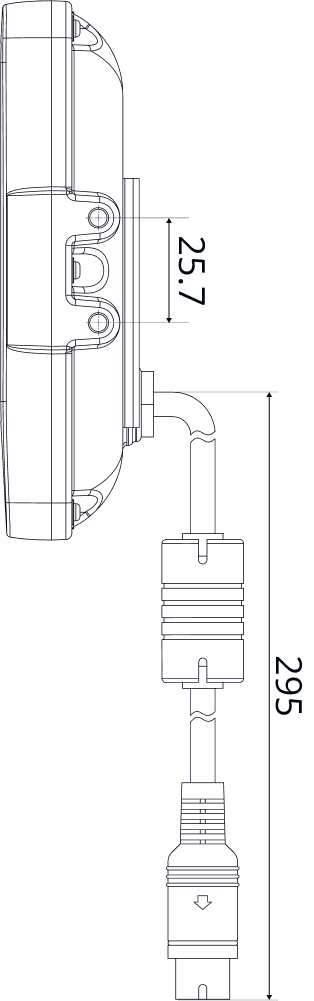

Vue de côté |
|
|
|
|
Spécifications techniques
Électrique
|
Tension nominale |
12 à 24 Vcc |
|
Tension d’entrée |
10 à 32 Vcc |
|
Consommation d’énergie |
~10W |
|
Batterie de télécommande IR |
Pile au lithium CR2025 |
Montrer
|
Taille |
7" |
|
Type |
TFT LCD |
|
Résolution |
1024 × 600 |
|
Format de l’image |
PAL / NTSC |
|
Luminosité |
600 cd/m² |
|
Contraste |
700:1 |
|
Couleurs d’affichage |
16,7 M de tramage |
|
Profondeur de couleur |
24 bits |
|
Angle |
U : 85° / D : 85°, R/L : 85° |
Audio
|
Orateur |
x1 |
|
Volume max. |
80 dBA |
|
Volume min. |
L’installateur peut configurer le son minimum de l’écran (entre ~40 dBA et son maximum (80 dBA)) |
Mécanique
|
Montrer |
|
|---|---|
|
Dimensions (L x H x P) |
197,2 x 131,3 x 37,4 mm (7,8 x 5,2 x 1,2 pouces) |
|
Poids |
765 g (avec écran solaire) |
|
Écran avec support de montage et pare-soleil |
|
|---|---|
|
Dimensions (L x H x P) |
227,8 x 153,9 x 83,5 mm (9 x 6,1 x 3,3 pouces) |
|
Poids |
1,15 kg |
|
AV + Câble d’alimentation |
|
|---|---|
|
Longueur |
2 m (5,56 pi) |
Environnemental
|
Température de fonctionnement |
-20 °C à +70 °C (-4 °F à 158 °F) |
|
Température de stockage |
-30 °C à +80 °C (-22 °F à 176 °F) |
Informations de commande
|
Montrer |
||
|---|---|---|
|
200-514-001 |
Code SH |
|
|
Écran standard Blaxtair Origin, entrée multi-vidéo (x3 - pas de fonction d’écran partagé), étanche, avec support en U, pare-soleil, télécommande IR (pas de batterie incluse) et câble d’alimentation AV + 2 m |
||
|
Câbles d’extension d’écran |
||
|---|---|---|
|
Notes de commande Le câble d’extension de l’écran est obligatoire pour connecter l’unité de traitement Blaxtair Origin à l’écran |
||
|
200-312-001 |
Code SH |
|
|
Câble d’affichage d’extension de 3 m |
||
|
200-312-002 |
Code SH |
|
|
Câble d’affichage d’extension de 5 m |
||
|
200-312-003 |
Code SH |
|
|
Câble d’affichage d’extension de 10 m |
||
|
200-312-004 |
Code SH |
|
|
Câble d’affichage d’extension de 15 m |
||
