1 - Brochage

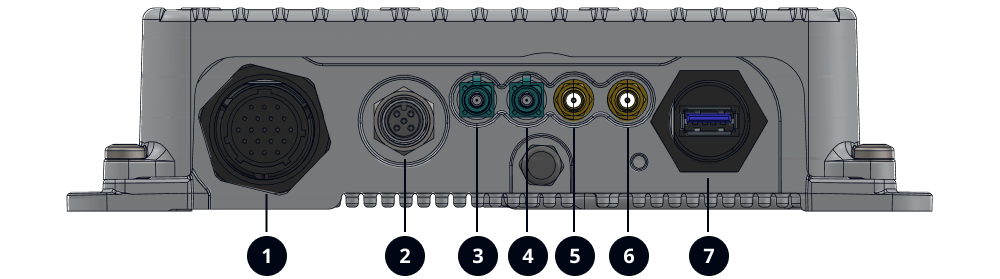

Le connecteur principal est le connecteur 1 de la figure suivante
|
Unité de traitement - Connecteur principal - 1 |
Connecteur de câble principal |
||
|---|---|---|---|
|
|
||
|
Brochage |
Fonction |
Description |
Calibre de fil recommandé |
|
L |
B+ |
Puissance de la batterie (+12/+24V) ⚠️ * |
AWG20 |
|
K |
B+ |
Puissance de la batterie (+12/+24V) ⚠️ * |
AWG20 |
|
N |
B- |
Mise à la terre de la ⚠️ batterie * |
AWG20 |
|
U |
B- |
Mise à la terre de la ⚠️ batterie * |
AWG20 |
|
M |
Allumage |
Signal d’allumage d’entrée discrète
|
AWG20 |
|
B |
Disc_In1_GND |
Entrée discrète 1 masse |
AWG22 |
|
Un |
Disc_In1 |
Signal d’entrée discret 1
|
AWG22 |
|
C |
Disc_In2_GND |
Entrée discrète 2 masse |
AWG22 |
|
P |
Disc_In2 |
Signal d’entrée discret 2
|
AWG22 |
|
R |
Disc_Out1 |
Signal de sortie discret 1
|
AWG22 |
|
V |
Disc_Out1_GND |
Sortie discrète 1 masse |
AWG22 |
|
S |
Disc_Out2 |
Signal de sortie discret 2
|
AWG22 |
|
T |
Disc_Out2_GND |
Sortie discrète 2 masse |
AWG22 |
|
J |
Disc_Out3 |
Signal de sortie discret 3
|
AWG22 |
|
H |
Disc_Out3_GND |
Sortie discrète 3 masse |
AWG22 |
|
F |
CAN_H |
CAN - 500kbits sur Rload=120R |
AWG22 |
|
G |
CAN_L |
CAN - 500kbits sur Rload=120R |
AWG22 |
|
D |
Power_Disc_Out4 |
Puissance Sortie discrète
|
AWG20 |
|
E |
Disc_Out4_GND |
Mise à la terre discrète de l’alimentation |
AWG20 |
Il est obligatoire de connecter les deux (2) B+ (broches L et K) sur l’alimentation par batterie et les deux (2) B- (broches N et U) sur la masse de la batterie.
2 - Connecteur - Références
|
Référence |
Description |
|---|---|
|
UTS71419P |
Unité de traitement Connecteur principal - Connecteur Souriau 19 broches |
|
UTS6JC1419S |
Câble principal - Connecteur Souriau 19 broches |
|
SC20W3S25 |
Câble principal - 19 x prise Souriau Contact |
