Unité de traitement - Câble principal

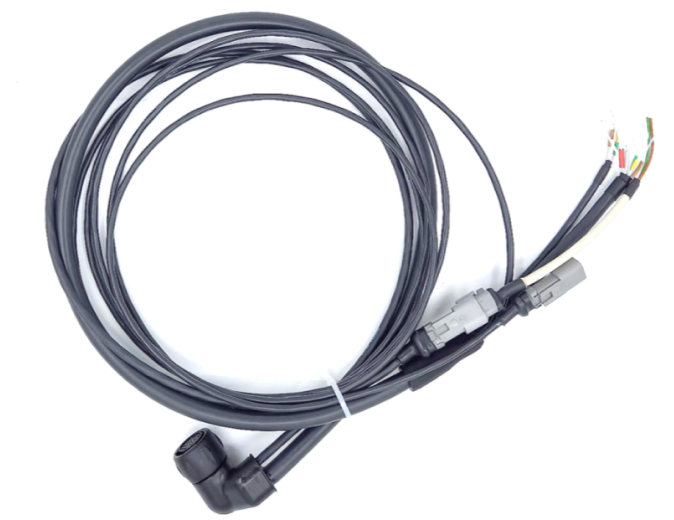

Description
Câble principal de l’unité de traitement pour Blaxtair Origin
Notes d’installation/configuration
|
Unité de traitement - Câble principal |
|---|
|
Spécifications techniques
Brochage

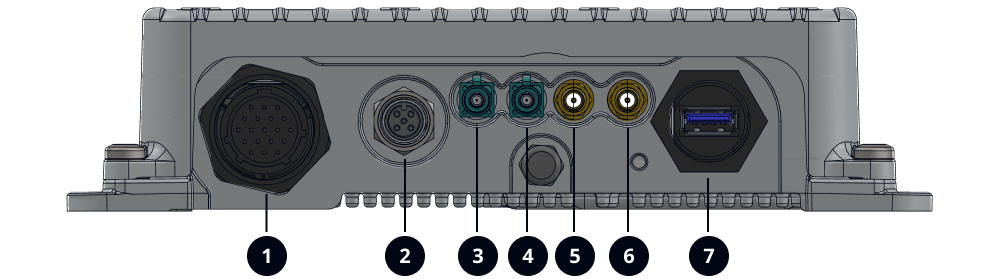

Le connecteur principal est le connecteur 1 de la figure suivante
|
Unité de traitement - Connecteur principal - 1 |
Connecteur de câble principal |
||||
|---|---|---|---|---|---|
|
|
||||
|
Brochage |
Fonction |
Description |
Calibre de fil recommandé |
Section |
Couleur / Étiquette |
|
L |
B+ |
Puissance de la batterie (+12/+24V) ⚠️ * |
AWG20 |
Un |
Rouge (A) |
|
K |
B+ |
Puissance de la batterie (+12/+24V) ⚠️ * |
AWG20 |
||
|
N |
B- |
Mise à la terre de la ⚠️ batterie * |
AWG20 |
Un |
Noir (B) |
|
U |
B- |
Mise à la terre de la ⚠️ batterie * |
AWG20 |
||
|
M |
Allumage |
Signal d’allumage d’entrée discrète
|
AWG20 |
Un |
Gris (C) |
|
B |
Disc_In1_GND |
Entrée discrète 1 masse |
AWG22 |
B-F |
Blanc (IN1-R GND) |
|
Un |
Disc_In1 |
Signal d’entrée discret 1
|
AWG22 |
B-F |
Marron (IN1-R) |
|
C |
Disc_In2_GND |
Entrée discrète 2 masse |
AWG22 |
B-F |
Jaune (IN2-R GND) |
|
P |
Disc_In2 |
Signal d’entrée discret 2
|
AWG22 |
B-F |
Vert (IN2-R) |
|
R |
Disc_Out1 |
Signal de sortie discret 1
|
AWG22 |
B-E |
Gris (OUT1) |
|
V |
Disc_Out1_GND |
Sortie discrète 1 masse |
AWG22 |
B-E |
Gris (GNDO1) |
|
S |
Disc_Out2 |
Signal de sortie discret 2
|
AWG22 |
B-E |
Gris (OUT2) |
|
T |
Disc_Out2_GND |
Sortie discrète 2 masse |
AWG22 |
B-E |
Gris (GNDO2) |
|
J |
Disc_Out3 |
Signal de sortie discret 3
|
AWG22 |
B-E |
Gris (OUT3) |
|
H |
Disc_Out3_GND |
Sortie discrète 3 masse |
AWG22 |
B-E |
Gris (GNDO3) |
|
F |
CAN_H |
CAN - 500kbits sur Rload=120R |
AWG22 |
B-E |
Blanc (C) |
|
G |
CAN_L |
CAN - 500kbits sur Rload=120R |
AWG22 |
B-E |
Blanc |
|
D |
Power_Disc_Out4 |
Puissance Sortie discrète
|
AWG20 |
B-D |
Blanc (MON+) |
|
E |
Disc_Out4_GND |
Mise à la terre discrète de l’alimentation |
AWG20 |
B-D |
Blanc (MON-) |
Il est obligatoire de connecter la masse de chaque entrée discrète utilisée (Disc_In1_GND et/ou Disc_In2_GND) à la masse électrique.

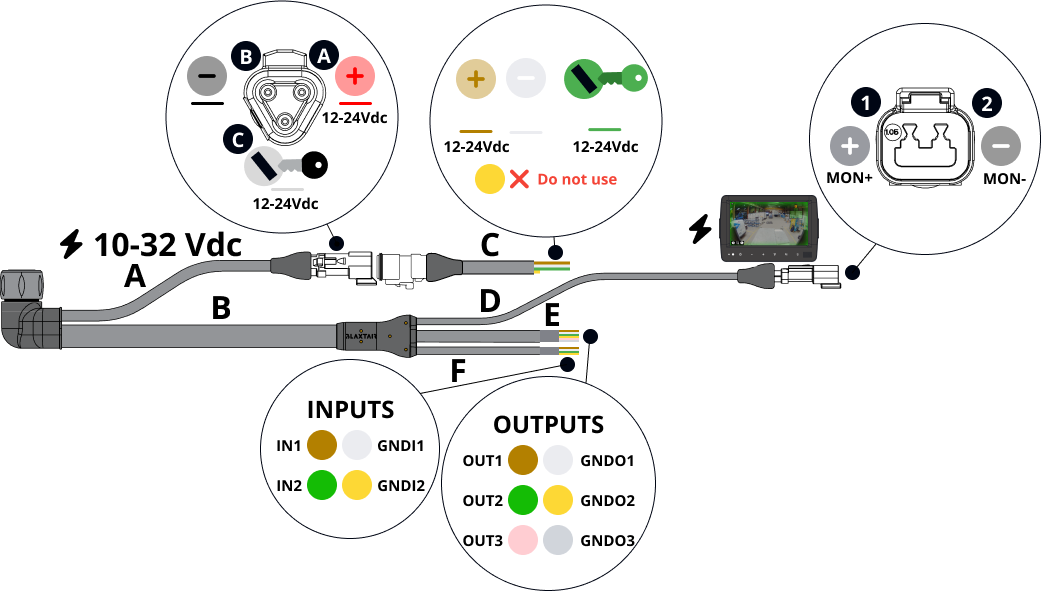

Connecteurs
|
Section |
Numéro de pièce |
Description |
|---|---|---|
|
A-B |
UTS71419P |
Unité de traitement Connecteur principal - Connecteur Souriau 19 broches |
|
UTS6JC1419S |
Câble principal - Connecteur Souriau 19 broches |
|
|
SC20W3S25 |
Câble principal - 19 x prise Souriau Contact |
|
|
Un |
Deutsch 3pin |
Alimentation de l’unité de traitement |
|
C |
Deutsch 3pin |
Extension de puissance |
|
3 fils |
Batterie et mise à la terre (12-24VDC) + Moteur/démarreur (12-24VDC) |
|
|
D |
Deutsch 2pin |
Bloc d’alimentation de l’écran |
|
E |
8 fils |
Sorties discrètes + CAN |
|
F |
4 fils |
Entrées discrètes |
Mécanique
|
Câble principal |
|
|---|---|
|
Longueurs |
|
|
Un |
1000 millimètre |
|
B |
300 millimètre |
|
C |
150 millimètre |
|
D |
4700 millimètre |
|
E |
700 millimètre |
|
F |
700 millimètre |
|
Construction |
|
|
Couleur |
Noir |
Informations de commande
|
Câble principal |
||
|---|---|---|
|
200-310-001 |
Code SH |
|
|
Câble principal comprenant 2 x entrée, 3 x sortie, 1 x bus Can (1 m) - 1 x bloc d’alimentation de l’écran avec connecteur Deutsche 2 broches (5 m) - 1 x bloc d’alimentation de l’unité de traitement avec connecteur Deutsche 3 broches (1 m) |
||
