Introducción

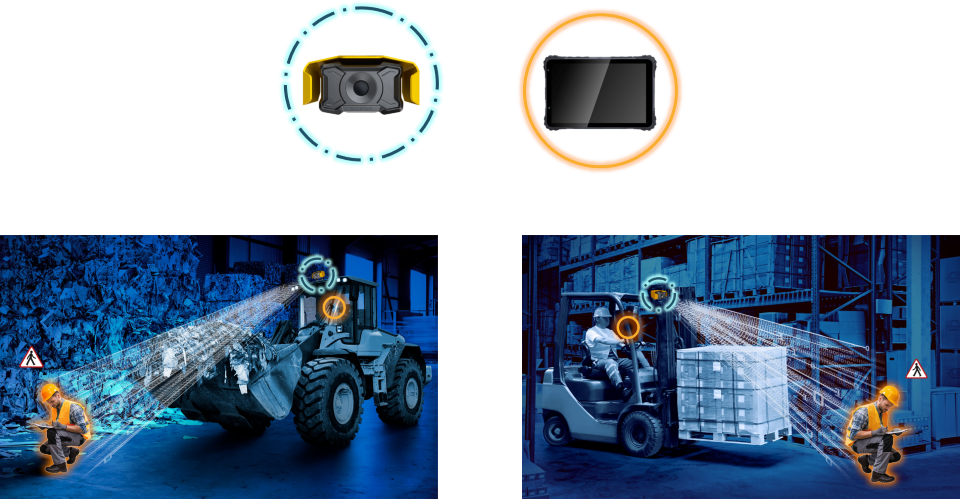

Blaxtair salva vidas. Es la solución de detección de peatones más avanzada para evitar colisiones con maquinaria, capaz al mismo tiempo de alertar a los conductores del peligro, evitar alarmas innecesarias y ayudar a los responsables de HSE y de obra a controlar y reducir el riesgo de accidentes. Compacta, robusta, conectada, escalable y fácil de instalar, con un rendimiento sin igual en el mercado, Blaxtair es la única cámara de IA capaz de detectar y localizar peatones con precisión en tiempo real, en cualquier postura (de pie, agachados o parcialmente ocultos) en todos los entornos de trabajo más exigentes.
Para ir más allá de la prevención de accidentes de último segundo, el sistema integra la solución IoT basada en la nube “Blaxtair Connect”, que revoluciona la seguridad de las personas alrededor de las máquinas dividiendo por 3 la coactividad entre máquinas y peatones.
-
Mejora la seguridad, las condiciones de trabajo y la productividad
-
Evita alertas innecesarias que cansan al conductor
-
Controla y reduce los riesgos de accidentes gracias a Blaxtair Connect integrado
-
Preparado para el futuro: mantenimiento en línea y actualizaciones remotas de software
-
Escalable: preparado para futuras funciones adicionales o servicios en la nube
|
|
|
Certificaciones y homologaciones
|
Normas |
Tipo |
|
Protección contra agua/polvo |
|
|
Cámara de IA |
IP6X (completamente estanca al polvo) según NF EN 60529 IPX7 (protección contra inmersión temporal en agua bajo presión) según ISO 20653 IPX9K (protección contra chorros de agua a alta presión y alta temperatura) según ISO 20653 |
|
Pantalla inteligente |
IEC 60529 - IP67 |
|
Cámara doble BXT Switch |
IEC 60529 - IP67 |
|
Conector del cable de la cámara |
IP65 |
|
Prueba climática |
|
|
Cámara de IA |
ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2 |
|
Pantalla inteligente |
ISO 16750-4, IEC 60068-2-14 |
|
Cámara doble BXT Switch |
ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2 |
|
Vibraciones y golpes |
|
|
Cámara de IA Pantalla inteligente Cámara doble BXT Switch |
ISO 16750-3, IEC 60068-2-64 - Vibración aleatoria, IEC 60068-2-27 - Golpes |
|
Compatibilidad electromagnética |
|
|
Cámara de IA |
Directiva 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4
|
|
Pantalla inteligente |
Directiva 2014/30/UE, EN 12895, ISO 13766-1, ISO 14982-1, ICES-003 Edición 05, FCC Título 47 Parte 15 |
|
Cámara doble BXT Switch |
Directiva 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4, EN 12895
|
|
Cargas eléctricas |
|
|
Cámara de IA |
ISO 7637-2, ISO 16750-2 (excluidos los perfiles de descarga de carga 5a/5b) |
|
Pantalla inteligente |
ISO 7637-2, ISO 16750-2 |
|
Cámara doble BXT Switch |
ISO 7637-2, ISO 16750-2 - excluidos los perfiles de descarga de carga 5a/5b) |
|
Radiofrecuencia |
RED - Directiva de equipos radioeléctricos 2014/53/UE, UKSI 2017 N.º 2016 |
|
Asistencia de sistemas de detección de objetos Maquinaria de movimiento de tierras |
ISO 16001 |
|
Medio ambiente |
Reach, RoHS |
|
Marcados |
CE (Europa), UKCA (Gran Bretaña), FCC ID (EE. UU.), IC ID (Canadá) |
|
IoT - tecnología |
LTE, CE RED, FCC ID, IC ID, UKCA, RMM, SAR |
|
IoT - Homologaciones |
|
|
Europa |
Francia, Alemania, Austria, España, Polonia, Reino Unido, República Checa, Italia, Bélgica, Suiza, Rumanía, Dinamarca, Portugal, Irlanda, Ucrania, República Eslovaca, Hungría, Noruega, Luxemburgo, Suecia, Grecia, Países Bajos, Finlandia, Eslovenia, Letonia, Estonia, Serbia, Mónaco, Lituania |
|
Oriente Medio y África |
La Reunión |
|
Norteamérica |
Estados Unidos de América, Canadá, |
|
Asia-Pacífico |
Australia, Nueva Caledonia, Tahití |
El nivel de estanqueidad está garantizado en las siguientes condiciones
-
La carcasa del producto no debe abrirse durante todo su ciclo de vida
-
Todos los tornillos/conectores deben permanecer en la configuración de entrega de fábrica
-
Los tapones de estanqueidad deben permanecer en los conectores si no están conectados
(*) Previsto
Especificaciones técnicas
Dimensiones y peso
|
Cámara de IA con cubierta protectora |
||
|---|---|---|
|

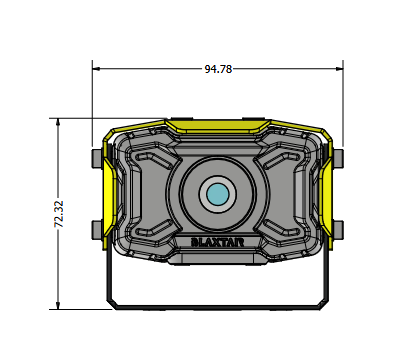

Vista frontal |

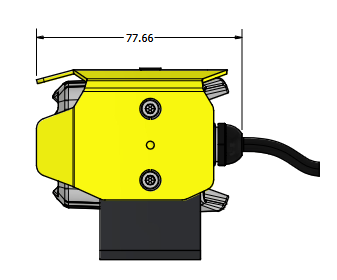

Vista lateral |

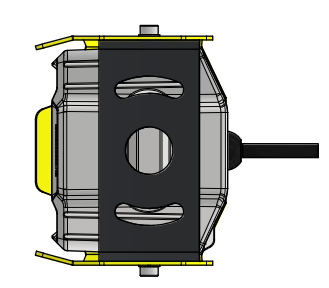

Vista inferior |
|
|
|
|

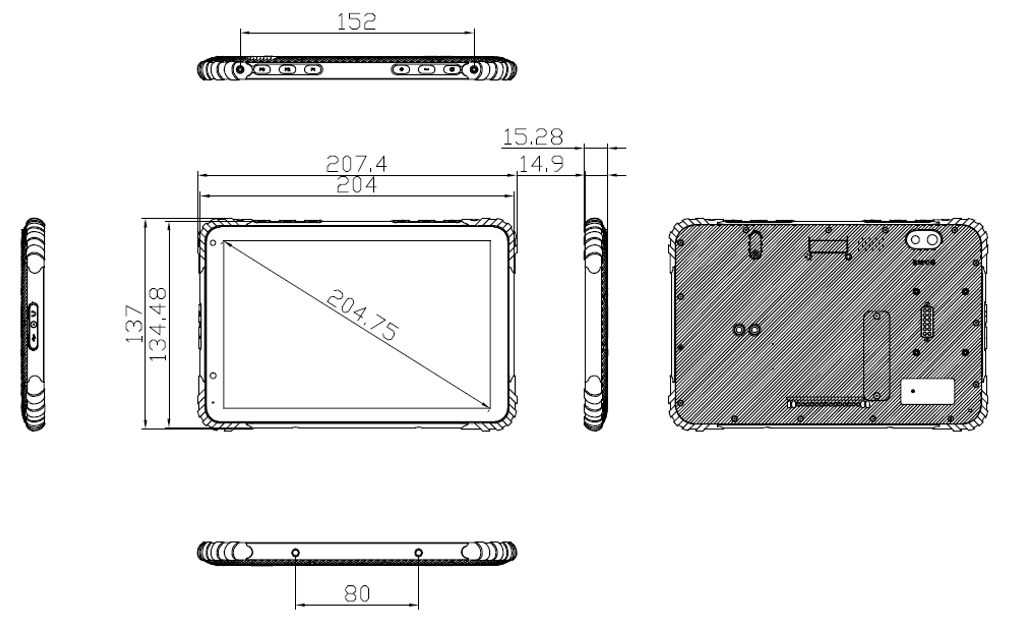

Pantalla inteligente sin soporte metálico |
|---|
|
|

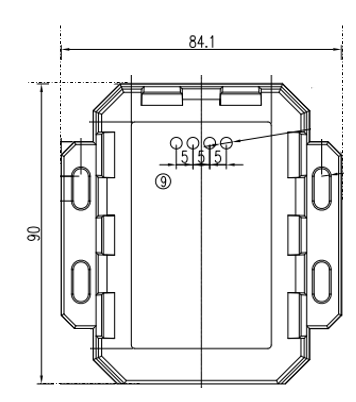

Cámara doble BXT Switch |
|
|
Las dimensiones están destinadas únicamente a uso comercial. Las ilustraciones no están a escala.
|
|
Dimensiones L x A x P [mm] (pulgadas) |
Peso (g) |
|---|---|---|
|
Cámara de IA (sin cubierta protectora) |
80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in) |
425 g (sin cubierta protectora) |
|
Pantalla inteligente |
207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in) |
528 g |
|
Cámara doble BXT Switch |
90 x 84,1 mm (3,5 x 3,3 in) |
420 g |
|
Carcasa - Cámara de IA |
|
|
Carcasa de la cámara |
Aleación de aluminio ADC12 |
|
Color |
Amarillo RAL 1003 para la cubierta protectora
|
Eléctrico
|
Tensión nominal |
12-24 VCC nominal
Para tensión del vehículo >24 VCC, utilice un convertidor de potencia. |
|
Tensión de entrada |
~12-32 VCC |
|
Consumo de energía |
MR130: 18 W-25,2 W @12 V (1,5 A-2,1 A)
Depende del uso y la configuración del sistema |
Ambiental
|
Temperatura de funcionamiento y almacenamiento |
|
|
Cámara de IA |
-20 °C a +70 °C (-4 °F a 158 °F) |
|
Pantalla inteligente |
-20 °C a +60 °C (-4 °F a 140 °F) |
|
Pantalla inteligente - arranque en frío |
-20 °C (-4 °F) |
|
Cámara doble BXT Switch |
-20 °C a +70 °C (-4 °F a 158 °F) |
Rendimiento de detección
|
Latencia de detección (*) |
Latencia < 300 ms |
|
Rango de iluminación operativa |
>300 Lux (recomendado para obtener el mejor rendimiento)
|
|
Detección de peatones - Campo de visión |
Diagonal - 152°
|
|
Posición del peatón detectada |
De pie, agachado, oculto/truncado, tumbado El rendimiento depende de la escena |
|
Duración de arranque |
~0 s con la opción de relé de modo de suspensión fija
Desde el modo de suspensión (es decir, carga de batería de la tableta >0%): ~17 s para alarmas / ~21 s para transmisión de vídeo
Desde una carga baja de la batería de la tableta (cercana a 0%), el tiempo de arranque puede tardar varios minutos (depende de cuánto tiempo haya estado vacía la batería y de la temperatura de la batería) |
(*) Previsto
Vídeo - Cámara de IA
|
Rango dinámico |
81 dB |
|
Frecuencia de imagen |
25 fps |
|
Tipo de obturador |
Obturador electrónico rolling shutter |
|
Resolución |
720p |
|
Sensor |
CMOS |
Grabación
|
Duración de la grabación |
7 horas* para la versión 217
|
|
Datos de la grabadora |
Transmisión en directo de Blaxtair |
|
Descarga |
Mediante la aplicación Blaxtair |
(*) El valor puede aumentarse a más de 30 horas de datos grabados bajo pedido
Imagen - pantalla inteligente
|
Resolución |
1280 x 800 px |
Varios
|
Idiomas compatibles |
Inglés, francés, alemán, español |
|
Diagnóstico |
Se registran varias condiciones de estado en el registro de diagnóstico interno. Las condiciones de fallo críticas también se mostrarán en la pantalla |

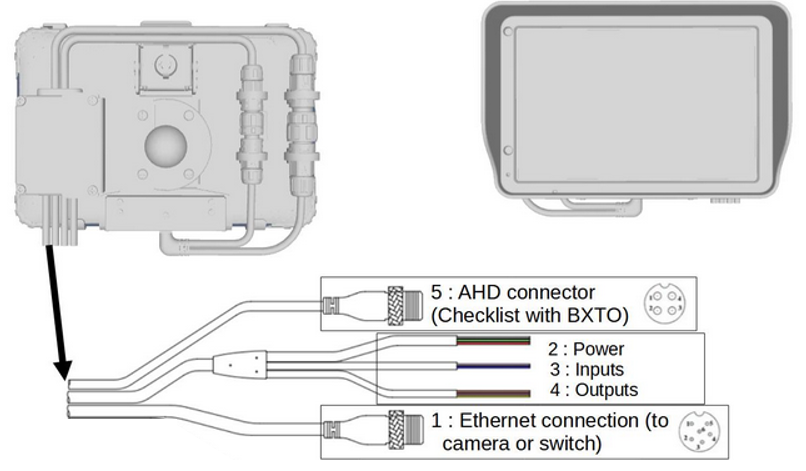

Conexiones de usuario
|
Pantalla inteligente de 8" con soporte metálico y cables |
|||
|---|---|---|---|
|
|||
|
Cable 1 |
GX12 |
1500 mm |
GX12 macho de 6 pines
|
|
Cable 2 |
sin conector |
4800 mm |
Alimentación del sistema |
|
Cable 3 |
sin conector |
4800 mm |
Entradas discretas x2 |
|
Cable 4 |
sin conector |
4800 mm |
Salidas discretas x2 |
|
Cable 5 |
GX12 |
1500 mm |
Conector AHD |
|

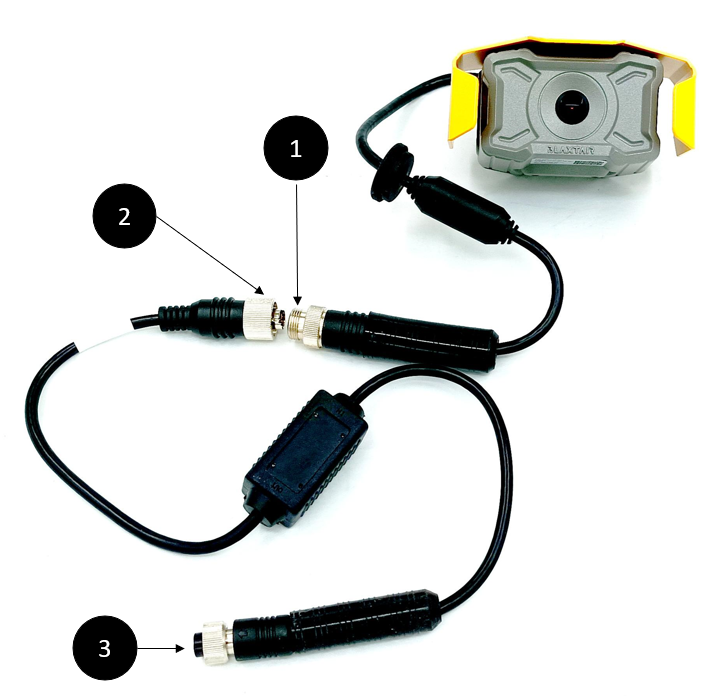

Conectores de la cámara de IA |
|
|---|---|
|
(1) Conector hembra 8P de cámara (datos + alimentación) - Longitud: 400 mm
La longitud total del cable de la cámara de IA es de 2 m (78,7 in). |
|

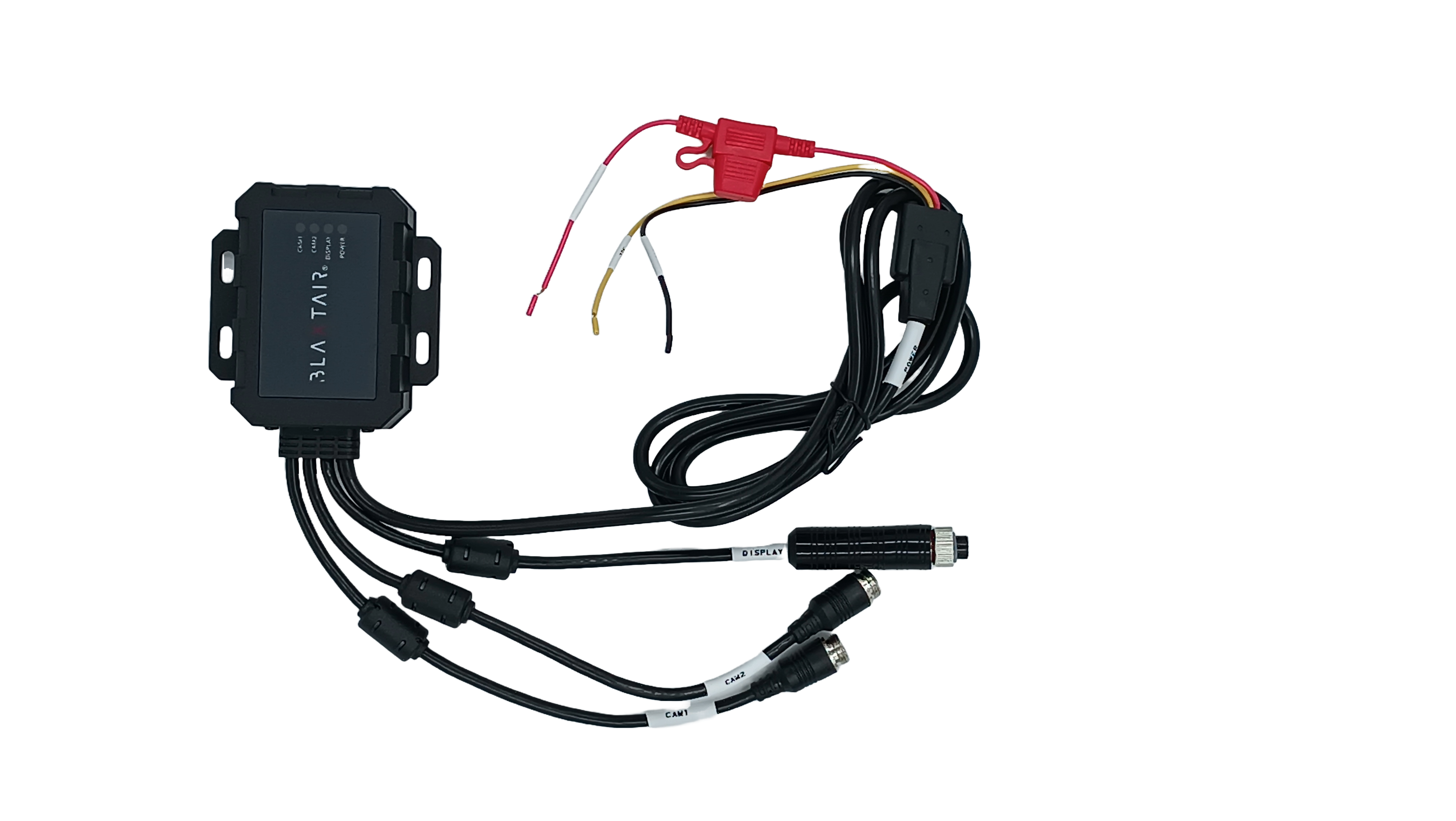

Cámara doble BXT Switch |
|
|---|---|
|
|
Información para pedidos
|
Blaxtair - MR260 24 m - Sistema de detección |
||
|---|---|---|
|
105-950-002 |
Código HS |
8528.5900 |
|
2 x cámaras de IA BXT con cable de 2 m, soporte de montaje de 6 ejes y soporte en U,
|
||
|
Blaxtair - MR260 12 m - Sistema de detección |
||
|---|---|---|
|
105-950-003 |
Código HS |
8528.5900 |
|
2 x cámaras de IA BXT con cable de 2 m, soporte de montaje de 6 ejes y soporte en U,
|
||
Toda la información puede cambiar sin previo aviso.
