Introducción
Blaxtair salva vidas. Es la solución de detección de peatones más avanzada para prevenir colisiones con maquinaria; al mismo tiempo, alerta a los conductores del peligro, evita alarmas innecesarias y ayuda a los responsables de HSE y de obra a controlar y reducir el riesgo de accidentes. Compacta, robusta, conectada, escalable y fácil de instalar, con un rendimiento sin igual en el mercado, Blaxtair es la única cámara de IA capaz de detectar y localizar peatones con precisión en tiempo real, en cualquier postura (de pie, agachados o parcialmente ocultos) y en los entornos de trabajo más exigentes.
Para ir más allá de la prevención de accidentes de último segundo, el sistema integra la solución IoT basada en la nube "Blaxtair Connect", que revoluciona la seguridad de las personas alrededor de las máquinas al dividir por 3 la coactividad entre máquinas y peatones.
-
Mejora la seguridad, las condiciones de trabajo y la productividad
-
Evita alertas innecesarias que cansan al conductor
-
Controla y reduce los riesgos de accidentes gracias a Blaxtair Connect integrado
-
Preparado para el futuro: mantenimiento en línea y actualizaciones remotas de software
-
Escalable: listo para futuras funciones adicionales o servicios en la nube
|
|
|
Requisito de versión de software
A partir de la versión de software v3.0.0, Blaxtair admite de 1 a 4 cámaras conectadas a una sola pantalla.
Certificaciones y homologaciones
|
Normas |
Tipo |
|
Protección contra agua/polvo |
|
|
Cámara de IA |
IP6X (completamente estanca al polvo) según NF EN 60529 IPX7 (protección contra inmersión temporal en agua bajo presión) según ISO 20653 IPX9K (protección contra chorros de agua a alta presión y alta temperatura) según ISO 20653 |
|
Pantalla inteligente |
IEC 60529 - IP67 |
|
BXT Switch doble cámara |
IEC 60529 - IP67 |
|
Conector del cable de la cámara |
IP65 |
|
Prueba climática |
|
|
Cámara de IA |
ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2 |
|
Pantalla inteligente |
ISO 16750-4, IEC 60068-2-14 |
|
BXT Switch doble cámara |
ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2 |
|
Vibraciones y choques |
|
|
Cámara de IA Pantalla inteligente BXT Switch doble cámara |
ISO 16750-3, IEC 60068-2-64 - Vibración aleatoria, IEC 60068-2-27 - Choques |
|
Compatibilidad electromagnética |
|
|
Cámara de IA |
Directiva 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4
|
|
Pantalla inteligente |
Directiva 2014/30/UE, EN 12895, ISO 13766-1, ISO 14982-1, ICES-003 Edición 05, FCC Título 47 Parte 15 |
|
BXT Switch doble cámara |
Directiva 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4, EN 12895
|
|
Cargas eléctricas |
|
|
Cámara de IA |
ISO 7637-2, ISO 16750-2 (excluidos los perfiles de descarga de carga 5a/5b) |
|
Pantalla inteligente |
ISO 7637-2, ISO 16750-2 |
|
BXT Switch doble cámara |
ISO 7637-2, ISO 16750-2 - excluidos los perfiles de descarga de carga 5a/5b) |
|
Radiofrecuencia |
RED - Directiva de equipos radioeléctricos 2014/53/EU, UKSI 2017 N.º 2016 |
|
Asistencia de sistemas de detección de objetos Maquinaria de movimiento de tierras |
ISO 16001 |
|
Medio ambiente |
Reach, RoHS |
|
Marcas |
CE (Europa), UKCA (Gran Bretaña), FCC ID (EE. UU.), IC ID (Canadá) |
|
Tecnología IoT |
LTE, CE RED, FCC ID, IC ID, UKCA, RMM, SAR |
|
Homologaciones IoT |
|
|
Europa |
Francia, Alemania, Austria, España, Polonia, Reino Unido, República Checa, Italia, Bélgica, Suiza, Rumanía, Dinamarca, Portugal, Irlanda, Indonesia, Ucrania, República Eslovaca, Hungría, Noruega, Luxemburgo, Suecia, Grecia, Países Bajos, Finlandia, Eslovenia, Letonia, Estonia, Serbia, Mónaco, Lituania |
|
Oriente Medio y África |
La Reunión |
|
Norteamérica |
Estados Unidos de América, Canadá, |
|
Asia-Pacífico |
Australia, Nueva Caledonia, Tahití |
El nivel de estanqueidad se garantiza en las siguientes condiciones
-
La carcasa del producto no debe abrirse durante todo su ciclo de vida
-
Todos los tornillos/conectores deben permanecer en la configuración de entrega de fábrica
-
Los tapones de estanqueidad deben permanecer en los conectores si no están conectados
(*) Previsto
Especificaciones técnicas
Dimensiones y peso
|

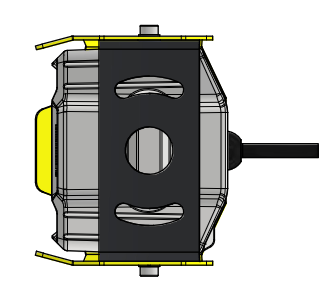

Cámara de IA con cubierta protectora |
||
|---|---|---|
|

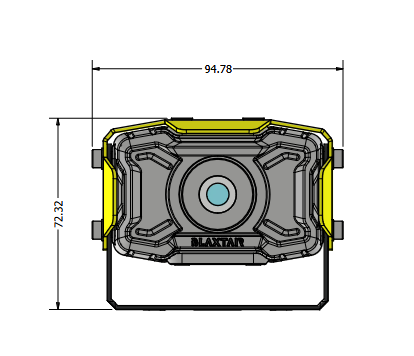

Vista frontal |

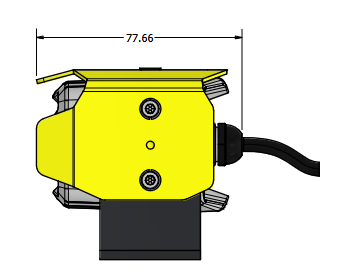

Vista lateral |
Vista inferior |
|
|
|
|

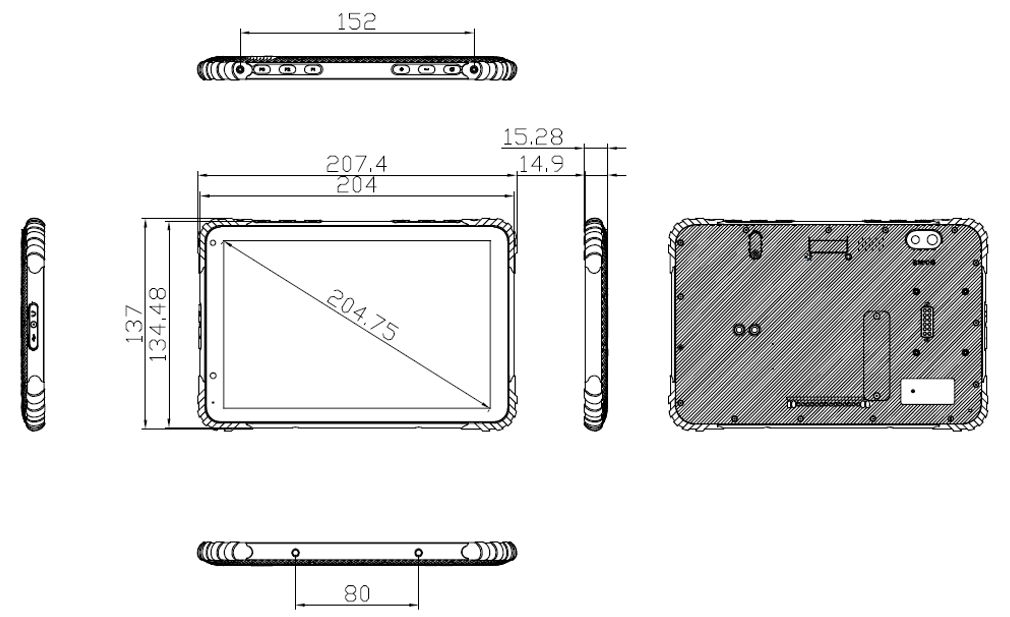

Pantalla inteligente sin cuna metálica |
|---|
|
|

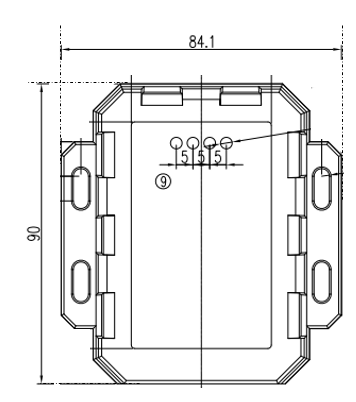

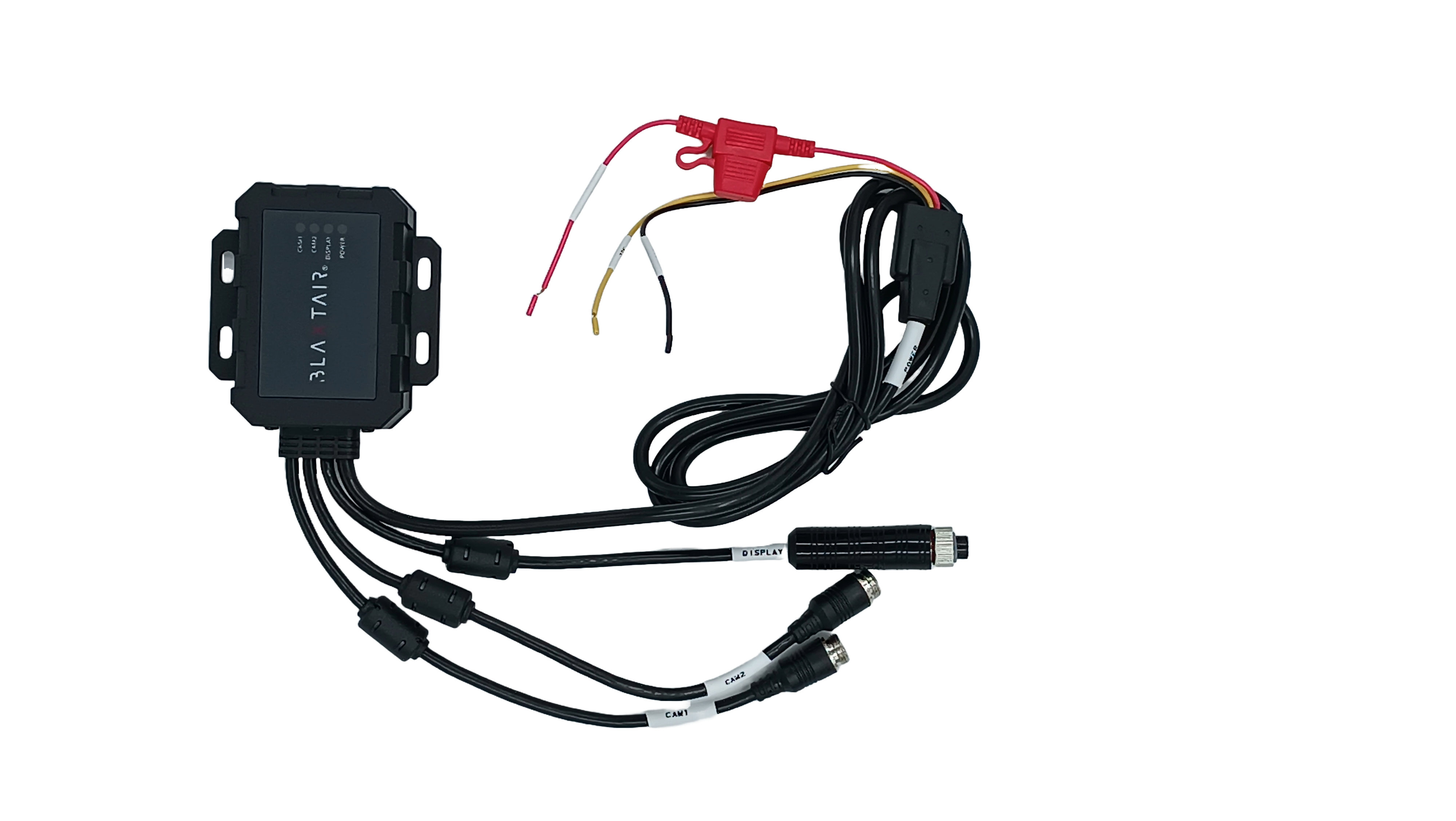

BXT Switch doble cámara |
|
|
Las dimensiones están destinadas únicamente a uso comercial. Las ilustraciones no están a escala.
|
|
Dimensiones L x An x P [mm] (pulgadas) |
Peso (g) |
|---|---|---|
|
Cámara de IA (sin cubierta protectora) |
80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in) |
425 g (sin cubierta protectora) |
|
Pantalla inteligente |
207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in) |
528 g |
|
BXT Switch doble cámara |
90 x 84,1 mm (3,5x3,3 in) |
420 g |
|
Carcasa - Cámara de IA |
|
|
Carcasa de la cámara |
Aleación de aluminio ADC12 |
|
Color |
Amarillo Ral 1003 para la cubierta protectora
|
Eléctrico
|
Tensión nominal |
12-24 VCC nominal
Para tensión del vehículo >24 VCC, utilice un convertidor de potencia. |
|
Tensión de entrada |
~12-32 VCC |
|
Consumo de energía |
MR520: 54 W @12 V (4.5 A) Depende del uso y la configuración del sistema |
Ambiental
|
Temperatura de funcionamiento y almacenamiento |
|
|
Cámara de IA |
-20°C a +70°C (-4 °F a 158 °F) |
|
Pantalla inteligente |
-20°C a +60°C (-4 °F a 140 °F) |
|
Pantalla inteligente - arranque en frío |
-20°C (-4 °F) |
|
BXT Switch doble cámara |
-20°C a +70°C (-4 °F a 158 °F) |
Rendimiento de detección
|
Latencia de detección |
Latencia < 300 ms |
|
Rango de iluminación operativa |
>300 Lux (recomendado para obtener el mejor rendimiento)
|
|
Detección de peatones - Campo de visión |
Diagonal - 152°
|
|
Posición del peatón detectada |
De pie, agachado, oculto/truncado, tumbado El rendimiento depende de la escena |
|
Duración de arranque |
~0 s con la opción de relé de modo de suspensión Fix
Desde el modo de suspensión (es decir, carga de batería de la tableta >0%): ~17 s para alarmas / ~21 s para transmisión de vídeo
Desde una carga baja de batería de la tableta (cerca del 0%), el tiempo de arranque puede tardar varios minutos (depende de cuánto tiempo haya estado vacía la batería y de la temperatura de la batería) |
Vídeo - Cámara de IA
|
Rango dinámico |
81 dB |
|
Frecuencia de imagen |
25 fps |
|
Tipo de obturador |
Obturador electrónico rolling shutter |
|
Resolución |
720p |
|
Sensor |
CMOS |
Grabación
|
Duración de la grabación |
8 horas* para la versión 217
|
|
Datos del grabador |
Transmisión en directo de Blaxtair |
|
Descarga |
Mediante la aplicación Blaxtair |
(*) El valor puede aumentarse a más de 30 horas de datos grabados bajo solicitud
Imagen - pantalla inteligente
|
Resolución |
1280 x 800 px |
Varios
|
Idiomas compatibles |
Inglés, francés, alemán, español |
|
Diagnósticos |
Se registran diversos estados en el registro de diagnóstico interno. Las condiciones de fallo crítico también se mostrarán en la pantalla |
Conexiones de usuario
|

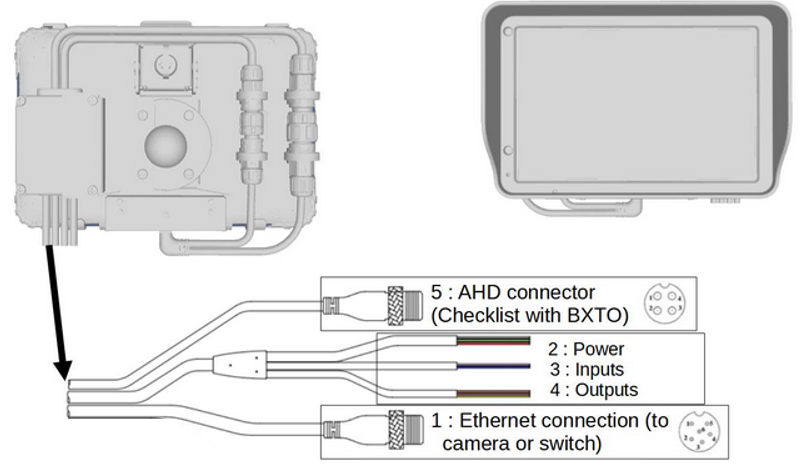

Pantalla inteligente de 8" con cuna metálica y cables |
|||
|---|---|---|---|
|
|||
|
Cable 1 |
GX12 |
1500 mm |
GX12 macho de 6 pines
|
|
Cable 2 |
sin conector |
4800 mm |
Alimentación del sistema |
|
Cable 3 |
sin conector |
4800 mm |
Entradas discretas x2 |
|
Cable 4 |
sin conector |
4800 mm |
Salidas discretas x2 |
|
Cable 5 |
GX12 |
1500 mm |
Conector AHD |
|

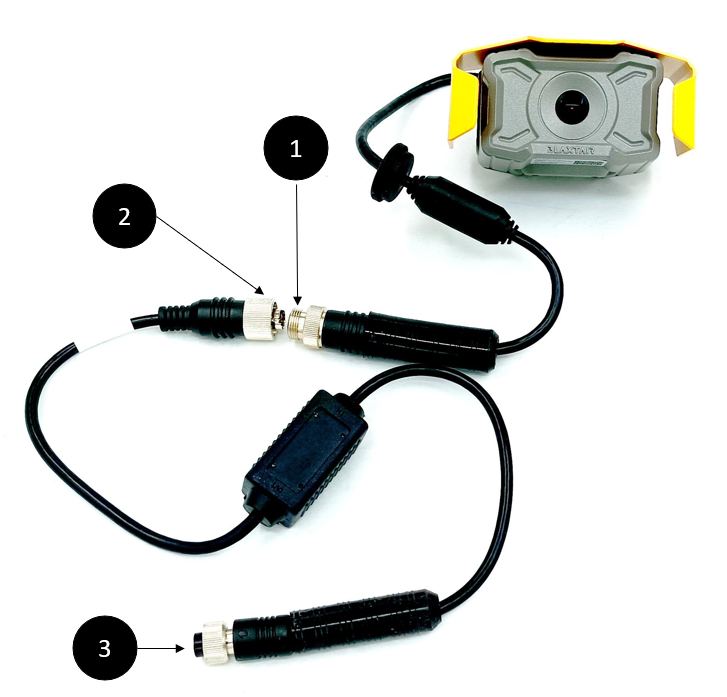

Conectores de la cámara de IA |
|
|---|---|
|
(1) Conector hembra de cámara 8P (datos + alimentación) - Longitud: 400 mm
La longitud total del cable de la cámara de IA es de 2 m (78,7 in). |
|
BXT Switch doble cámara |
|
|---|---|
|
|
Información para pedidos
|
Blaxtair - MR520 - Sistema de detección |
||
|---|---|---|
|
105-950-008 |
Código HS |
8528.5900 |
|
4 x cámara BXT AI con cable de 2 m con soporte de montaje de 6 ejes y soporte en U,
|
||
Toda la información puede cambiar sin previo aviso.
