Descripción
Blaxtair salva vidas. Es la solución de detección de peatones más avanzada para prevenir colisiones con maquinaria; al mismo tiempo, alerta a los conductores del peligro, evita alarmas innecesarias y ayuda a los responsables de HSE y de obra a controlar y reducir el riesgo de accidentes. Compacto, robusto, conectado, escalable y fácil de instalar, con un rendimiento sin igual en el mercado, Blaxtair es la única cámara de IA capaz de detectar y localizar con precisión peatones en tiempo real, en cualquier postura (de pie, agachados o parcialmente ocultos) en los entornos de trabajo más exigentes.
Para ir más allá de la prevención de accidentes de último segundo, el sistema integra la solución IoT basada en la nube “Blaxtair Connect”, que revoluciona la seguridad de las personas alrededor de las máquinas al dividir por 3 la coactividad entre máquinas y peatones.
-
Mejora la seguridad, las condiciones de trabajo y la productividad
-
Evita alertas innecesarias que cansan al conductor
-
Controla y reduce los riesgos de accidentes gracias a Blaxtair Connect integrado
-
Preparado para el futuro: mantenimiento en línea y actualizaciones remotas de software
-
Escalable: listo para futuras funciones adicionales o servicios en la nube
|
|
|
Certificaciones y homologaciones
|
Normas |
Tipo |
|
Protección contra agua/polvo |
|
|
Cámara de IA |
IP6X (completamente estanca al polvo) según NF EN 60529 IPX7 (protección contra inmersión temporal en agua a presión) según ISO 20653 IPX9K (protección contra chorros de agua a alta presión y alta temperatura) según ISO 20653 |
|
Conector de la cámara |
IP65 |
|
Pantalla inteligente |
IEC 60529 - IP67 El nivel de estanqueidad se garantiza en las siguientes condiciones
|
|
Ensayo climático |
ISO 16750-4
|
|
Vibraciones y choques* |
ISO 16750-3
|
|
Compatibilidad electromagnética (CEM/ESD)** |
Directiva 2014/30/UE
|
|
Cargas eléctricas |
ISO 7637-2
|
|
Radiofrecuencia |
RED - Directiva de equipos radioeléctricos 2014/53/EU
|
|
Asistencia a sistemas de detección de objetos |
|
|
Maquinaria de movimiento de tierras |
ISO 16001 |
|
Región |
Cumplimiento normativo/marcas de calidad |
|
Europa |
CE |
|
Gran Bretaña |
UKCA |
|
EE. UU. |
FCC ID |
|
Canadá |
IC ID |
Homologación IoT por país
|
Región |
Países |
|
Europa |
Francia, Alemania, Austria, España, Polonia, Reino Unido, República Checa, Italia, Bélgica, Suiza, Rumanía, Dinamarca, Portugal, Irlanda, Ucrania, República Eslovaca, Hungría, Noruega, Luxemburgo, Suecia, Grecia, Países Bajos, Finlandia, Eslovenia, Letonia, Estonia, Serbia, Mónaco, Lituania |
|
Oriente Medio y África |
La Reunión |
|
Norteamérica |
Estados Unidos de América, Canadá |
|
Sudamérica |
México (en curso) |
|
Asia-Pacífico |
Australia |
Evaluación de rendimiento
-
El soporte en U puede presentar debilidad en caso de vibraciones elevadas. Recomendamos utilizar un soporte de montaje de 6 ejes para la instalación de la cámara. Se ha desarrollado una nueva generación de soporte en U para reforzar este aspecto.
** La cámara Blaxtair se somete a una serie de evaluaciones rigurosas de rendimiento para garantizar una funcionalidad óptima en distintos entornos. Como parte de nuestro compromiso con la calidad y la innovación, perfeccionamos continuamente nuestras estrategias de prueba y nos adaptamos a la evolución de las normas. Los procedimientos actuales están diseñados para evaluar la resistencia y la integridad operativa de la cámara en diversas condiciones, incluidos los entornos electromagnéticos.
Nota: Las evaluaciones adicionales forman parte de nuestros esfuerzos continuos de mejora del producto, para garantizar que los usuarios se beneficien de los últimos avances y del cumplimiento de las normas del sector.
Notas de instalación/configuración
|
Cámara de IA sin capota protectora |
||
|---|---|---|
|

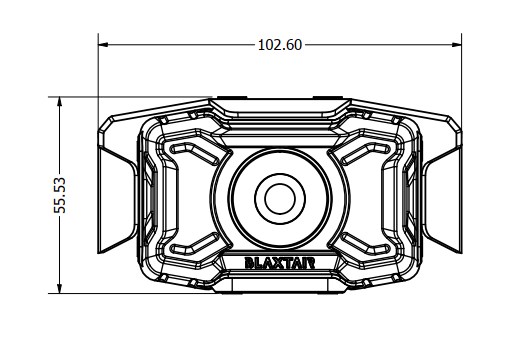

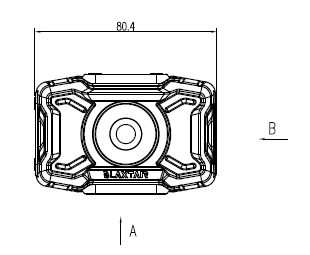

Vista frontal |

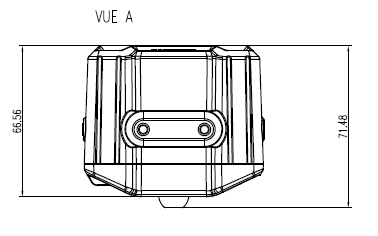

Vista lateral |
Vista inferior |
|
|
|
|

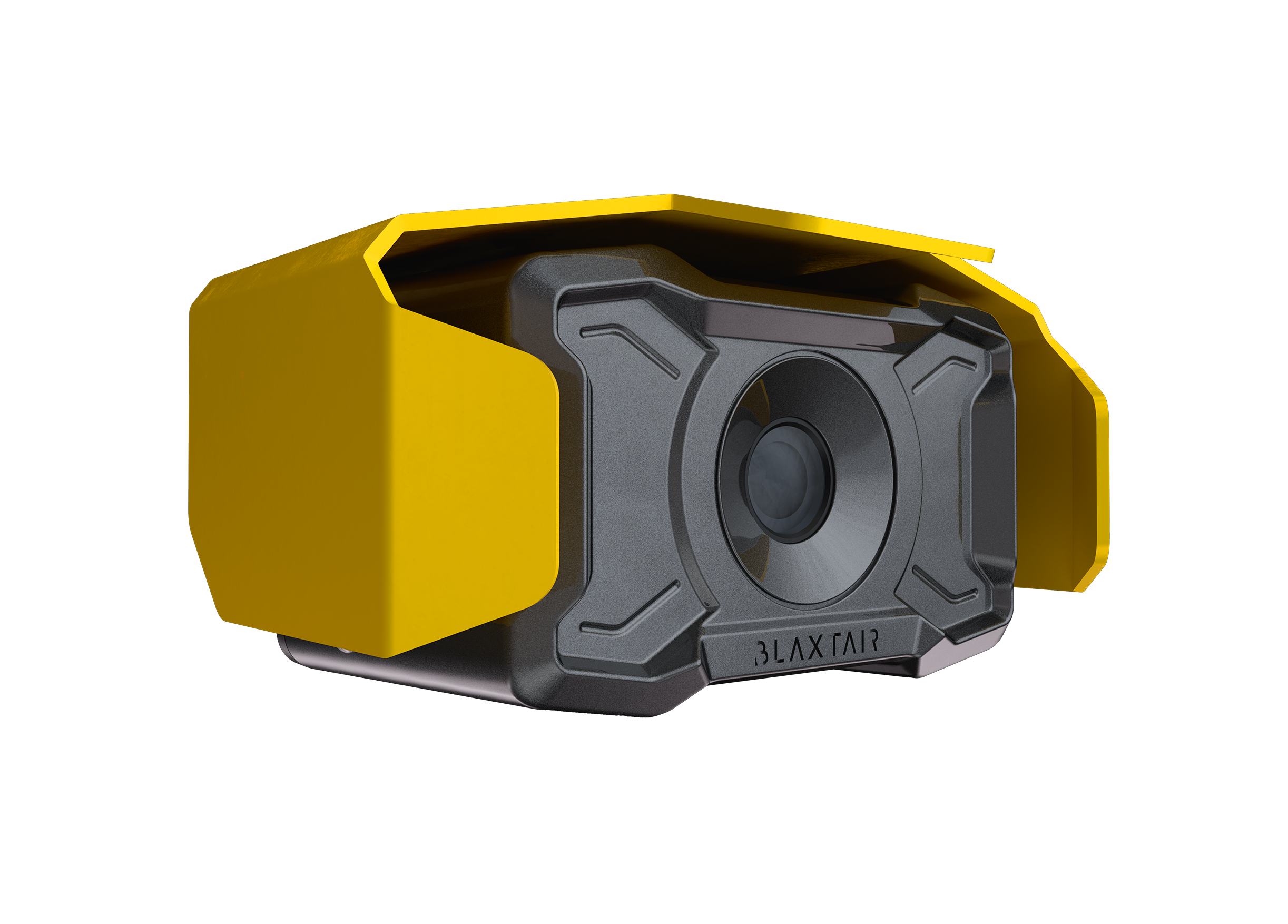

Cámara de IA con capota protectora (sujeto a cambios) |
||
|---|---|---|
|

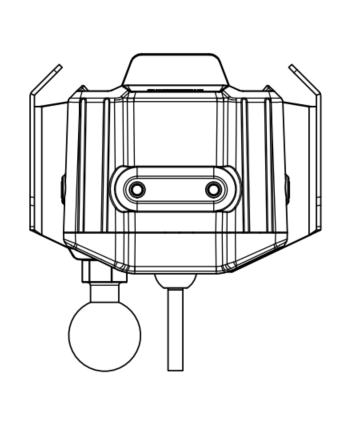

Vista frontal |

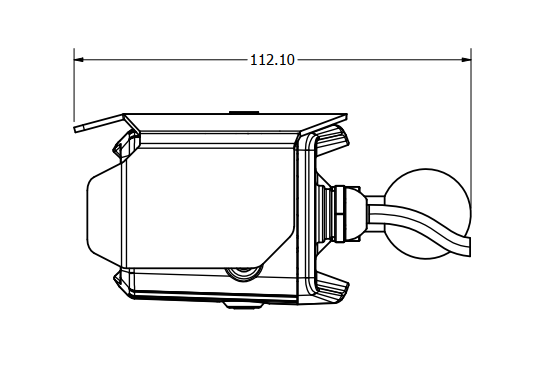

Vista lateral |
Vista inferior |
|
|
|
|

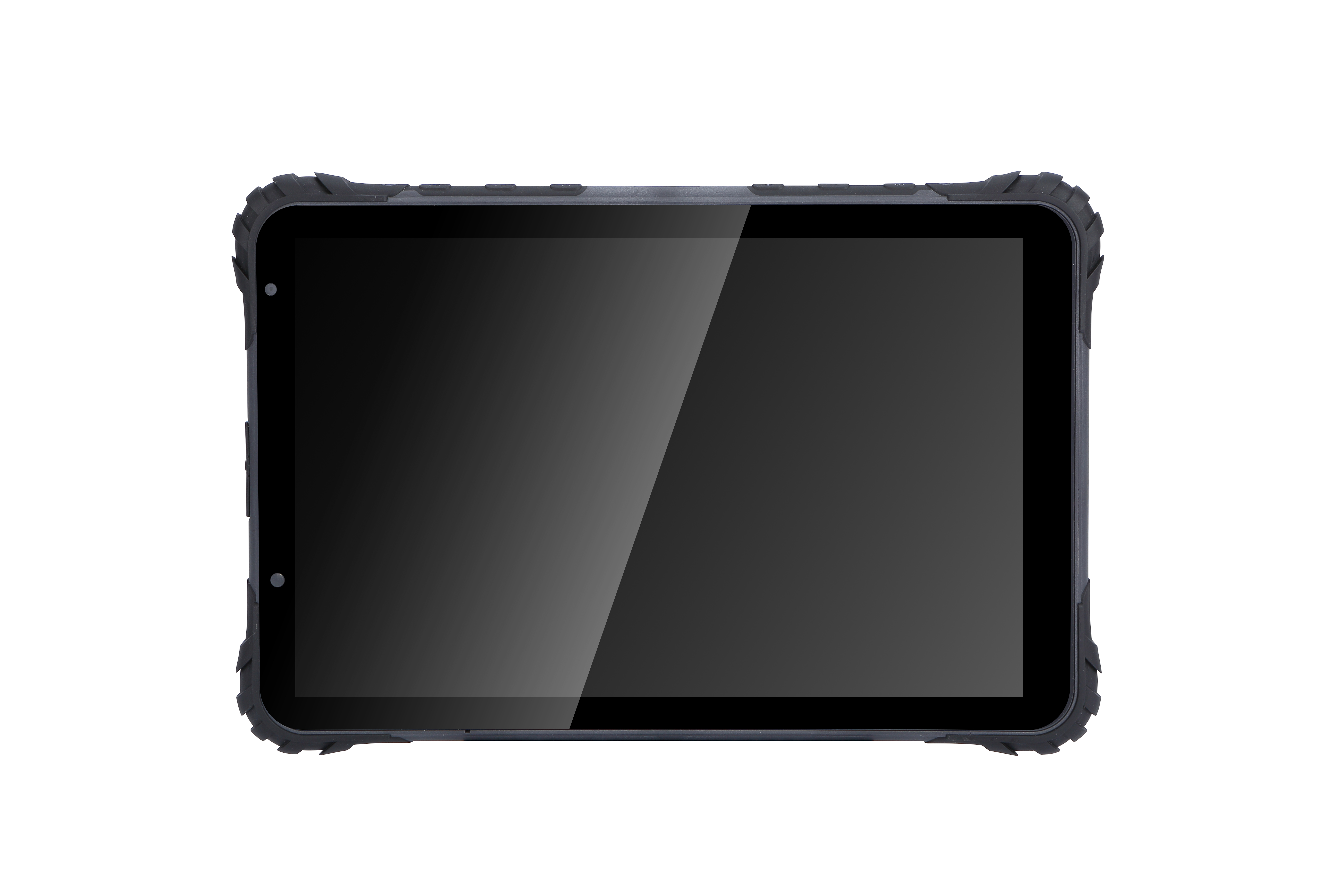

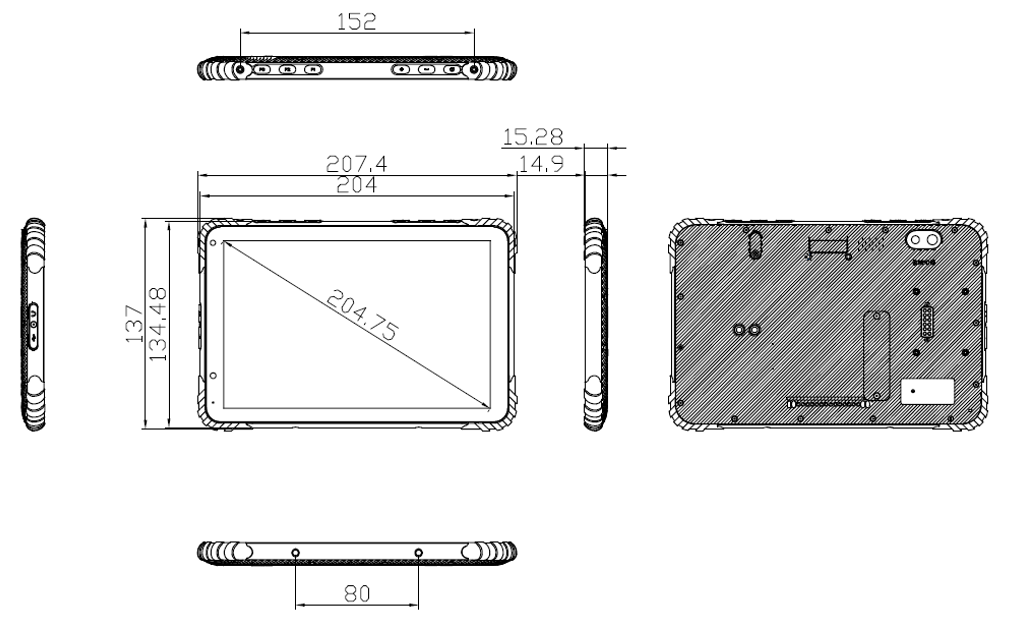

Pantalla inteligente sin cuna metálica ni cables |
|---|
|
|

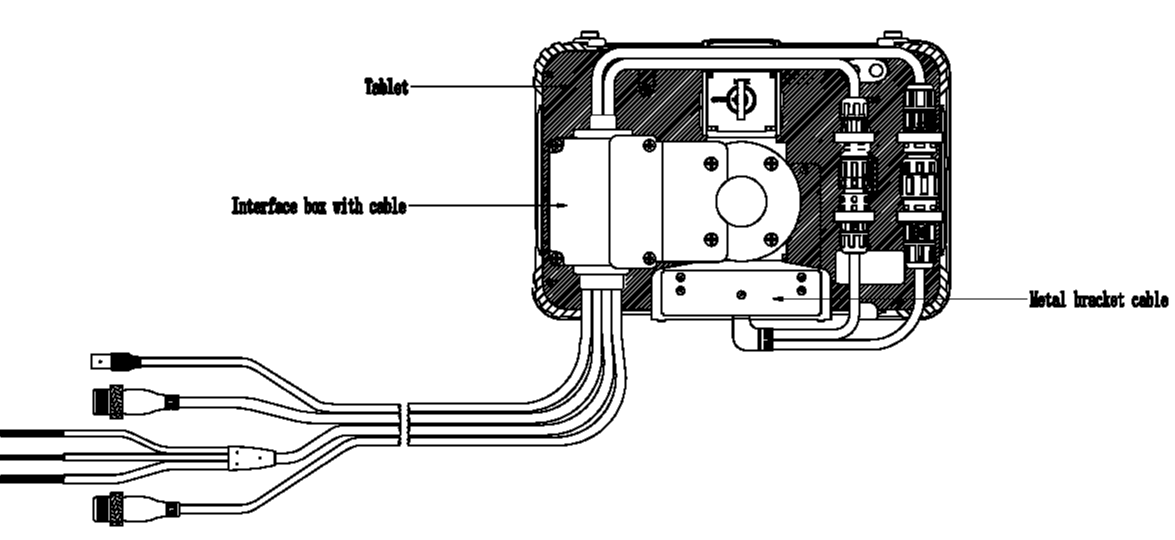

Pantalla inteligente con cuna metálica y cables |
|---|
|
|

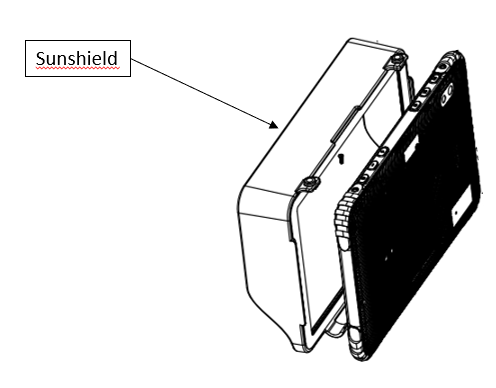

Pantalla inteligente con parasol |
|
Tenga en cuenta que las ilustraciones anteriores no están a escala.
Especificaciones técnicas
Eléctrico
|
Tensión nominal |
12-24 VCC nominal
Para una tensión del vehículo >24 VCC, utilice un convertidor de potencia. |
|
Tensión de entrada |
~12-32 VCC |
|
Consumo de energía |
MR130: 18 W-25,2 W @12 V (1,5 A-2,1 A) Depende del uso y de la configuración del sistema |
Conectores de usuario
|

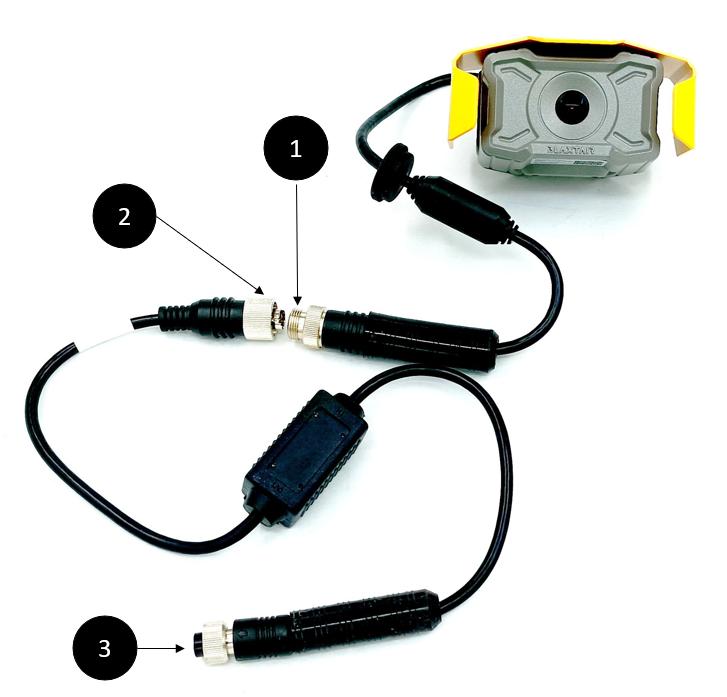

Conectores de la cámara de IA |
|
|---|---|
|
(1) Conector hembra de cámara 8P (datos + alimentación) - Longitud: 400 mm
La longitud total del cable de la cámara de IA es de 2 m (78,7 in). |
|

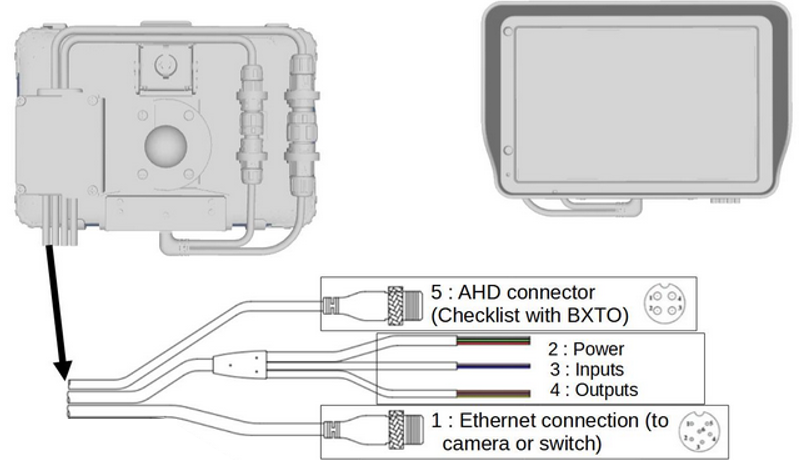

Conectores de la pantalla inteligente de 8" |
|||
|---|---|---|---|
|
Cable 1 |
GX12 |
1500 mm |
GX12 macho de 6 pines
|
|
Cable 2 |
sin conector |
4800 mm |
Alimentación del sistema |
|
Cable 3 |
sin conector |
4800 mm |
Entradas discretas x2 |
|
Cable 4 |
sin conector |
4800 mm |
Salidas discretas x2 |
|
Cable 5 |
GX12 |
1500 mm |
Conector AHD |
Vídeo - Cámara de IA
|
Rango dinámico |
81 dB |
|
Frecuencia de imagen |
25 fps |
|
Tipo de obturador |
Obturador electrónico rolling shutter |
|
Resolución |
720p |
|
Sensor |
CMOS |
Grabación
|
Duración de la grabación |
7 horas* para la versión 217
|
|
Datos del grabador |
Transmisión en directo de Blaxtair |
|
Descarga |
Mediante la aplicación Blaxtair |
(*) El valor puede aumentarse a más de 30 horas de datos grabados bajo solicitud
Rendimiento de imagen - Pantalla inteligente
|
Resolución |
1280 x 800 px |
Arranque/Parada
|
Duración de arranque |
~0 s con la opción de relé de modo de reposo fijo Desde el modo de reposo (es decir, carga de batería de la tableta >0%): ~17 s para alarmas / ~21 s para transmisión de vídeo Desde una carga baja de la batería de la tableta (cerca de 0%), el tiempo de arranque puede tardar varios minutos (depende de cuánto tiempo haya estado vacía la batería y de su temperatura) |
Rendimiento
|
Latencia de visualización |
~ 240 ms |
|
Latencia de detección |
Latencia < 300 ms |
|
Rango de iluminación operativa |
>300 Lux (recomendado para un rendimiento óptimo)
|
|
Detección de peatones - Campo de visión |
Diagonal - 152°
|
|
Posición de peatón detectada |
De pie
El rendimiento depende de la escena |
IoT
|
Tecnología |
LTE
|
Varios
|
Idiomas compatibles |
Inglés, francés, alemán, español |
|
Diagnóstico |
Se registran diversas condiciones de estado en el registro de diagnóstico interno. Las condiciones de fallo crítico también se mostrarán en la pantalla |
Mecánico
|
Cámara de IA |
|
|---|---|
|
Dimensiones (L x An x P) |
80,4 x 53,4 x 71,5 mm
|
|
Peso sin capota protectora |
425 g |
|
Carcasa |
|
|
Carcasa de la cámara |
Aleación de aluminio ADC12 |
|
Color |
Amarillo Ral 1003 para la capota protectora
|
|
Pantalla inteligente |
|
|---|---|
|
Dimensiones (L x An x Al) |
207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in) |
|
Peso |
528 g |
Ambiental
|
Temperatura de funcionamiento y almacenamiento |
|
|
Cámara de IA |
-20°C a +70°C (-4 °F a 158 °F) |
|
Pantalla inteligente |
-20°C a +60°C (-4 °F a 140 °F) |
|
Arranque en frío |
|
|
Pantalla inteligente |
-20°C (-4 °F) |
Información de pedido
|
Blaxtair - MR130 4m - Sistema de detección |
||
|---|---|---|
|
105-950-001 |
Código HS |
8528.5900 |
|
1 x cámara BXT AI con cable de 2 m con soporte de montaje de 6 ejes y soporte en U,
Longitud total desde la pantalla inteligente hasta la cámara de IA: 8 m |
||
|
Blaxtair - MR130 - Sistema de detección |
||
|---|---|---|
|
105-950-004 |
Código HS |
8528.5900 |
|
1 x cámara BXT AI con cable de 2 m con soporte de montaje de 6 ejes y soporte en U,
Longitud total desde la pantalla inteligente hasta la cámara de IA: 4 m |
||
