7.2 Ecran intelligent - DATASHEET

Veuillez trouver la version PDF sur ce lien

Ecran intelligent pour le système Blaxtair

Type	Standards
Protection eau/poussière	IEC 60529 - IP67 Le niveau d'étanchéité est assuré dans les conditions suivantes Le boîtier du produit ne doit pas être ouvert pendant tout son cycle de vie Tous les vis/connecteurs doivent rester dans la configuration de livraison d'usine Les bouchons d'étanchéité doivent rester sur les connecteurs s'ils ne sont pas connectés
Test climatique	ISO 16750-4 IEC 60068-2-14
Vibrations & Chocs	ISO 16750-3 IEC 60068-2-64 - Random vibration IEC 60068-2-27 - Shocks
Compatibilité électromagnétique (CEM/ESD)	Directive 2014/30/UE EN 12895 ISO 13766-1 ISO 14982-1 ICES-003 Issue 05 FCC Title 47 Part 15
Charges électriques	ISO 7637-2 ISO 16750-2
Fréquence radio	RED - Radio Equipment Directive 2014/53/EU UKSI 2017 N°2016 UKCA FCC ID IC ID
Marks	CE, FCC, ROHS, REACH
IOT	CE RED, UKCA, FCC ID, IC ID

Region	Conformité réglementaire/marques de qualité (Processus en cours)
Europe	CE
Grande-Bretagne	UKCA
USA	FCC ID
Canada	IC ID

Region	Pays
Europe	France, Allemagne, Autriche, Espagne, Pologne, Royaume-Uni, République tchèque, Italie, Belgique, Suisse, Roumanie, Danemark, Portugal, Irlande, Ukraine, République slovaque, Hongrie, Norvège, Luxembourg, Suède, Grèce, Pays-Bas, Finlande, Slovénie, Lettonie, Estonie, Serbie, Monaco, Lituanie
Moyen-Orient et Afrique	La Réunion
Amérique du Nord	États-Unis d'Amérique, Canada
Amérique du Sud	Mexique (en cours)
Asie-Pacifique	Australie

Notes d'installation/configuration

Tension nominale	12-24 VDC nominal Pour une tension de véhicule >24 VDC, utilisez un convertisseur de puissance.
Tension d'entrée	~12-32 VDC
Consommation d'énergie	14.4 W-21W @12V (1.2A-1.8A) Dépend de l'utilisation du système et de la configuration

8" Connecteurs de l'écran intelligents
Cable 1	GX12	1500 mm	Mâle GX12 6 broches Ethernet et alimentation de la caméra
Cable 2	no connector	4800 mm	Alimentation électrique du système
Cable 3	no connector	4800 mm	Entrées discrètes x2
Cable 4	no connector	4800 mm	Sorties discrètes x2
Cable 5	GX12	1500 mm	Connecteur AHD

Résolution

1280 x 800 px

Max. volume	95 dB à 30 cm
Min. volume	60 dB à 30 cm

Langues	Anglais, Français, Allemand, Espagnol
Diagnostiques	Diverses conditions de statut sont suivies dans le journal de diagnostic interne. Les conditions de panne critiques seront également affichées à l'écran.

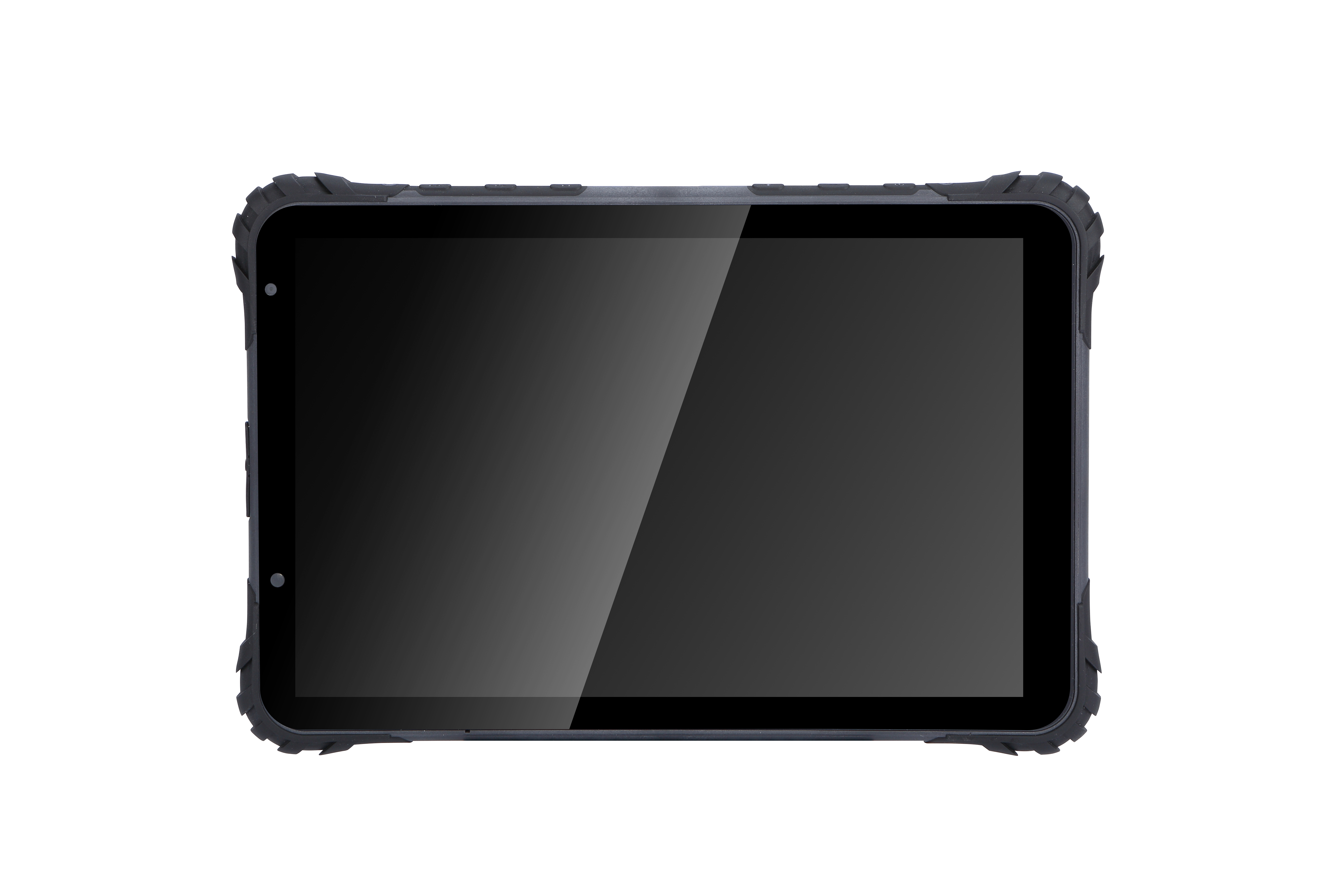

Ecran intelligent
Dimensions (L x l x H)	207 x 137 x 15 mm (8,1 x 5,4 x 0,6 pouces)
Poids	528 g

Température opérationnelle	-20°C to +60°C (-4 °F to 140 °F)
Température stockage	-20°C to +70°C (-4 °F to 158 °F)

Écran intelligent avec support
105-540-001	HS code	8528.5900
1 x BXT écran intelligent 8" 1 x Support en métal avec câble de 2 m et support de montage à 6 axes (Alimentation : VDC 12-32V, 2 entrées, 2 sorties et connecteur de caméra Ethernet)
