7.3 Camera IA - DATASHEET

Veuillez trouver la version PDF sur ce lien

Description

Caméra AI monoscopique pour le système Blaxtair :

Caméra de qualité industrielle,
Opérationnelle dans des environnements difficiles et exigeants, par exemple forte vibration, forts impacts et large plage de température.
Étanche
Compatible avec tous les types et marques de véhicules industriels (chariots élévateurs, chargeuses sur pneus, excavatrices, etc.)
Compacte et facile à intégrer

Certifications et approbations

Type	Standards
Protection eau/poussière	ISO 20653 - IP69K/IP67 IP65 pour le connecteur
Test climatique	ISO 16750-4 IEC 60068-2-14 IEC 60068-2-1 IEC 60068-2-2
Vibrations & Chocs	ISO 16750-3 IEC 60068-2-64 - Vibrations aléatoires IEC 60068-2-27 - Chocs
Compatibilité électromagnétique (CEM/ESD)*	Directive 2014/30/UE ISO 10605 ISO 11452-2 ISO 11452- 4 EN 12895 ISO 13766-1 ISO 14892 ICES-003 Issue 05 FCC Title 47 Part 15 ROHS REACH
Charges électriques	ISO 7637-2 (excepté pulse 5a, 5b) ISO 16750-2
Marques	CE, UKCA, FCC, IC

* Évaluation de la performance
La caméra Blaxtair subit une série d'évaluations de performance rigoureuses afin de garantir une fonctionnalité optimale dans divers environnements. Dans le cadre de notre engagement envers la qualité et l'innovation, nous affinons continuellement nos stratégies de test et nous adaptons aux normes en évolution. Les procédures actuelles sont conçues pour évaluer la résilience et l'intégrité opérationnelle de la caméra dans diverses conditions, y compris dans des environnements électromagnétiques.

Remarque : Des évaluations supplémentaires font partie de nos efforts continus d'amélioration du produit, garantissant que les utilisateurs bénéficient des dernières avancées et de la conformité aux normes de l'industrie.

Dimensions général

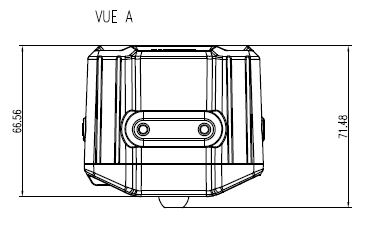

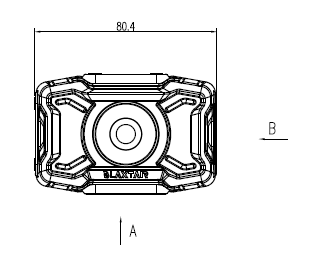

Caméra AI sans capot de protection
Vue de face	Vue latérale	Vue de dessous

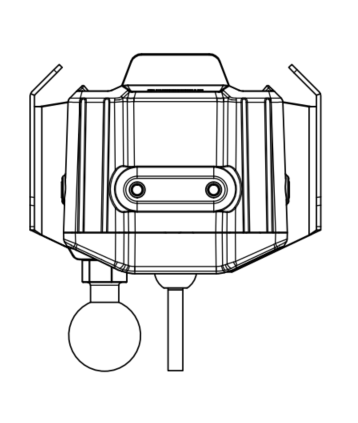

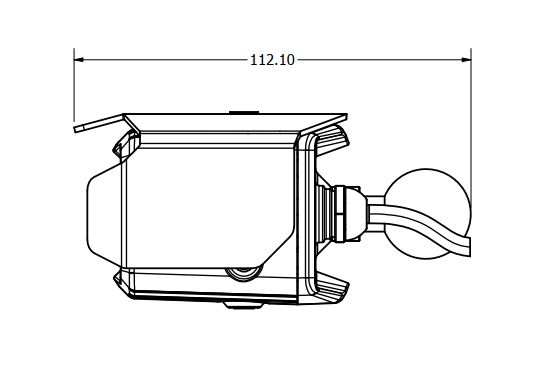

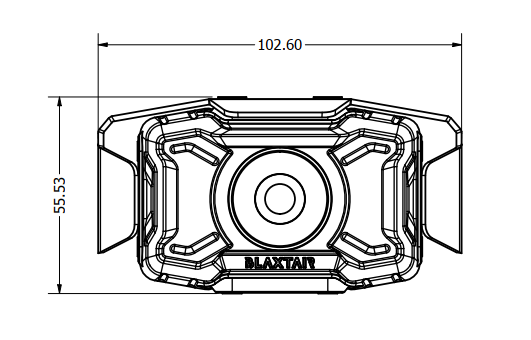

Caméra IA avec capot de protection (sous réserve de modifications)
Vue de face	Vue latérale	Vue de dessous

Caméra IA
Dimensions (L x l x P)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)

Spécifications techniques

Electrique

Alimentation électrique	DC 10V - 32V
Consommation électrique	@ 12V (320mA)

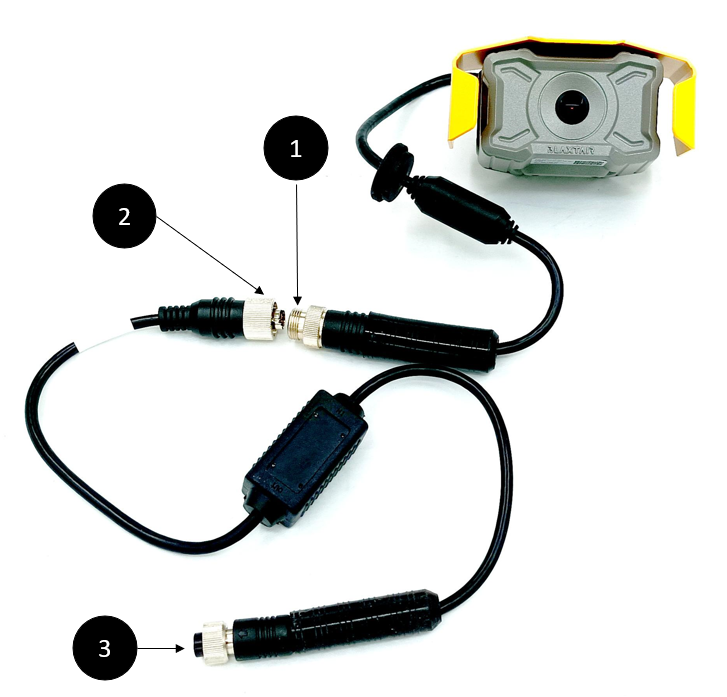

Connecteurs et Longueurs de câbles

(1) Connecteur femelle 8P pour caméra (Données + Alimentation)
(2) Connecteur mâle 8P (Données + Alimentation)
(3) Connecteur femelle 6P GX12 (Ethernet* + Alimentation)

*Ethernet : 100 Base TX

Vidéo

Plage dynamique vidéo	81 dB
Taux de rafraîchissement vidéo	25 fps
Type de volet vidéo	Volet roulant électrique
Champ de vision diagonal - DFOV	152°
Champ de vision horizontal - HFOV	130°
Champ de vision vertical - VFOV	70°
Résolution	720p

Mécanique

Poids sans boîtier	425 g
Boîtier de la caméra	Alliage d'aluminium ADC12
Couleur	Jaune Ral 1003 pour le capot de protection Gris Ral 9007 pour le boîtier de la caméra
Longueur du câble	2 m (78,7 in)

Conditions environnementales

Température opérationnelle et de stockage
Température opérationnelle	-20°C to +70°C (-4 °F to 158 °F)
Température de stockage	-30°C to +80°C (-22 °F to 176 °F)

Informations de commande

Camera IA
105-110-001	HS code	8525.8900
Caméra AI Blaxtair, de qualité industrielle, opérationnelle dans des environnements difficiles et exigeants, IP67, IP69K, connecteur de caméra IP65, 152° DFOV, avec kit de montage inclus.

Câbles d'extension pour Camera IA
205-311-002	Câble d'extension de 4 m	HS code	8544 42
205-311-003	Câble d'extension de 5 m	HS code	8544 42
