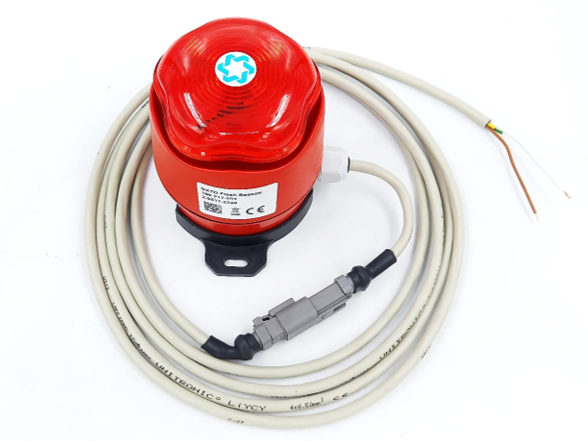

Flash Beacon
Description
Avertisseurs sonores pour le système Blaxtair Origin
Notre balise flash combine l’esthétique d’un sondeur avec la dernière technologie stroboscopique pour créer une combinaison sondeur/balise extrêmement efficace
Résistant aux intempéries - IP66
Consommation de courant ultra-faible
Plage de température de -20°C à +55°C
Choix de 3 niveaux de volume
 IP66 |
|---|
Certifications et homologations
Normes | Type |
Protection contre l’eau et la poussière | Indice de protection IP66 |
Marques | CE, RoHS |
Région | Conformité réglementaire/labels de qualité |
Europe | CE |
Notes d’installation / configuration
Vue de face | Vue arrière |
 |  |
Vue latérale | Vue de dessus |
 |  |
Volume de sortie sonore | ||
|---|---|---|

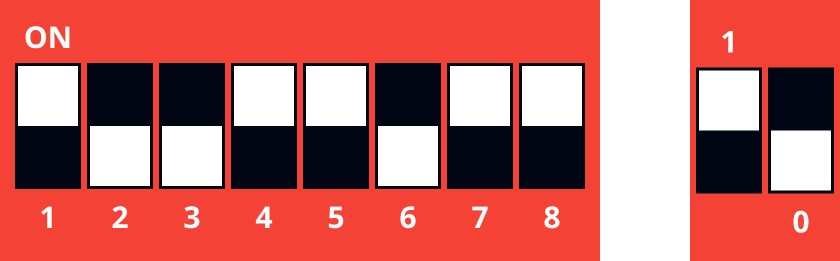

Schéma des commutateurs | ||
 Modifiez le volume de sortie via les commutateurs 7 et 8 | ||
 |  |  |
Spécifications techniques
Électrique
Tension nominale | 12 à 24 Vcc |
Tension d’entrée | 9 à 30 Vcc |
Consommation de courant flash (typique) | 90 mA @ 12 Vcc |
Consommation de courant de sortie sonore (typique) | 3 mA @ 12 Vdc |
Lumière
Couleur des verres | Rouge |
Fréquence d’éclair | 1/s |
Effet de lumière | Stroboscopique |
Type d’ampoule | Xénon ou Led |
Son
Type de sondeur | Électronique |
Fréquence et modèle | Intermittent 660 Hz - 150 ms activé, 150 ms éteint |
Niveau de pression acoustique typique @ 1m sur l’axe | 90 dB @ 12 V |
Connexion de l’utilisateur
Connecteur de balise flash | Deutsch DT 2 broches |
Kit de connecteurs | Deutsch DT Kit Queue de Cochon 2 broches (Bornes Femelles) |
Mécanique
Flash beacon | |
|---|---|
Dimensions (L x H) | 109 x 93 mm (4,3 x 3,7 pouces) |
Poids | 280 grammes |
Couleur du boîtier | Rouge |
Matériau du boîtier | ABS |
Longueur du câble | 200 millimètre |
Longueur du kit de connecteurs | 3 m |
Environnemental
Température de fonctionnement | -20 °C à +55 °C (-4 °F à 131 °F) |
Température de stockage | -20 °C à +55 °C (-4 °F à 131 °F) |
Informations de commande
Balise flash | ||
|---|---|---|
100-212-001 | Code SH | 8530900000 |
Blaxtair Origin Flash Beacon avec câble de 3 m (connecteur Deutsch), kit de connexion pour le câble principal de l’unité de traitement et support de montage | ||
