4.7 BLAXTAIR MR390 - Fiches techniques

Introduction

Blaxtair sauve des vies. C’est la solution de détection de piétons la plus avancée pour prévenir les collisions avec les machines, capable à la fois d’alerter les conducteurs en cas de danger, d’éviter les alarmes inutiles et d’aider les responsables HSE et les responsables de site à maîtriser et réduire le risque d’accident. Compacte, robuste, connectée, évolutive et facile à installer, avec des performances inégalées sur le marché, Blaxtair est la seule caméra IA capable de détecter et localiser précisément les piétons en temps réel, dans toutes les postures (debout, accroupi ou partiellement masqué) et dans les environnements de travail les plus exigeants.
Pour aller au-delà de la prévention des accidents de dernière seconde, le système intègre la solution IoT Cloud « Blaxtair Connect », qui révolutionne la sécurité des personnes autour des machines en divisant par 3 la coactivité entre machines et piétons.

Améliore la sécurité, les conditions de travail et la productivité
Évite les alertes inutiles qui fatiguent le conducteur
Maîtrise et réduit les risques d’accident grâce à Blaxtair Connect intégré
Pérenne : maintenance en ligne et mises à jour logicielles à distance
Évolutif : prêt pour de futures fonctionnalités supplémentaires ou services cloud

Certifications et homologations

Normes	Type
Protection contre l’eau/la poussière
Caméra IA	IP6X (complètement étanche à la poussière) selon NF EN 60529 IPX7 (protection contre l’immersion temporaire dans l’eau sous pression) selon ISO 20653 IPX9K (protection contre les jets d’eau haute pression et haute température) selon ISO 20653
Écran intelligent	IEC 60529 - IP67
BXT Switch double caméra	IEC 60529 - IP67
Connecteur du câble caméra	IP65
Essai climatique
Caméra IA	ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2
Écran intelligent	ISO 16750-4, IEC 60068-2-14
BXT Switch double caméra	ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2
Vibrations et chocs
Caméra IA Écran intelligent BXT Switch double caméra	ISO 16750-3, IEC 60068-2-64 - Vibration aléatoire, IEC 60068-2-27 - Chocs
Compatibilité électromagnétique
Caméra IA	Directive 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4 EN 12895, ICES-003 Issue 05, FCC Title 47 Part 15
Écran intelligent	Directive 2014/30/UE, EN 12895, ISO 13766-1, ISO 14982-1, ICES-003 Issue 05, FCC Title 47 Part 15
BXT Switch double caméra	Directive 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4, EN 12895 ICES-003 Issue 05, FCC Title 47 Part 15 (*)
Charges électriques
Caméra IA	ISO 7637-2, ISO 16750-2 (hors profils de délestage de charge 5a/5b)
Écran intelligent	ISO 7637-2, ISO 16750-2
BXT Switch double caméra	ISO 7637-2, ISO 16750-2 - hors profils de délestage de charge 5a/5b)
Radiofréquence	RED - Directive équipements radio 2014/53/EU, UKSI 2017 N°2016
Assistance aux systèmes de détection d’objets Engins de terrassement	ISO 16001
Environnement	Reach, RoHS
Marquages	CE (Europe), UKCA (Grande-Bretagne), FCC ID (États-Unis), IC ID (Canada)
Technologie IoT	LTE, CE RED, FCC ID, IC ID, UKCA, RMM, SAR
Homologations IoT
Europe	France, Allemagne, Autriche, Espagne, Pologne, Royaume-Uni, République tchèque, Italie, Belgique, Suisse, Roumanie, Danemark, Portugal, Irlande, Indonésie, Ukraine, République slovaque, Hongrie, Norvège, Luxembourg, Suède, Grèce, Pays-Bas, Finlande, Slovénie, Lettonie, Estonie, Serbie, Monaco, Lituanie
Moyen-Orient et Afrique	La Réunion
Amérique du Nord	États-Unis d’Amérique, Canada
Asie-Pacifique	Australie, Nouvelle-Calédonie, Tahiti

Le niveau d’étanchéité est assuré dans les conditions suivantes

Le boîtier du produit ne doit pas être ouvert pendant toute sa durée de vie
Toutes les vis/connecteurs doivent rester dans la configuration de livraison usine
Les capuchons d’étanchéité doivent rester sur les connecteurs s’ils ne sont pas connectés

(*) Prévu

Spécifications techniques

Dimensions et poids

Caméra IA avec capot de protection

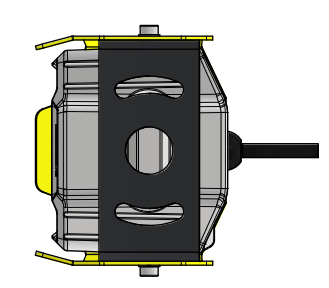

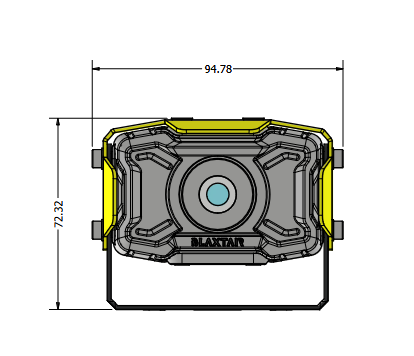

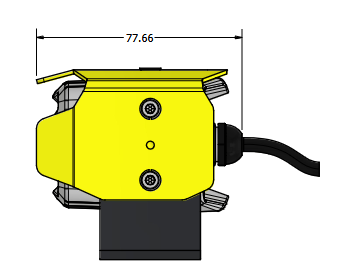

Vue de face	Vue de côté	Vue de dessous

Caméra IA avec capot de protection

Vue de face

Vue de côté

Vue de dessous

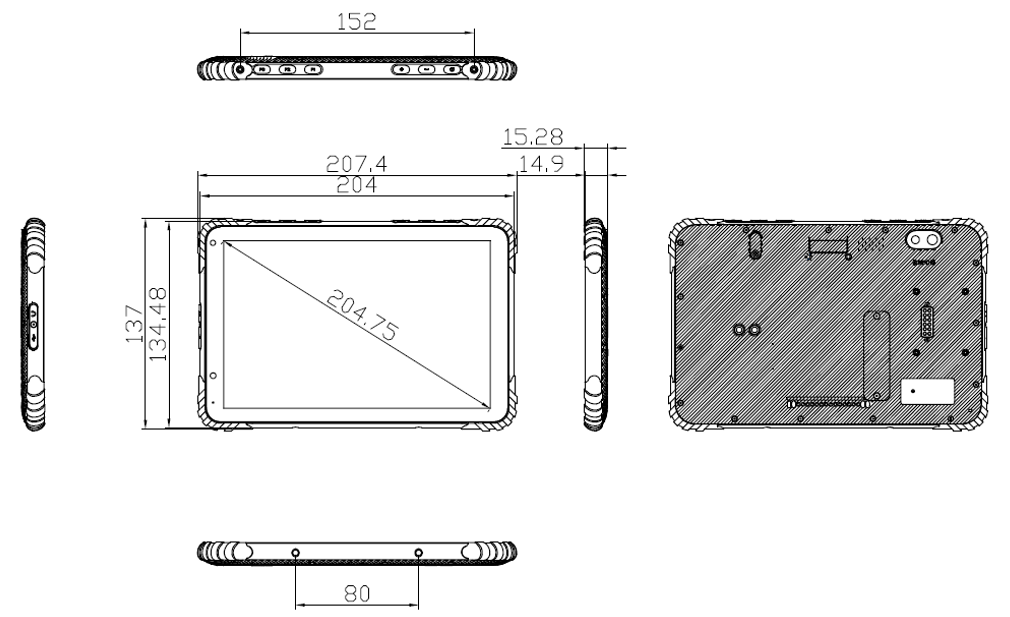

Écran intelligent sans berceau métallique

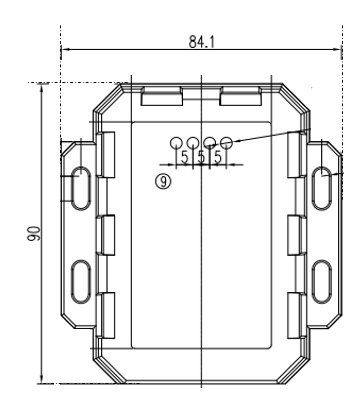

BXT Switch double caméra

Les dimensions sont fournies uniquement à des fins commerciales. Les illustrations ne sont pas à l’échelle.

	Dimensions L x l x P [mm] (pouces)	Poids (g)
Caméra IA (sans capot de protection)	80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in)	425 g (sans capot de protection)
Écran intelligent	207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in)	528 g
BXT Switch double caméra	90 x 84,1 mm (3,5x3,3 in)	420 g

Boîtier - Caméra IA
Boîtier de la caméra	Alliage d’aluminium ADC12
Couleur	Jaune RAL 1003 pour le capot de protection Gris RAL 9007 pour le boîtier de la caméra

Électrique

Tension nominale	12-24 VDC nominal 32 VDC maximum Pour une tension véhicule >24 VDC, utiliser un convertisseur de puissance.
Tension d’entrée	~12-32 VDC
Consommation électrique	MR390 : 45 W @12 (3,8 A) Dépend de l’utilisation et de la configuration du système

Environnement

Température de fonctionnement et de stockage
Caméra IA	-20°C à +70°C (-4 °F à 158 °F)
Écran intelligent	-20°C à +60°C (-4 °F à 140 °F)
Démarrage à froid de l’écran intelligent	-20°C (-4 °F)
BXT Switch double caméra	-20°C à +70°C (-4 °F à 158 °F)

Performances de détection

Latence de détection	Latence < 300 ms
Plage d’éclairage opérationnelle	>300 Lux (recommandé pour de meilleures performances) De 100 Lux à 80000 Lux
Détection de piétons - champ de vision	Diagonale - 152° Horizontale - 130° Verticale - 70°
Position du piéton détectée	Debout, accroupi, masqué/tronqué, allongé Les performances dépendent de la scène
Durée de démarrage	~0 s avec l’option relais de mode veille Fix Depuis le mode veille (c.-à-d. charge de batterie de la tablette >0 %) : ~17 s pour les alarmes / ~21 s pour le flux vidéo Depuis un faible niveau de batterie de la tablette (proche de 0 %), le temps de démarrage peut prendre plusieurs minutes (dépend de la durée pendant laquelle la batterie est restée vide et de sa température)

Vidéo - Caméra IA

Plage dynamique	81 dB
Fréquence d’images	25 fps
Type d’obturateur	Obturateur électronique à défilement
Résolution	720p
Capteur	CMOS

Enregistrement

Durée d’enregistrement	8 heures* pour la version 217 Entre 20 et 30 heures, selon l’utilisation de la tablette, pour la version 224
Données de l’enregistreur	Flux en direct du Blaxtair
Téléchargement	Via l’application Blaxtair

(*) La valeur peut être augmentée à plus de 30 heures de données enregistrées sur demande

Image - écran intelligent

Résolution

1280 x 800 px

Divers

Langues prises en charge	Anglais, français, allemand, espagnol
Diagnostics	Différents états sont suivis dans le journal de diagnostic interne. Les défauts critiques seront également affichés à l’écran

Connexions utilisateur

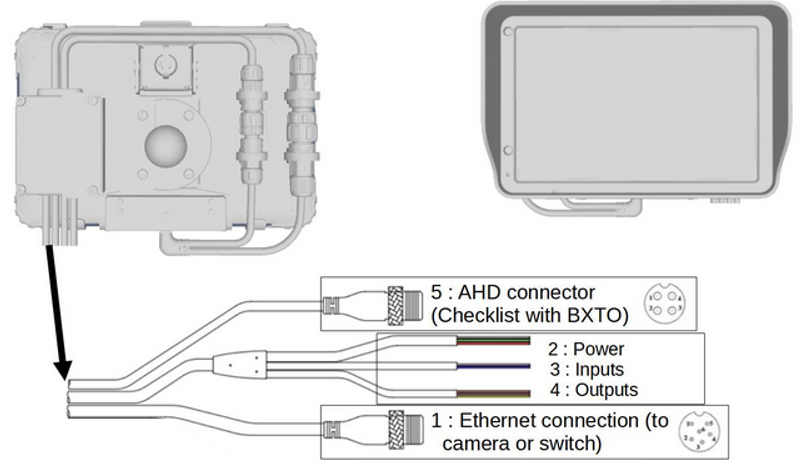

Écran intelligent 8" avec berceau métallique et câbles

Câble 1	GX12	1500 mm	GX12 mâle 6 broches Ethernet et alimentation de la caméra
Câble 2	sans connecteur	4800 mm	Alimentation du système
Câble 3	sans connecteur	4800 mm	Entrées discrètes x2
Câble 4	sans connecteur	4800 mm	Sorties discrètes x2
Câble 5	GX12	1500 mm	Connecteur AHD

Connecteurs de la caméra IA

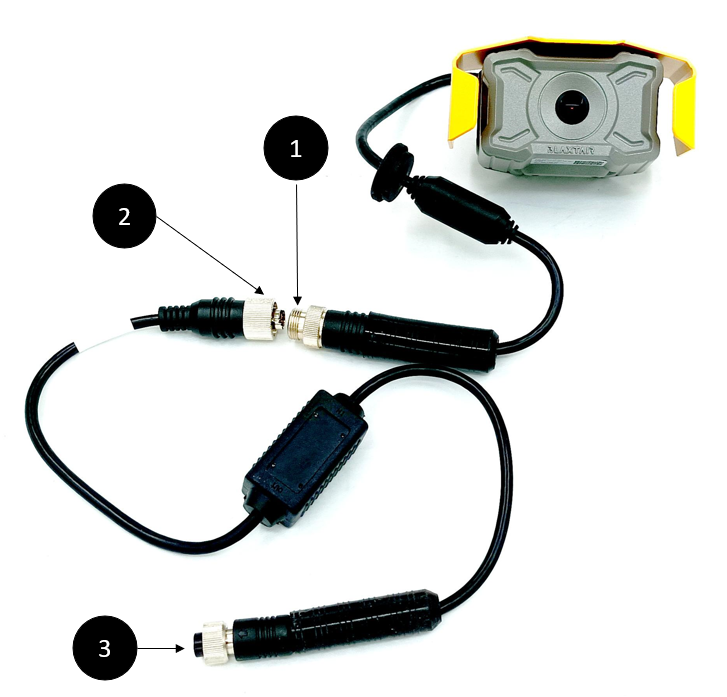

	(1) Connecteur caméra femelle 8P (données + alimentation) - Longueur : 400 mm (2) Connecteur mâle 8P (données + alimentation) (3) Connecteur femelle 6P GX12 (Ethernet + alimentation) - Longueur : 1600 mm La longueur totale du câble de la caméra IA est de 2 m (78,7 in).

Connecteurs de la caméra IA

(1) Connecteur caméra femelle 8P (données + alimentation) - Longueur : 400 mm
(2) Connecteur mâle 8P (données + alimentation)
(3) Connecteur femelle 6P GX12 (Ethernet + alimentation) - Longueur : 1600 mm

La longueur totale du câble de la caméra IA est de 2 m (78,7 in).

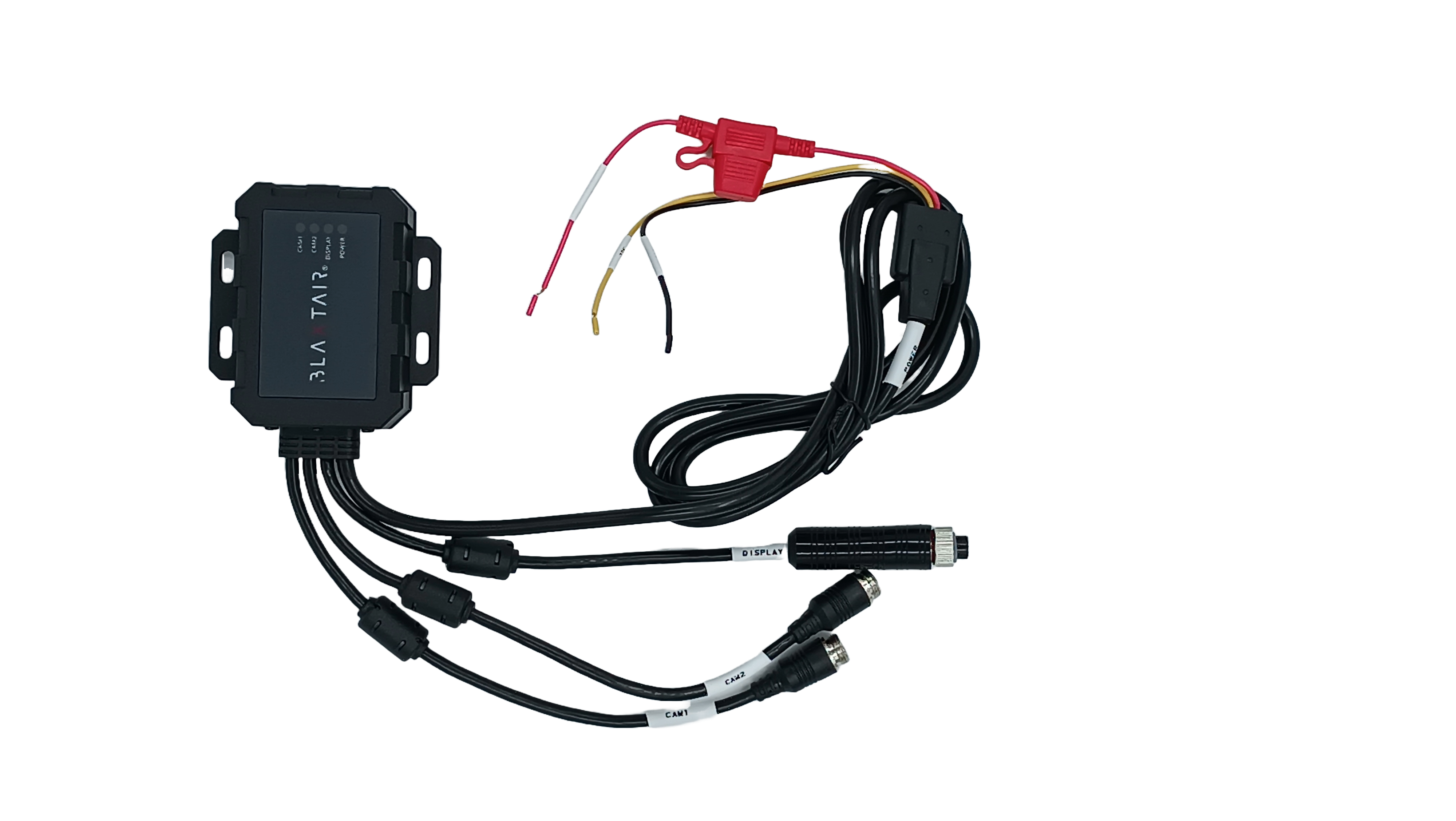

BXT Switch double caméra
	Fils rouge/jaune : alimentation (les deux doivent être connectés) Fil noir : masse connecteur caméra femelle 8P (données + alimentation) Connecteur femelle 6P GX12 ROUGE (Ethernet + alimentation) = connexion à l’écran Connecteurs mâles 6P GX12 NOIRS (Ethernet + alimentation) = connexion aux CAM REAR et CAM FRONT

Informations de commande

Blaxtair - MR390 - Système de détection
105-950-007	Code SH	8528.5900
3 x caméra IA BXT avec câble 2 m, support de montage 6 axes et étrier en U, 3 x câble d’extension Ethernet 6 broches de 4 m, 2 x câble d’extension Ethernet 6 broches de 10 m, 1 x écran intelligent BXT 8" 1 x berceau métallique avec câble 2 m, support de montage 6 axes (alimentation : VDC 12-32 V, 2 x entrées, 2 x sorties et connecteur caméra Ethernet) 2 x BXT Switch double caméra 3 x kit fusible 1 x manuel d’installation

Toutes les informations peuvent être modifiées sans préavis.
