Introduction
Blaxtair sauve des vies. Il s’agit de la solution de détection de piétons la plus avancée pour prévenir les collisions avec les machines, capable d’alerter les conducteurs en cas de danger, d’éviter les alarmes inutiles et d’aider les responsables HSE et les gestionnaires de site à maîtriser et réduire le risque d’accident. Compacte, robuste, connectée, évolutive et facile à installer, avec des performances inégalées sur le marché, Blaxtair est la seule caméra IA capable de détecter et localiser précisément les piétons en temps réel, quelle que soit leur posture (debout, accroupis ou partiellement masqués), dans les environnements de travail les plus exigeants.
Pour aller au-delà de la prévention des accidents de dernière seconde, le système intègre la solution IoT Cloud « Blaxtair Connect », qui révolutionne la sécurité des personnes autour des machines en divisant par 3 la coactivité entre machines et piétons.
-
Améliore la sécurité, les conditions de travail et la productivité
-
Évite les alertes inutiles qui fatiguent le conducteur
-
Maîtrise et réduit les risques d’accident grâce à Blaxtair Connect intégré
-
Pérenne : maintenance en ligne et mises à jour logicielles à distance
-
Évolutif : prêt pour de futures fonctionnalités ou services cloud supplémentaires
|
|
|
Exigence de version logicielle
À partir de la version logicielle v3.0.0, Blaxtair prend en charge 1 à 4 caméras connectées à un seul écran.
Certifications et homologations
|
Normes |
Type |
|
Protection contre l’eau/la poussière |
|
|
Caméra IA |
IP6X (totalement étanche à la poussière) selon NF EN 60529 IPX7 (protection contre l’immersion temporaire dans l’eau sous pression) selon ISO 20653 IPX9K (protection contre les jets d’eau haute pression et haute température) selon ISO 20653 |
|
Écran intelligent |
IEC 60529 - IP67 |
|
BXT Switch double caméra |
IEC 60529 - IP67 |
|
Connecteur du câble de caméra |
IP65 |
|
Essai climatique |
|
|
Caméra IA |
ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2 |
|
Écran intelligent |
ISO 16750-4, IEC 60068-2-14 |
|
BXT Switch double caméra |
ISO 16750-4, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2 |
|
Vibrations et chocs |
|
|
Caméra IA Écran intelligent BXT Switch double caméra |
ISO 16750-3, IEC 60068-2-64 - Vibrations aléatoires, IEC 60068-2-27 - Chocs |
|
Compatibilité électromagnétique |
|
|
Caméra IA |
Directive 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4
|
|
Écran intelligent |
Directive 2014/30/UE, EN 12895, ISO 13766-1, ISO 14982-1, ICES-003 Issue 05, FCC Title 47 Part 15 |
|
BXT Switch double caméra |
Directive 2014/30/UE, ISO 10605, ISO 11452-2, ISO 11452- 4, EN 12895
|
|
Charges électriques |
|
|
Caméra IA |
ISO 7637-2, ISO 16750-2 (hors profils de délestage 5a/5b) |
|
Écran intelligent |
ISO 7637-2, ISO 16750-2 |
|
BXT Switch double caméra |
ISO 7637-2, ISO 16750-2 - hors profils de délestage 5a/5b) |
|
Radiofréquence |
RED - Directive équipements radio 2014/53/EU, UKSI 2017 N°2016 |
|
Assistance aux systèmes de détection d’objets Engins de terrassement |
ISO 16001 |
|
Environnement |
Reach, RoHS |
|
Marquages |
CE (Europe), UKCA (Grande-Bretagne), FCC ID (États-Unis), IC ID (Canada) |
|
IoT - technologie |
LTE, CE RED, FCC ID, IC ID, UKCA, RMM, SAR |
|
IoT - Homologations |
|
|
Europe |
France, Allemagne, Autriche, Espagne, Pologne, Royaume-Uni, République tchèque, Italie, Belgique, Suisse, Roumanie, Danemark, Portugal, Irlande, Indonésie, Ukraine, République slovaque, Hongrie, Norvège, Luxembourg, Suède, Grèce, Pays-Bas, Finlande, Slovénie, Lettonie, Estonie, Serbie, Monaco, Lituanie |
|
Moyen-Orient et Afrique |
La Réunion |
|
Amérique du Nord |
États-Unis d’Amérique, Canada, |
|
Asie-Pacifique |
Australie, Nouvelle-Calédonie, Tahiti |
Le niveau d’étanchéité est garanti dans les conditions suivantes
-
Le boîtier du produit ne doit pas être ouvert pendant toute sa durée de vie
-
Toutes les vis et tous les connecteurs doivent rester dans la configuration de livraison usine
-
Les capuchons d’étanchéité doivent rester sur les connecteurs s’ils ne sont pas connectés
(*) Prévu
Spécifications techniques
Dimensions et poids
|

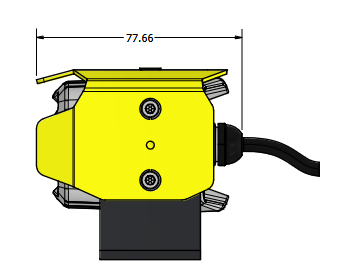

Caméra IA avec capot de protection |
||
|---|---|---|
|

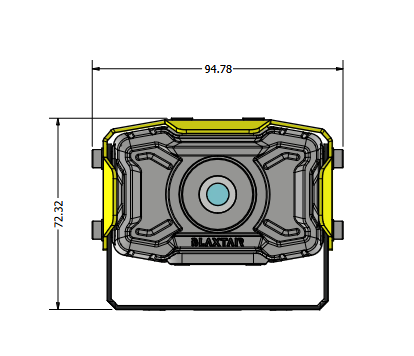

Vue de face |

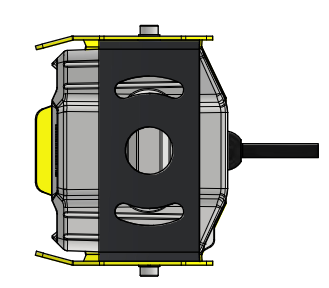

Vue de côté |
Vue de dessous |
|
|
|
|

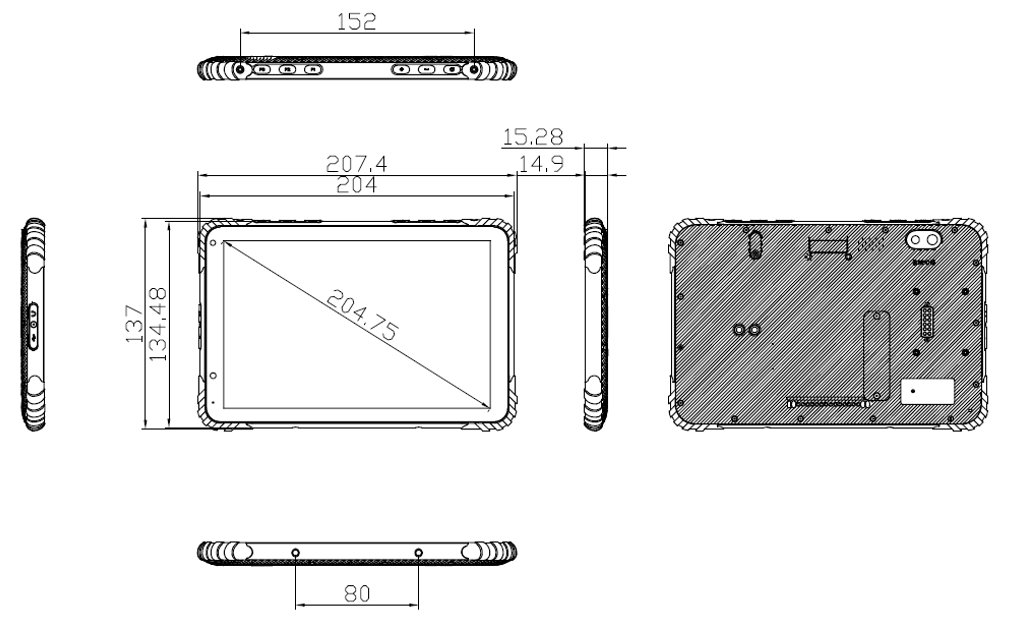

Écran intelligent sans berceau métallique |
|---|
|
|

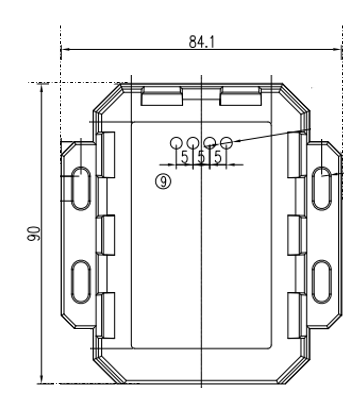

BXT Switch double caméra |
|
|
Les dimensions sont destinées uniquement à un usage commercial. Les illustrations ne sont pas à l’échelle.
|
|
Dimensions L x l x P [mm] (pouces) |
Poids (g) |
|---|---|---|
|
Caméra IA (sans capot de protection) |
80,4 x 53,4 x 71,5 mm (3.2 x 2.1 x 2.8 in) |
425 g (sans capot de protection) |
|
Écran intelligent |
207 x 137 x 15 mm (8,1 x 5,4 x 0,6 in) |
528 g |
|
BXT Switch double caméra |
90 x 84,1 mm (3,5x3,3 in) |
420 g |
|
Boîtier - Caméra IA |
|
|
Boîtier de caméra |
Alliage d’aluminium ADC12 |
|
Couleur |
Jaune Ral 1003 pour le capot de protection
|
Électrique
|
Tension nominale |
12-24 VCC nominal
Pour une tension véhicule >24 VCC, utiliser un convertisseur de puissance. |
|
Tension d’entrée |
~12-32 VCC |
|
Consommation électrique |
MR520 : 54 W @12 V (4,5 A) Dépend de l’utilisation et de la configuration du système |
Environnemental
|
Température de fonctionnement et de stockage |
|
|
Caméra IA |
-20°C à +70°C (-4 °F à 158 °F) |
|
Écran intelligent |
-20°C à +60°C (-4 °F à 140 °F) |
|
Écran intelligent - démarrage à froid |
-20°C (-4 °F) |
|
BXT Switch double caméra |
-20°C à +70°C (-4 °F à 158 °F) |
Performance de détection
|
Latence de détection |
Latence < 300 ms |
|
Plage d’éclairage opérationnelle |
>300 Lux (recommandé pour de meilleures performances)
|
|
Détection des piétons - Champ de vision |
Diagonale - 152°
|
|
Position de piéton détectée |
Debout, accroupi, masqué/tronqué, allongé Les performances dépendent de la scène |
|
Durée de démarrage |
~0 s avec l’option relais de mode veille Fix
Depuis le mode veille (c.-à-d. charge de batterie de la tablette >0 %) : ~17 s pour les alarmes / ~21 s pour le flux vidéo
Depuis une faible charge de batterie de la tablette (proche de 0 %), le temps de démarrage peut prendre plusieurs minutes (selon la durée pendant laquelle la batterie est restée vide et sa température) |
Vidéo - caméra IA
|
Plage dynamique |
81 dB |
|
Fréquence d’images |
25 fps |
|
Type d’obturateur |
Obturateur électronique à balayage roulant |
|
Résolution |
720p |
|
Capteur |
CMOS |
Enregistrement
|
Durée d’enregistrement |
8 heures* pour la version 217
|
|
Données enregistrées |
Flux en direct du Blaxtair |
|
Téléchargement |
Avec l’application Blaxtair |
(*) La valeur peut être augmentée à plus de 30 heures de données enregistrées sur demande
Image - écran intelligent
|
Résolution |
1280 x 800 px |
Divers
|
Langues prises en charge |
Anglais, français, allemand, espagnol |
|
Diagnostics |
Divers états sont suivis dans le journal de diagnostic interne. Les conditions de défaut critiques seront également affichées à l’écran |
Connexions utilisateur
|

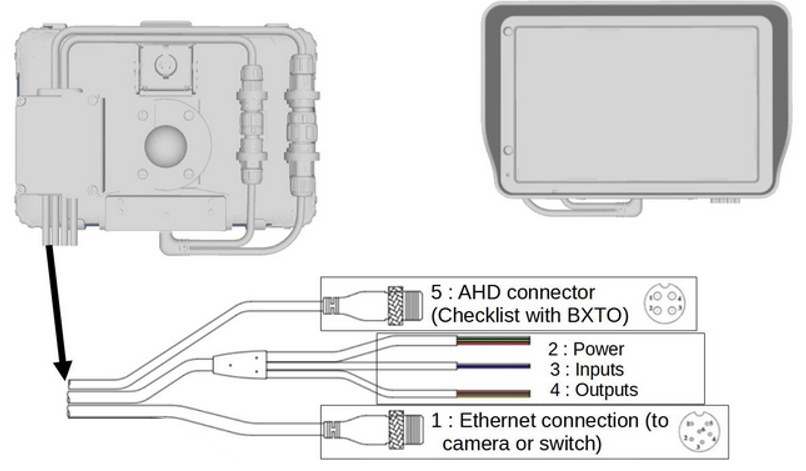

Écran intelligent 8" avec berceau métallique et câbles |
|||
|---|---|---|---|
|
|||
|
Câble 1 |
GX12 |
1500 mm |
GX12 6 broches mâle
|
|
Câble 2 |
sans connecteur |
4800 mm |
Alimentation du système |
|
Câble 3 |
sans connecteur |
4800 mm |
Entrées discrètes x2 |
|
Câble 4 |
sans connecteur |
4800 mm |
Sorties discrètes x2 |
|
Câble 5 |
GX12 |
1500 mm |
Connecteur AHD |
|

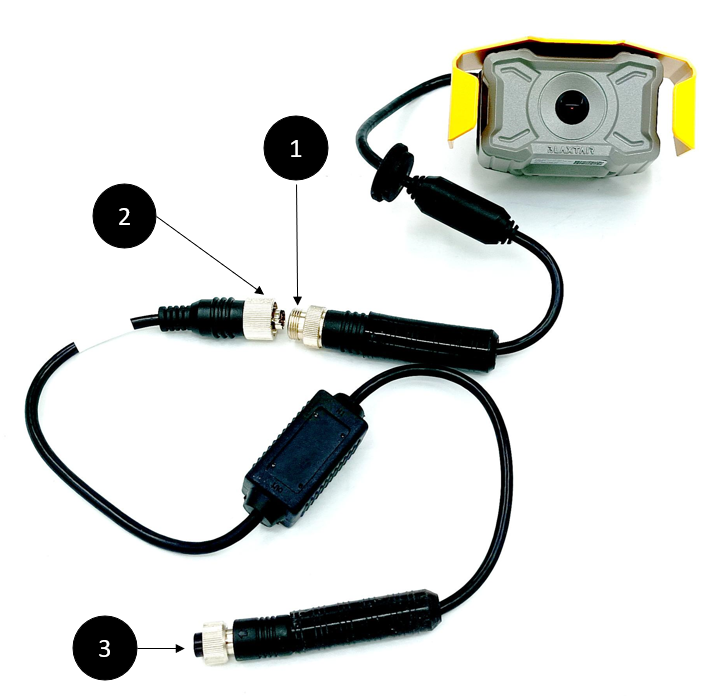

Connecteurs de la caméra IA |
|
|---|---|
|
(1) Connecteur caméra femelle 8P (données + alimentation) - Longueur : 400 mm
La longueur totale du câble de la caméra IA est de 2 m (78,7 in). |
|

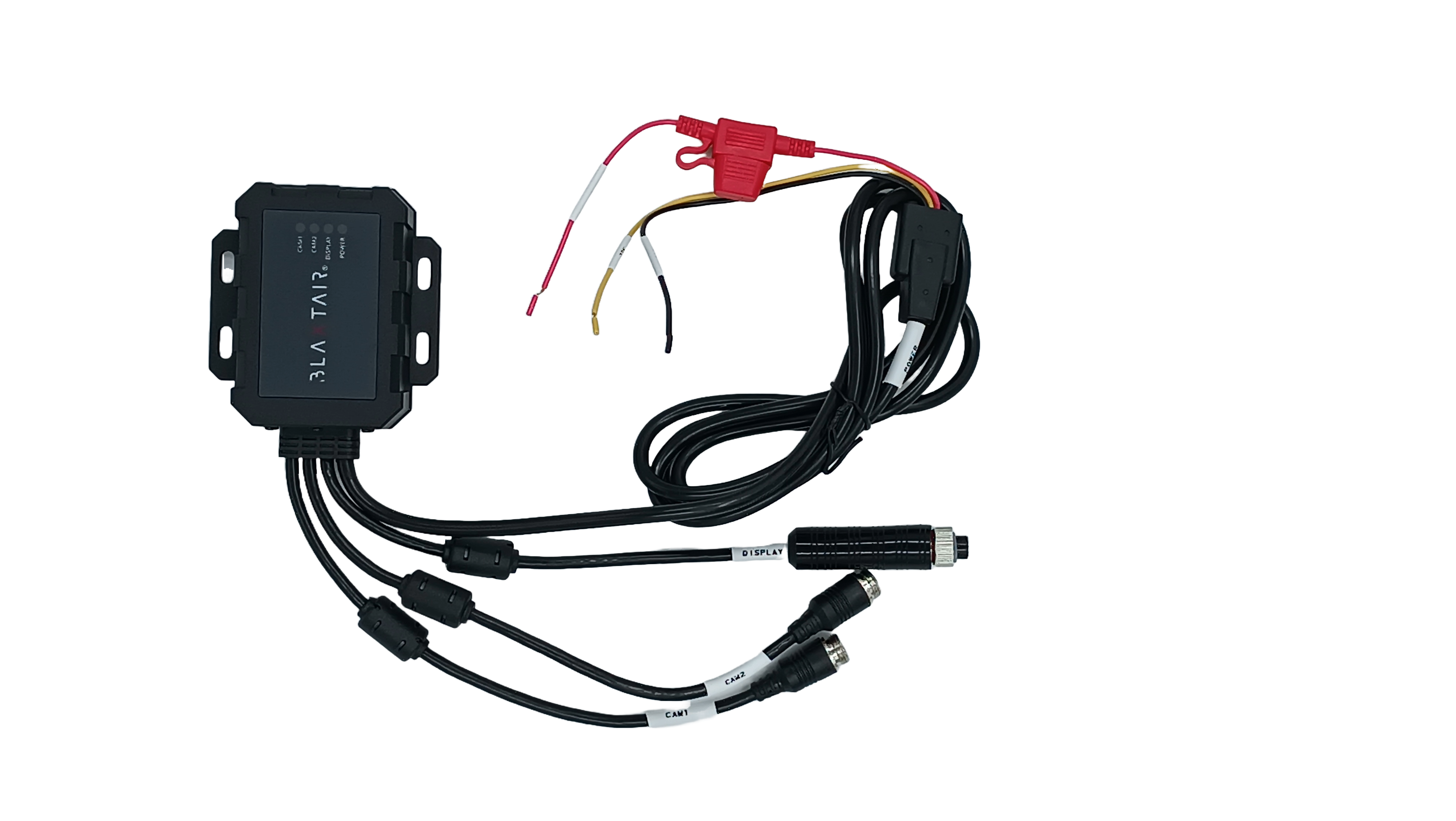

BXT Switch double caméra |
|
|---|---|
|
|
Informations de commande
|
Blaxtair - MR520 - Système de détection |
||
|---|---|---|
|
105-950-008 |
Code SH |
8528.5900 |
|
4 x caméra IA BXT avec câble de 2 m, support de montage 6 axes et étrier en U,
|
||
Toutes les informations peuvent être modifiées sans préavis.
